Electrical Diagrams





Circuit Diagrams

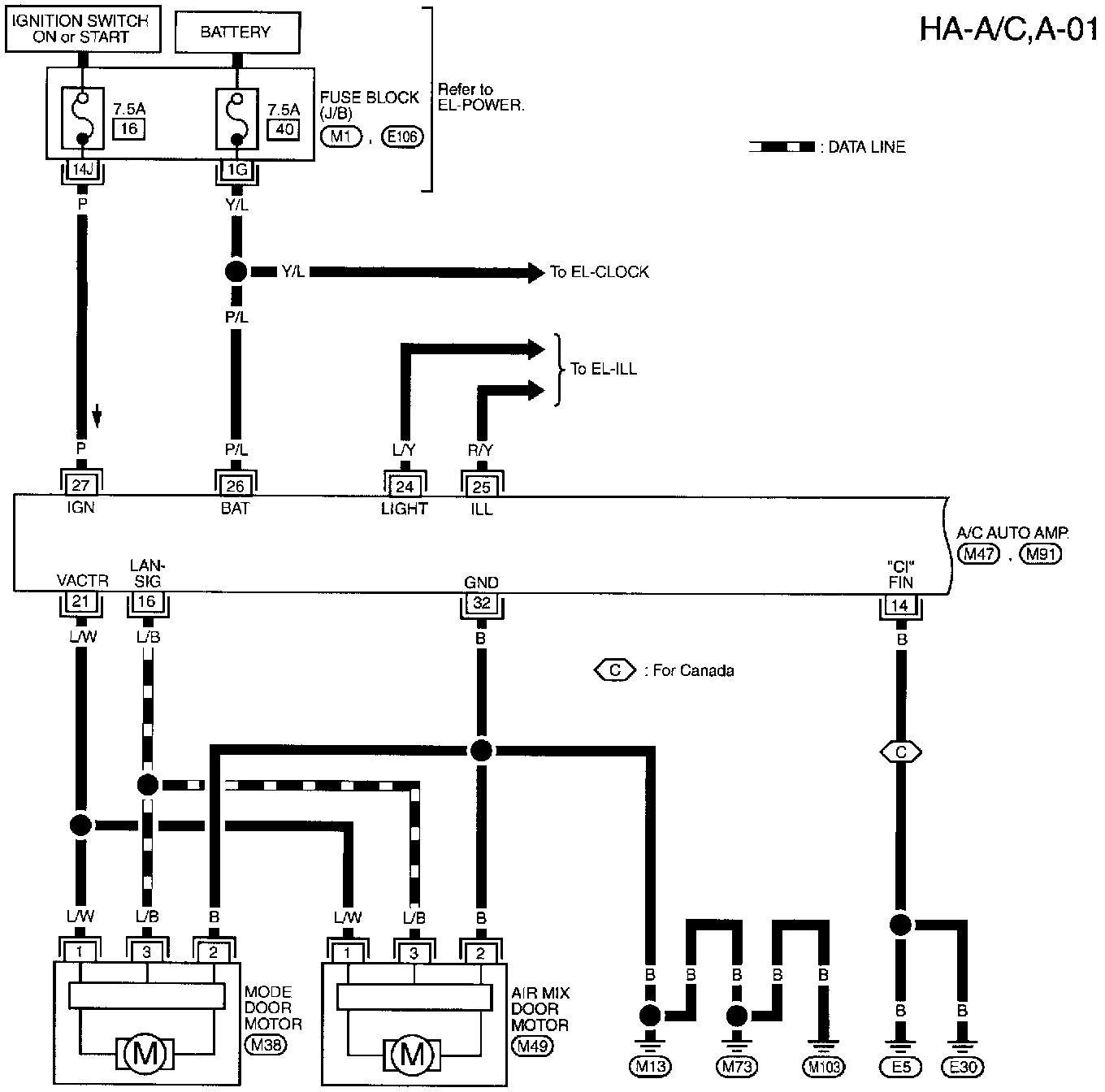

(Part 1 of 3)
A/C Auto Amplifier
Air Mix Door Motor
Fuse Block (J/B)
Mode Door Motor

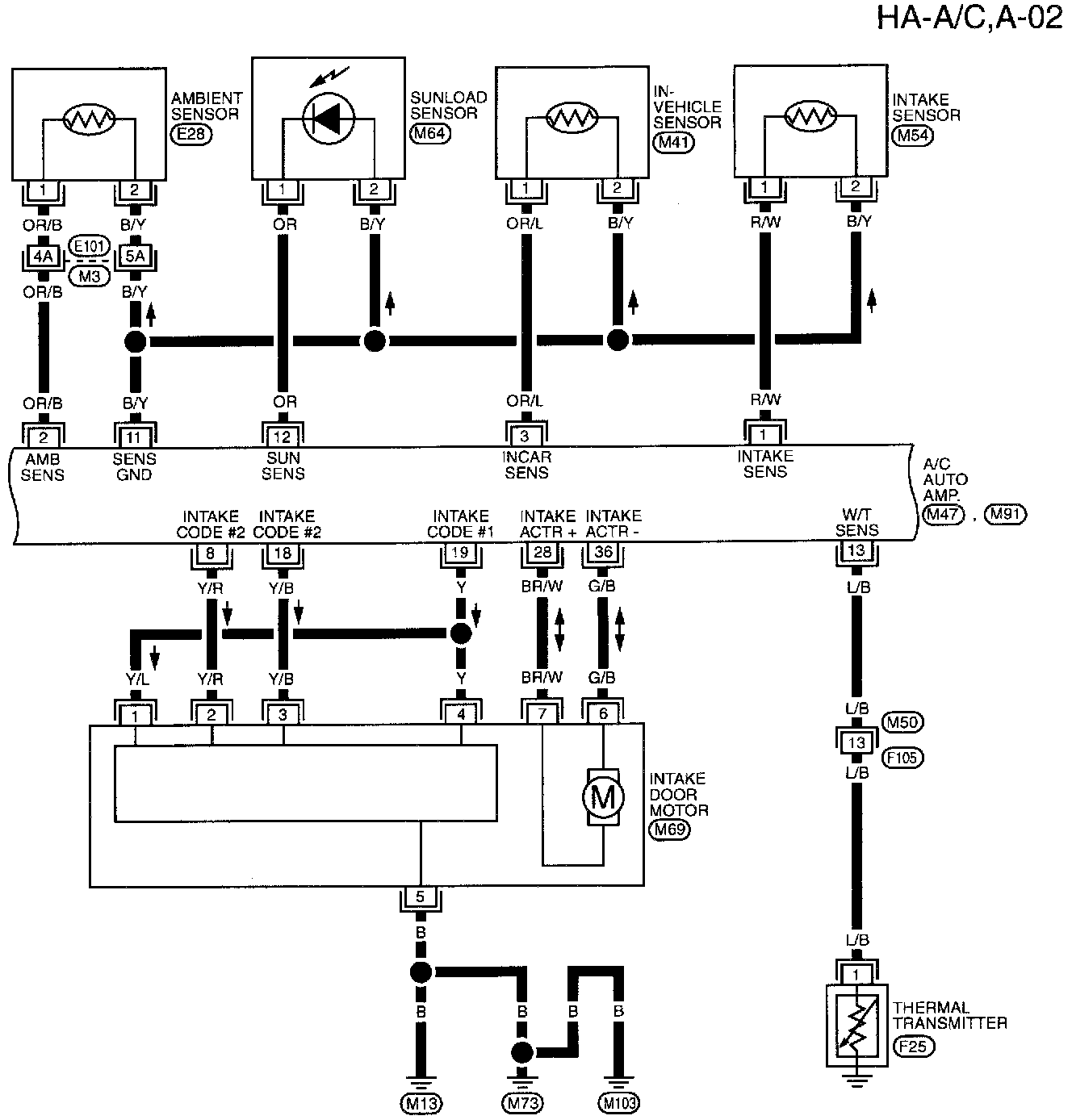

(Part 2 of 3)
A/C Auto Amplifier
Ambient Sensor
Intake Door Motor
In-Vehicle Sensor
Intake Sensor
Thermal Transmitter

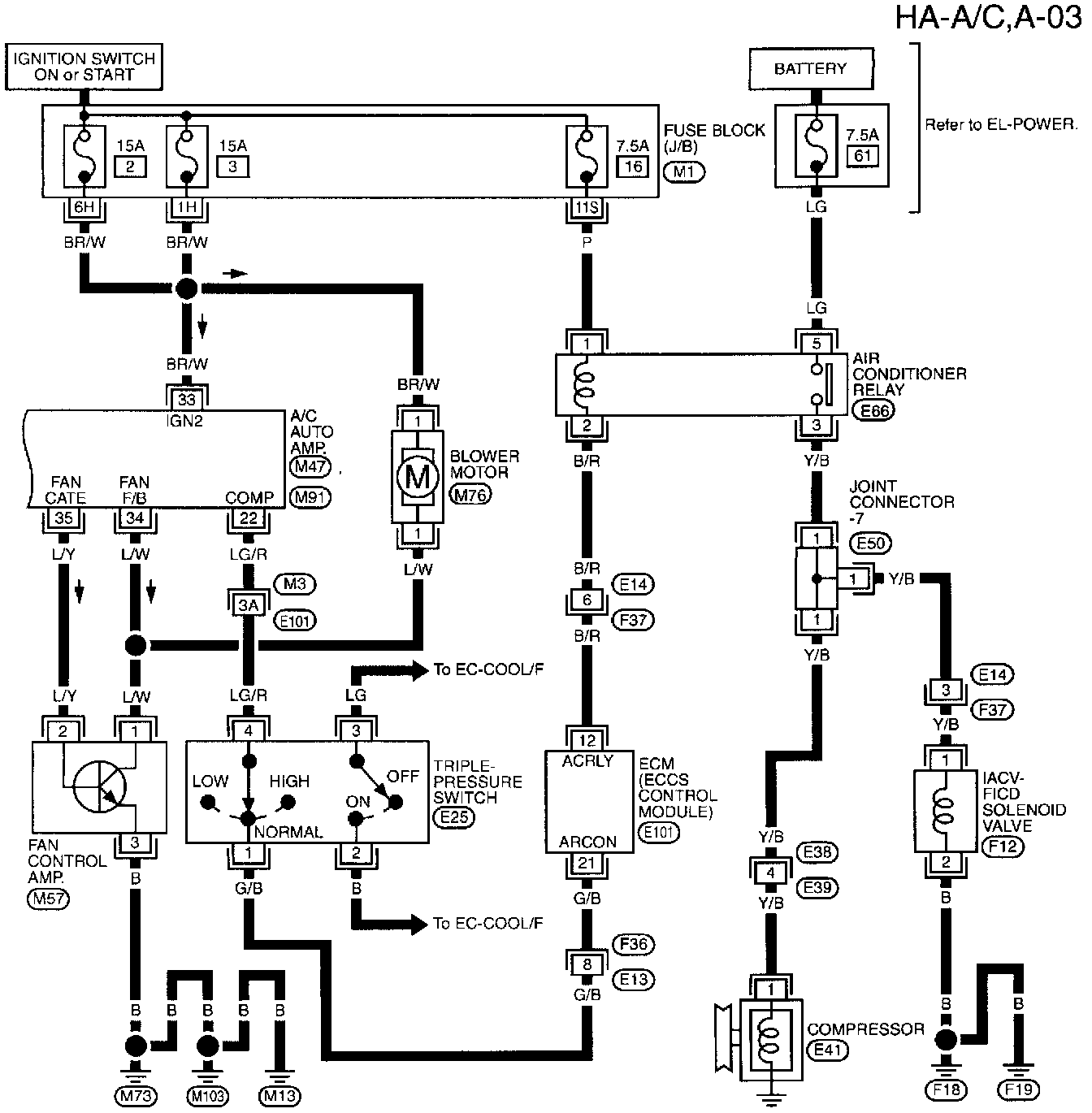

(Part 3 of 3)
A/C Auto Amplifier
Air Conditioner Relay
Blower Motor
ECM (ECCS Control Module)
Fan Control Amplifier
Fuse Block (J/B)
IACV-FICD Solenoid Valve
Joint Connector-7
Triple Pressure Switch












Circuit Connectors

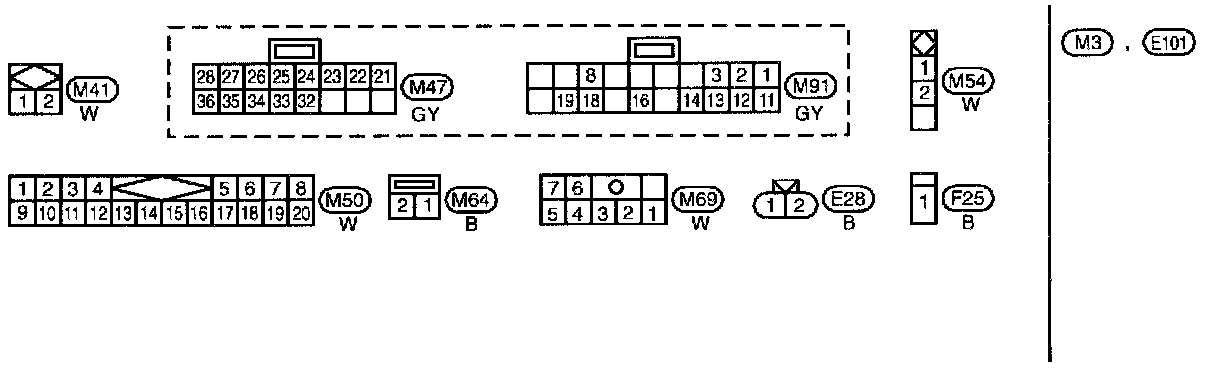

E101, M3 Body, Engine Room, Main Harness Terminal Arrangement

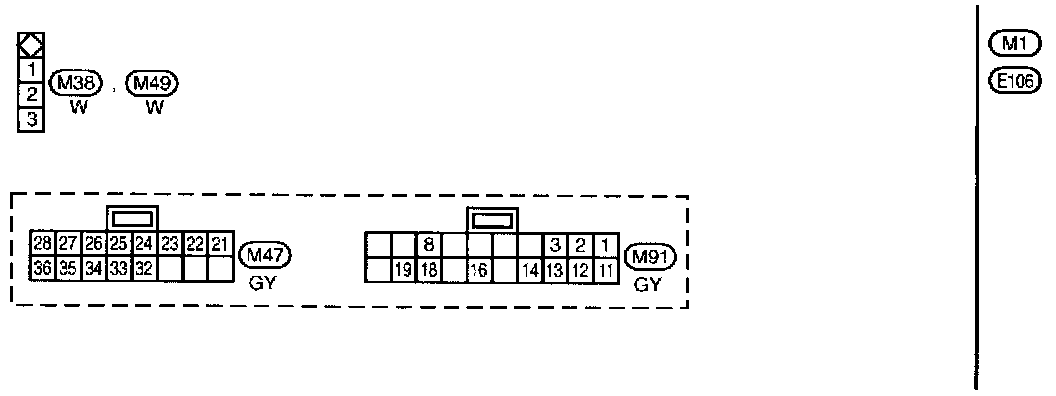

E106, M1 Fuse Block - Junction Box (J/B) - Terminal Arrangement

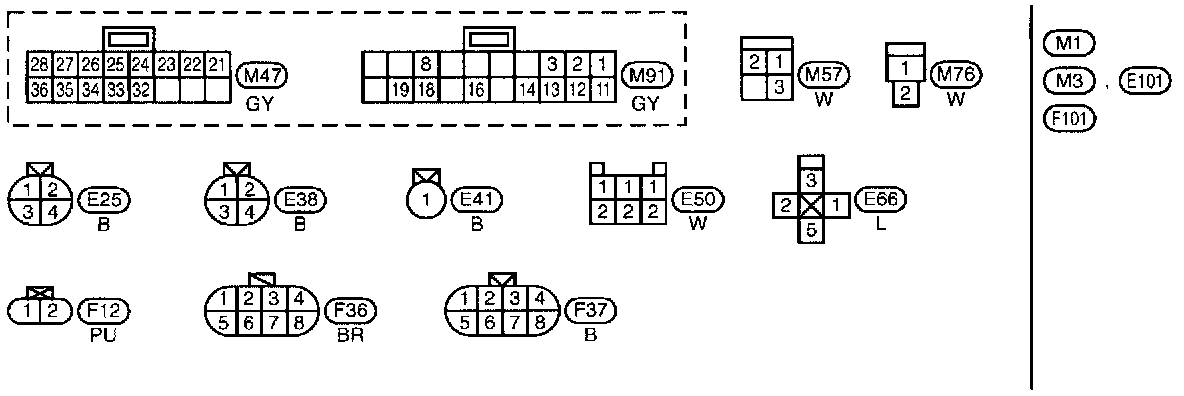

F101 Electrical Units - Terminal Arrangements
