Electrical Diagrams

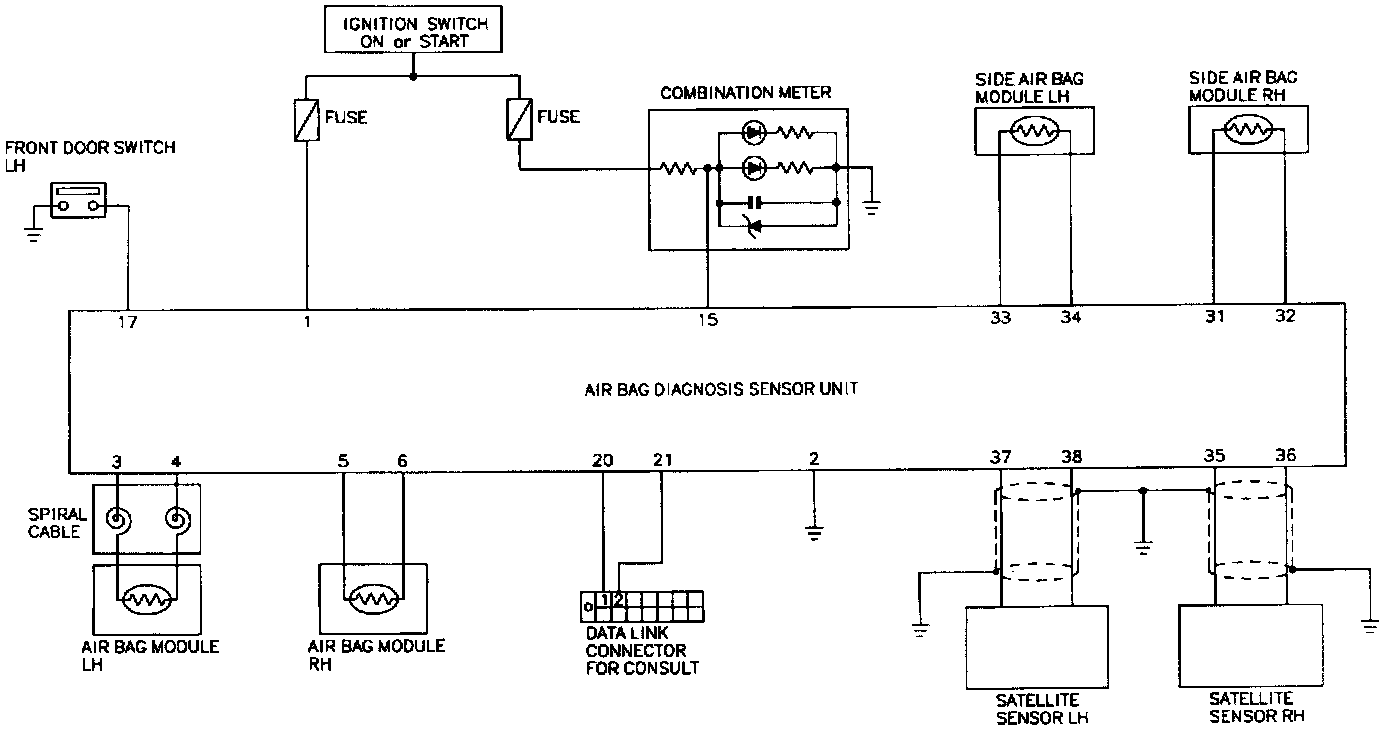

Schematic
Air Bag Diagnosis Sensor Unit

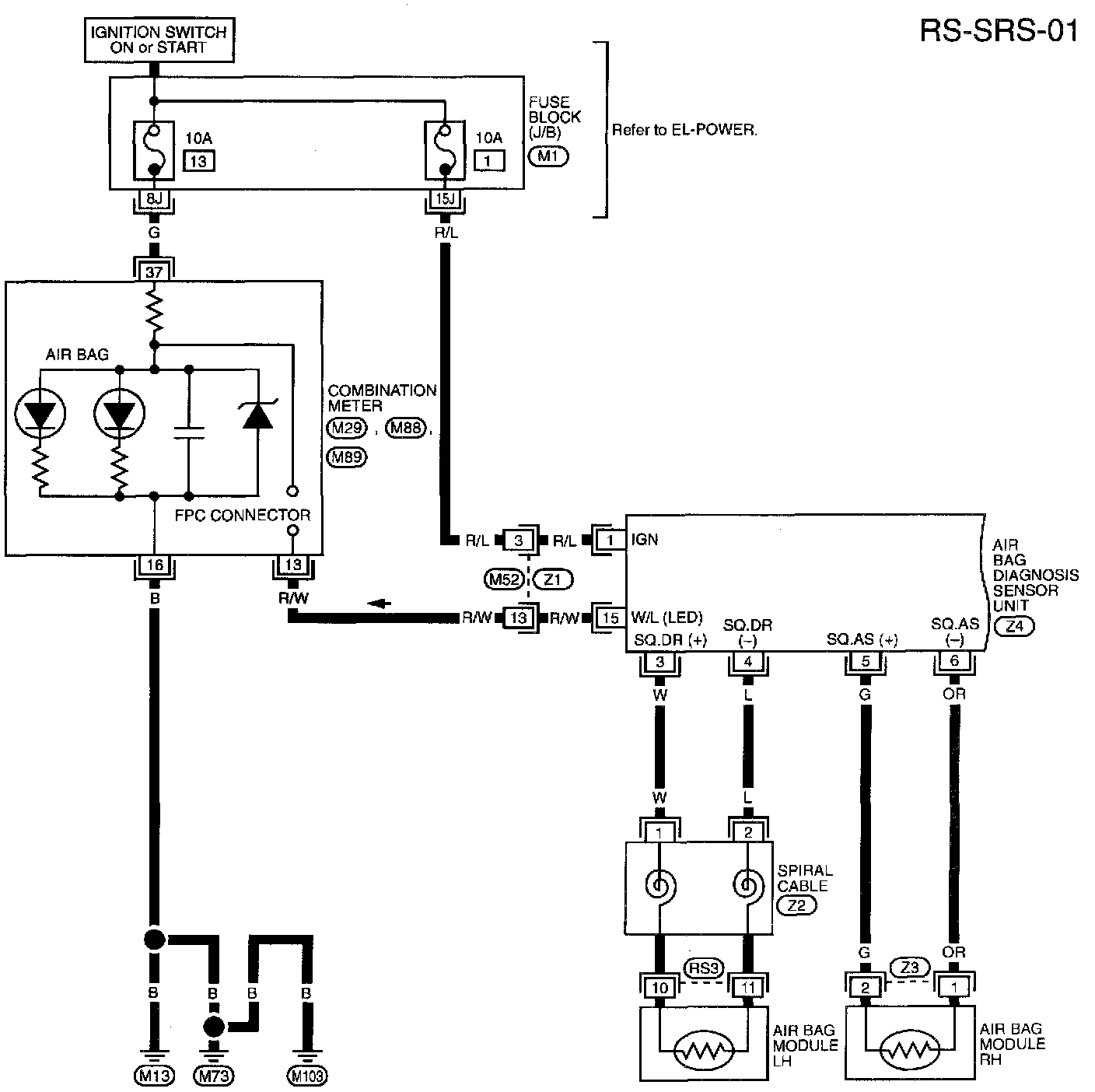

Air Bag Module LH/RH, Combination Meter, Fuse Block (J/B), Spiral Cable
(Part 1 of 3)

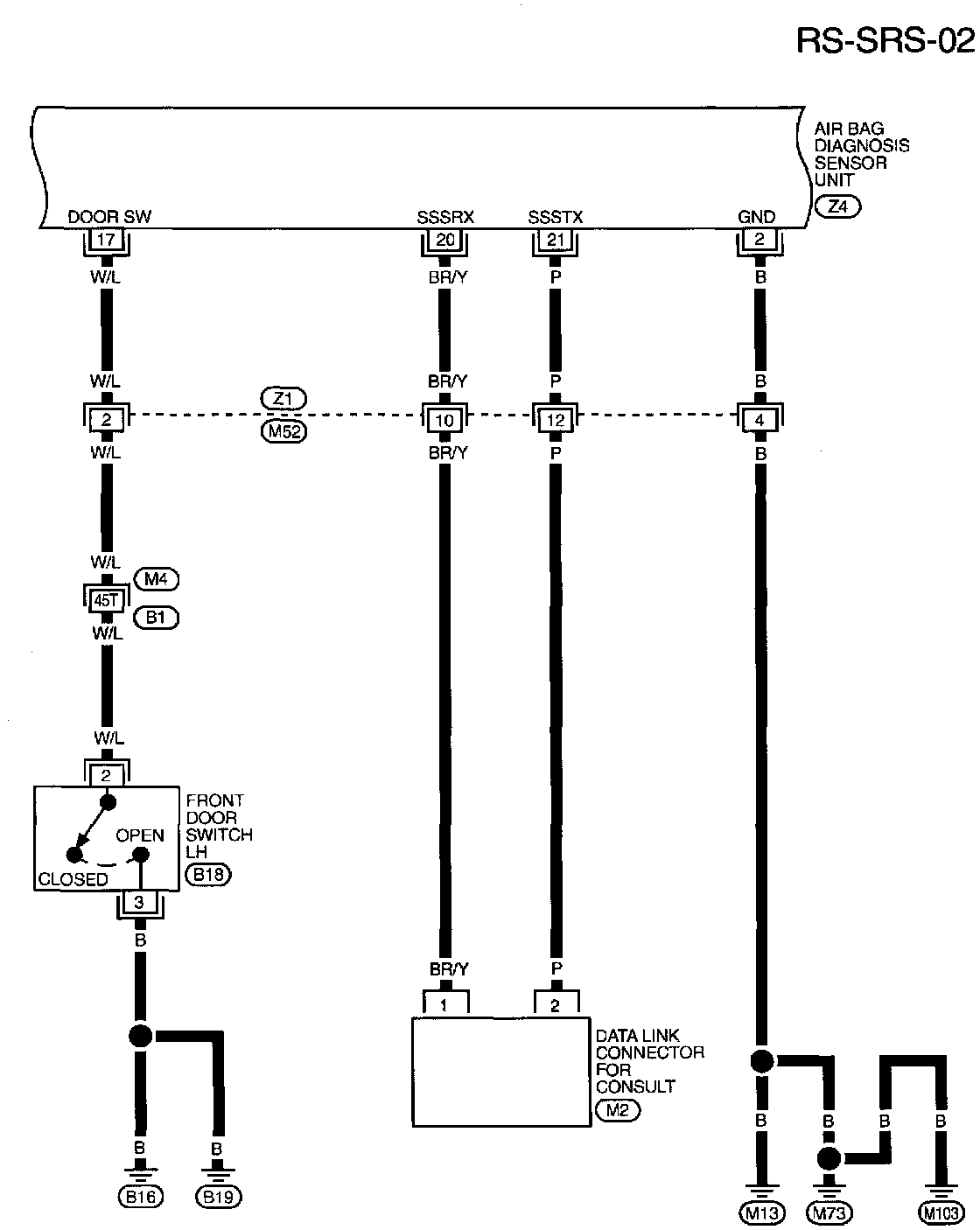

Air Bag Diagnosis Sensor Unit, Data Link Connector For Consult, Front Door Switch LH
(Part 2 of 3)

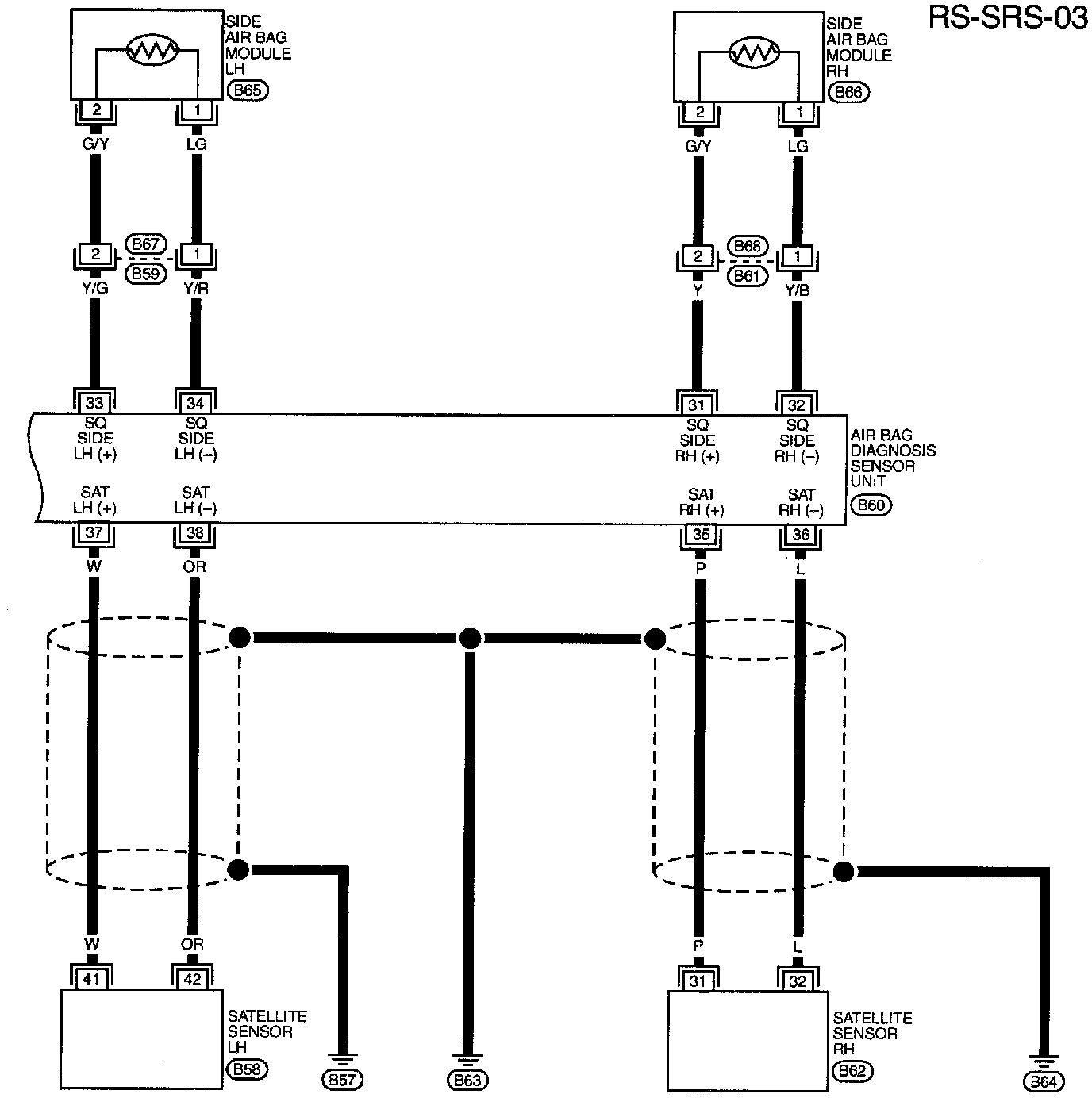

Air Bag Diagnosis Sensor Unit, Satellite Sensor LH/RH, Side Air Bag Module LH/RH
(Part 3 of 3)

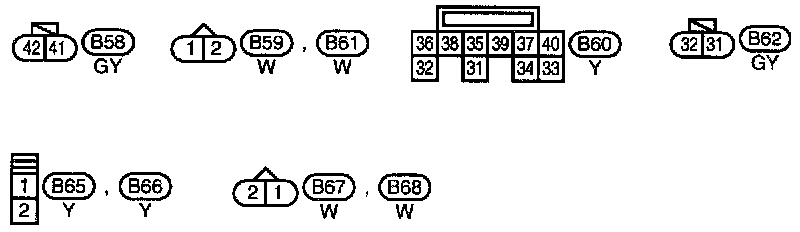

Circuit Connectors

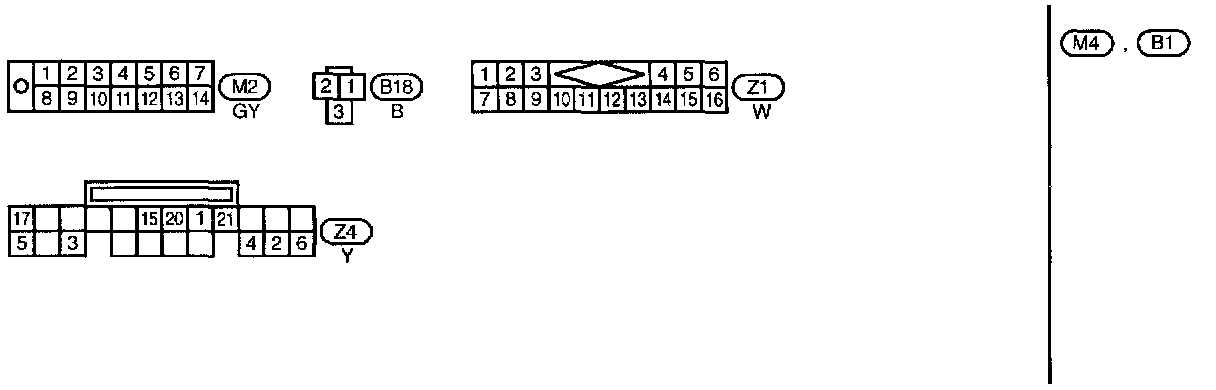

B1, M4 Body, Engine Room, Main Harness Terminal Arrangement

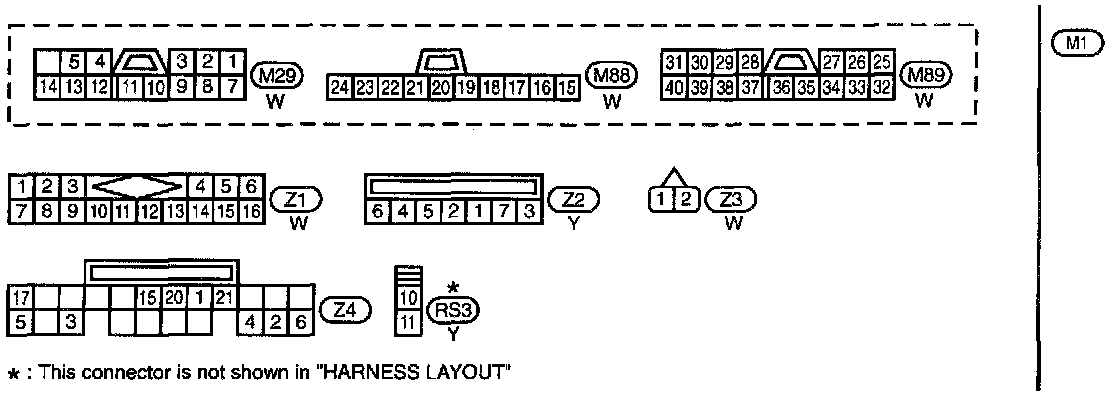

M1 Fuse Block - Junction Box (J/B) - Terminal Arrangement
