Electrical Diagrams

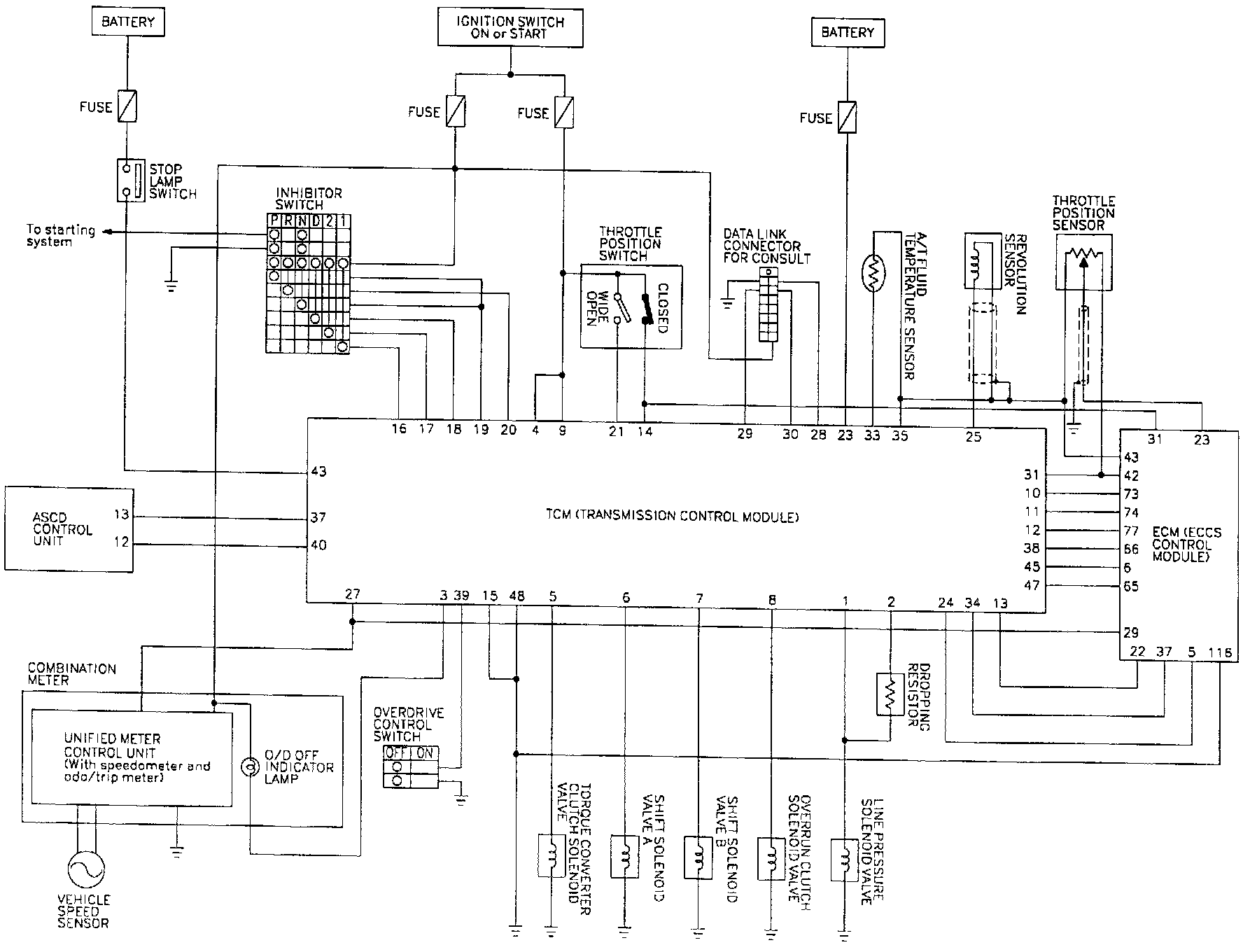

Circuit Diagram for Quick Pinpoint Check

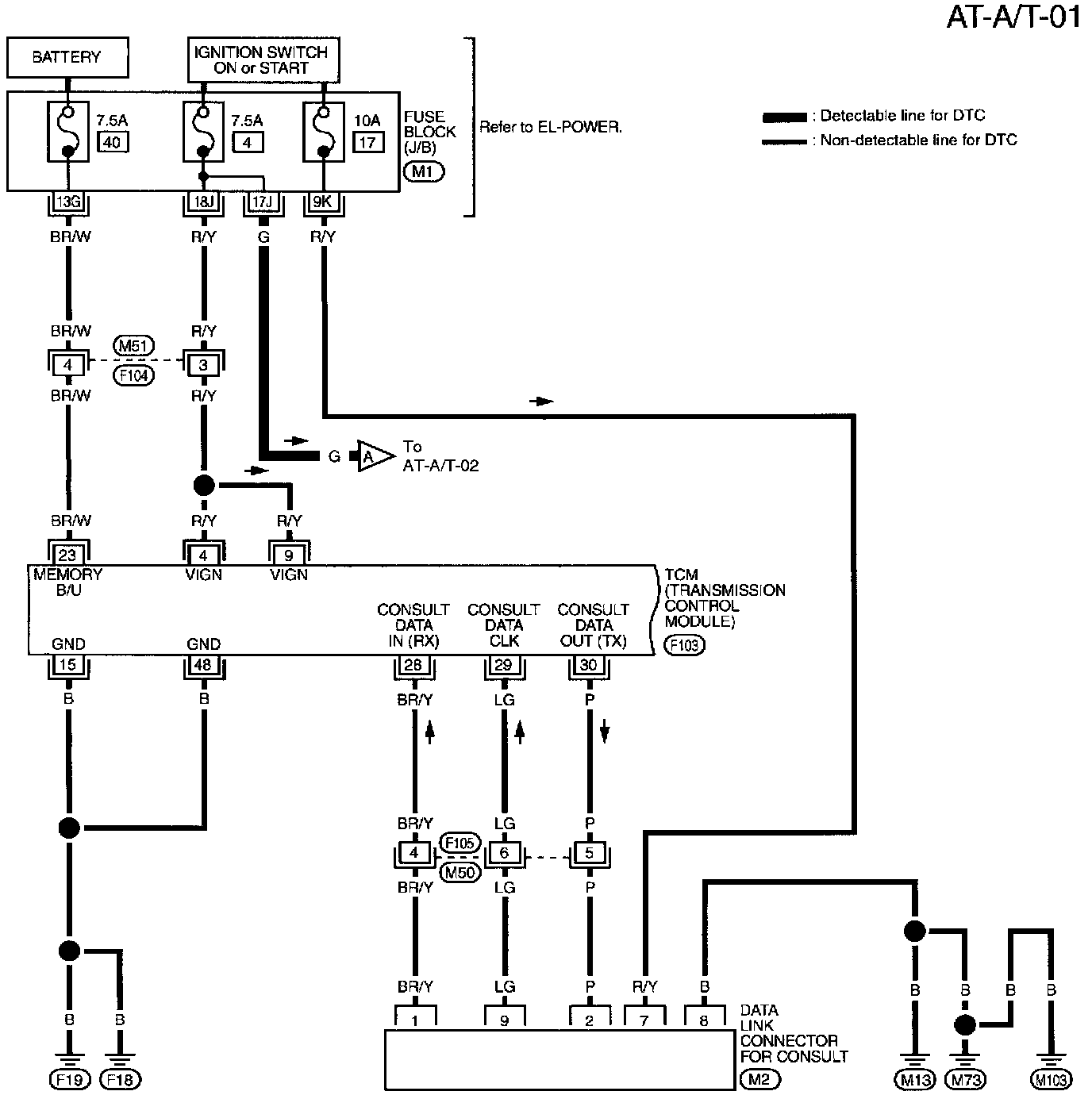

Part 1 Of 7
Data Link Connector For Consult
Fuse Block (J/B)
TCM (Transmission Control Module)

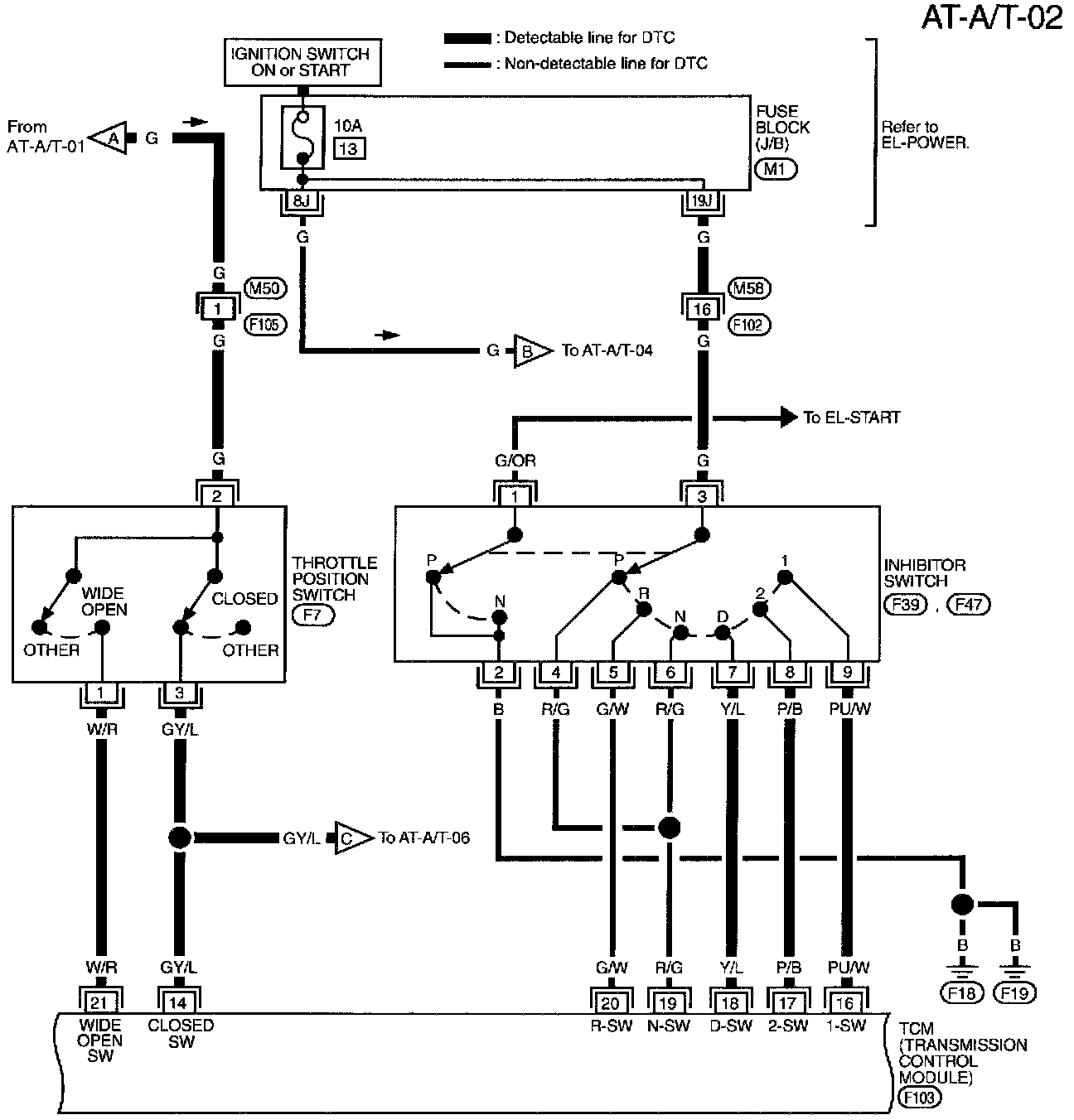

Part 2 Of 7
Fuse Block (J/B)
Inhibitor Switch
Throttle Position Switch
TCM (Transmission Control Module)

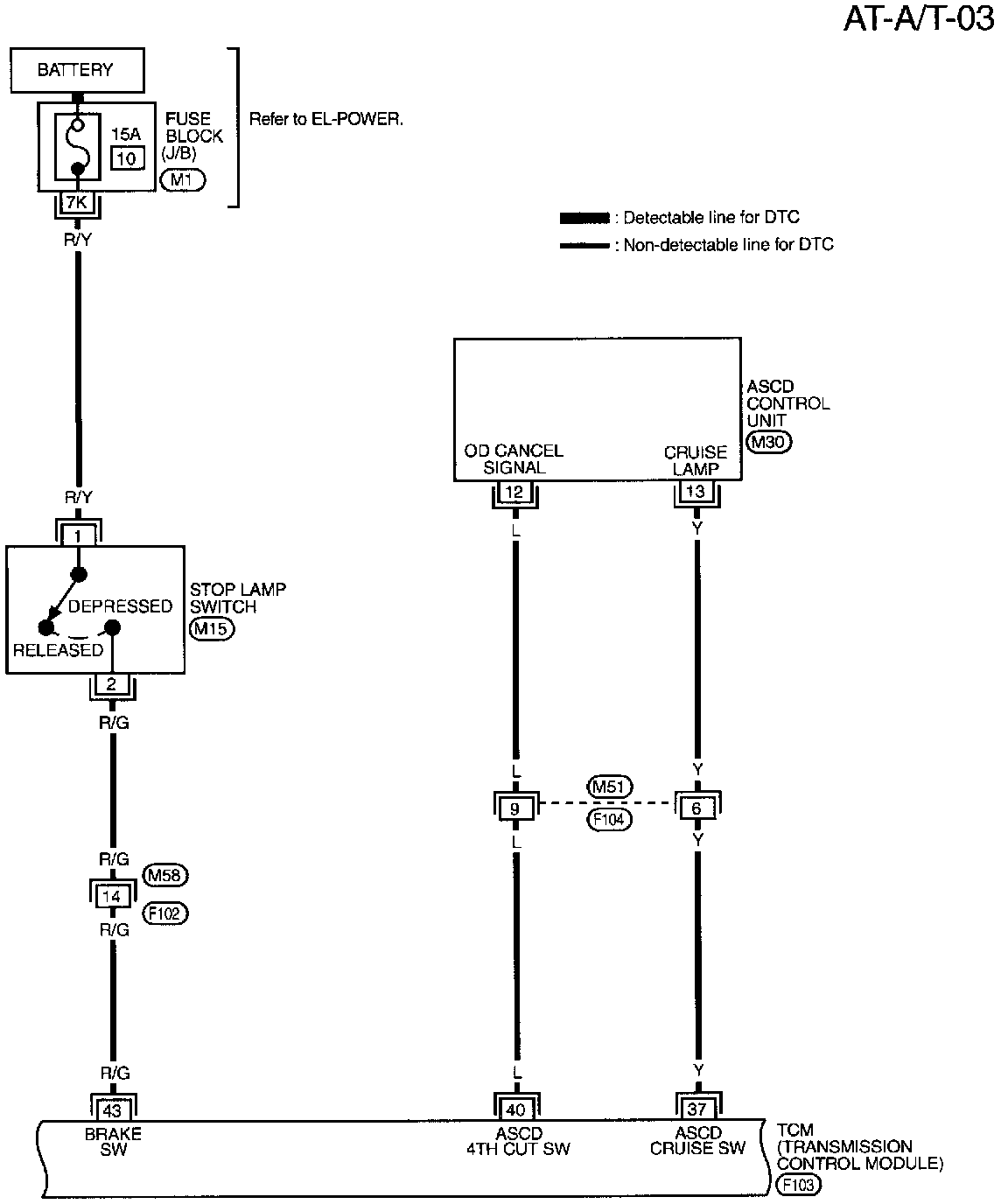

Part 3 Of 7
ASCD control unit
Fuse Block (J/B)
Stop Lamp Switch
TCM (Transmission Control Module)




Part 4 Of 7
Combination Meter
TCM (Transmission Control Module)
Vehicle Speed Sensor

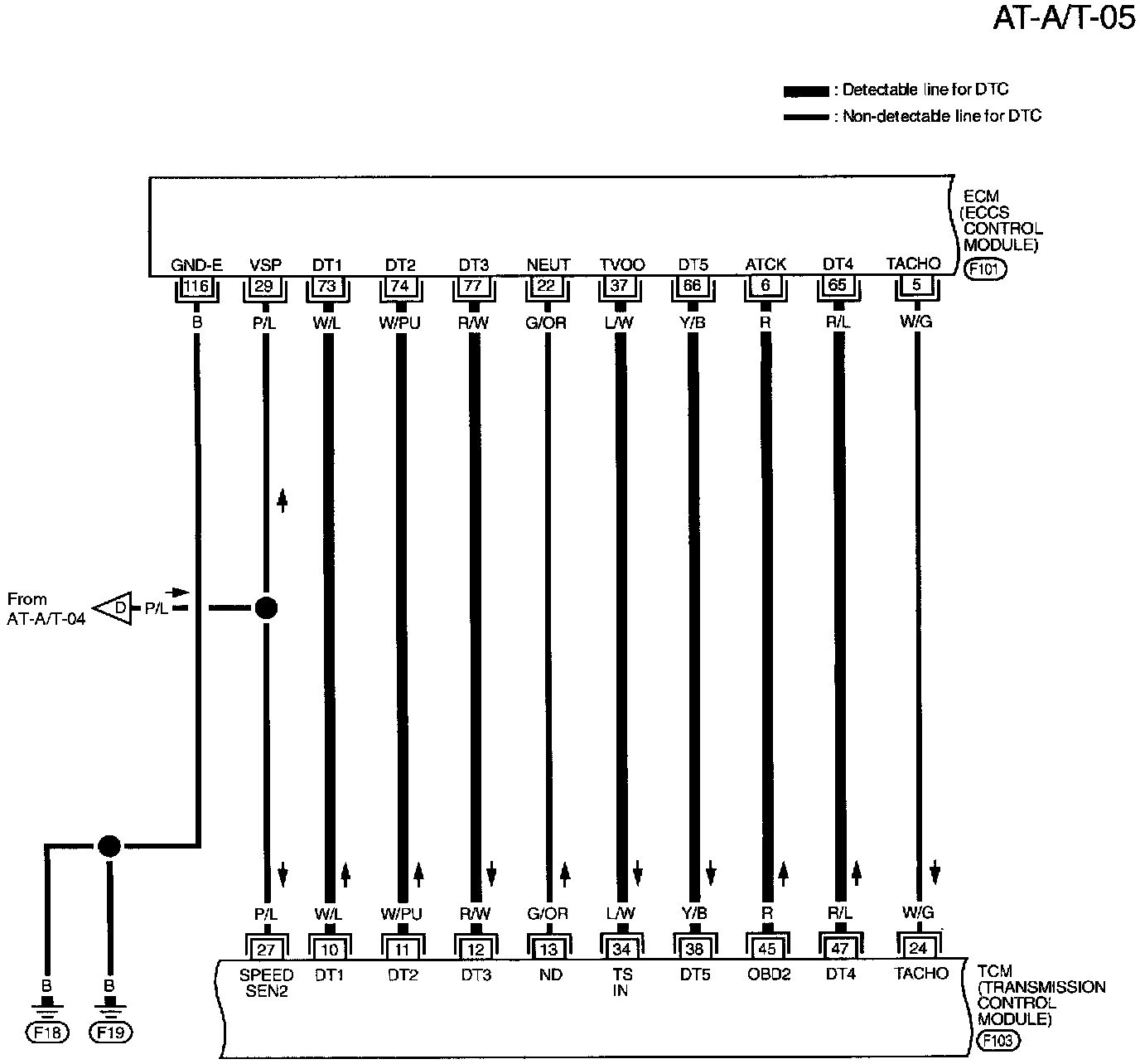

Part 5 Of 7
ECM (ECCS Control Module)
TCM (Transmission Control Module)

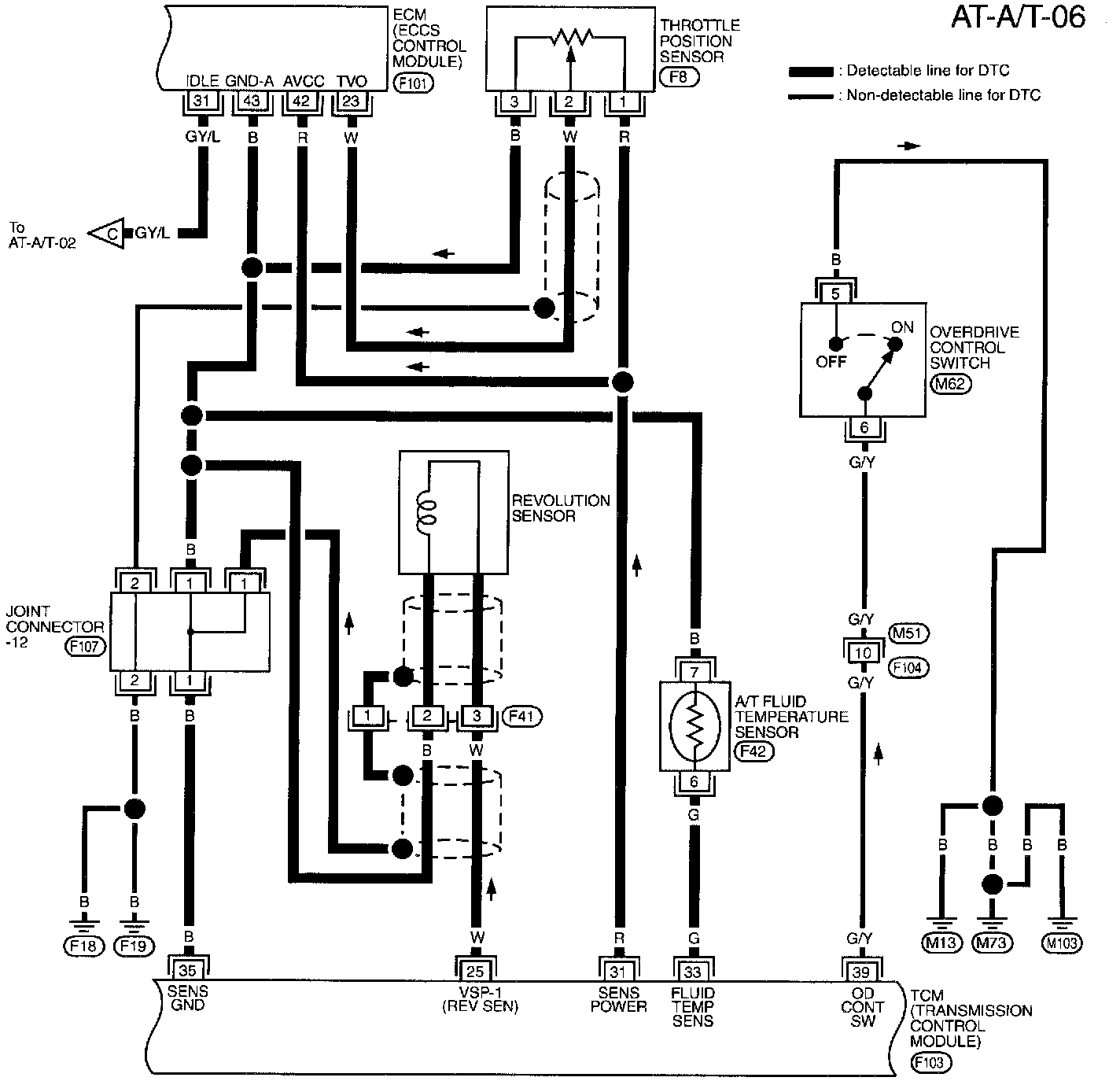

Part 6 Of 7
A/T fluid temperature sensor
ECM (ECCS Control Module)
Joint Connector
Overdrive Control Switch
Revolution Sensor
Throttle Position Sensor
TCM (Transmission Control Module)




Part 7 Of 7
Dropping Resistor
Line Pressure Solenoid Valve
Overrun Clutch Solenoid Valve
Shift Solenoid Valve A
Shift Solenoid Valve B
TCM (Transmission Control Module)
Torque Converter Clutch Solenoid Valve
TCM (Transmission Control Module)

Circuit Diagrams























Circuit Connectors





M1 Fuse Block - Junction Box (J/B) - Terminal Arrangement





F101, F103 Electrical Units - Terminal Arrangements





F107 Joint Connector (J/C) - Terminal Arrangement
