Shift Indicator - A/T






Schematic





(Part 1 of 3)

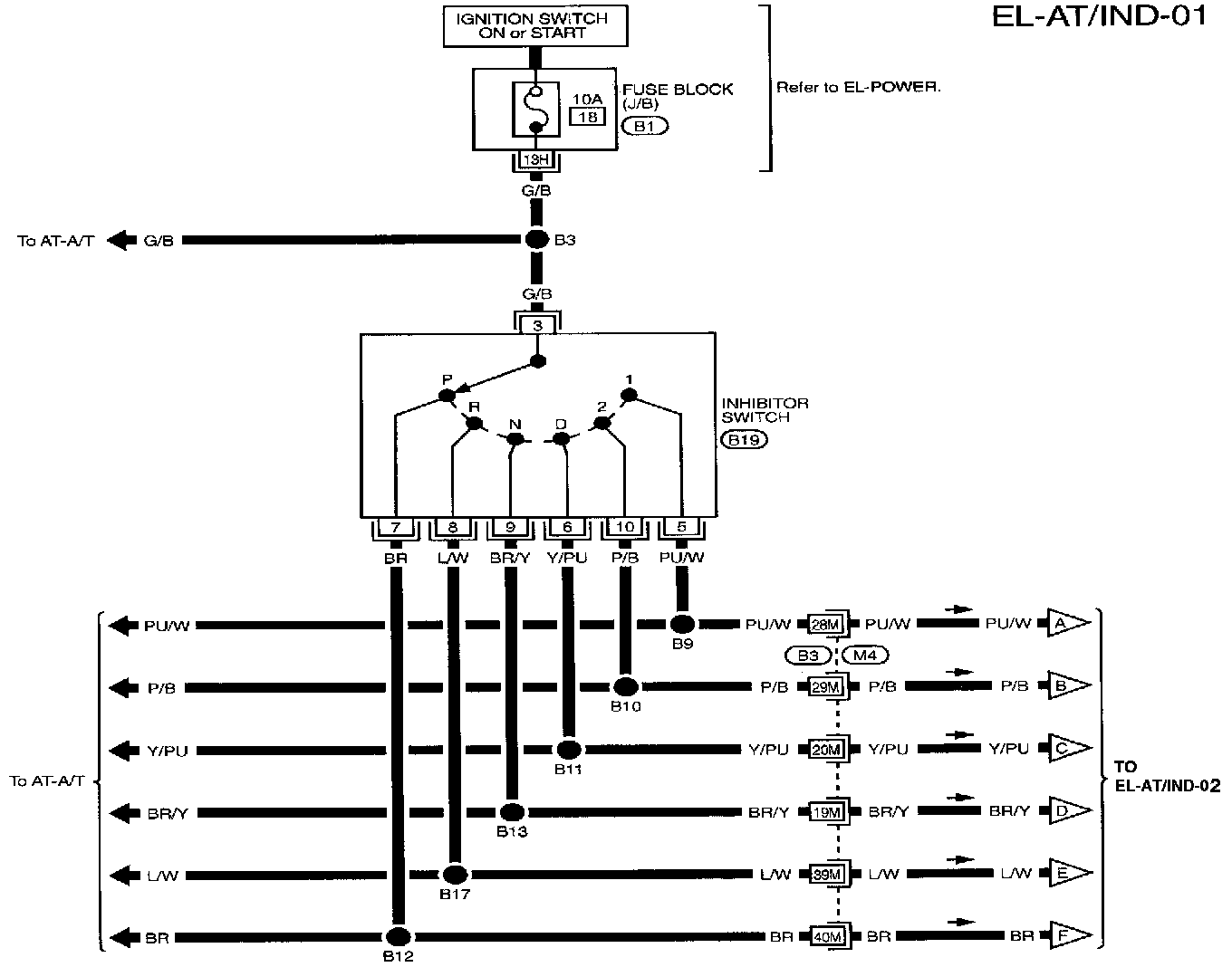

Fuse Block (J/B)
Inhibitor Switch





(Part 2 of 3)

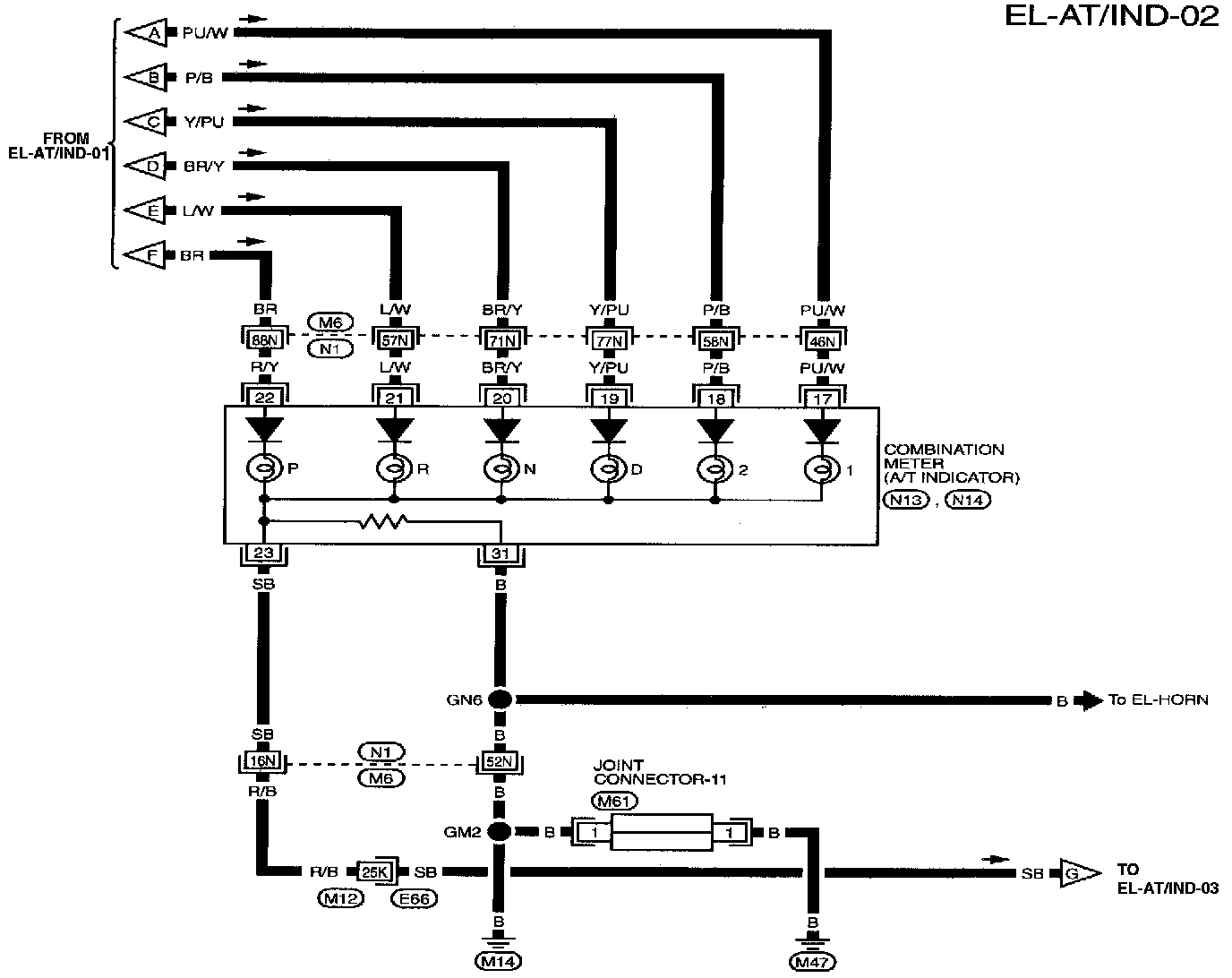

Combination Meter
Joint Connector 11





(Part 3 of 3)
Battery

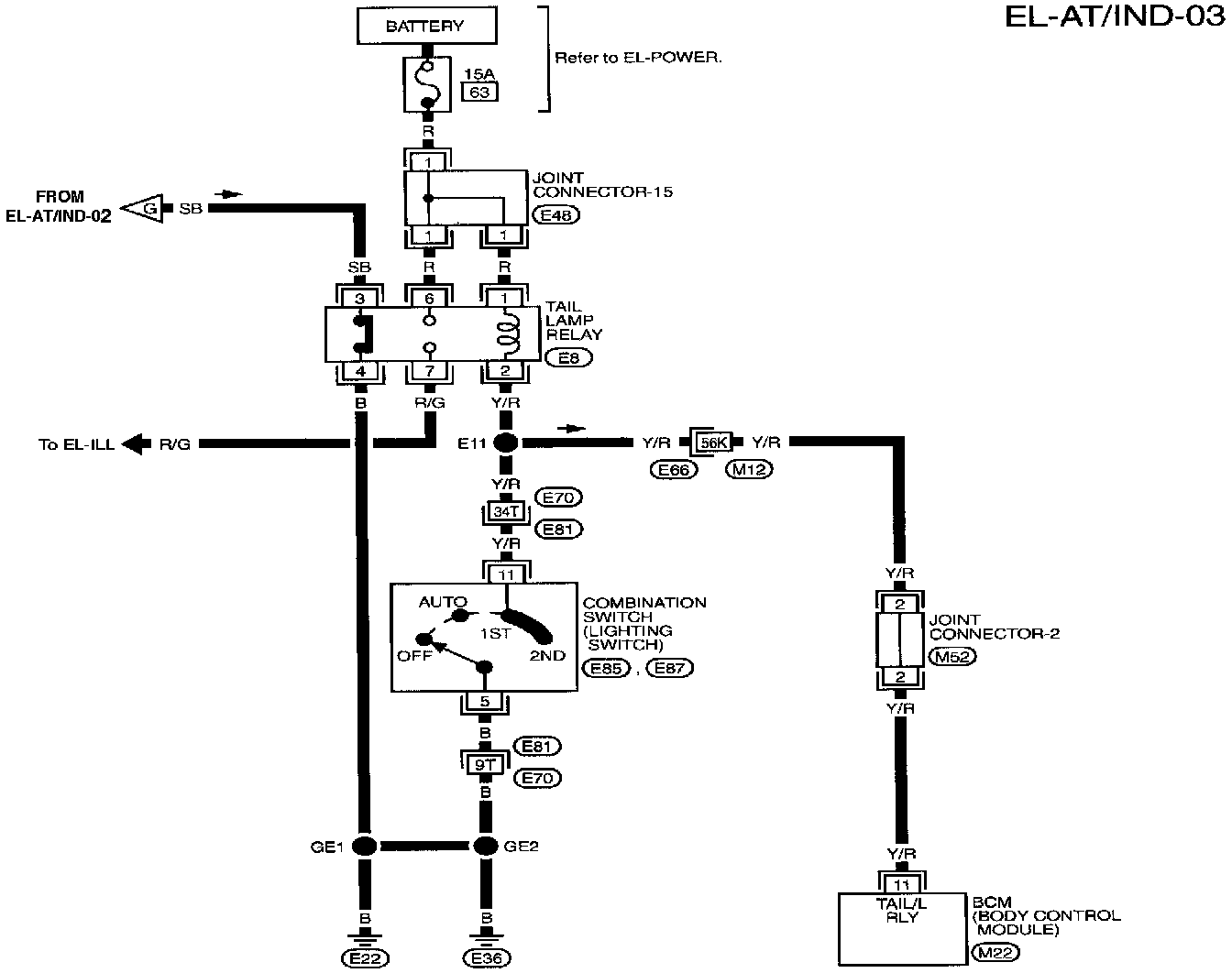

Body Control Module
Combination Switch
Joint Connector 2, 15
Tail Lamp Relay

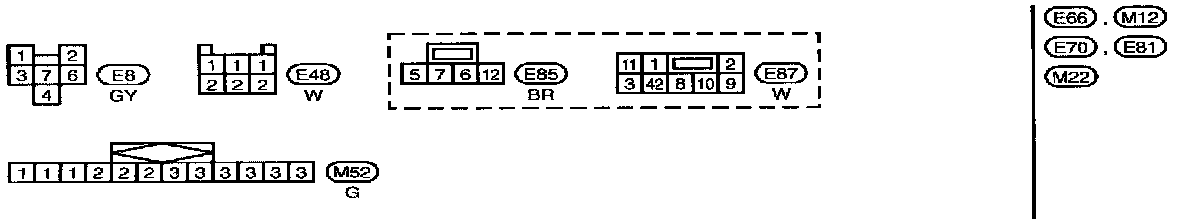

Circuit Connectors







B3, E66, M4, M6, M12, N1 - Body, Engine, Instrument, Main Harness - Terminal Arrangement







M22 - Electrical Units - Terminal Arrangement







E70, E81 - Super Multiple Junction - Terminal Arrangement







B1 - Fuse Block Junction Box - Terminal Arrangement
