Interior Illumination Control-IVMS

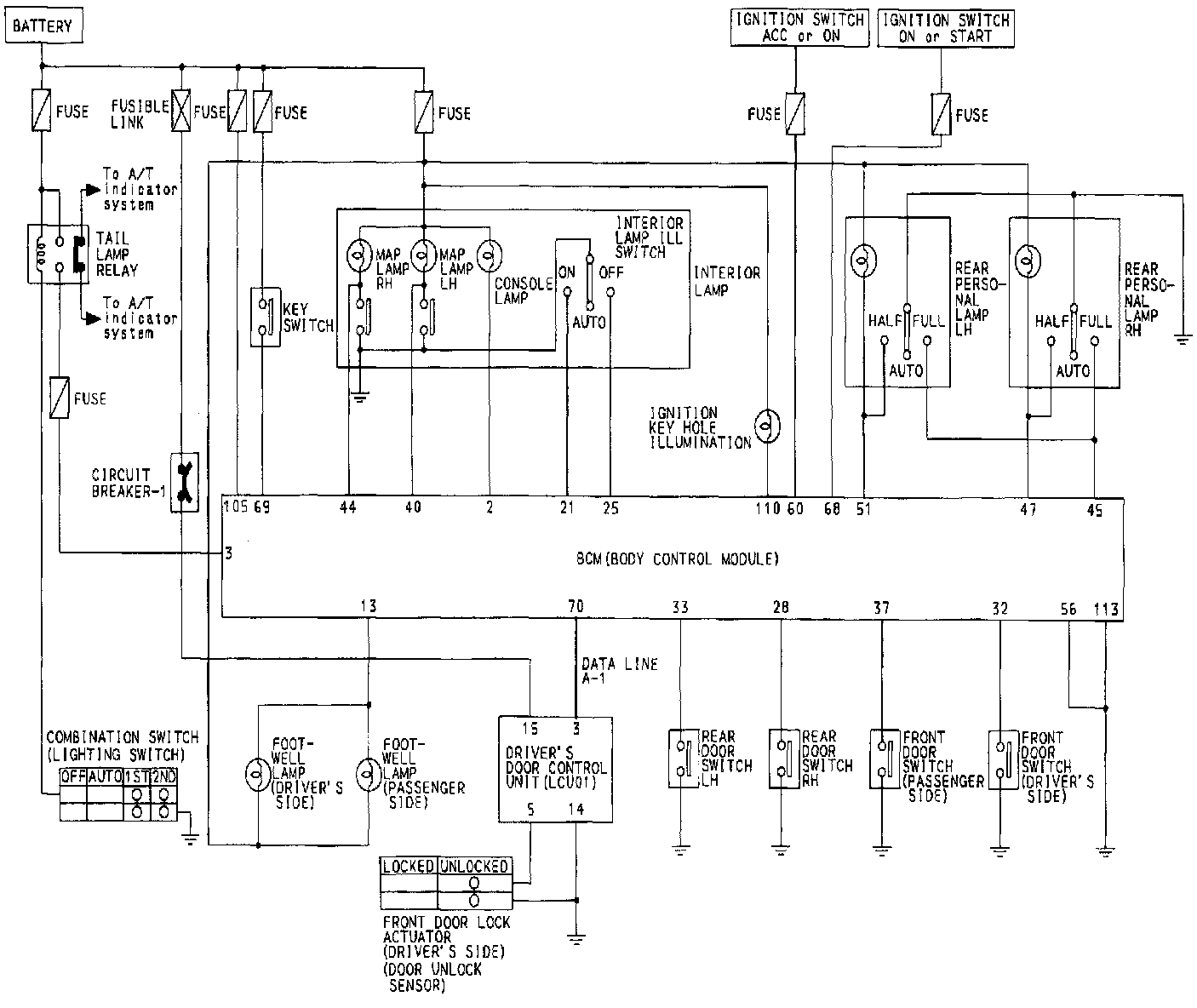

Schematic

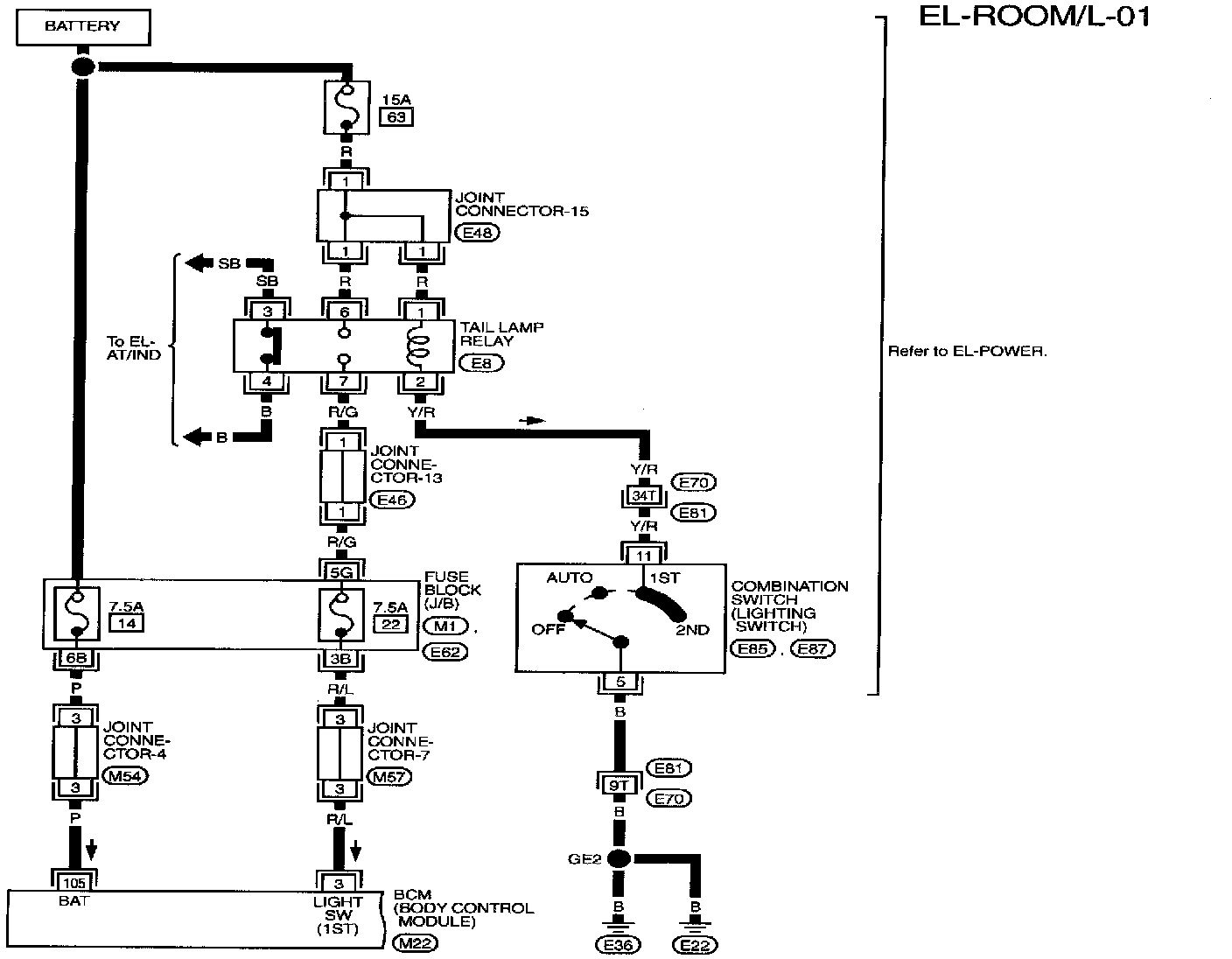

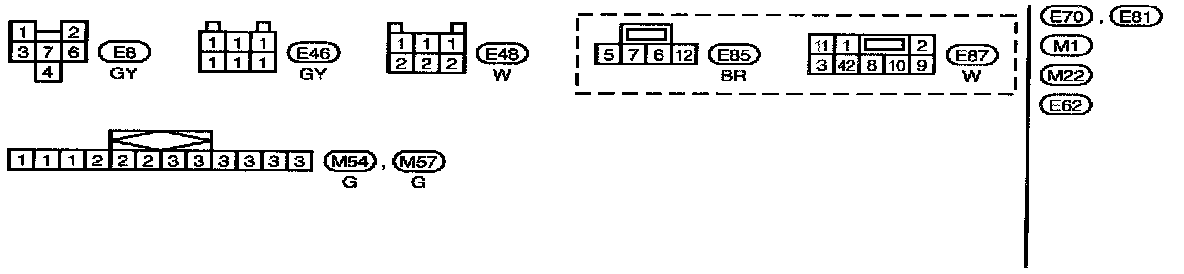

(Part 1 of 7)
Battery
Body Control Module
Combination Switch
Fuse Block (J/B)
Joint Connector 4, 7, 13, 15
Tail Lamp Relay

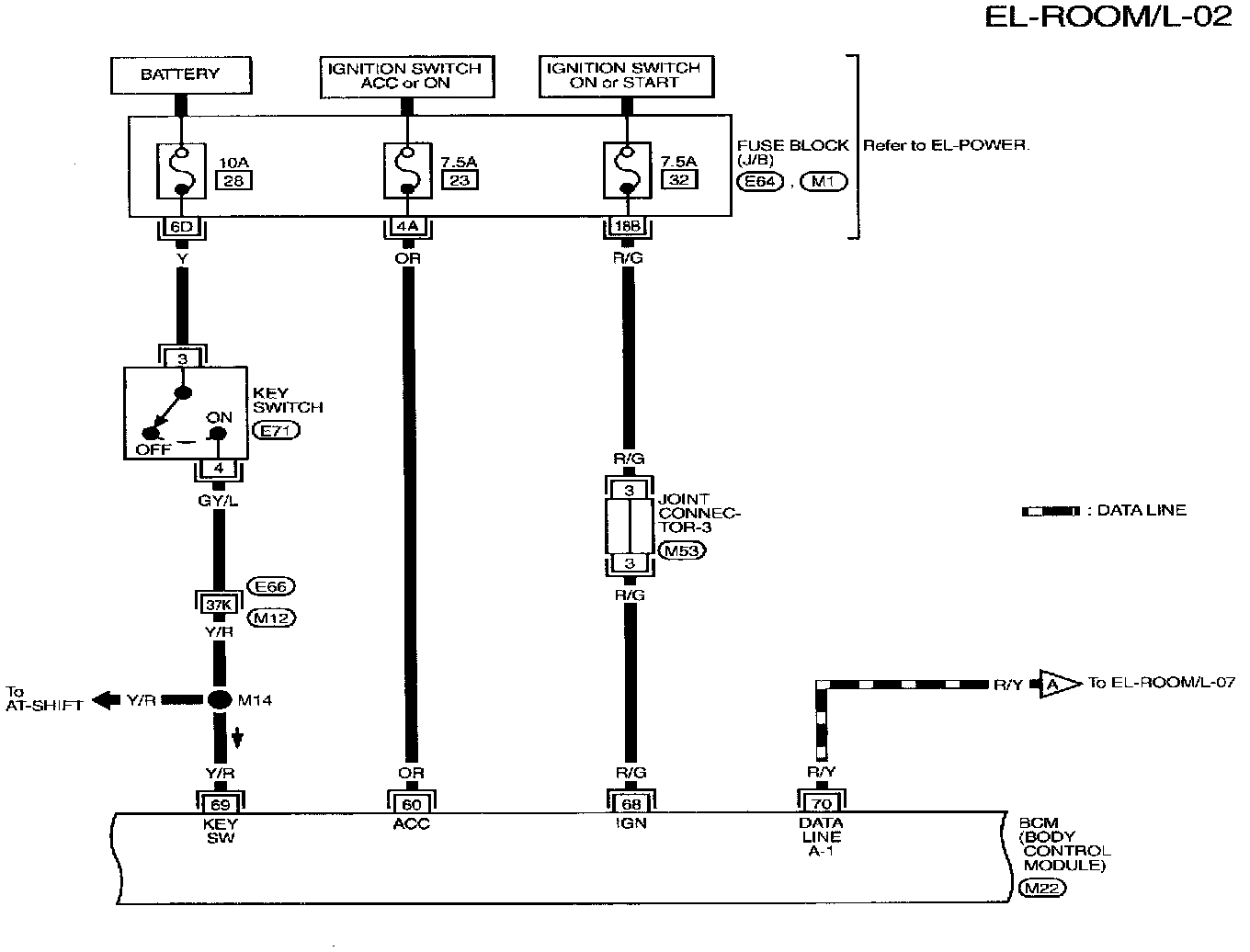

(Part 2 of 7)
Body Control Module
Fuse Block (J/B)
Joint Connector 3
Key Switch

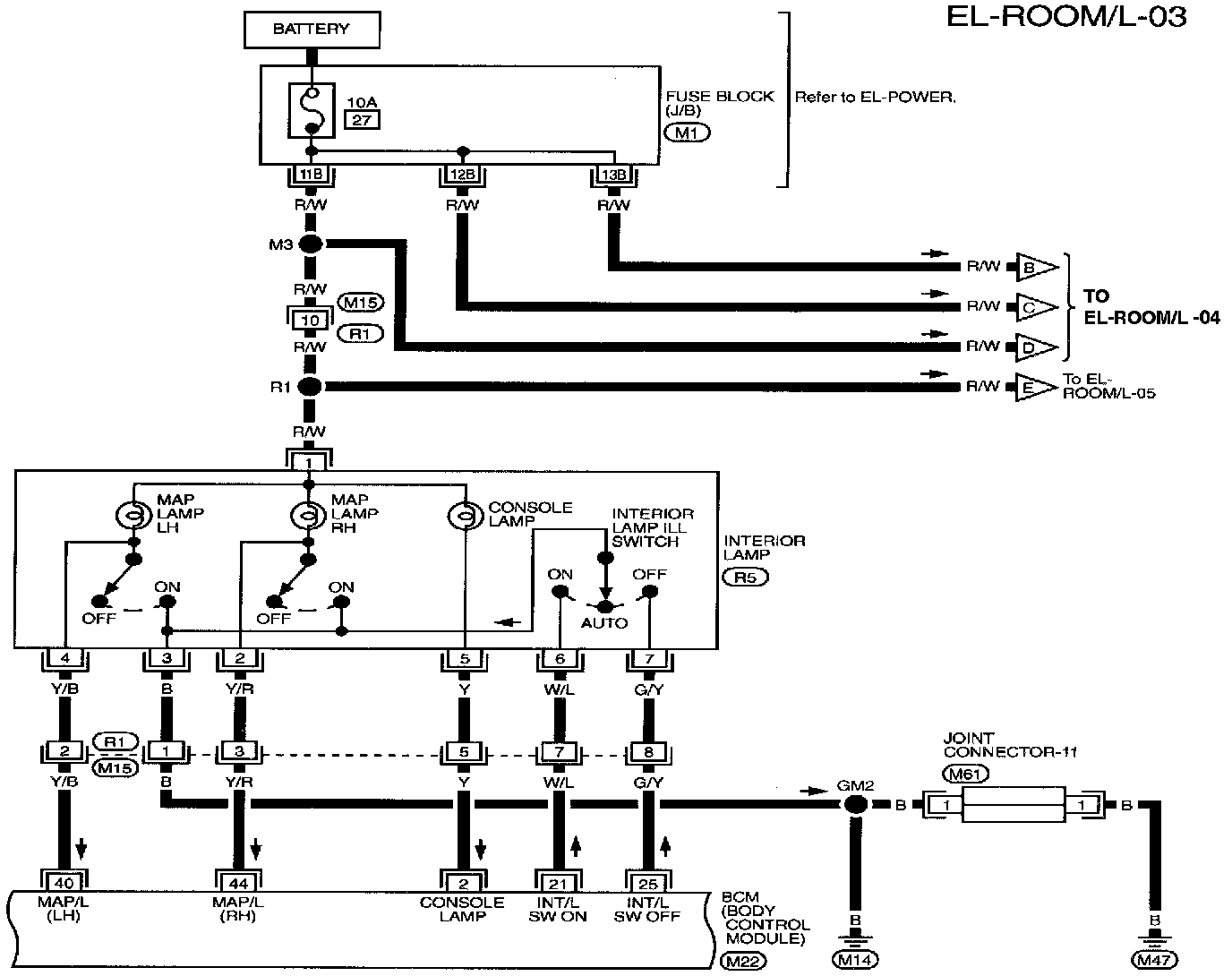

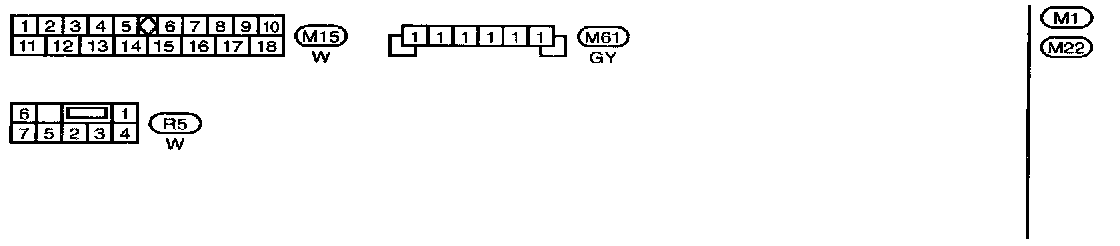

(Part 3 of 7)
Battery
Body Control Module
Fuse Block (J/B)
Interior Lamp
Joint Connector 11

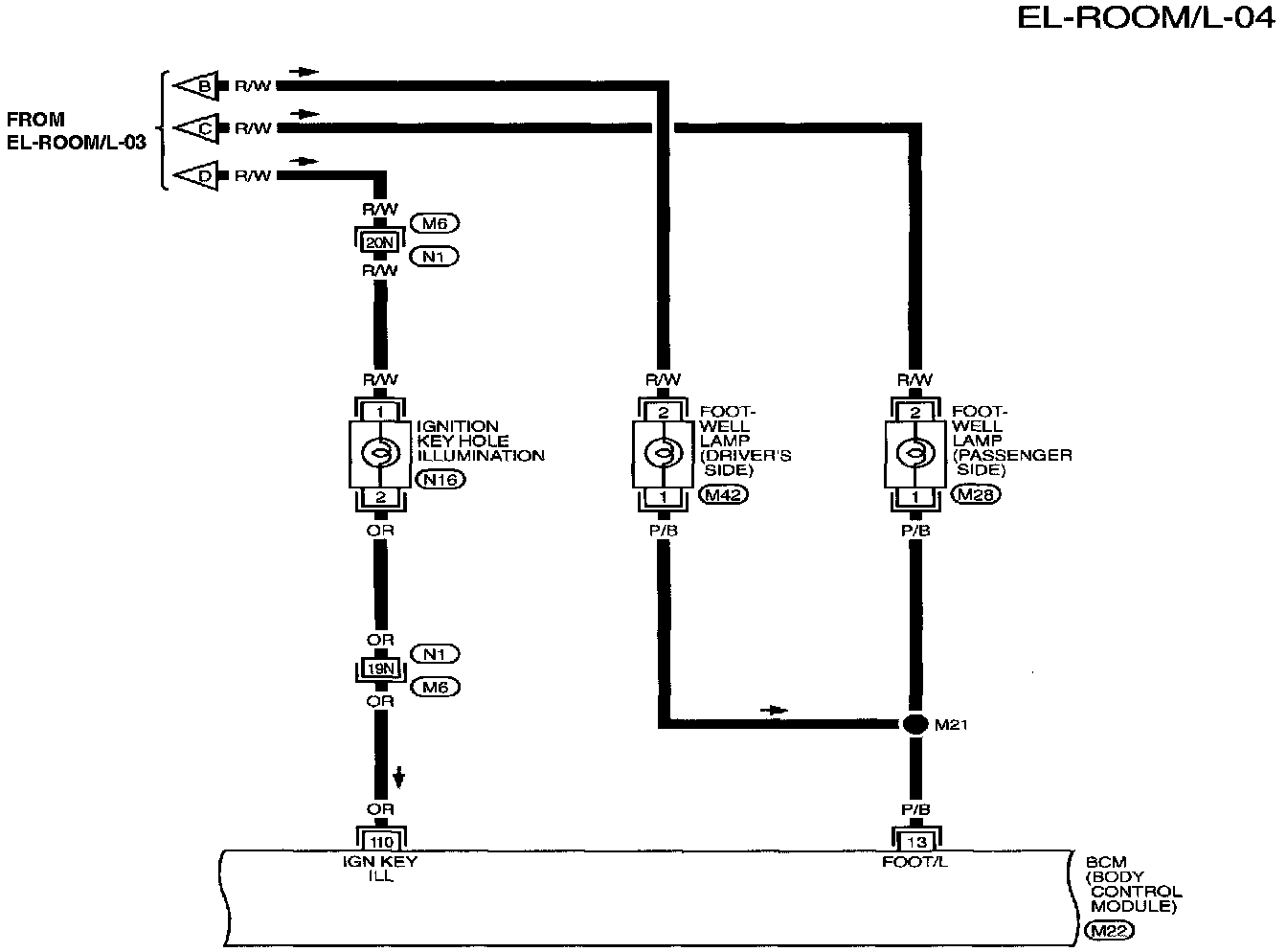

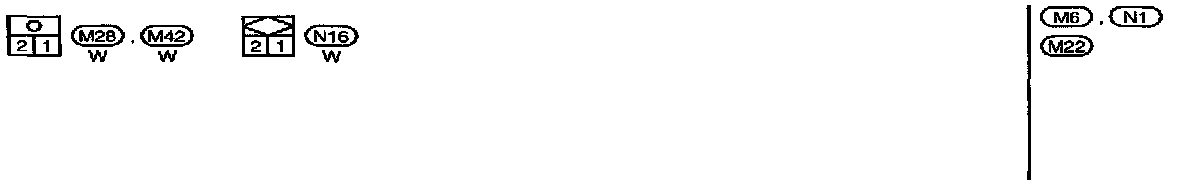

(Part 4 of 7)
Body Control Module
Foot Well Lamp
Ignition Key Hole Illumination

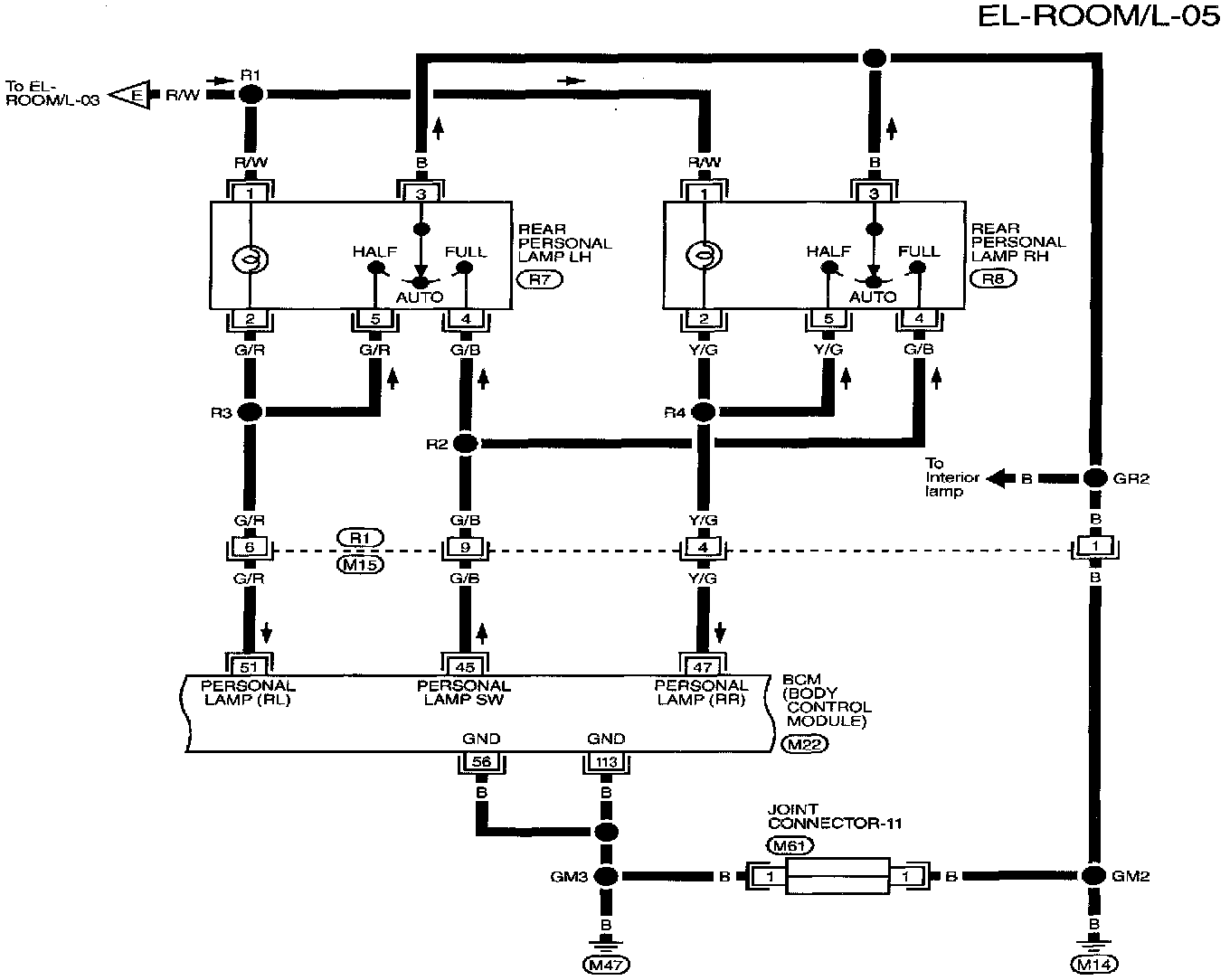

(Part 5 of 7)
Body Control Module
Joint Connector 11
Rear Personal Lamp

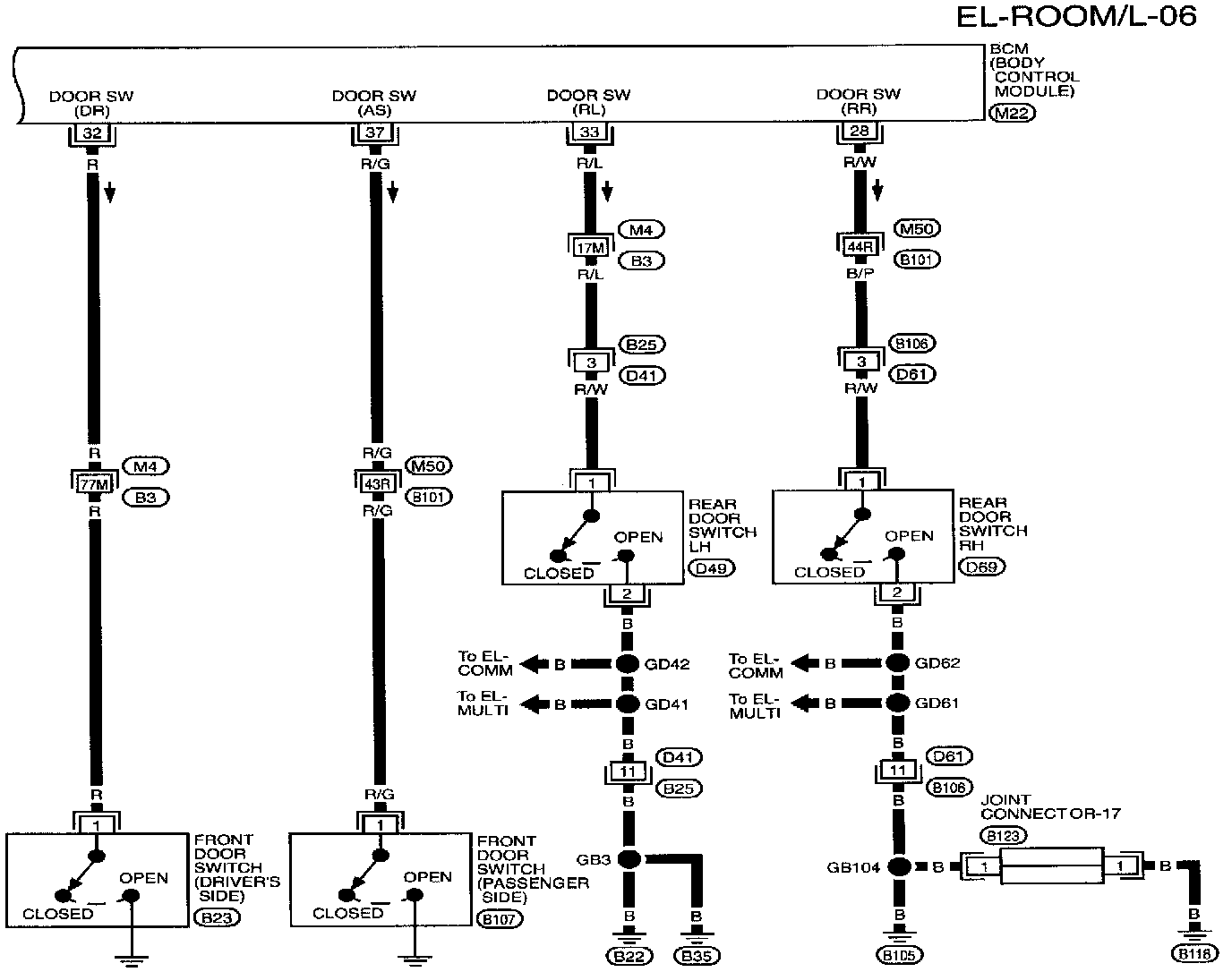

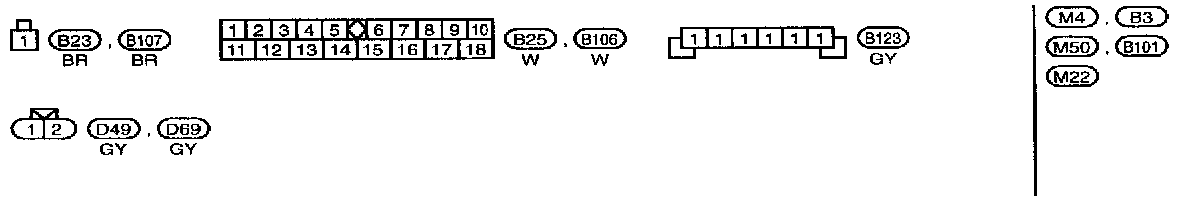

(Part 6 of 7)
Body Control Module
Front Door Switch
Joint Connector 17
Rear Door Switch

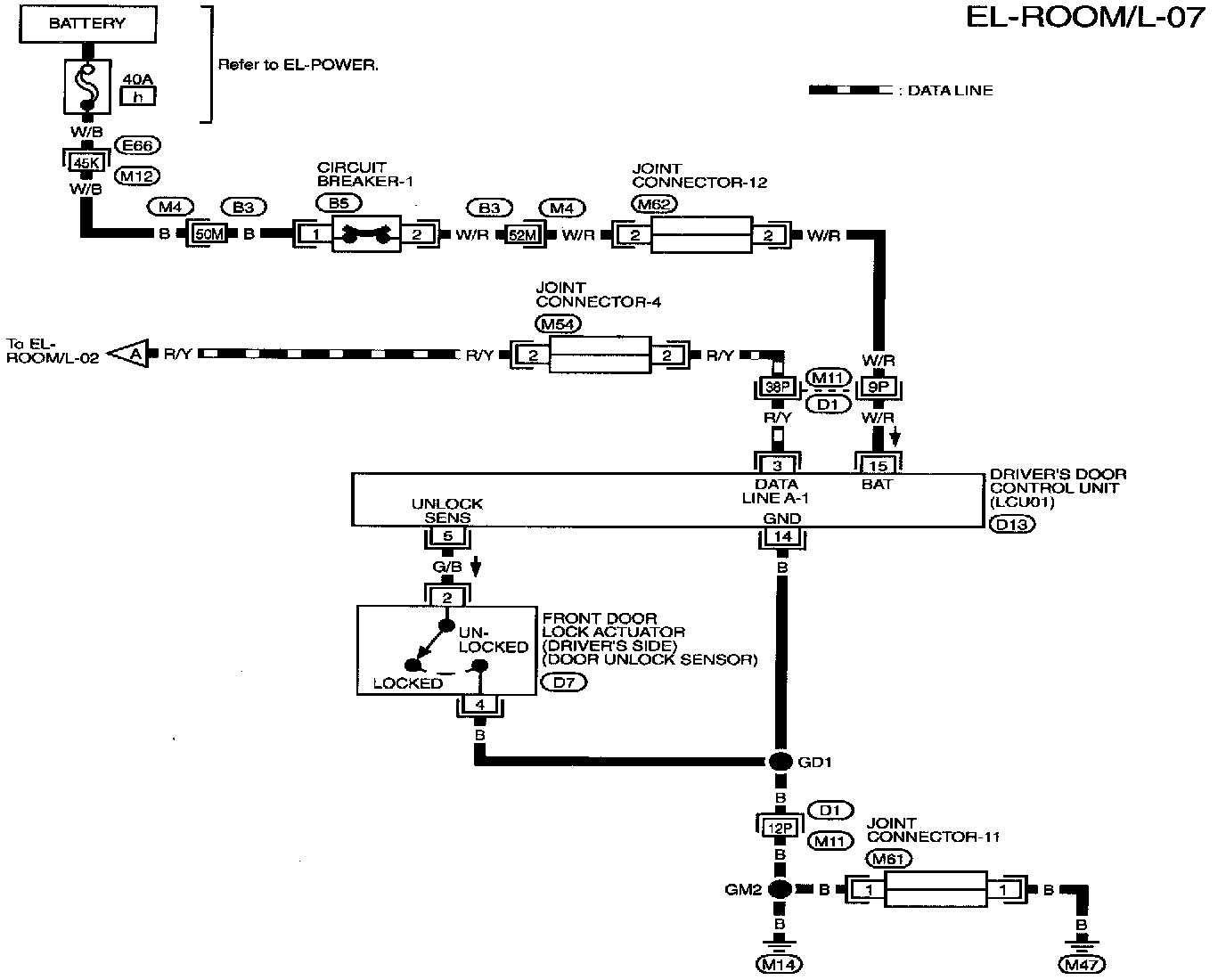

(Part 7 of 7)
Battery
Driver's Door Control Unit
Front Door Lock Actuator
Joint Connector 4, 11, 12
























Circuit Connectors





B3, D1, E66, M4, M6, M11, M12, N1 - Body, Engine, Instrument, Main Harness - Terminal Arrangement





M22 - Electrical Units - Terminal Arrangement





B101, E70, E81, M50 - Super Multiple Junction - Terminal Arrangement





E62, E64, M1 - Fuse Block Junction Box - Terminal Arrangement
