Meter and Gauges

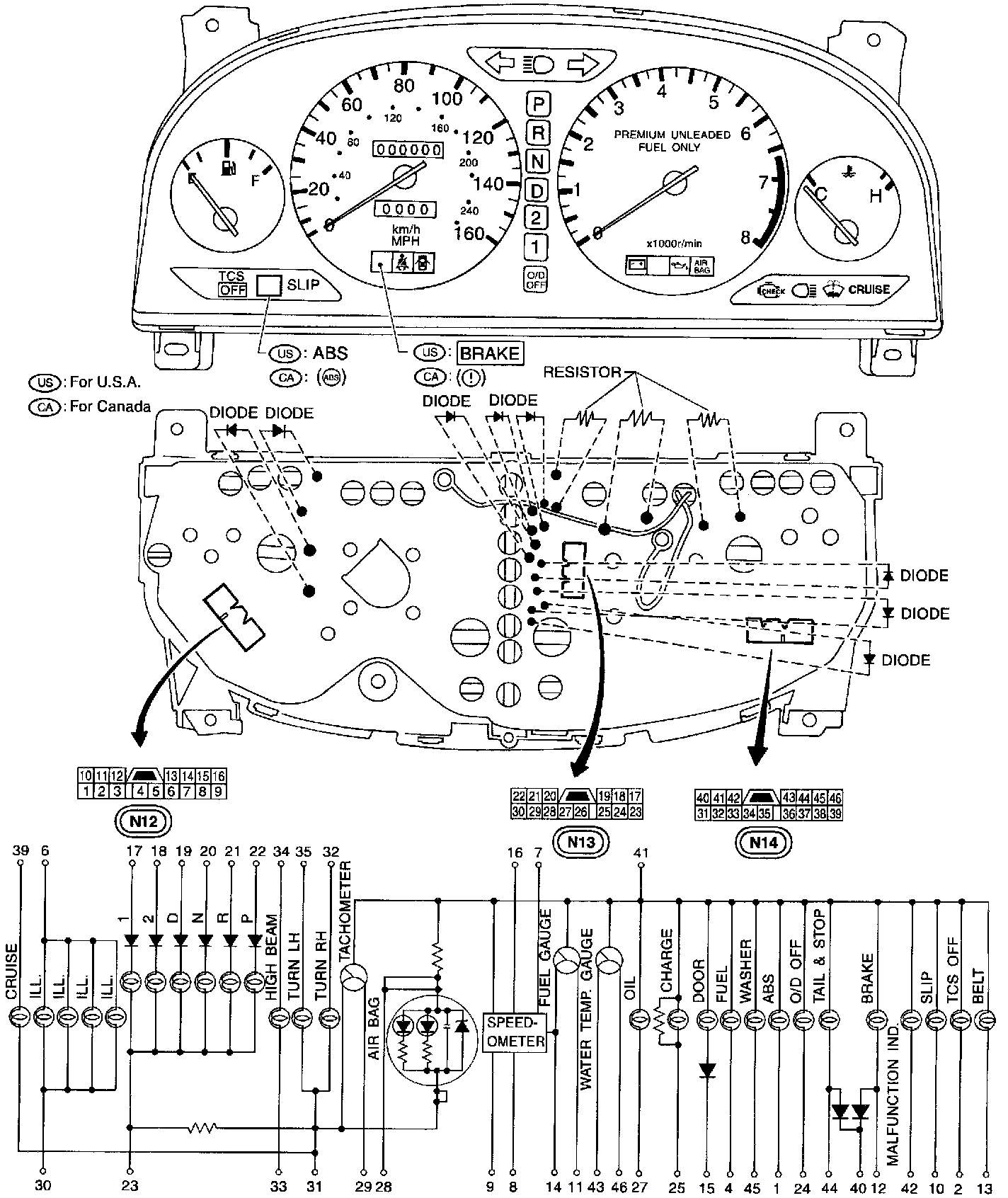

Combination Meter

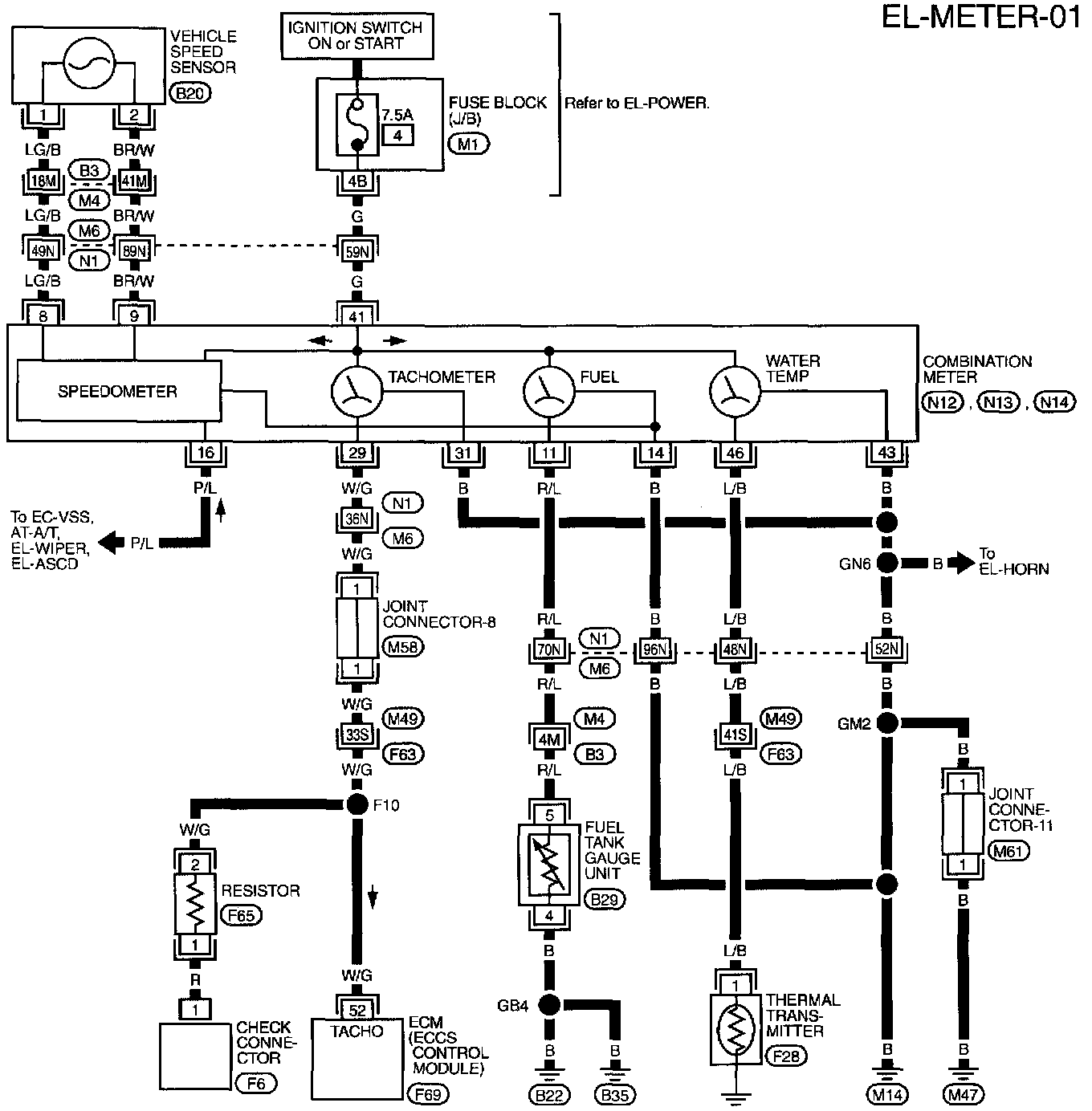

Circuit Diagram







Circuit Connectors







B3, M4, M6, N1 - Body, Engine, Instrument, Main Harness - Terminal Arrangement







F69 - Electrical Units - Terminal Arrangement







F63, M49 - Super Multiple Junction - Terminal Arrangement







M1 - Fuse Block Junction Box - Terminal Arrangement
