Electrical Diagrams

For USA





Schematic

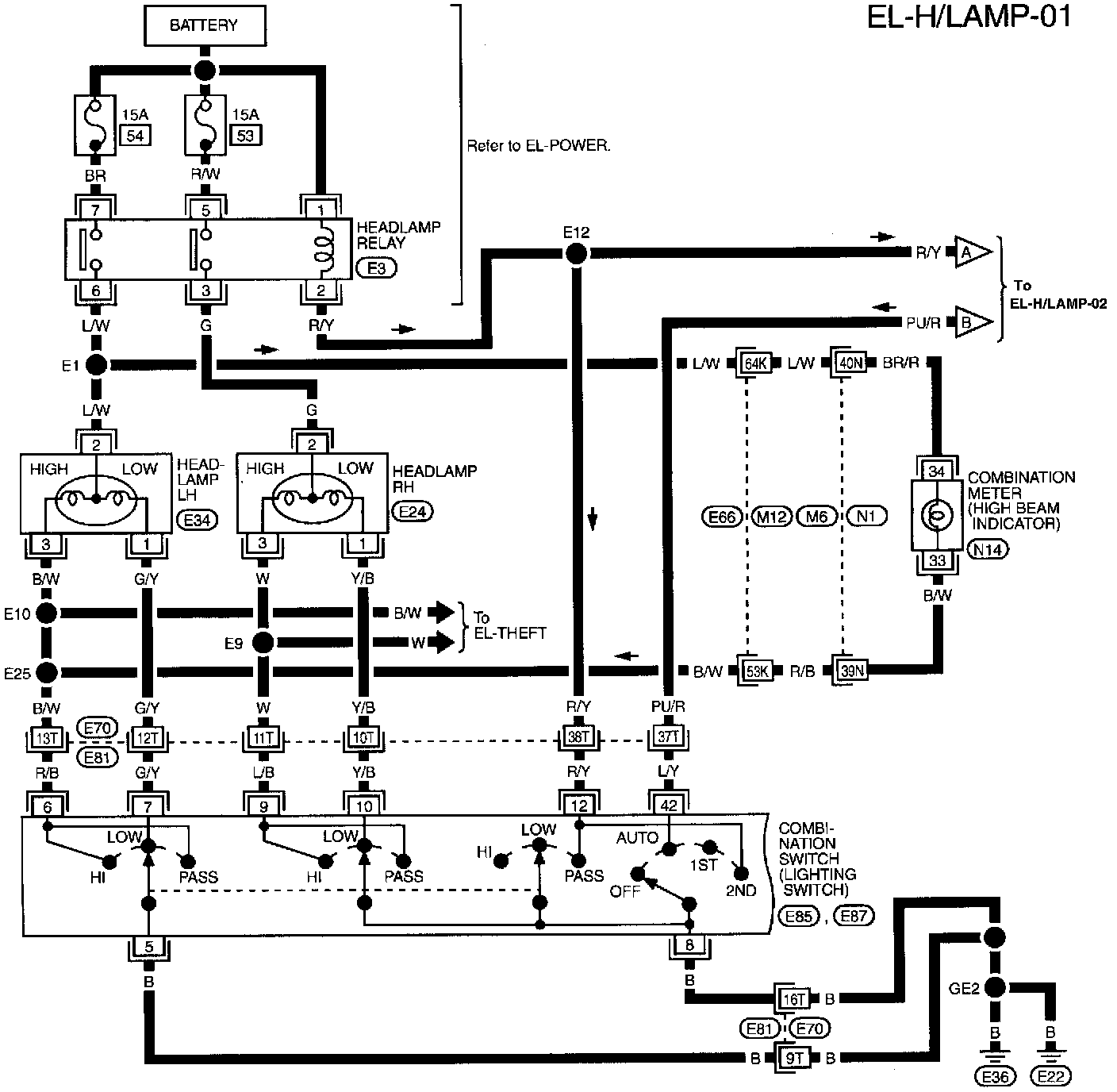

(Part 1 of 3)
Combination Meter
Combination Switch
Headlamp
Headlamp Relay

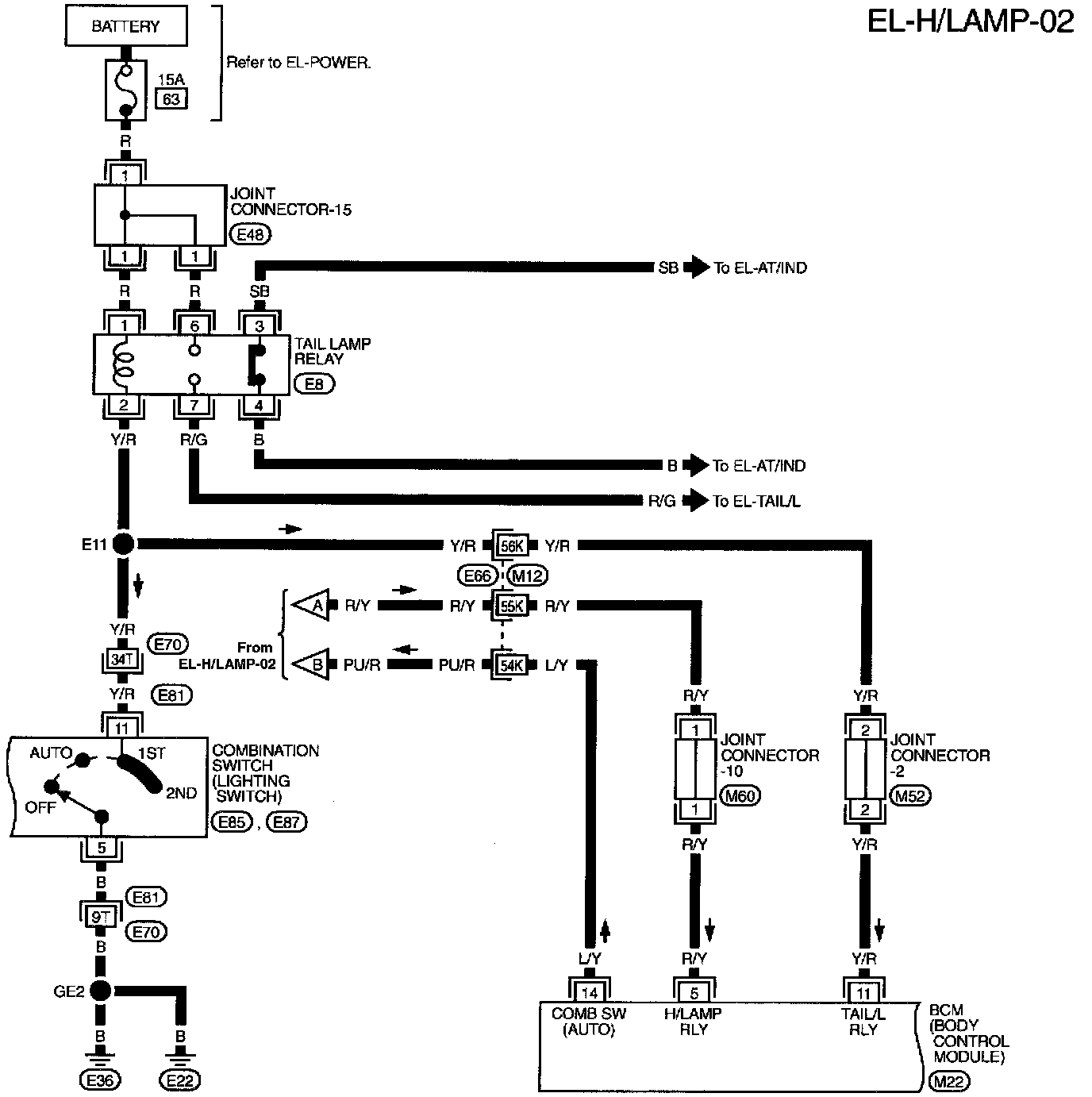

(Part 2 of 3)
Body Control Module
Combination Switch
Tail Lamp Relay

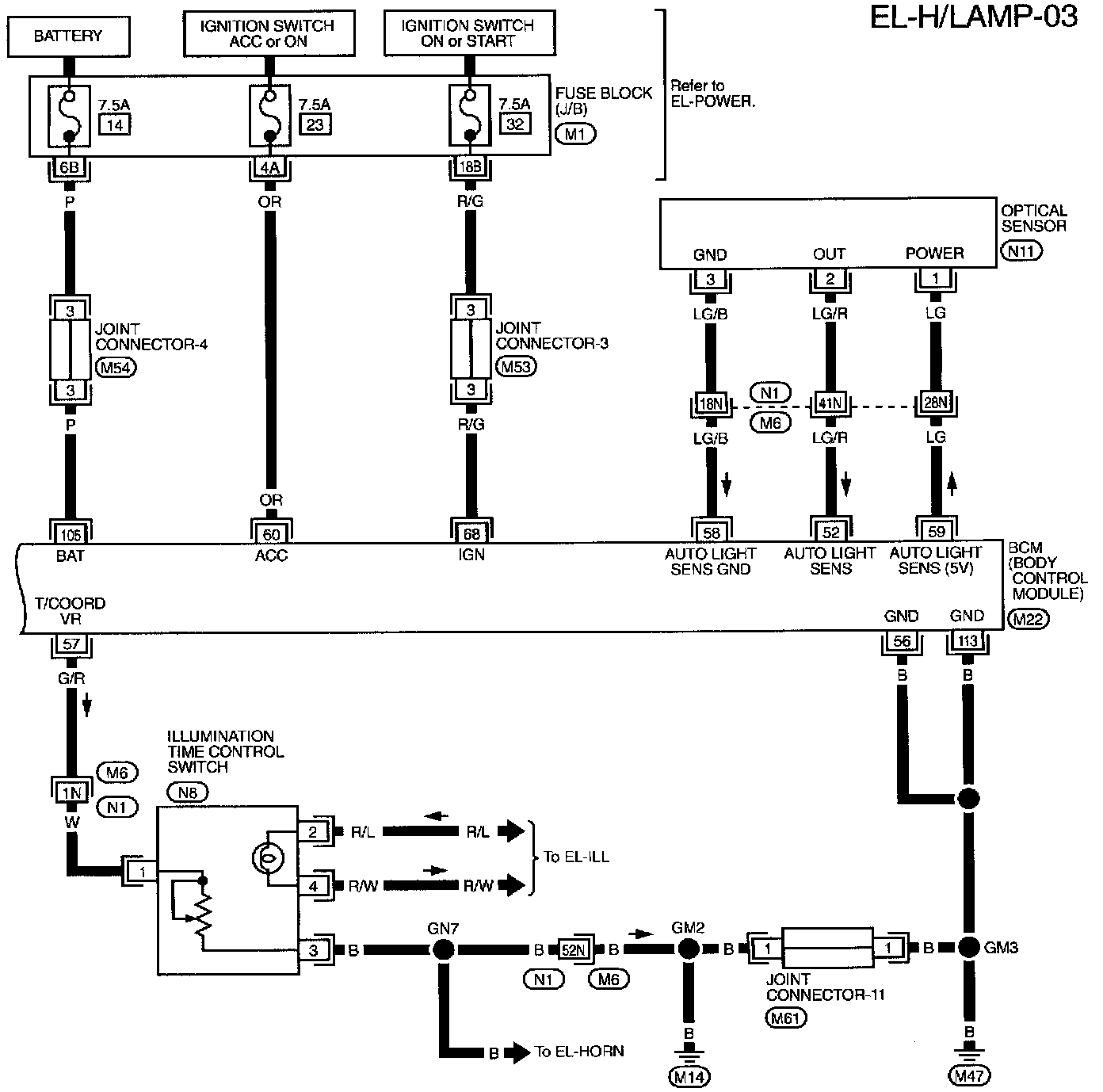

(Part 3 of 3)
Body Control Module
Fuse Block (J/B)
Illumination Time Control Switch
Optical Sensor

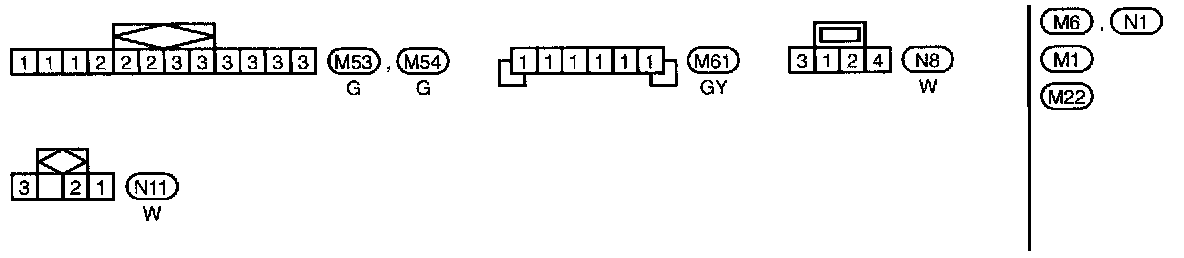

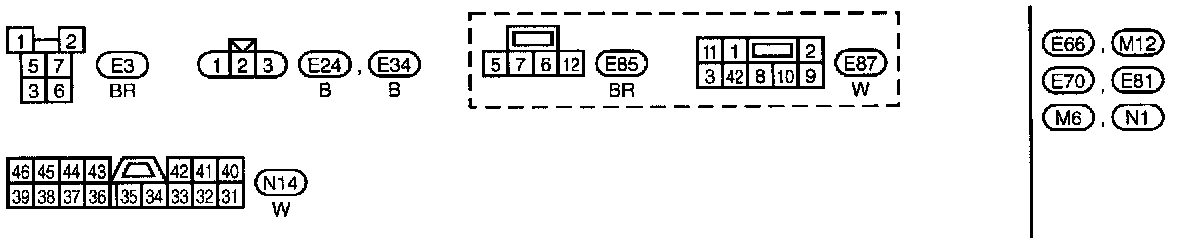

Circuit Connectors






E66, M6, M12, N1 - Body, Engine, Instrument, Main Harness - Terminal Arrangement







E70, E81 - Super Multiple Junction - Terminal Arrangement







M22 - Electrical Units - Terminal Arrangement







M1 - Fuse Block Junction Box - Terminal Arrangement


For CANADA




Schematic

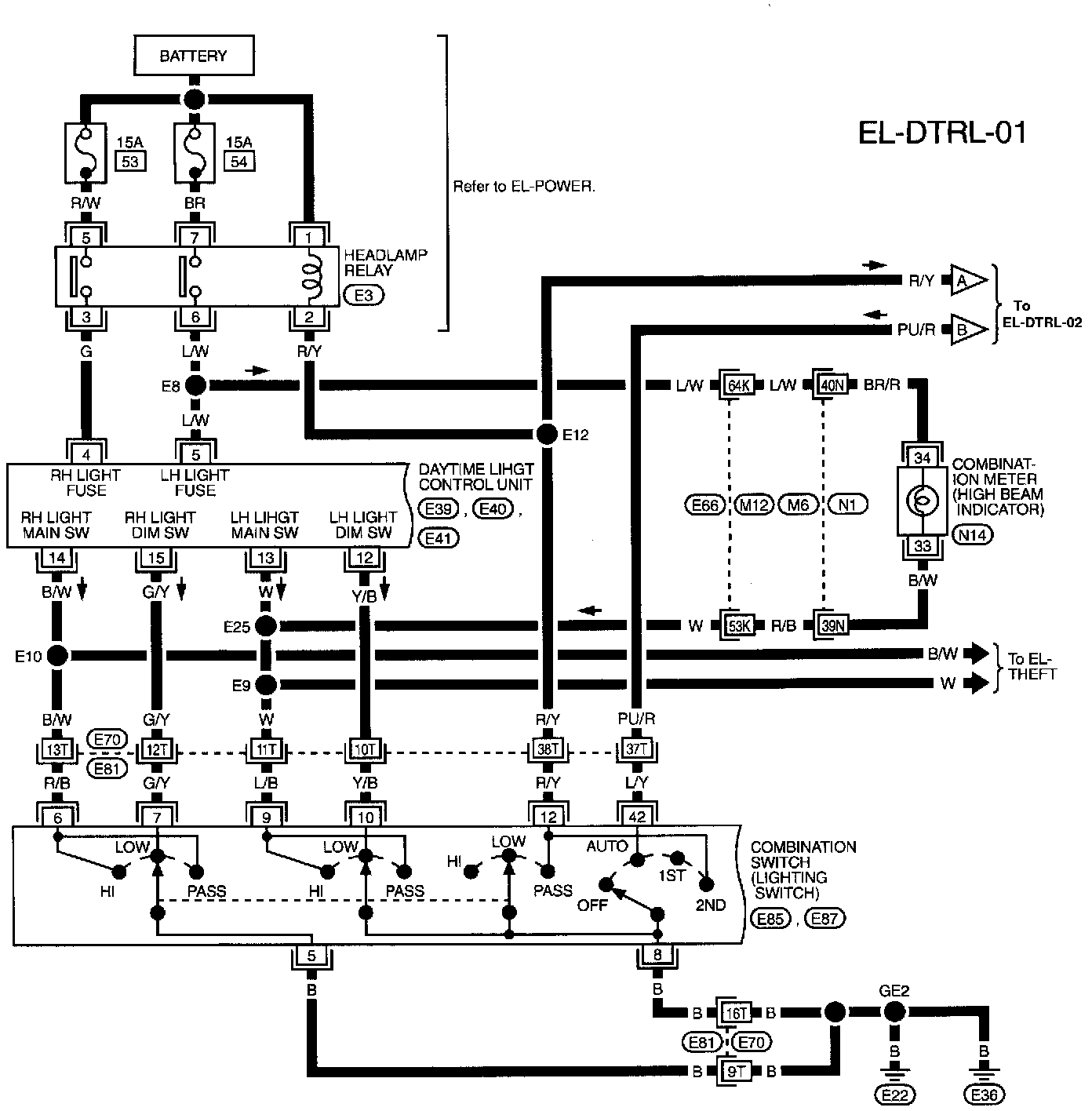

(Part 1 of 4)
Battery
Combination Meter
Combination Switch
Daytime Light Control Unit
Headlamp Relay





(Part 2 of 4)
Battery
Body Control Module
Combination Switch

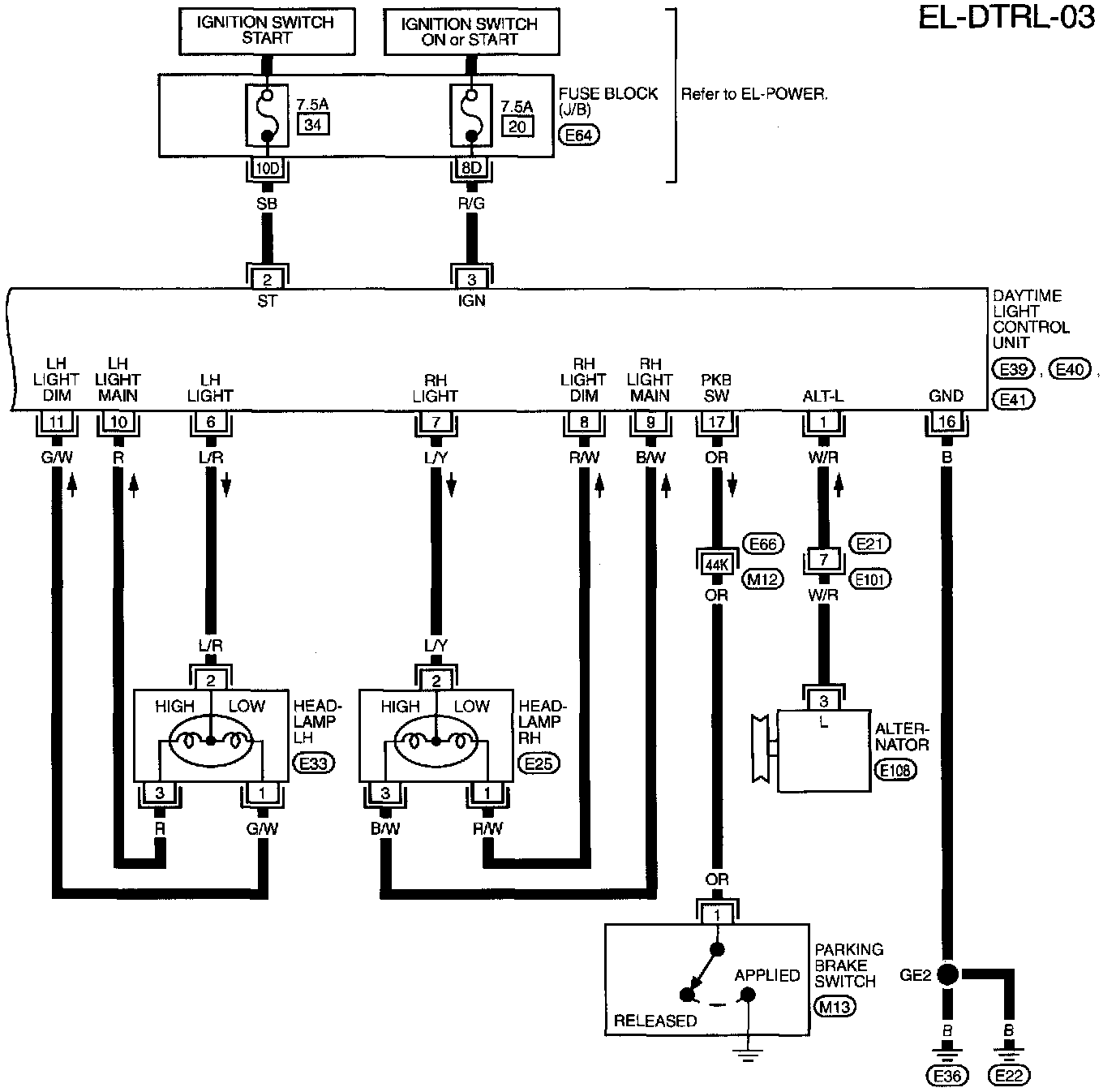

(Part 3 of 4)
Alternator
Daytime Light Control Unit
Fuse Block (J/B)
Headlamp
Parking Brake Switch

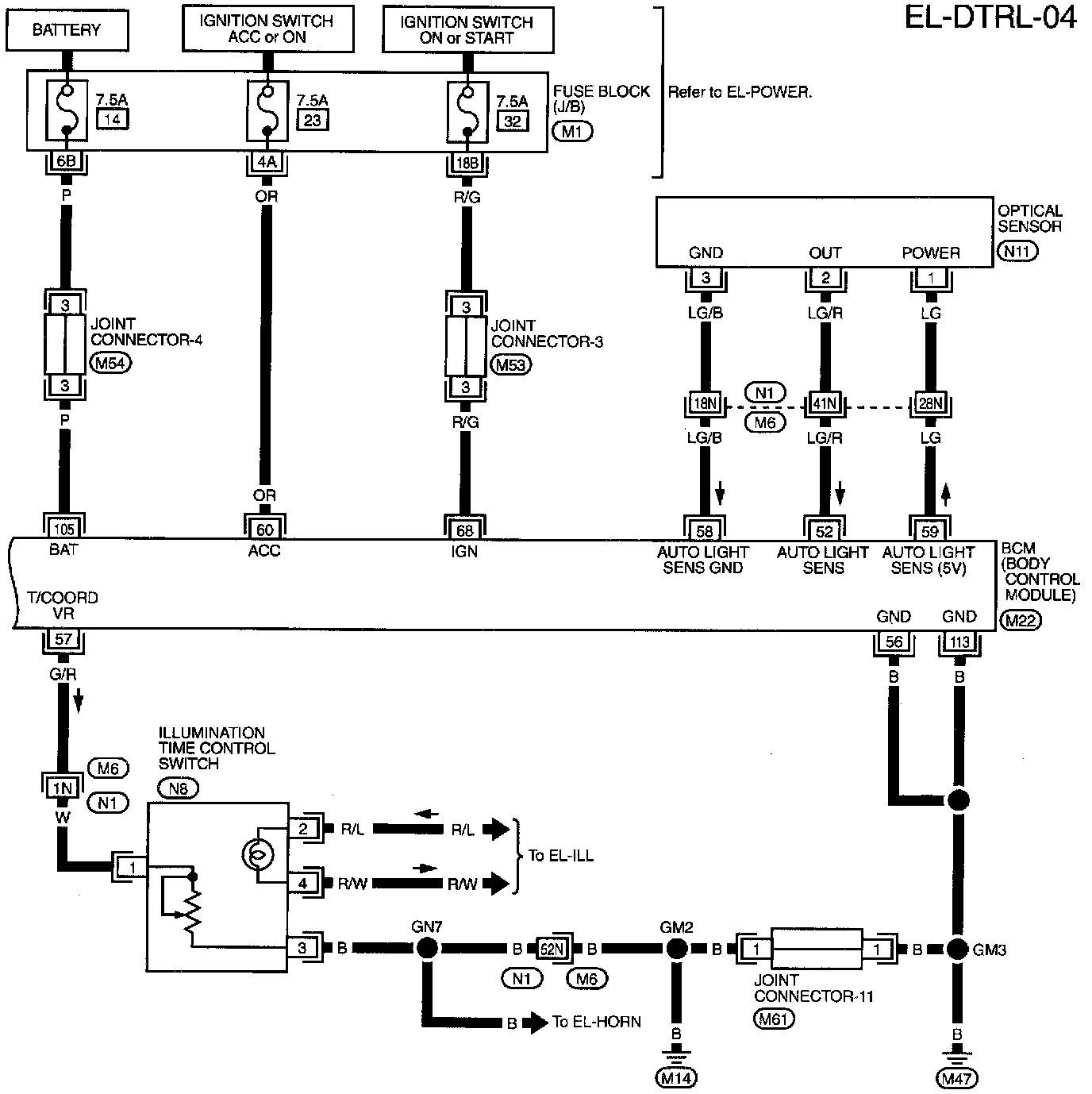

(Part 4 of 4)
Body Control Module
Fuse Block (J/B)
Illumination Time Control Switch
Optical Sensor
















Circuit Connectors







E66, M6, M12, N1 - Body, Engine, Instrument, Main Harness - Terminal Arrangement







E70, E81 - Super Multiple Junction - Terminal Arrangement







M22 - Electrical Units - Terminal Arrangement







E64, M1 - Fuse Block Junction Box - Terminal Arrangement
