Mechanical Specifications
Torque SpecificationsFlex Plate 83 - 93 nm (61 - 69 lb. ft.)
Transmission Oil Pan 7 - 9 nm (61 - 78 lb. in.)

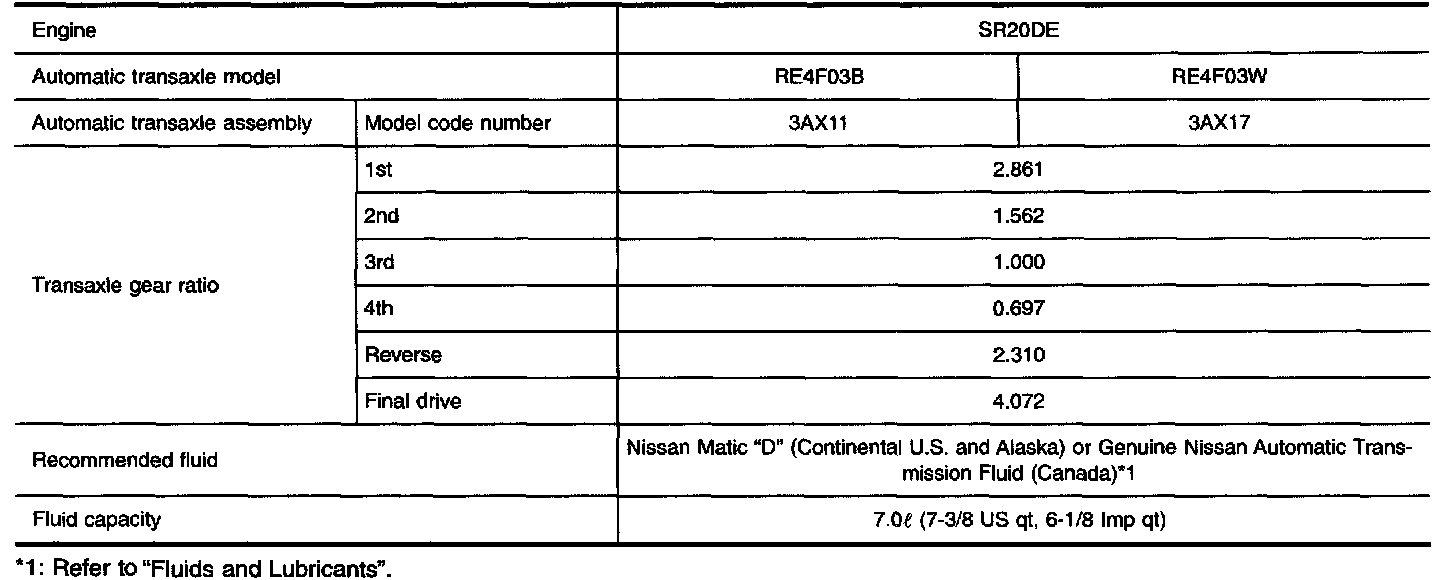

General Specifications
Shift Schedule

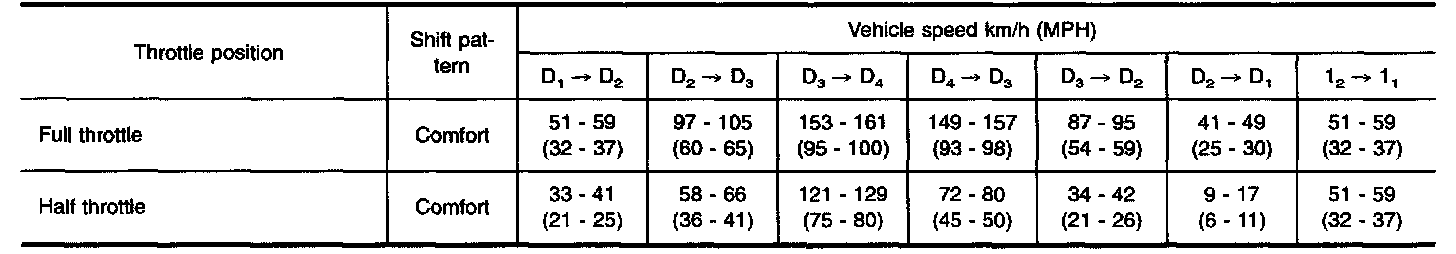

VEHICLE SPEED WHEN SHIFTING GEARS

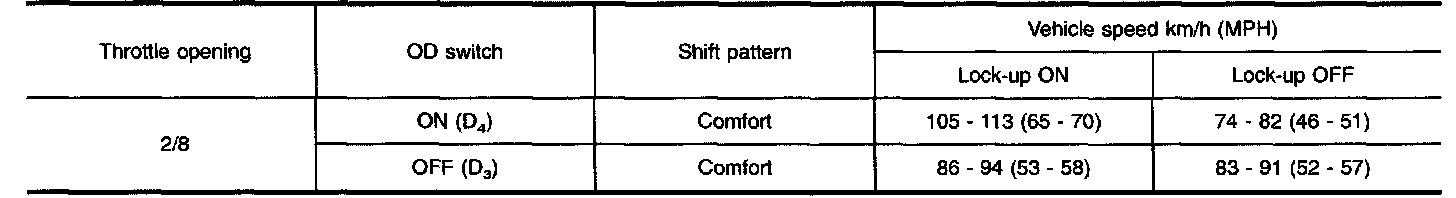

VEHICLE SPEED WHEN PERFORMING LOCK-UP
Stall Revolution
Line Pressure
Control Valves

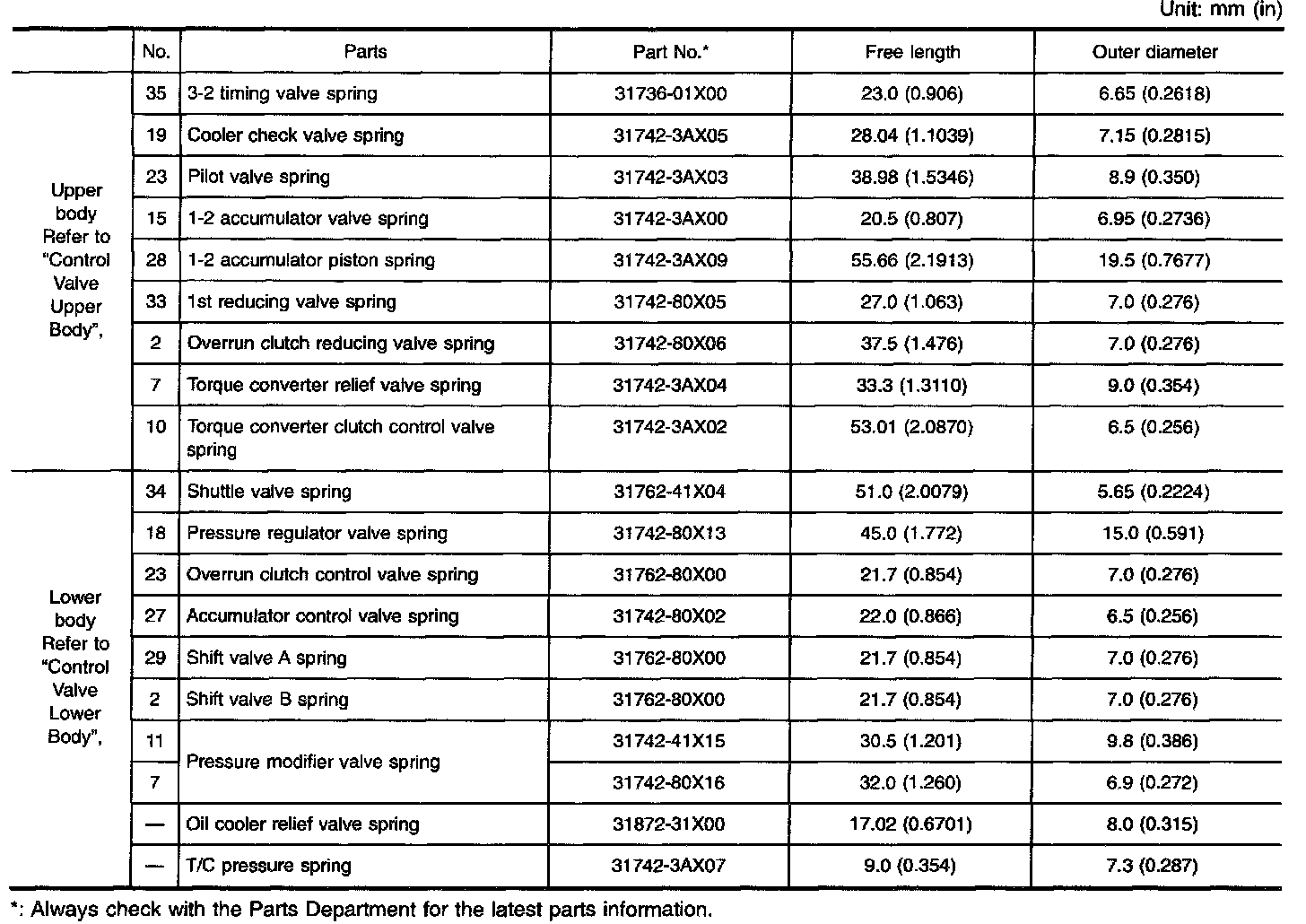

CONTROL VALVE AND PLUG RETURN SPRINGS

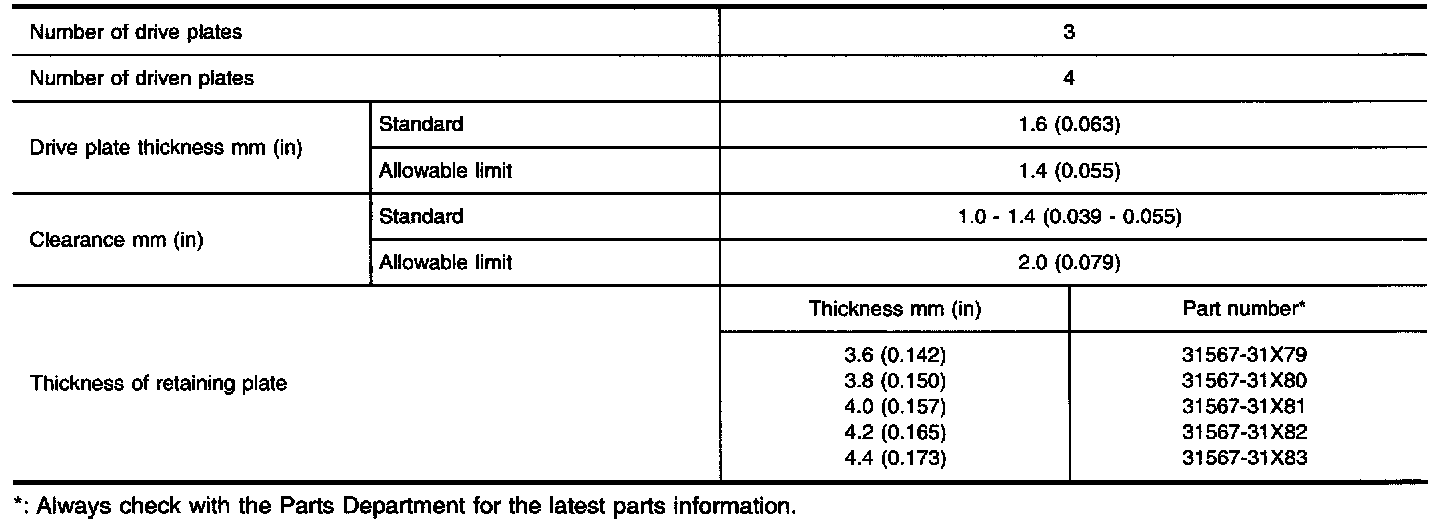

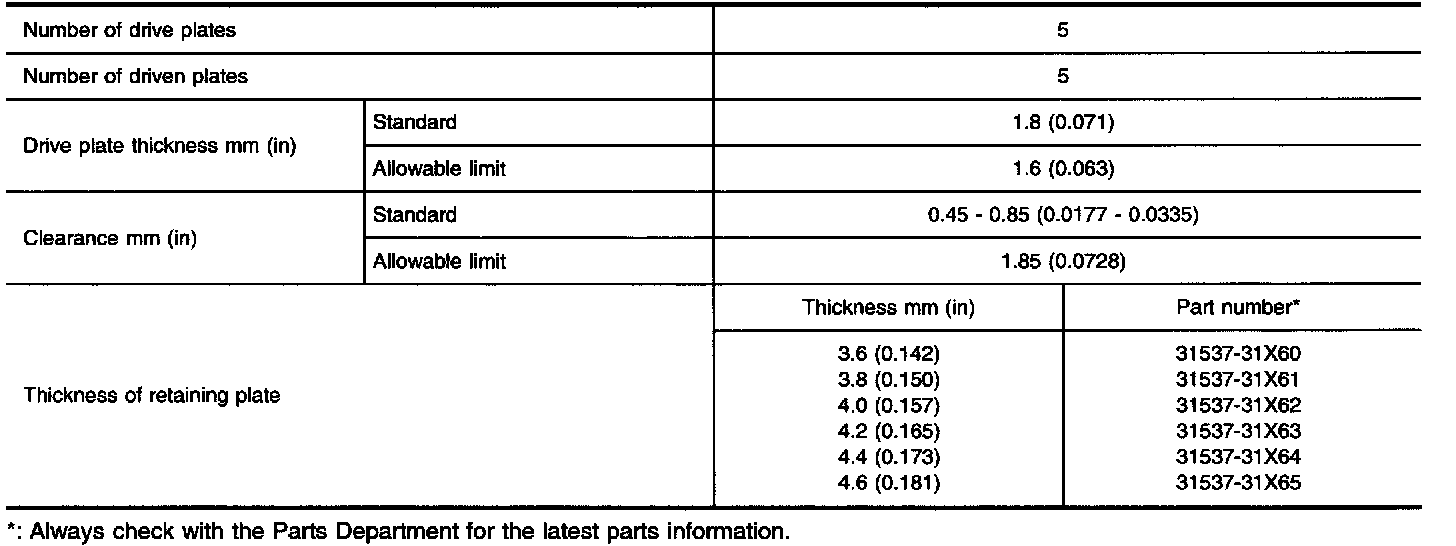

Clutch and Brakes
REVERSE CLUTCH
HIGH CLUTCH
1 of 2
2 of 2
FORWARD CLUTCH
OVERRUN CLUTCH
LOW & REVERSE BRAKE

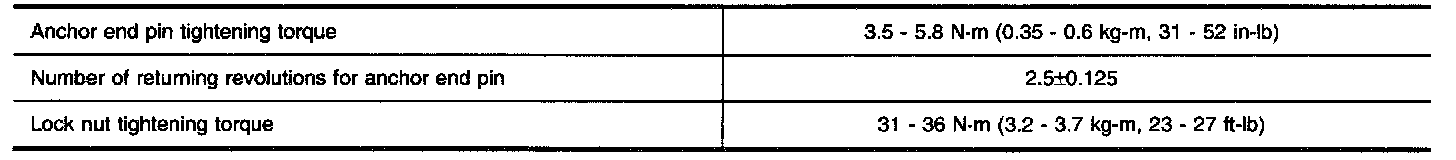

BRAKE BAND

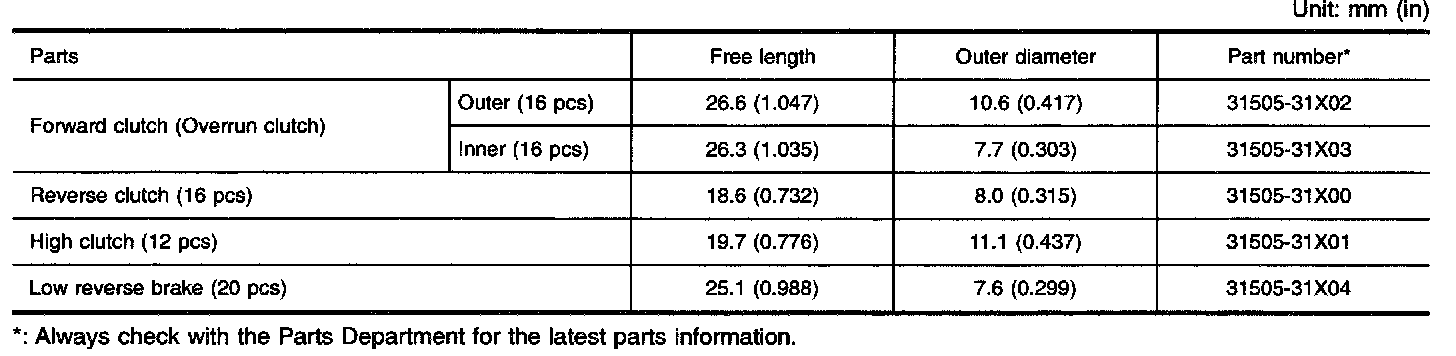

Clutch and Brake Return Springs
Oil Pump
Input Shaft

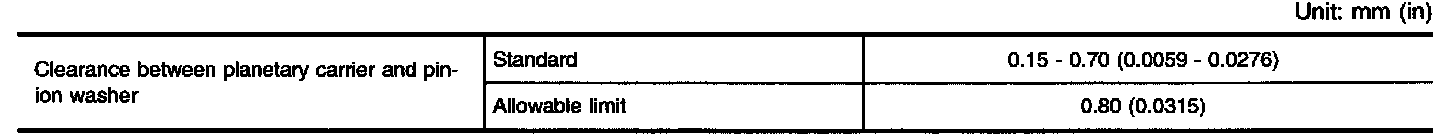

Planetary Carrier
Final Drive
DIFFERENTIAL SIDE GEAR CLEARANCE
DIFFERENTIAL SIDE GEAR THRUST WASHERS (FOR RE4FO3B)
DIFFERENTIAL SIDE GEAR THRUST WASHER (FOR RE4FO3W)
BEARING PRELOAD
TURNING TORQUE

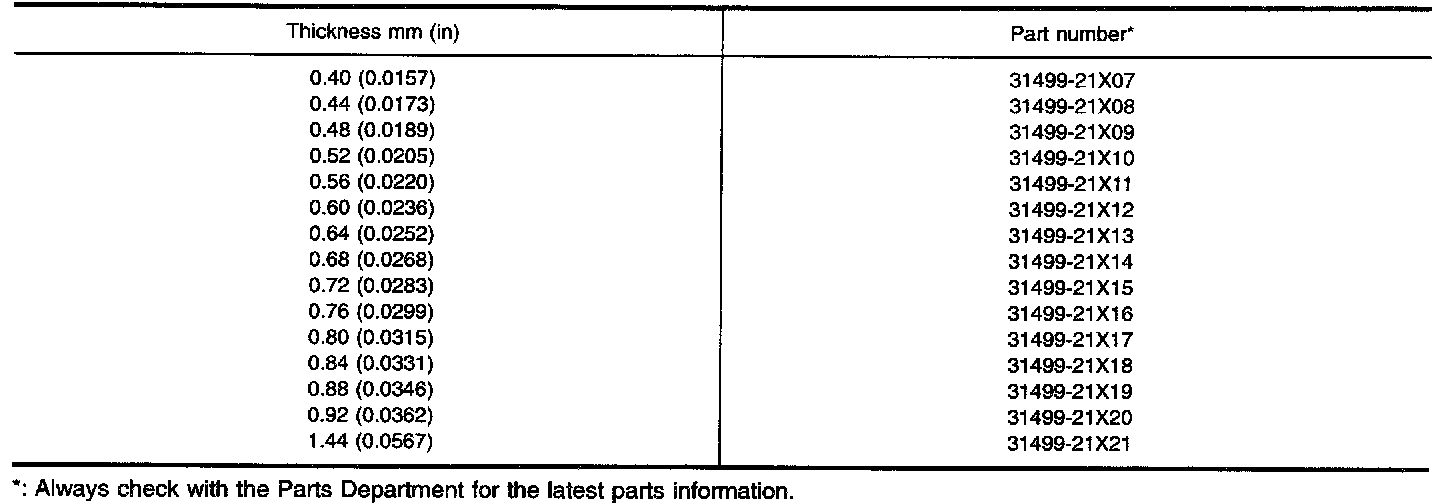

DIFFERENTIAL SIDE BEARING ADJUSTING SHIMS (FOR RE4FO3B)
DIFFERENTIAL SIDE BEARING ADJUSTING SHIMS (FOR RE4FO3W)

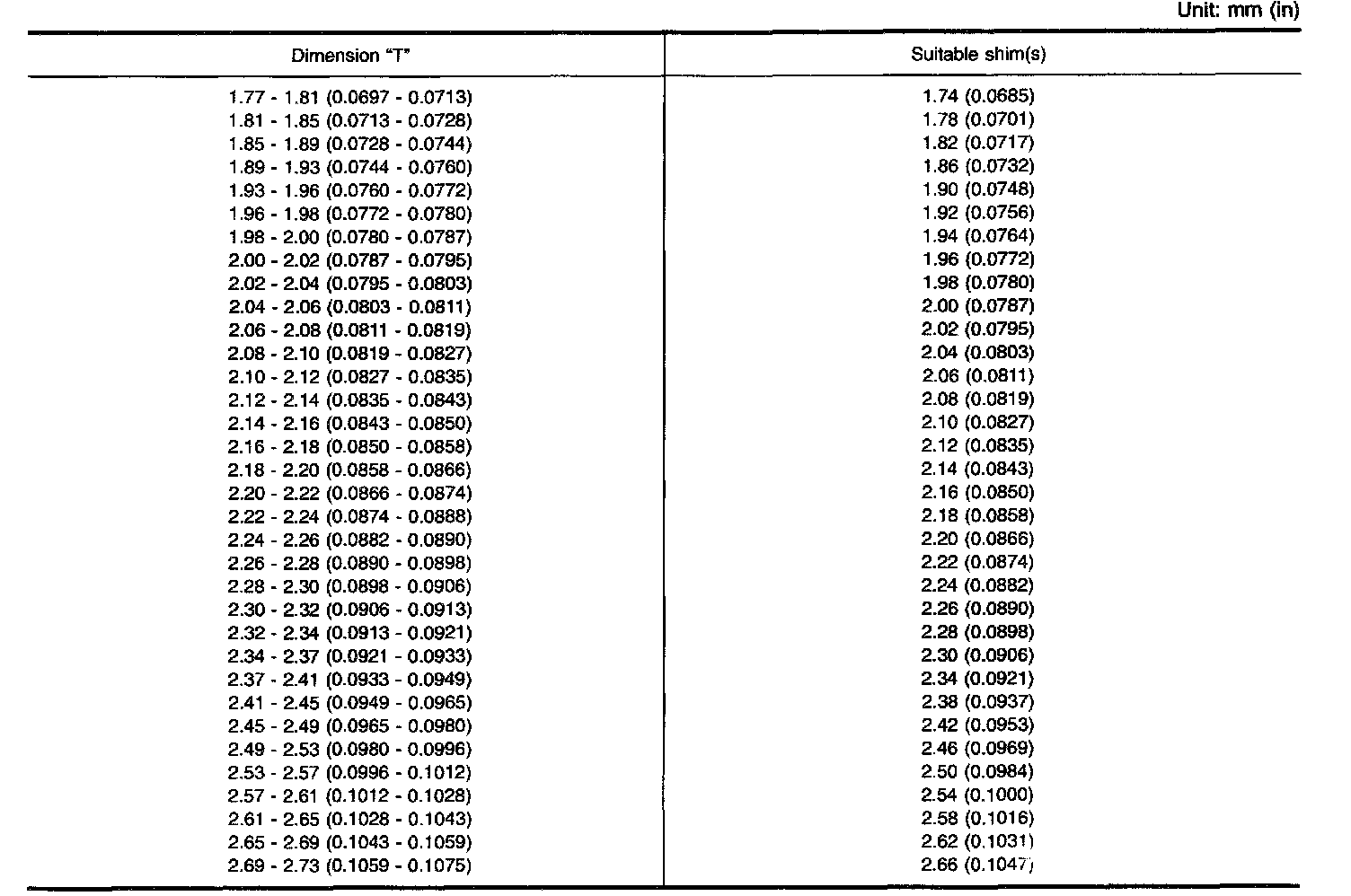

TABLE FOR SELECTING DIFFERENTIAL SIDE BEARING ADJUSTING SHIMS (FOR RE4FO3B)

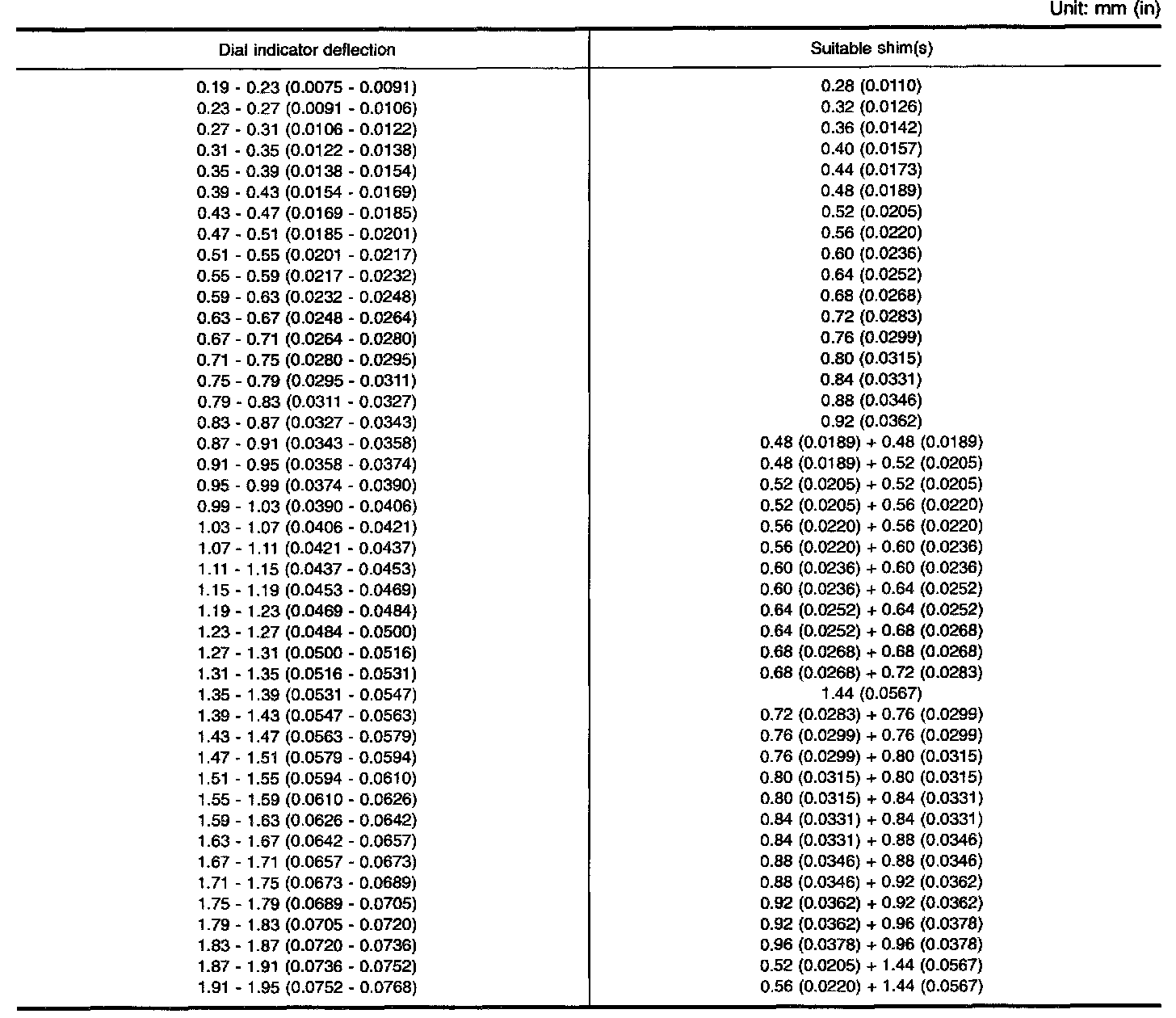

TABLE FOR SELECTING DIFFERENTIAL SIDE BEARING ADJUSTING SHIMS (FOR RE4FO3W)
Reduction Pinion Gear
BEARING PRELOAD
TURNING TORQUE
REDUCTION PINION GEAR BEARING ADJUSTING SHIMS
TABLE FOR SELECTING REDUCTION PINION GEAR BEARING ADJUSTING SHIM
Output Shaft

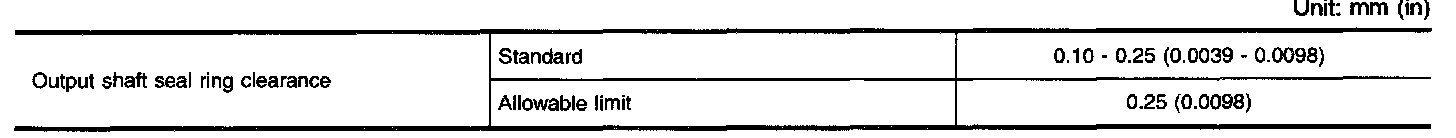

SEAL RING CLEARANCE
END PLAY
OUTPUT SHAFT END PLAY ADJUSTING SHIMS
Bearing Retainer
SEAL RING CLEARANCE
Total End Play
BEARING RACE FOR ADJUSTING TOTAL END PLAY
Reverse Clutch End Play

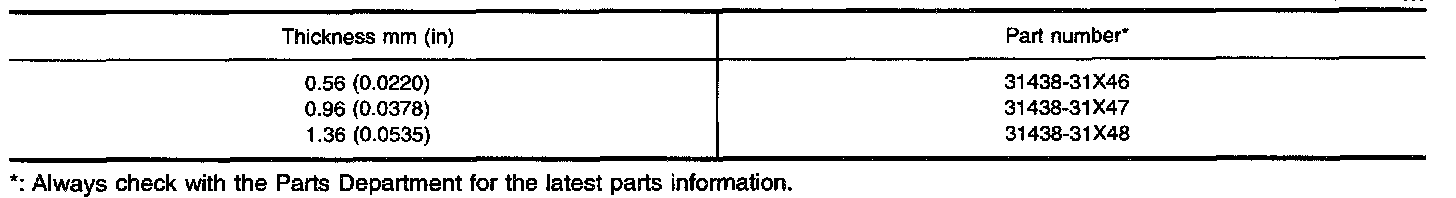

THRUST WASHERS FOR ADJUSTING REVERSE CLUTCH END PLAY

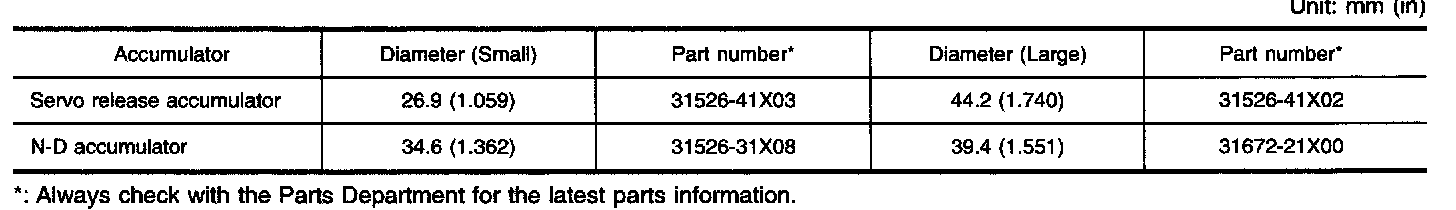

Accumulator
O-RING

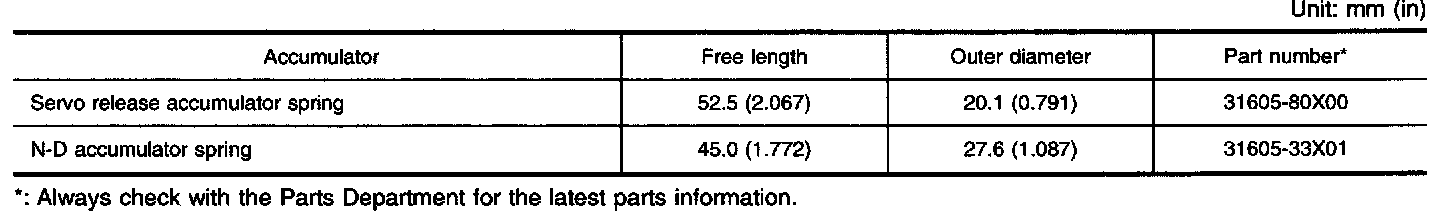

RETURN SPRING

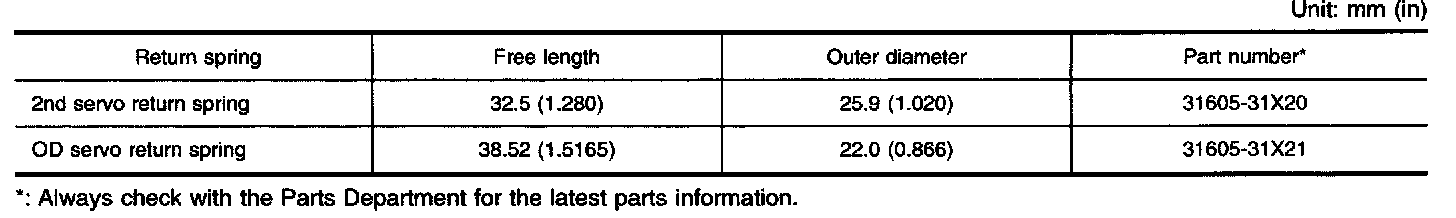

Band Servo
RETURN SPRING
Removal and Installation
Shift Solenoid Valves
Solenoid Valves

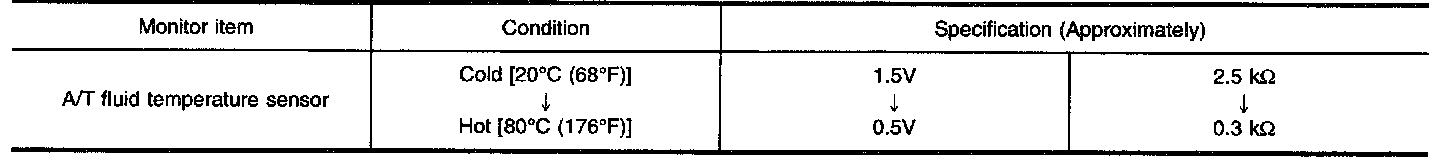

A/T Fluid Temperature Sensor
Revolution Sensor
Dropping Resistor
