Electrical Diagrams

DIAGNOSIS SENSOR UNIT

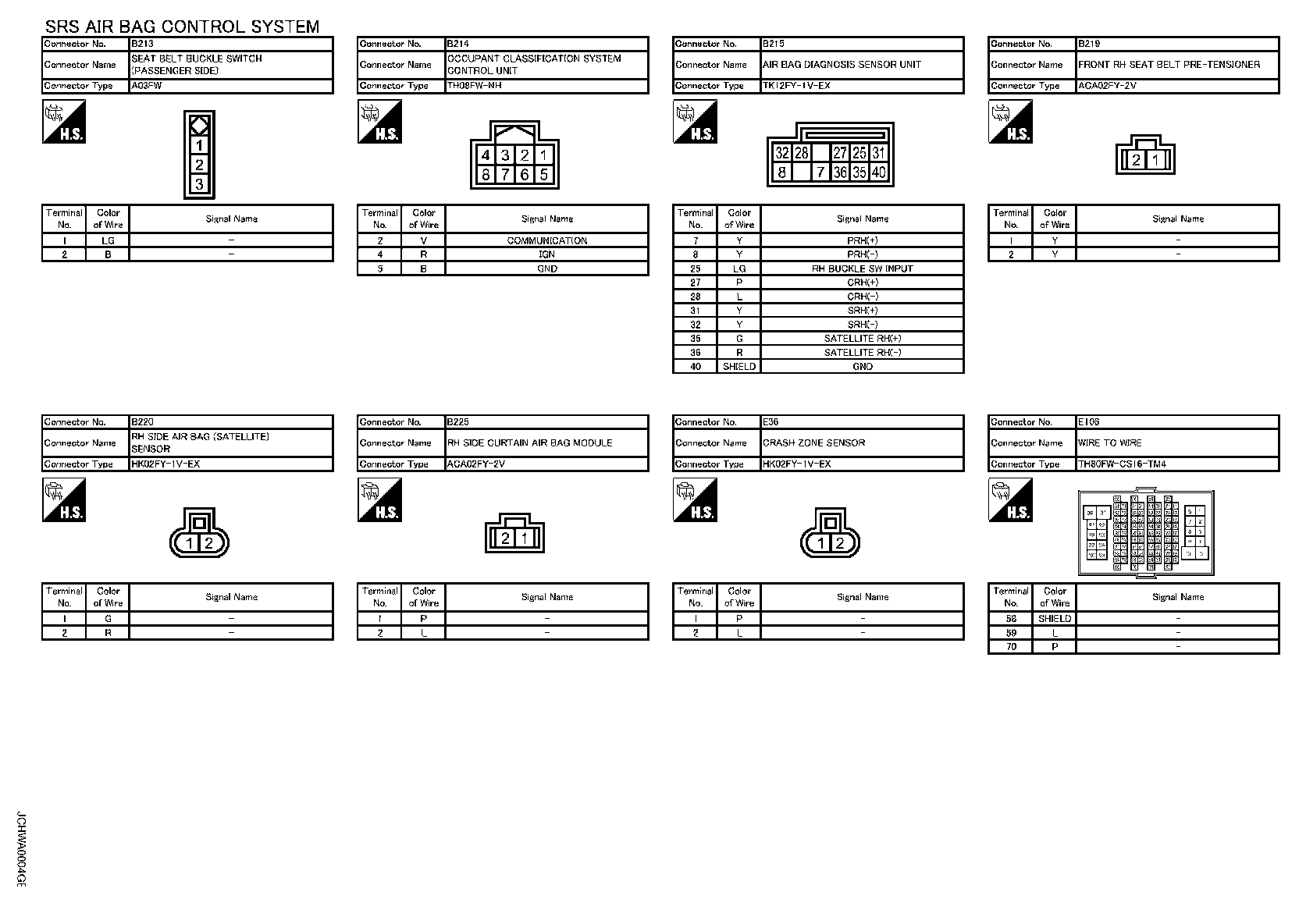

Wiring Diagram - SRS Air Bag Control System (Part 1):

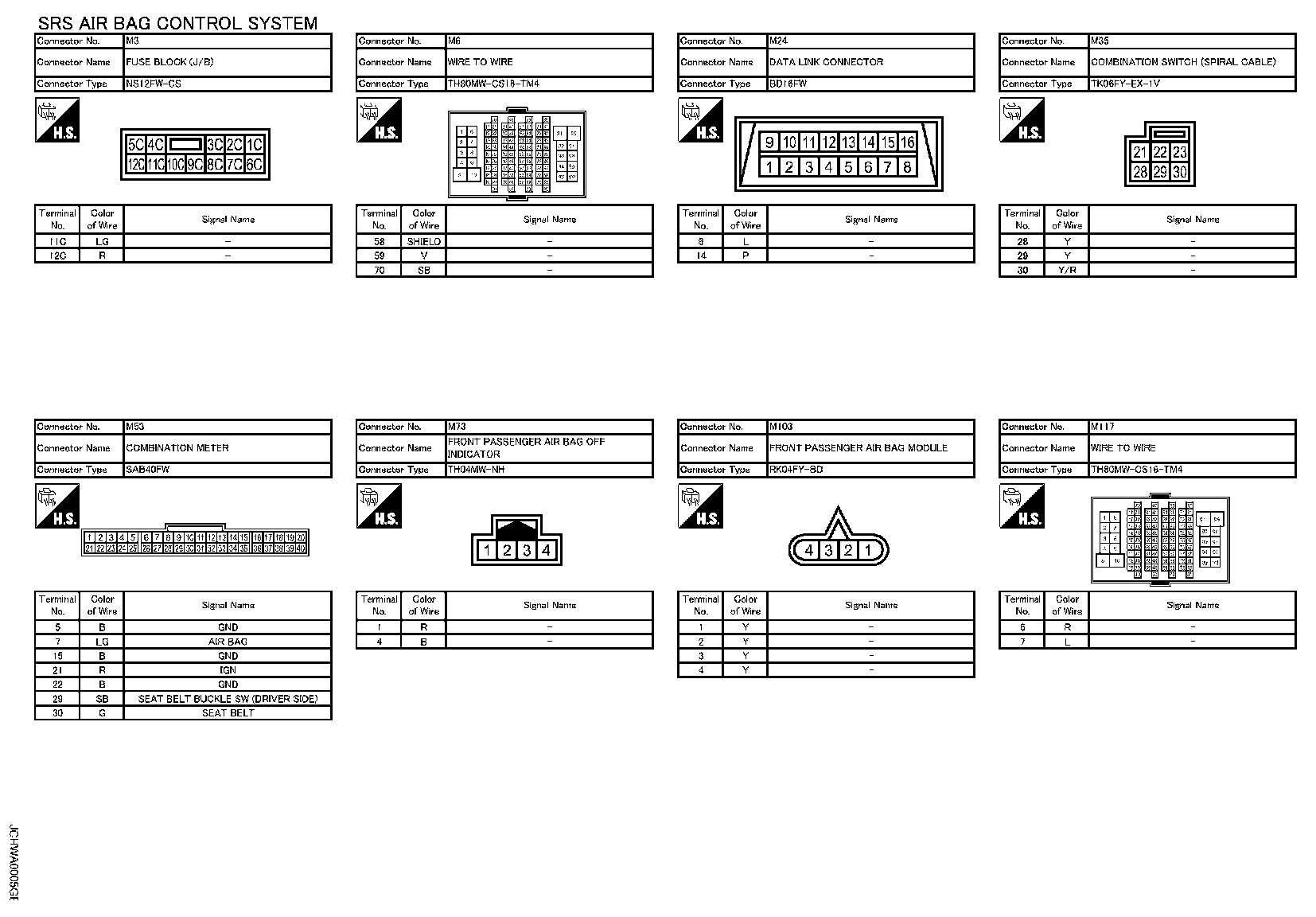

Wiring Diagram - SRS Air Bag Control System (Part 2):

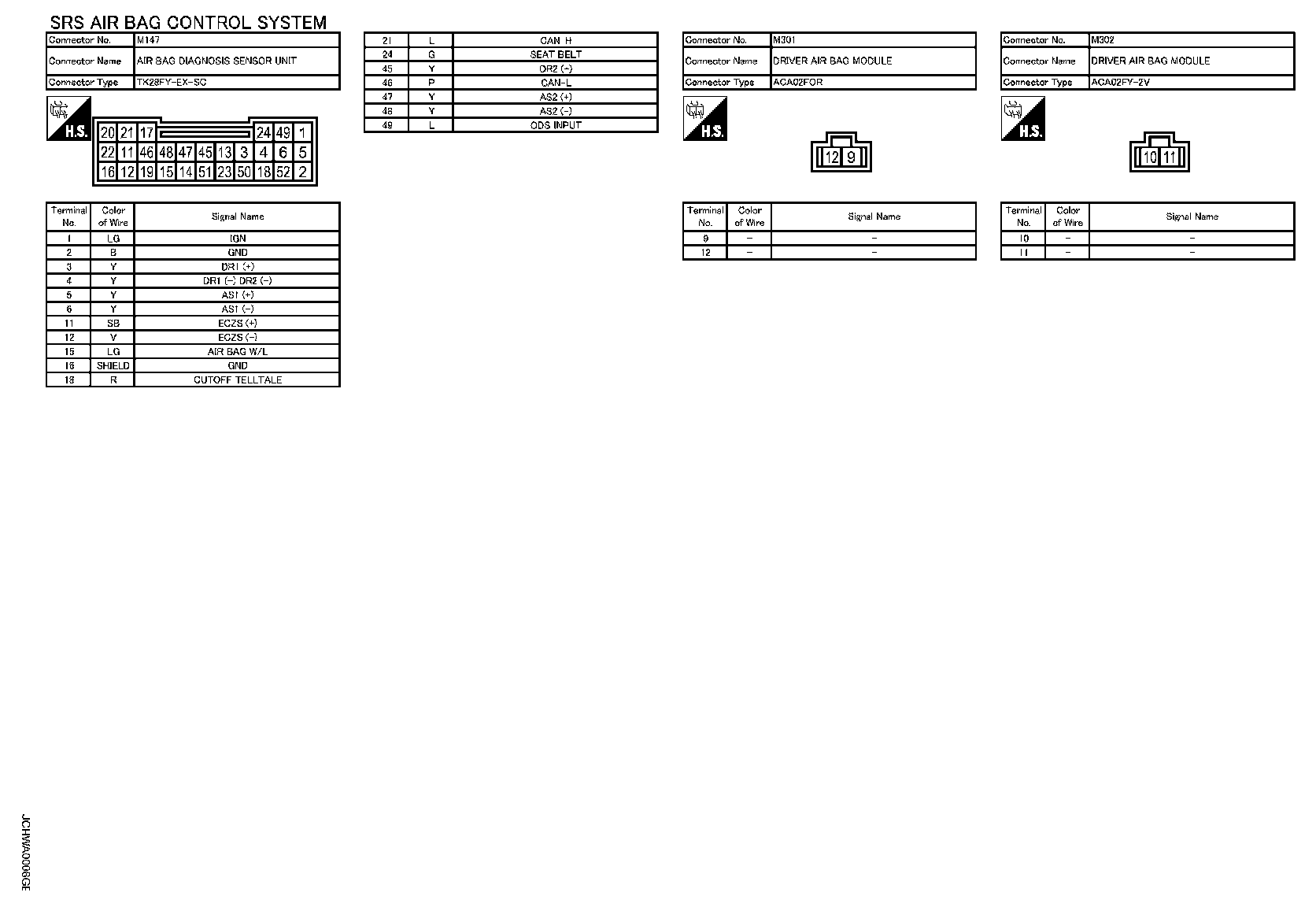

Wiring Diagram - SRS Air Bag Control System (Part 3):

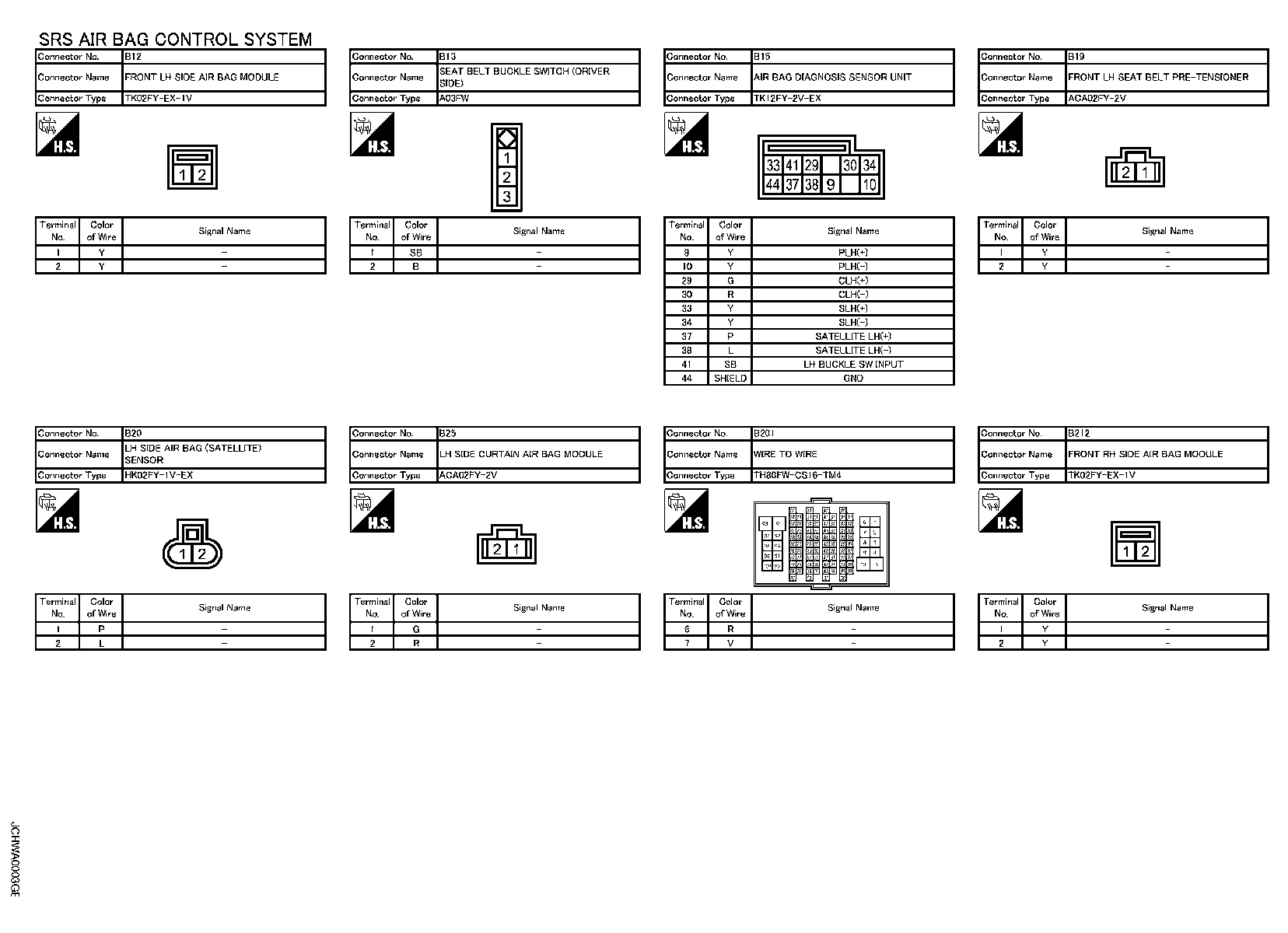

Wiring Diagram - SRS Air Bag Control System (Part 4):

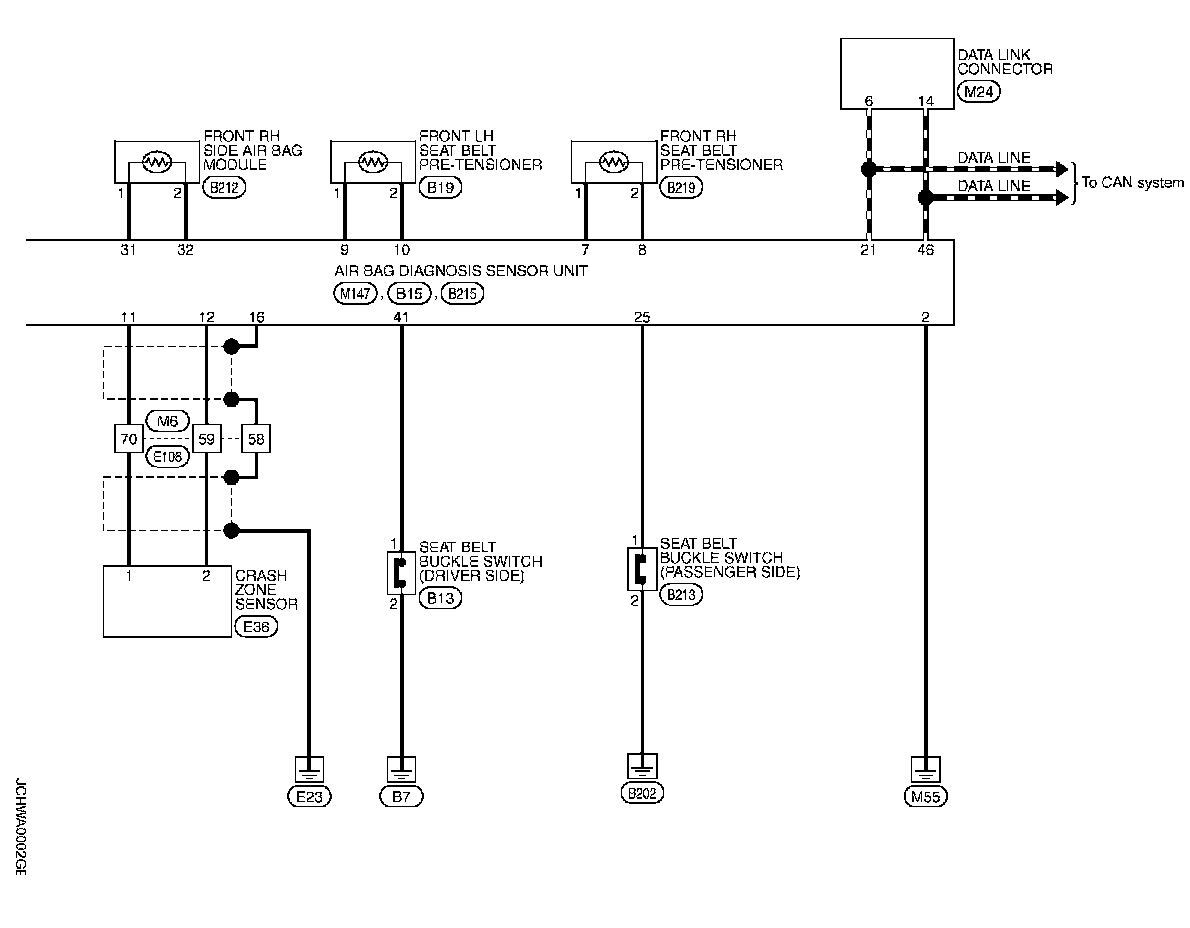

Wiring Diagram - SRS Air Bag Control System (Part 5):




Wiring Diagram - SRS Air Bag Control System (Part 6):




Wiring Diagram - SRS AIR BAG CONTROL SYSTEM
