Cylinder Head Assembly: Specifications

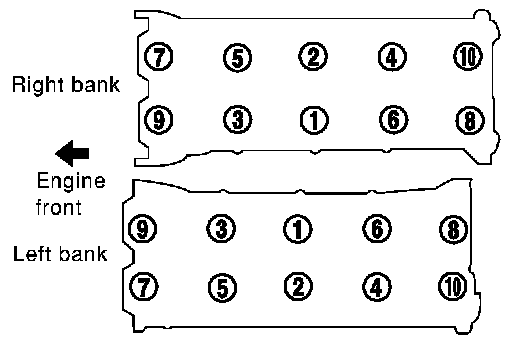

Cylinder Head Bolts





Whenever the size difference between "d1" and "d2" exceeds the limit, replace them with new one

Limit ("d1" - "d2") 0.18 mm (0.0071 in)





Tighten all bolts 44.1 Nm (4.5 kg-m, 33 ft-lb)
Turn all bolts 70 degrees
In reverse order
Loosen all bolts 0 Nm (0 kg-m, 0 ft-lb)
Tighten all bolts 44.1 Nm (4.5 kg-m, 33 ft-lb)
Turn all bolts 60 degrees
Turn all bolts 60 degrees again

Cylinder head distortion

Limit 0.1 mm (0.004 in)

Camshaft brackets





Tighten No. 9 to 12 1.96 Nm (0.20 kg-m, 1 ft-lb)
Tighten No. 1 to 8 1.96 Nm (0.20 kg-m, 1 ft-lb)
Tighten No. 13 to 14 1.96 Nm (0.20 kg-m, 1 ft-lb)
Tighten all bolts 5.88 Nm (0.60 kg-m, 4 ft-lb)
Tighten No. 1 to 12 10.41 Nm (1.1 kg-m, 8 ft-lb)
Tighten No. 13 to 14 31.35 Nm (3.2 kg-m, 23 ft-lb)
