Front Wiper and Washer System





FRONT WIPER AND WASHER SYSTEM

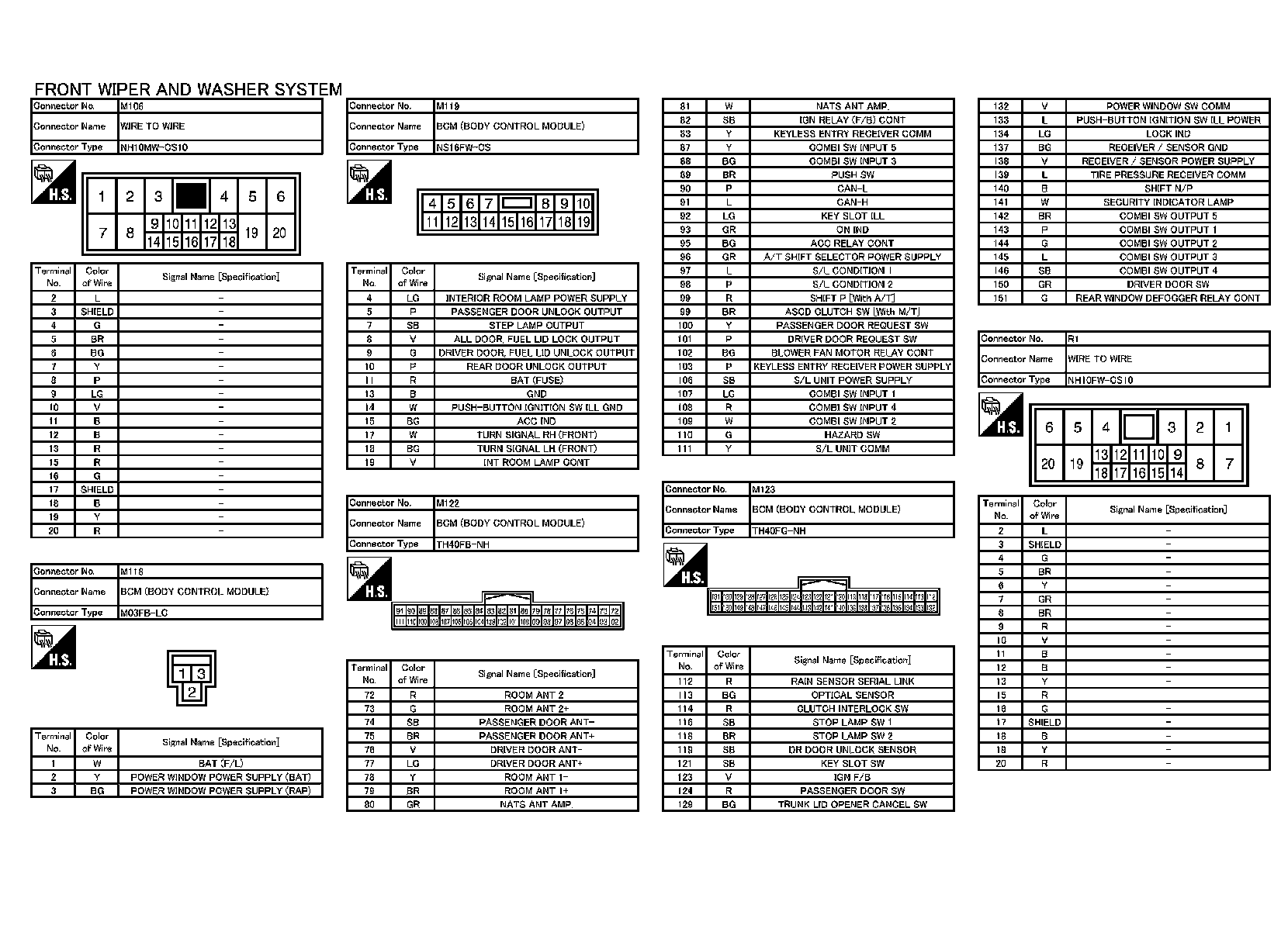

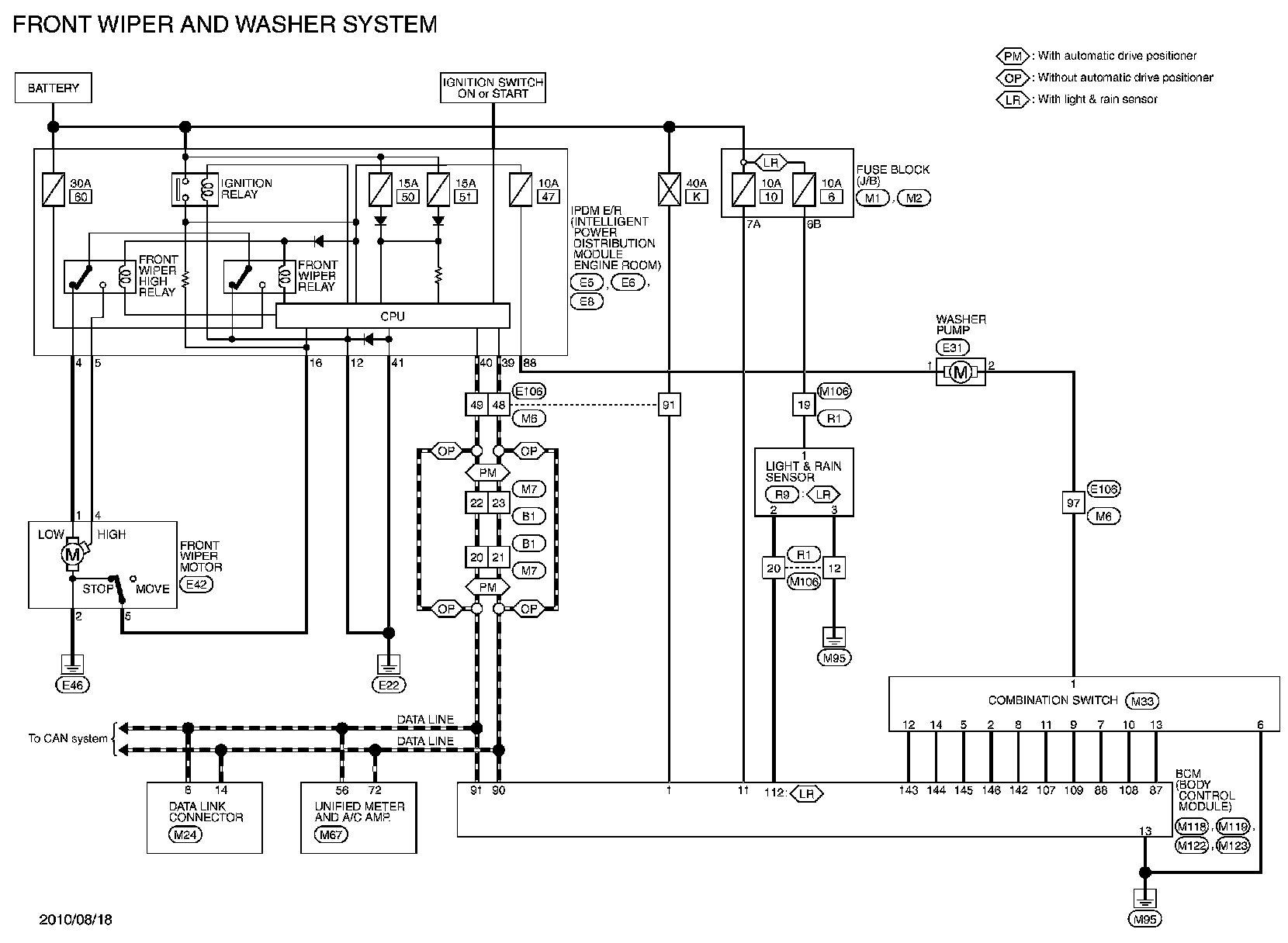

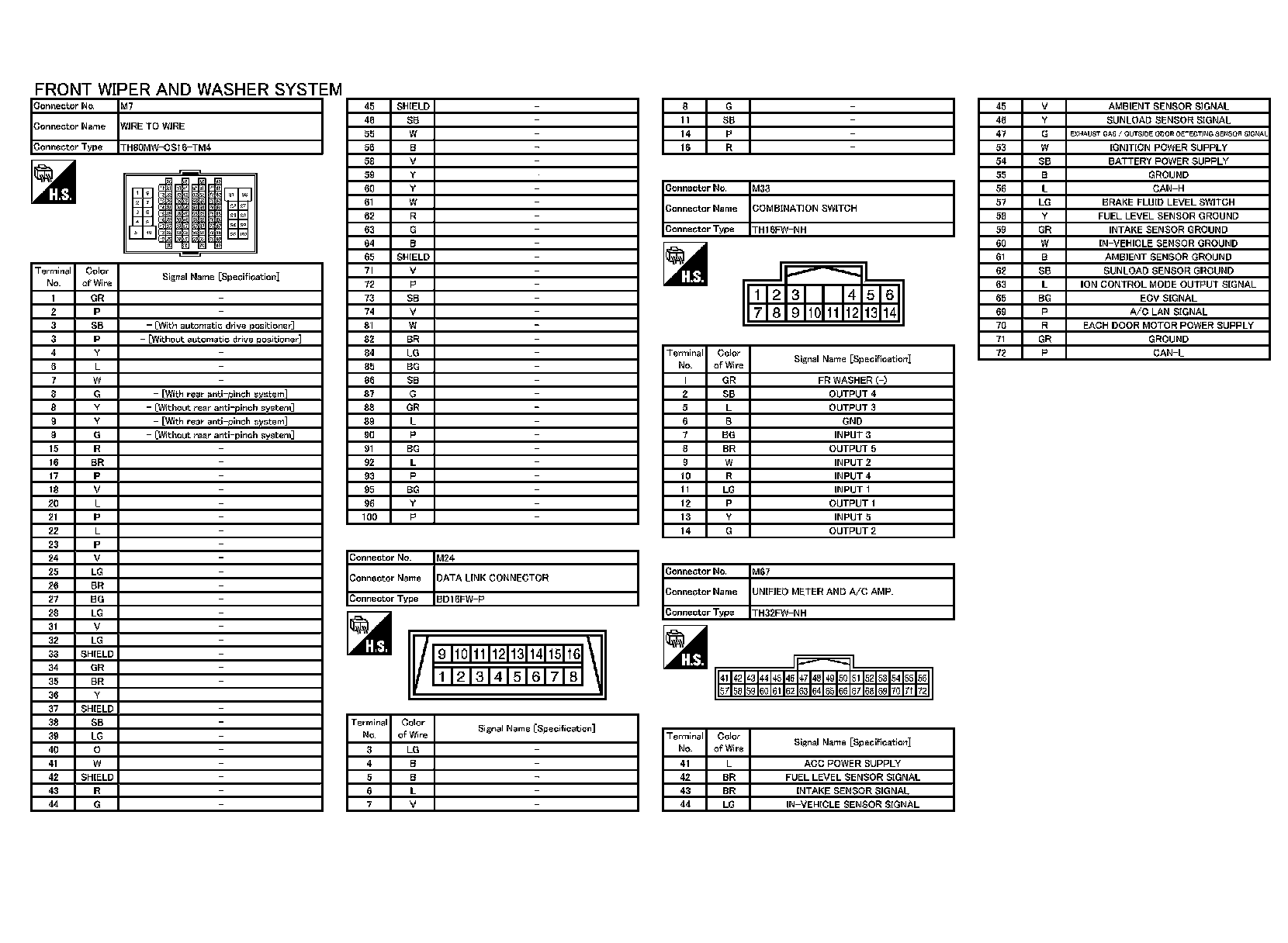

Wiring Diagram - FRONT WIPER AND WASHER SYSTEM -


NOTE:
Although wiring diagram includes "Light & rain sensor" the light function is not used. This service manual indicates "Rain sensor".
