Emission Control Systems: Locations

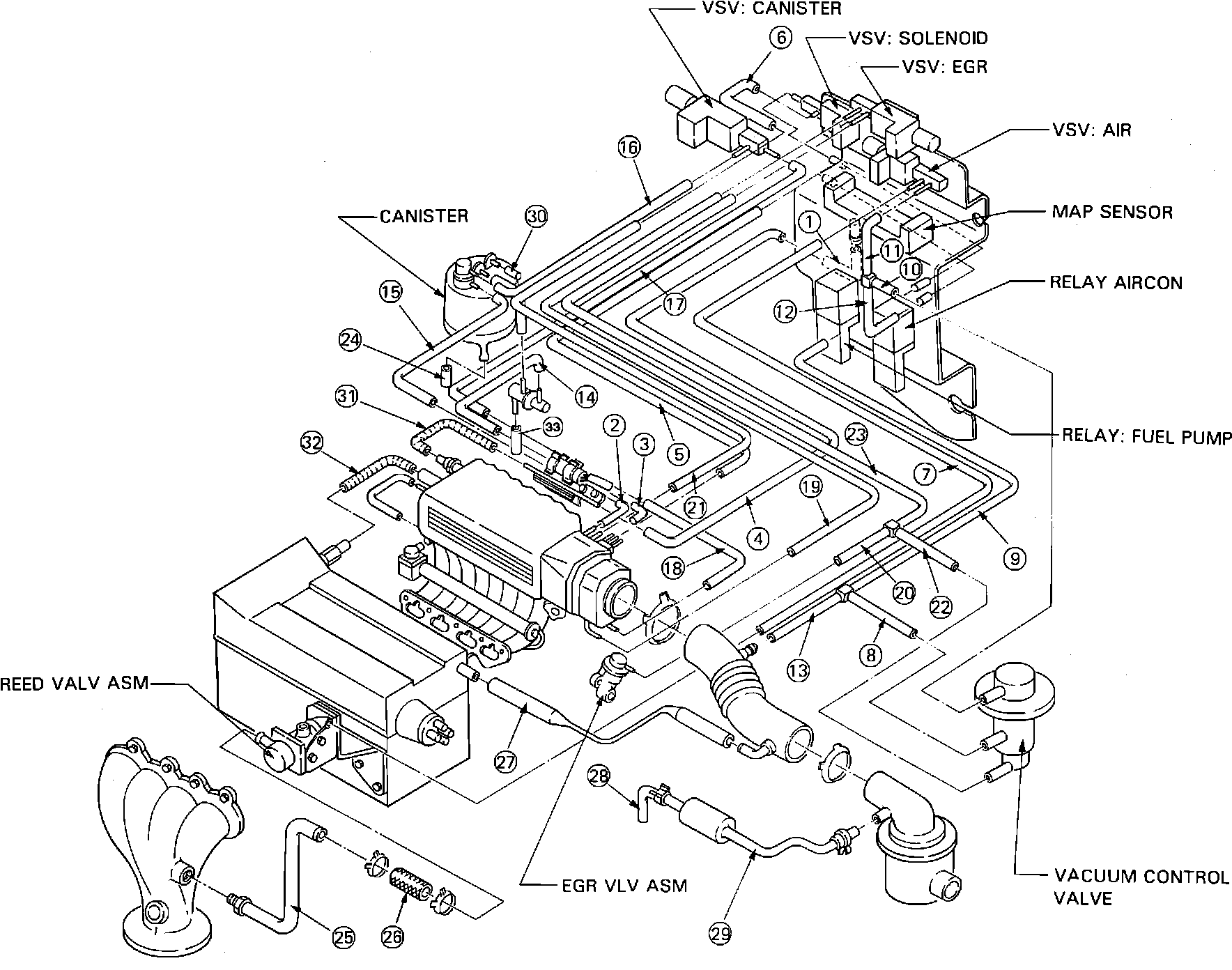

Component Layout - DOHC:







1. Hose; MAP Sensor - Pipe
2. Hose; Vapor Canister - Common Chamber
3. Hose; Tank Pressure Control Valve - Common Chamber
4. Hose; Common Chamber Pipe - MAP Sensor
5. Hose; Common Chamber - VSV Air Joint Pipe
6. Hose; VSV Solenoid - Emission Control Bracket
7. Hose; Reed Valve - VSV
8. Hose; Air Duct Joint Pipe - Vacuum Control Valve
9. Hose; Air Duct Joint Pipe - Emission Control Bracket
10. Hose; VSV (AIR) Joint Pipe - Vacuum Control Valve
11. Hose; VSV (AIR) - Joint Pipe
12. Hose; Emission Control Bracket - Joint Pipe
13. Hose; Joint Pipe - Air Duct
14. Hose; Tank Pressure Control Valve - Common Chamber
15. Hose; Vapor Canister - Common Chamber
16. Hose; Vapor Canister - VSV
17. Hose; Canister VSV - Common Chamber Pipe
18. Hose; Common Chamber Pipe - Throttle Valve Vacuum Port
19. Hose; Throttle Valve Vacuum Port - EGR Vacuum Switching Valve
20. Hose; EGR Valve - Joint Pipe
21. Hose; Common Chamber - VSV: Solenoid
22. Hose; Joint Pipe - Vacuum Control Valve
23. Hose; EGR Vacuum Switching Valve - Joint Pipe
24. Hose; Canister Drain
25. Suction Pipe (AIR)
26. Hose; Suction Pipe - Reed Valve Assembly
27. Hose; (PCV) Head Cover - Air Duct
28. Hose; Reed Valve - Resonator
29. Resonator
30. Rubber Cap
31. Hose; Vacuum Pipe - Common Chamber
32. Hose; PCV Valve - Common Chamber
33. Hose; Tank Pressure Control Valve - Fuel Tank
