Fig 14.13

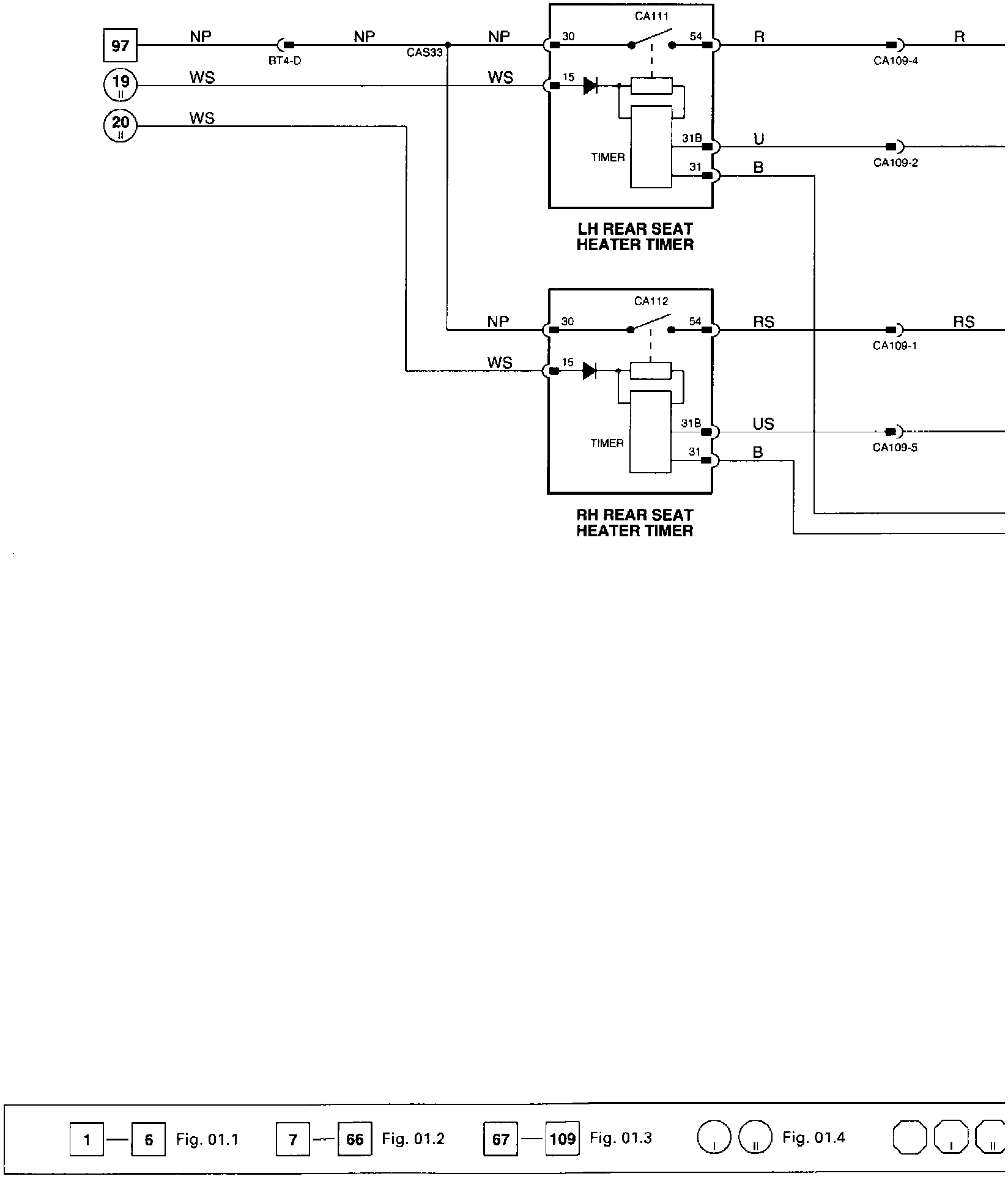

�.V"[GV"Rear Seat Heaters:




Wiring Diagram

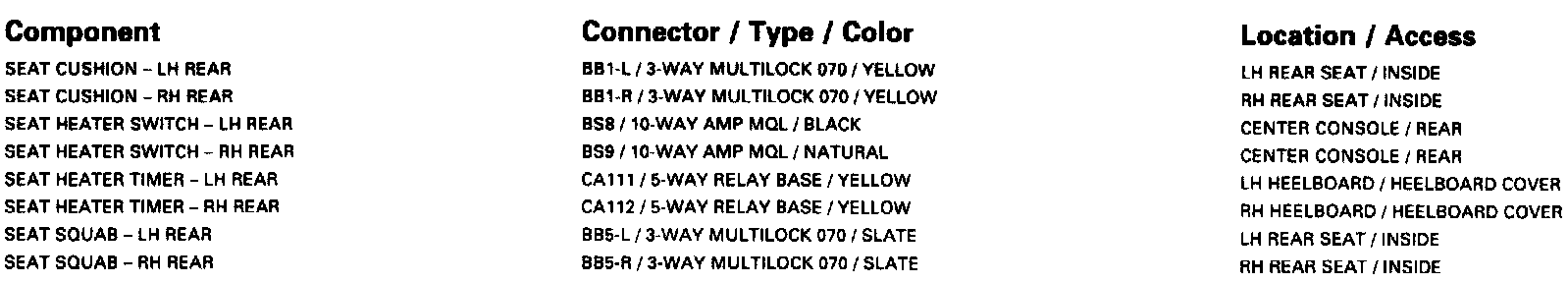

Rear Seat Heaters: Components:




Component Informations

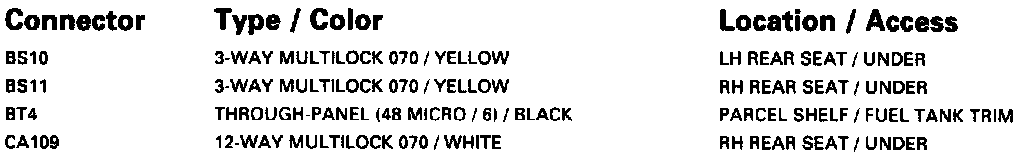

Rear Seat Heaters: Harness-To-Harness Connectors:




Harness-To-Harness Connector Information

Rear Seat Heaters: Grounds:




Ground Information
