Starter Motor




Component ID: 537
Component : STARTER

Connector:

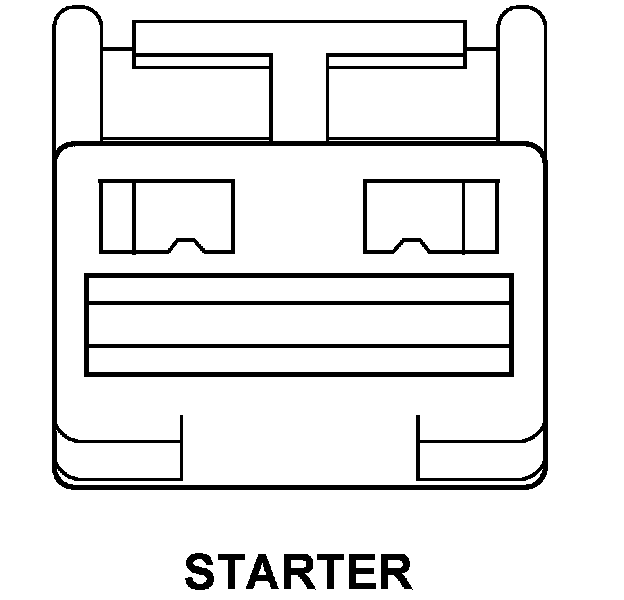

Name : STARTER
Color :
# of pins : 1




Pin Description Circuit
1 ENGINE STARTER MOTOR RELAY OUTPUT T750 12YL/GY

Component Location - 14




Component Location - 12






Connector:

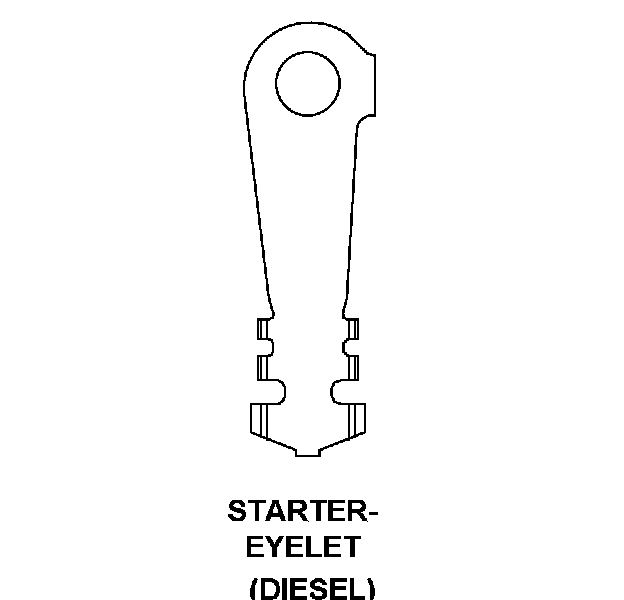

Name : STARTER-EYELET
Color :
# of pins : 1
Qualifier : (DIESEL)




Pin Description Circuit
1 B(+) A8 4RD
Pin Description Circuit
1 FUSED B(+) A11 8BR/RD

Component Location - 14




Component Location - 12






Connector:

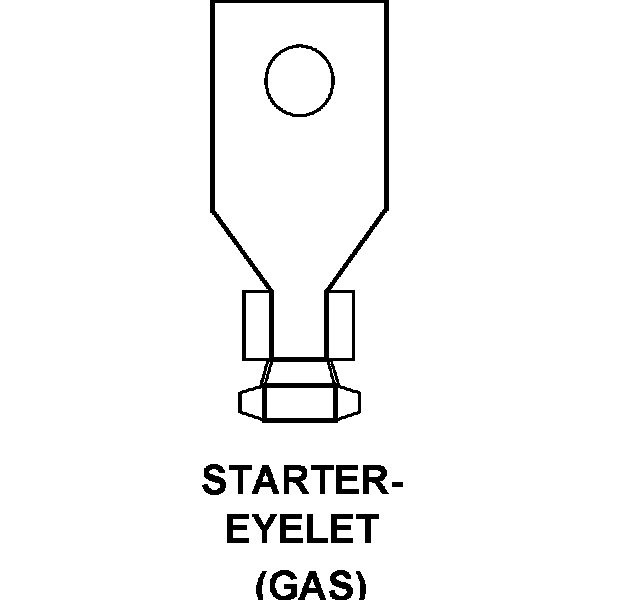

Name : STARTER-EYELET
Color :
# of pins : 1
Qualifier : (GAS)




Pin Description Circuit
1 FUSED B(+) A11 10BR/RD
Pin Description Circuit
1 B(+) A8 6RD

Component Location - 14




Component Location - 12
