C105
Component ID: 24
Component : C105
Connector:
Name : C105
Color :
# of pins : 48
Gender : FEMALE
Pin Circuit Description
1 F924 20PK/YL FUSED RUN RELAY OUTPUT
2 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
3 A907 14RD FUSED B(+)
4 A35 18RD/DG FUSED B(+)
5 F921 20PK/YL FUSED RUN RELAY OUTPUT
6 - -
7 - -
8 A909 14RD FUSED B(+)
9 K504 20BR DRIVETRAIN 5 VOLT SUPPLY
10 D54 20WT CAN B BUS (-)
11 D55 20WT/OR CAN B BUS (+)
12 A930 14RD POWER OUTLET RELAY OUTPUT
13 F941 20PK/LG FUSED IGNITION SWITCH OUTPUT (RUN-START)
14 L1 18WT/LG BACKUP LAMP FEED
15 N4 20DB/YL FUEL LEVEL SENSOR NO. 1 SIGNAL
16 L62 18WT/OR RIGHT REAR TURN SIGNAL CONTROL
17 L63 18WT/DG LEFT REAR TURN SIGNAL CONTROL
18 L777 20WT/VT FUSED PARK LAMP RELAY OUTPUT
19 L778 20WT/LB FUSED PARK LAMP RELAY OUTPUT
20 B3 20DG/YL LEFT REAR WHEEL SPEED SENSOR SIGNAL
21 B4 20DG/GY LEFT REAR WHEEL SPEED SENSOR SUPPLY
22 - -
23 K107 20VT/WT ESM SIGNAL
24 A109 16OR/RD FUEL PUMP RELAY OUTPUT
25 X778 20GY/DG PARK ASSIST DISPLAY SUPPLY
26 Z172 20BK/OR GROUND
27 L50 18WT/TN BRAKE LAMP SWITCH OUTPUT
28 B1 20DG/DB RIGHT REAR WHEEL SPEED SENSOR SIGNAL
29 B2 20DG/LB RIGHT REAR WHEEL SPEED SENSOR SUPPLY
30 A922 16RD FUSED B(+)
31 - -
32 - -
33 - -
34 - -
35 - -
36 - -
37 - -
38 - -
39 - -
40 - -
41 D778 20WT/OR FRONT PARK ASSIST DISPLAY SIGNAL
42 K977 20BR/WT MODE SELECT
43 Z210 20BK GROUND
44 D64 20WT/LB CAN C BUS (-)
45 D65 20WT/LG CAN C BUS (+)
46 G95 20VT/BR 4WD NEUTRAL INDICATOR
47 A926 18RD/TN FUSED B(+)
48 A927 18RD/BR FUSED B(+)

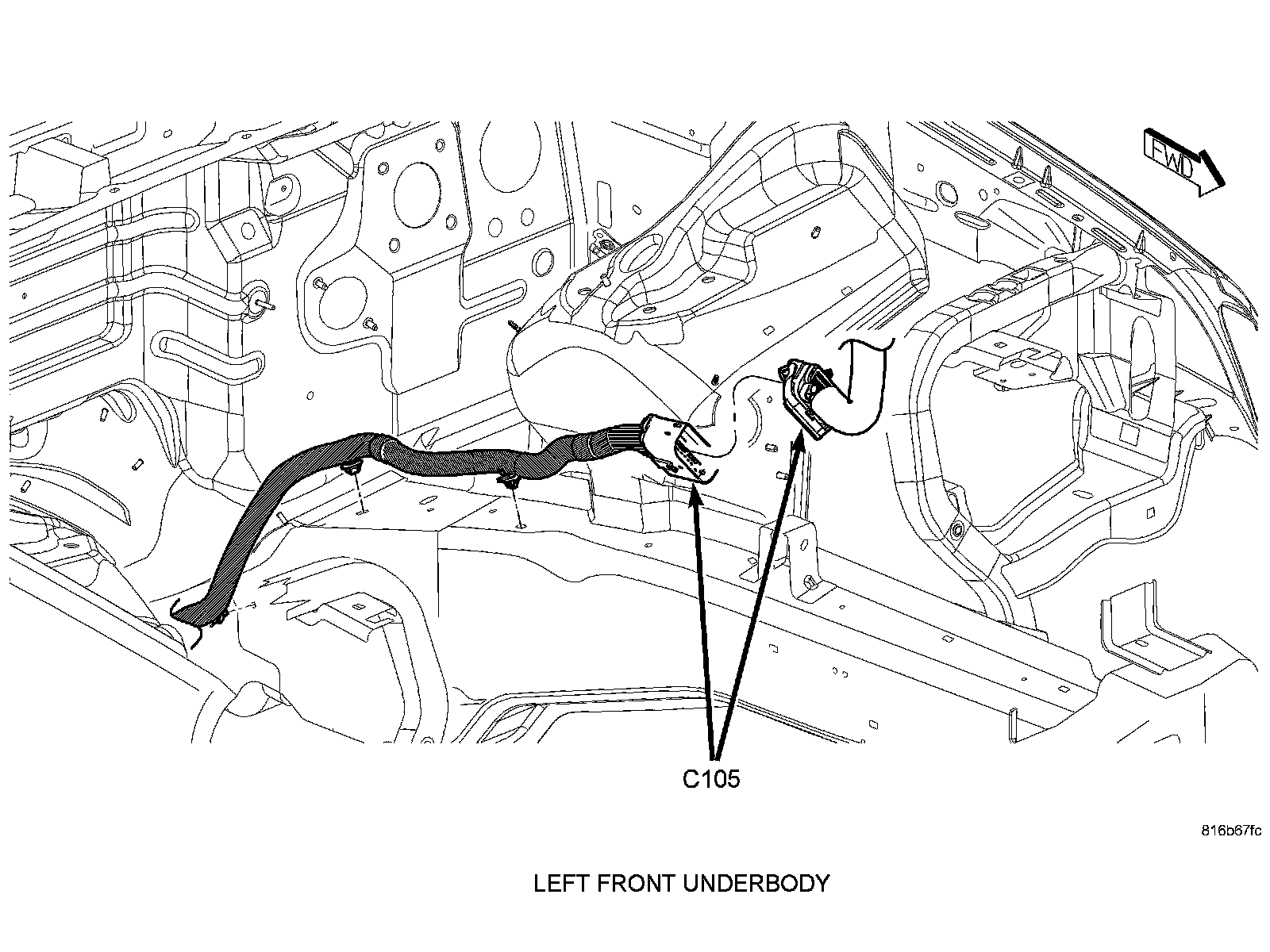

Component Location - 1
Component Location - 73
Connector:
Name : C105
Color :
# of pins : 48
Gender : MALE
Pin Circuit Description
1 F924 20PK/YL FUSED RUN RELAY OUTPUT
2 D508 20WT/TN COM-LIN TIRE PRESSURE MONITOR LAN
3 A907 14RD/DB FUSED B(+)
4 A35 18RD/DG REAR FOG LAMP RELAY OUTPUT
5 F921 20PK/GY FUSED RUN RELAY OUTPUT
6 B400 14DG TRAILER TOW ELECTRIC BRAKE OUTPUT
7 L76 18WT/BR FUSED PARK LAMP RELAY OUTPUT
8 A909 14RD FUSED B(+)
9 K504 20BR DRIVETRAIN 5 VOLT SUPPLY
10 D54 20WT CAN B BUS (-)
11 D55 20WT/OR CAN B BUS (+)
12 A930 14RD POWER OUTLET RELAY OUTPUT
12 A930 14RD/WT POWER OUTLET RELAY OUTPUT
13 F941 20PK/LG FUSED IGNITION SWITCH OUTPUT (RUN-START)
14 L1 18WT/LG BACKUP LAMP FEED
15 N4 20DB/YL FUEL LEVEL SENSOR NO. 1 SIGNAL
16 L62 18WT/OR RIGHT REAR TURN SIGNAL CONTROL
17 L63 18WT/DG LEFT REAR TURN SIGNAL CONTROL
18 L777 20WT/VT FUSED PARK LAMP RELAY OUTPUT
19 L778 20WT/DB FUSED PARK LAMP RELAY OUTPUT
20 B3 20DG/YL LEFT REAR WHEEL SPEED SENSOR SIGNAL
21 B4 20DG/WT LEFT REAR WHEEL SPEED SENSOR SUPPLY
22 K106 20VT/LB NVLD SOL CONTROL
23 K107 20BR/LB ESM SIGNAL
24 A109 16TN/RD FUEL PUMP RELAY OUTPUT
25 L614 18WT/DB TRAILER TOW RIGHT STOP/TURN SIGNAL
26 L615 18WT/YL TRAILER TOW LEFT STOP/TURN SIGNAL
27 L50 18WT/TN BRAKE LAMP SWITCH OUTPUT
28 B1 20DG/DB RIGHT REAR WHEEL SPEED SENSOR SIGNAL
29 B2 20DG/WT RIGHT REAR WHEEL SPEED SENSOR SUPPLY
30 A922 16RD FUSED B(+)
31 D702 20WT/YL PARK ASSIST SENSOR NO. 1 SIGNAL
32 D708 20WT/LB PARK ASSIST SENSOR NO. 5 SIGNAL
33 D709 20WT/BR PARK ASSIST SENSOR NO. 6 SIGNAL
34 D706 20WT/TN PARK ASSIST SENSOR NO. 3 SIGNAL
35 D707 20WT/LG PARK ASSIST SENSOR NO. 4 SIGNAL
36 D705 20WT/OR PARK ASSIST SENSOR NO. 2 SIGNAL
37 X778 20GY/DB PARK ASSIST DISPLAY SUPPLY
38 Z172 20BK/OR GROUND
39 Z169 20BK/LG GROUND
40 X702 20GY/LB FRONT PARK ASSIST SENSOR SUPPLY
41 K977 20BR/LB MODE SELECT
42 K977 20BR/LB MODE SELECT
43 Z210 20BK GROUND
44 D64 20WT/LB CAN C BUS (-)
45 D65 20WT/LG CAN C BUS (+)
46 G95 20VT/WT 4WD NEUTRAL INDICATOR
47 A926 18RD FUSED B(+)
47 A926 18RD/TN FUSED B(+)
48 A927 18RD/BR FUSED B(+)
Component Location - 1
Component Location - 73
