Evaporator Core: Service and Repair



Service repair no - 82.25.20

Removal
1. Remove heater. Service and Repair

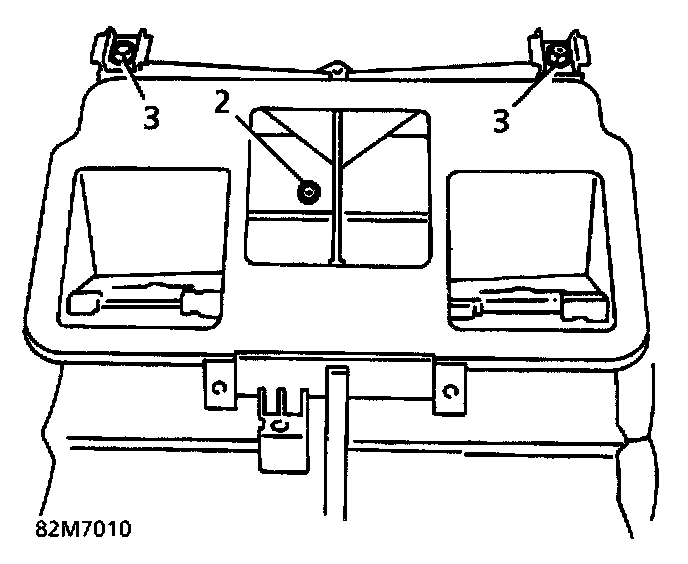

2. Remove screw inside centre vent duct.





3. Remove 2 bolts securing evaporator to heater unit.

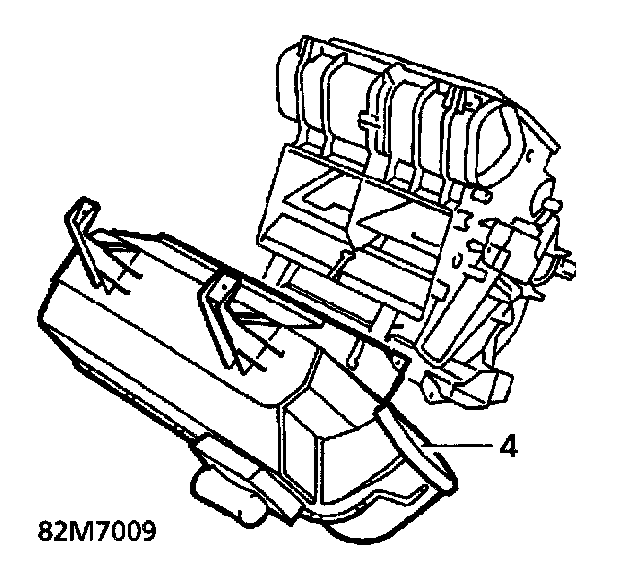

4. Remove evaporator from heater unit.





Refit
5. Reverse removal procedure.
