Compressor Magnetic Clutch Circuit


Compressor Magnetic Clutch Circuit

CIRCUIT DESCRIPTION
A/C amplifier switches the A/C magnetic clutch relay ON, thus turning the A/C compressor magnetic clutch ON.

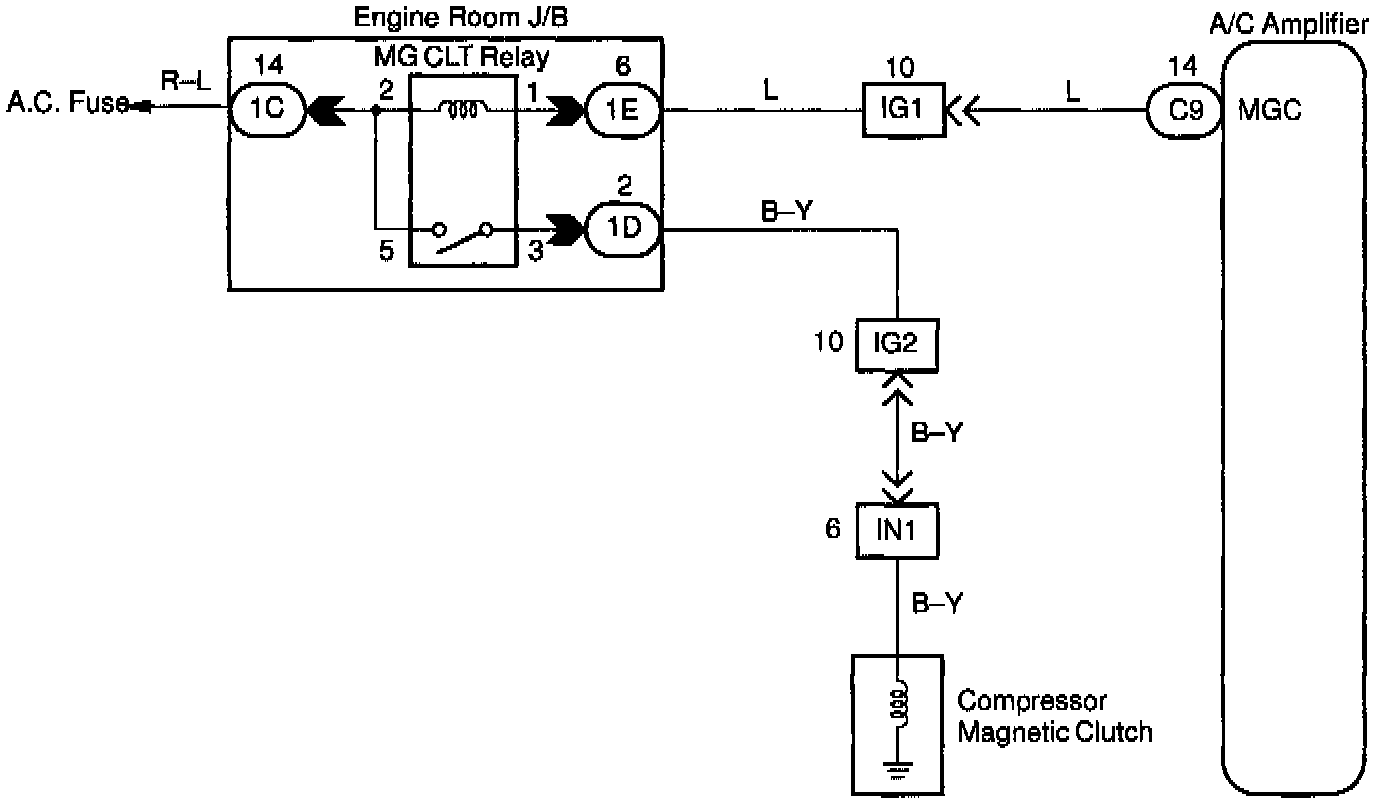

WIRING DIAGRAM

Step 1:




Step 2:




Step 3:

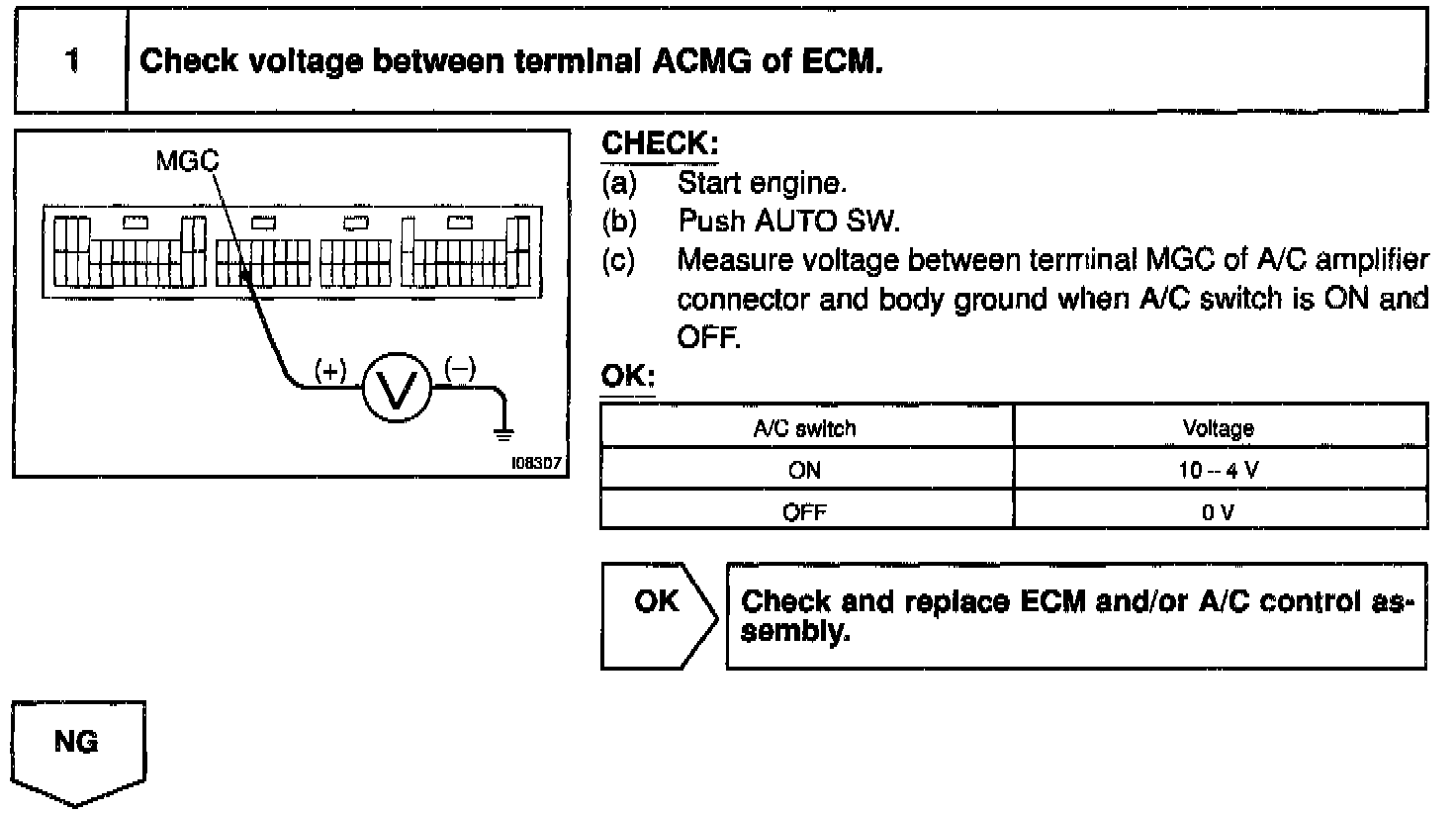

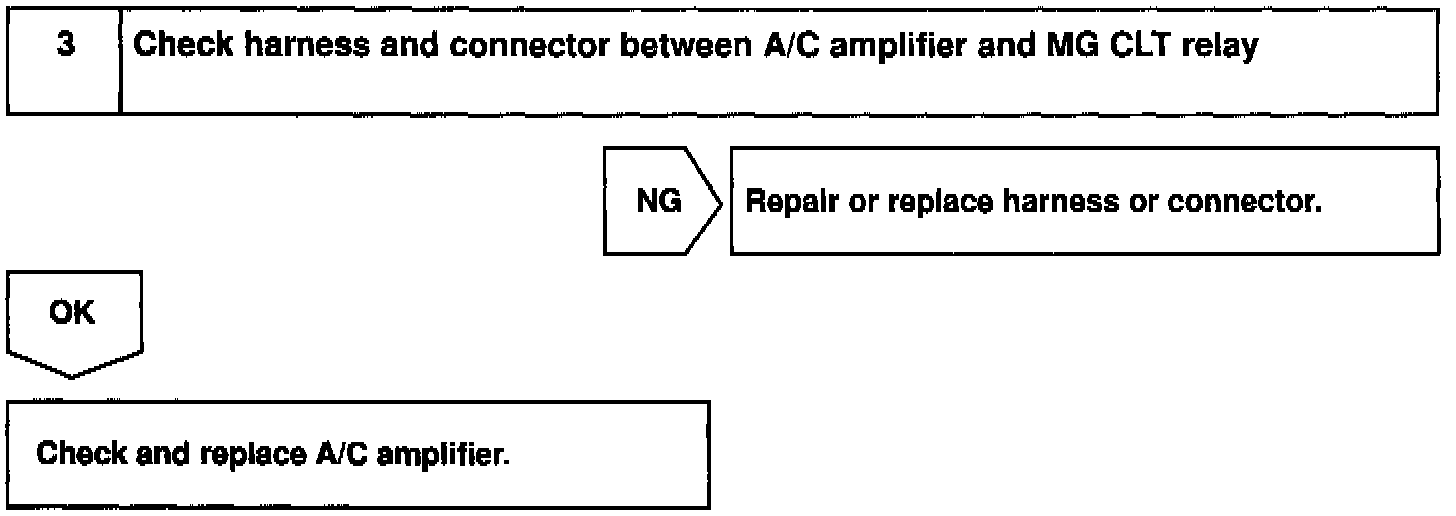

INSPECTION PROCEDURE
