Pinout Values and Diagnostic Parameters
TERMINALS OF ECUTerminals Of ECU/Pinouts - Multi-Display Assy Part 1:
Terminals Of ECU/Pinouts - Multi-Display Assy Part 2:
1. MULTI DISPLAY ASSY

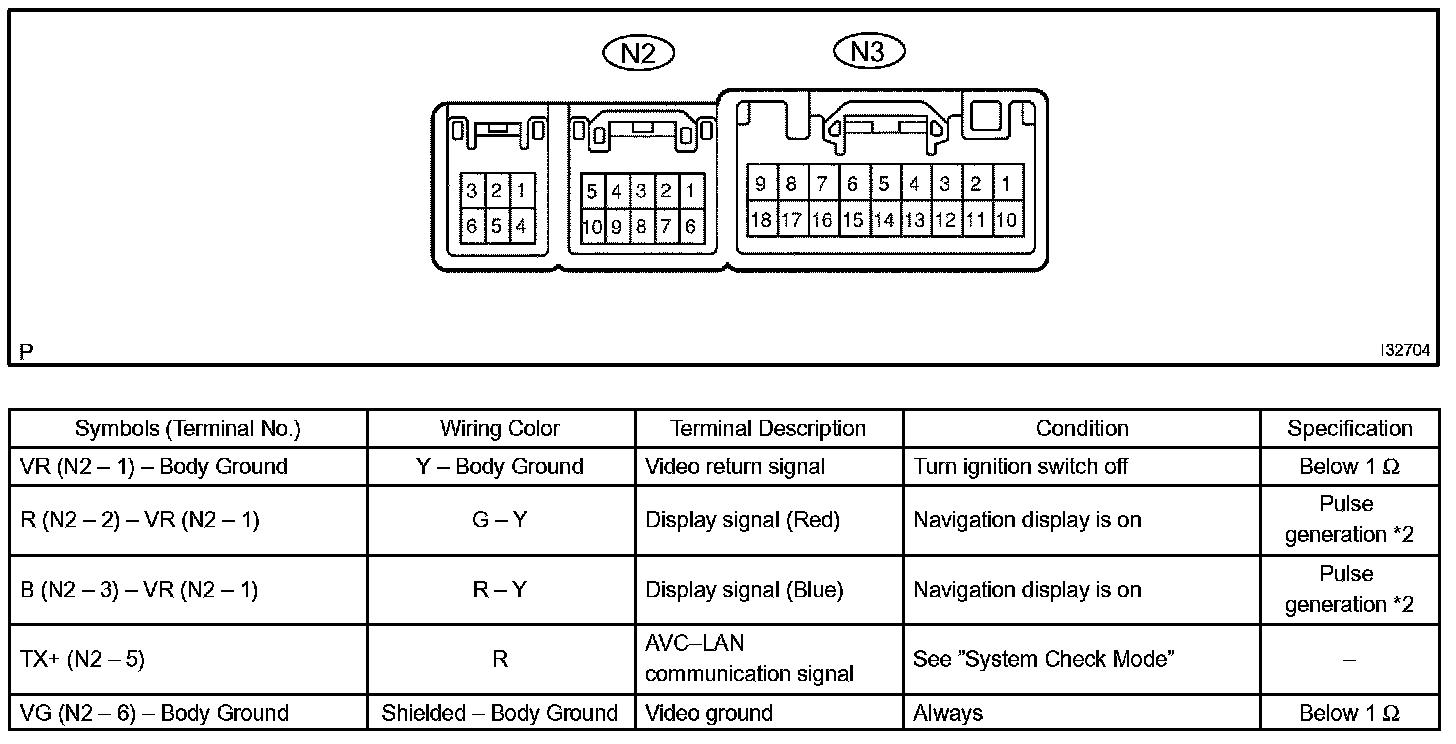

Terminals Of ECU/Pinouts - Navigation ECU Part 1:

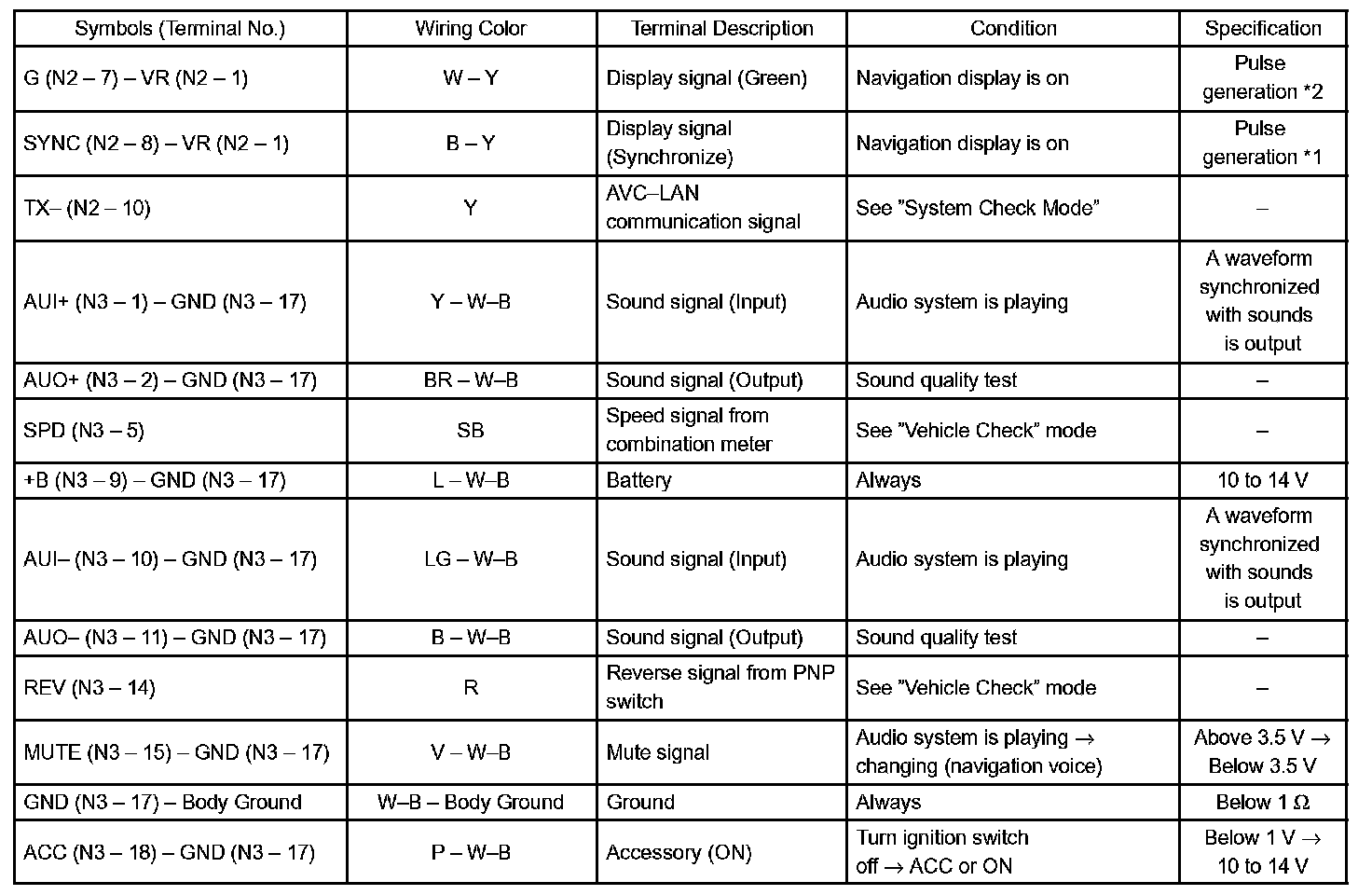

Terminals Of ECU/Pinouts - Navigation ECU Part 2:

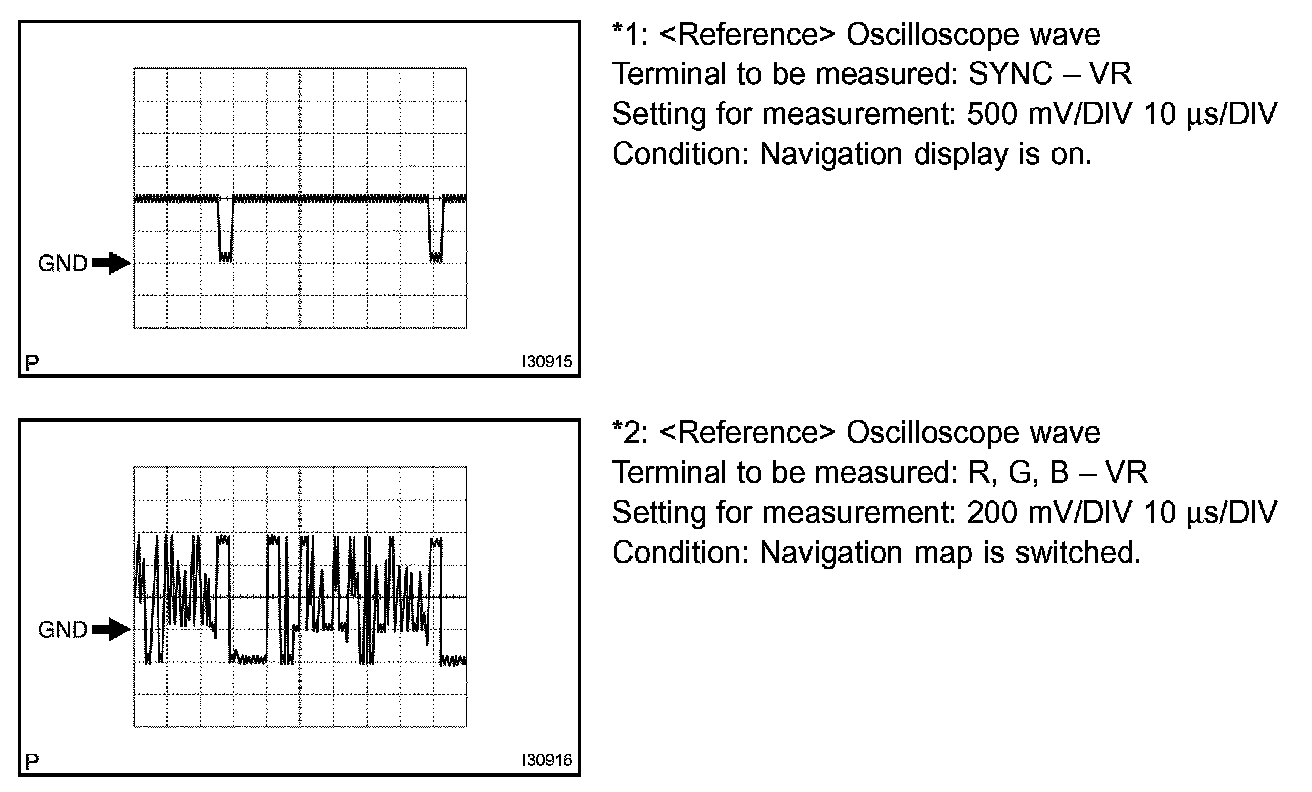

Oscilloscope Waveforms:
2. NAVIGATION ECU

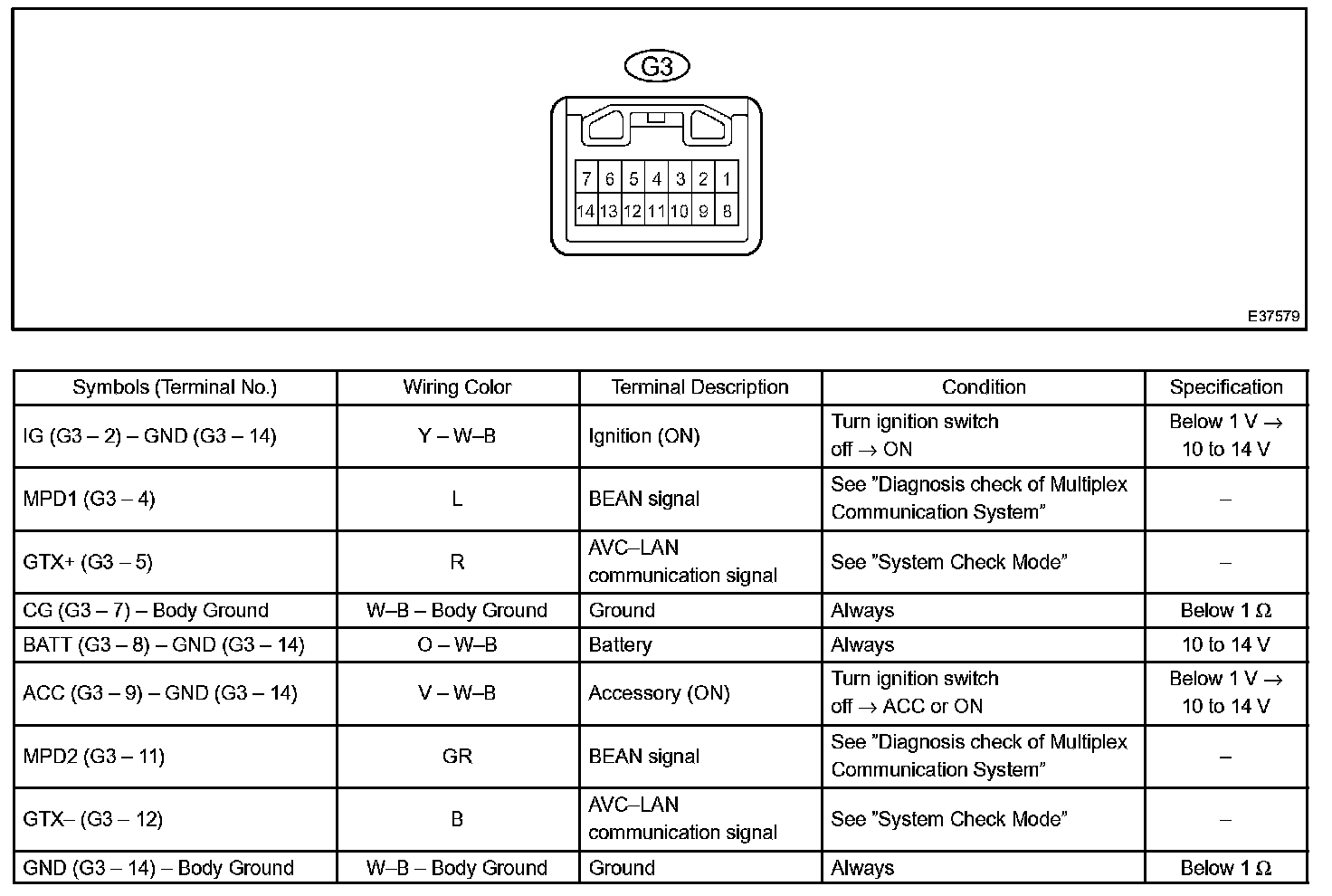

Terminals Of ECU/Pinouts - Network Gateway ECU:
3. NETWORK GATEWAY ECU
HINT: When trouble occurs in the network gateway ECU, the following symptoms are also admitted simultaneously.
- "Outside temperature" is not indicated on the multi display assy.
- "Vehicle information " is not indicated on the multi display assy.
- Unable to operate the air conditioner system.
Terminals Of ECU/pinouts - Radio Receiver Assy Part 1:
Terminals Of ECU/pinouts - Radio Receiver Assy Part 2:
4. RADIO RECEIVER ASSY

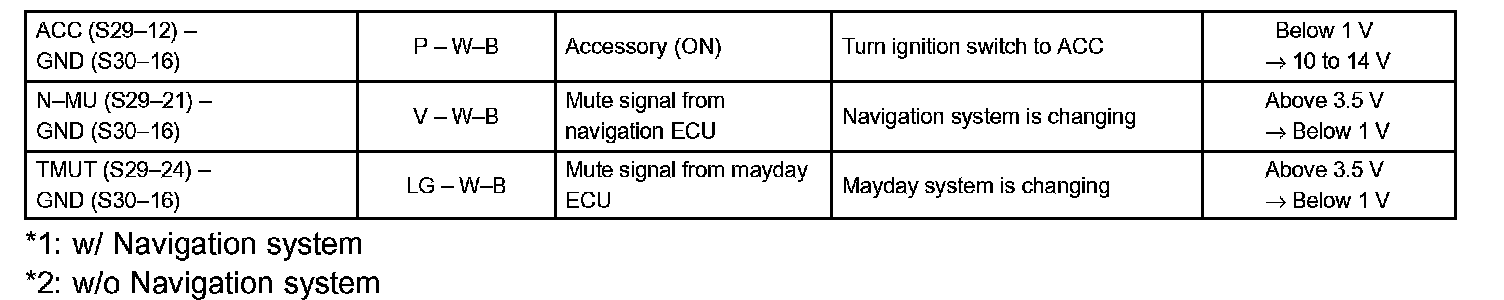

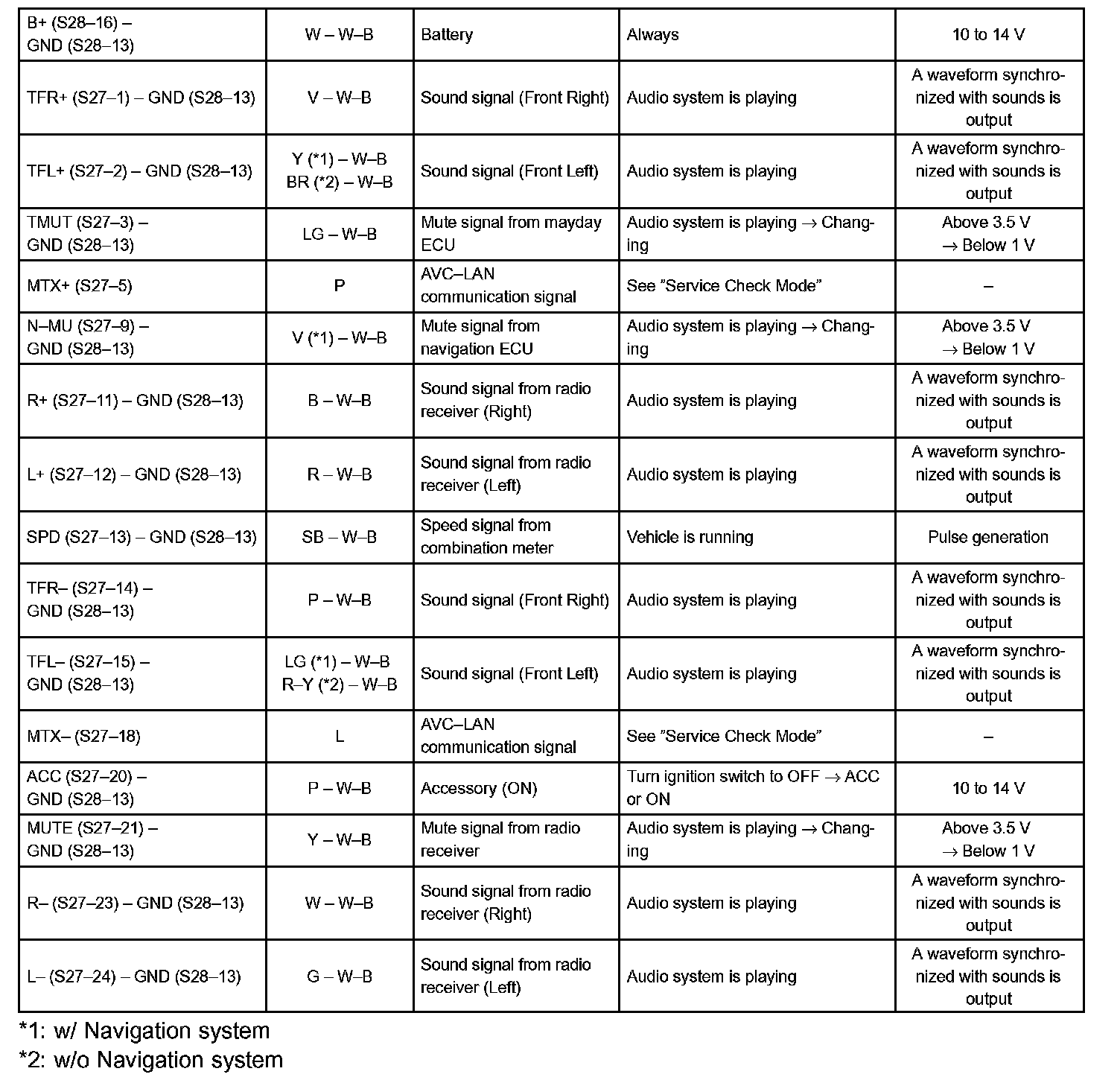

Terminals Of ECU/pinouts - Stereo Component Amplifier Assy (standard System) Part 1:
Terminals Of ECU/pinouts - Stereo Component Amplifier Assy (standard System) Part 2:
Terminals Of ECU/pinouts - Stereo Component Amplifier Assy (standard System) Part 3:
Terminals Of ECU/pinouts - Stereo Component Amplifier Assy (Mark Levinson System) Part 1:
Terminals Of ECU/pinouts - Stereo Component Amplifier Assy (Mark Levinson System) Part 2:
5. STEREO COMPONENT AMPLIFIER ASSY
Terminals Of ECU/Pinouts - Television Camera ECU Part 1:
Terminals Of ECU/Pinouts - Television Camera ECU Part 2:
Oscilloscope Waveforms:
6. TELEVISION CAMERA ECU
Terminals Of ECU/Pinouts - Multi-Display Controller Sub-Assy Part 1:
Terminals Of ECU/Pinouts - Multi-Display Controller Sub-Assy Part 2:
Terminals Of ECU/Pinouts - Multi-Display Controller Sub-Assy Part 3:
Terminals Of ECU/Pinouts - Multi-Display Controller Sub-Assy Part 4:
7. MULTI-DISPLAY CONTROLLER SUB-ASSY

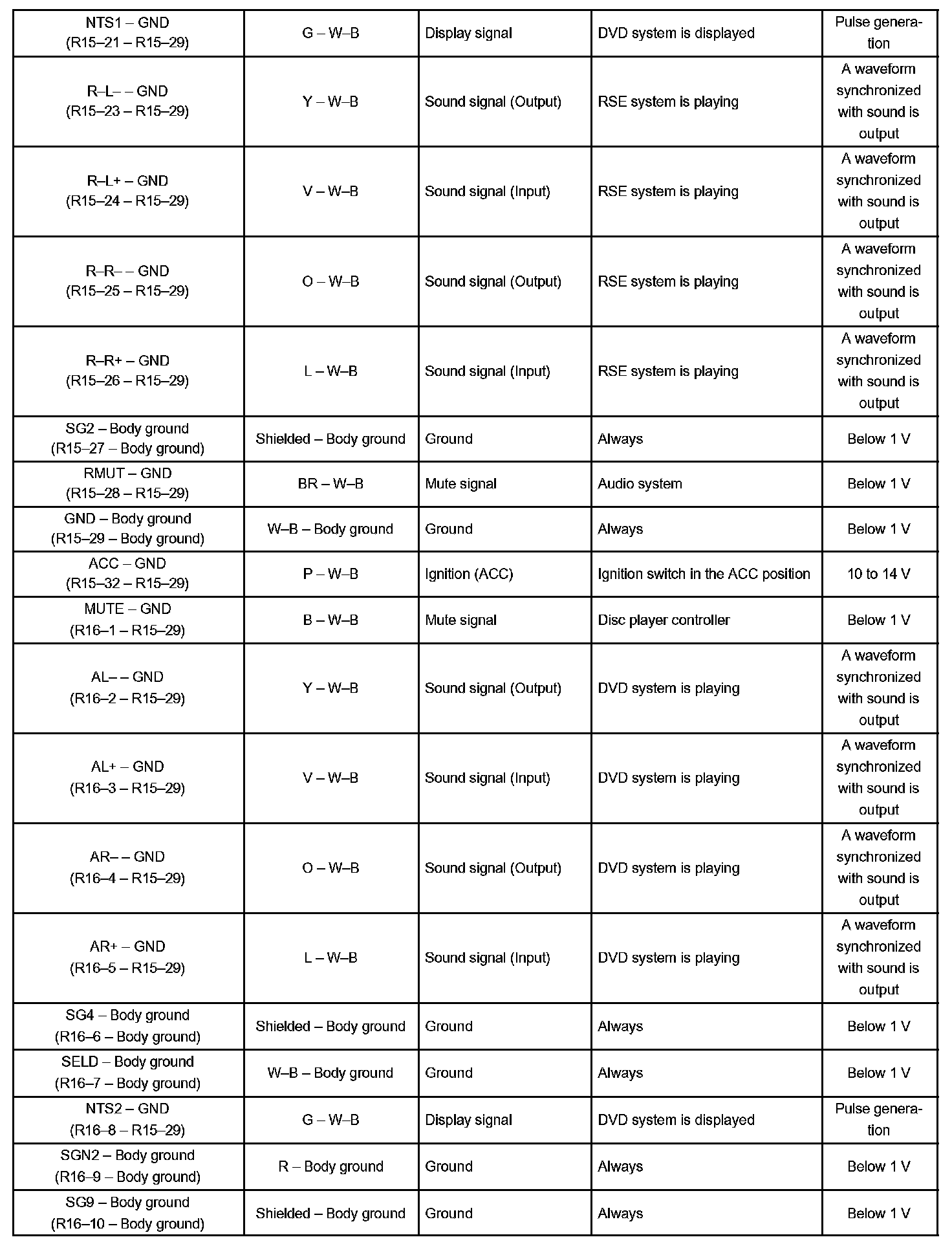

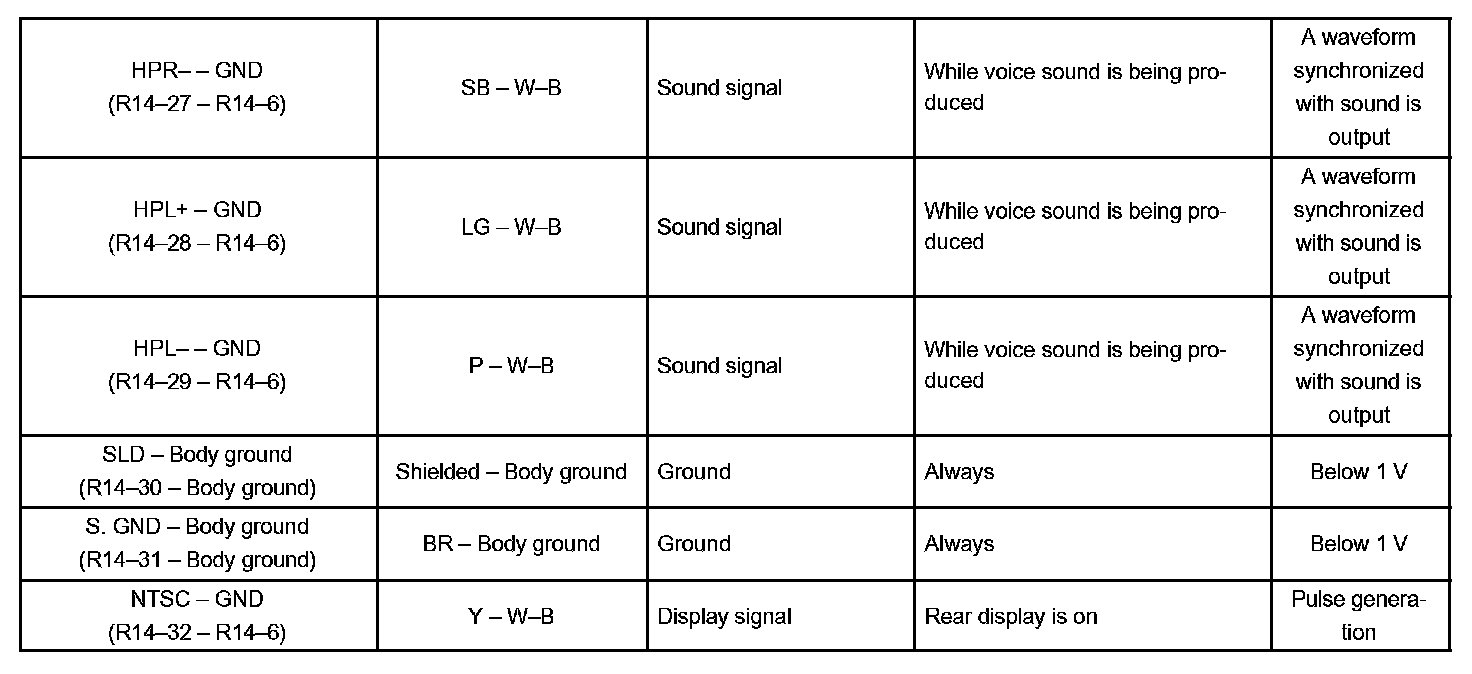

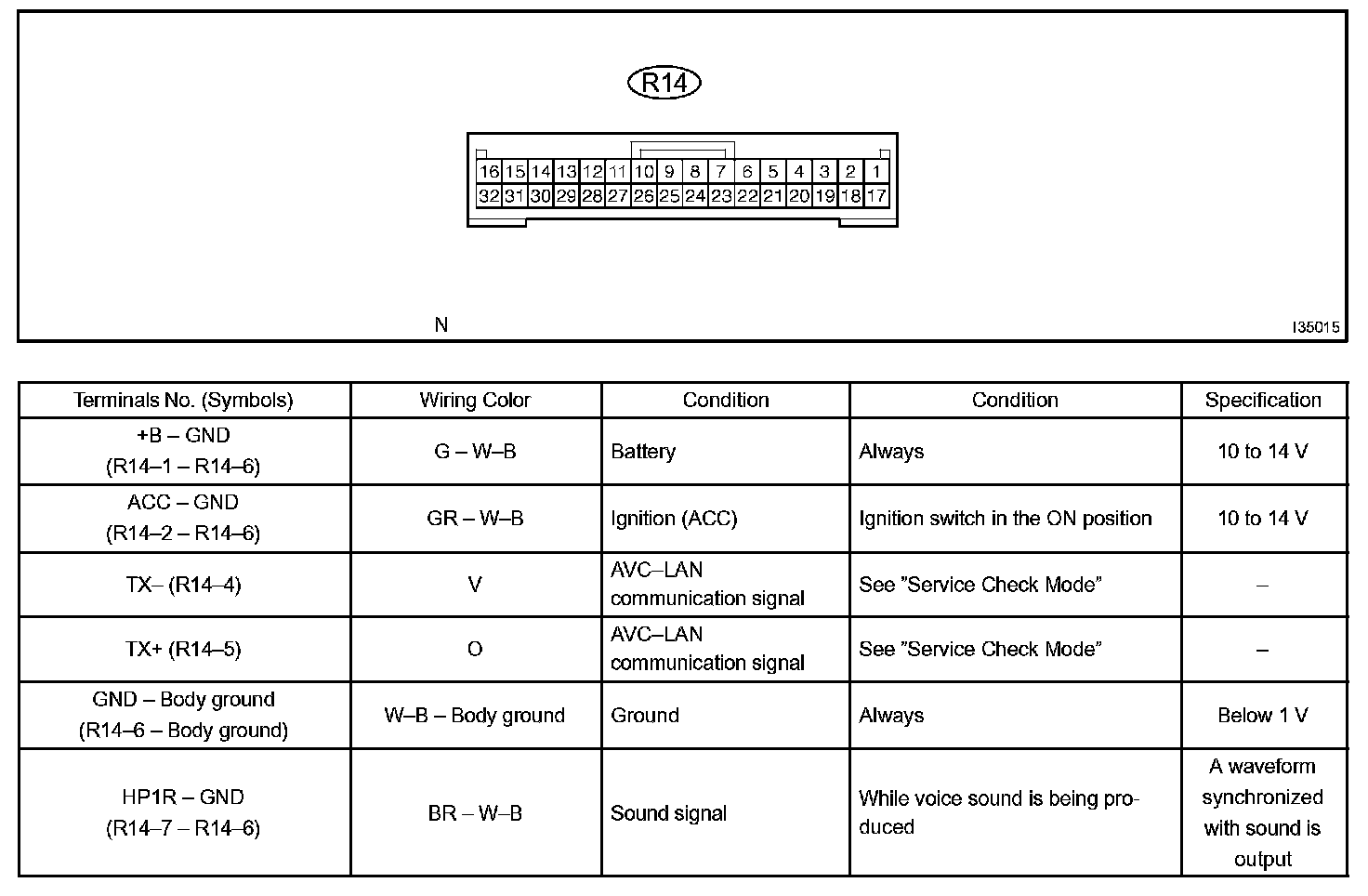

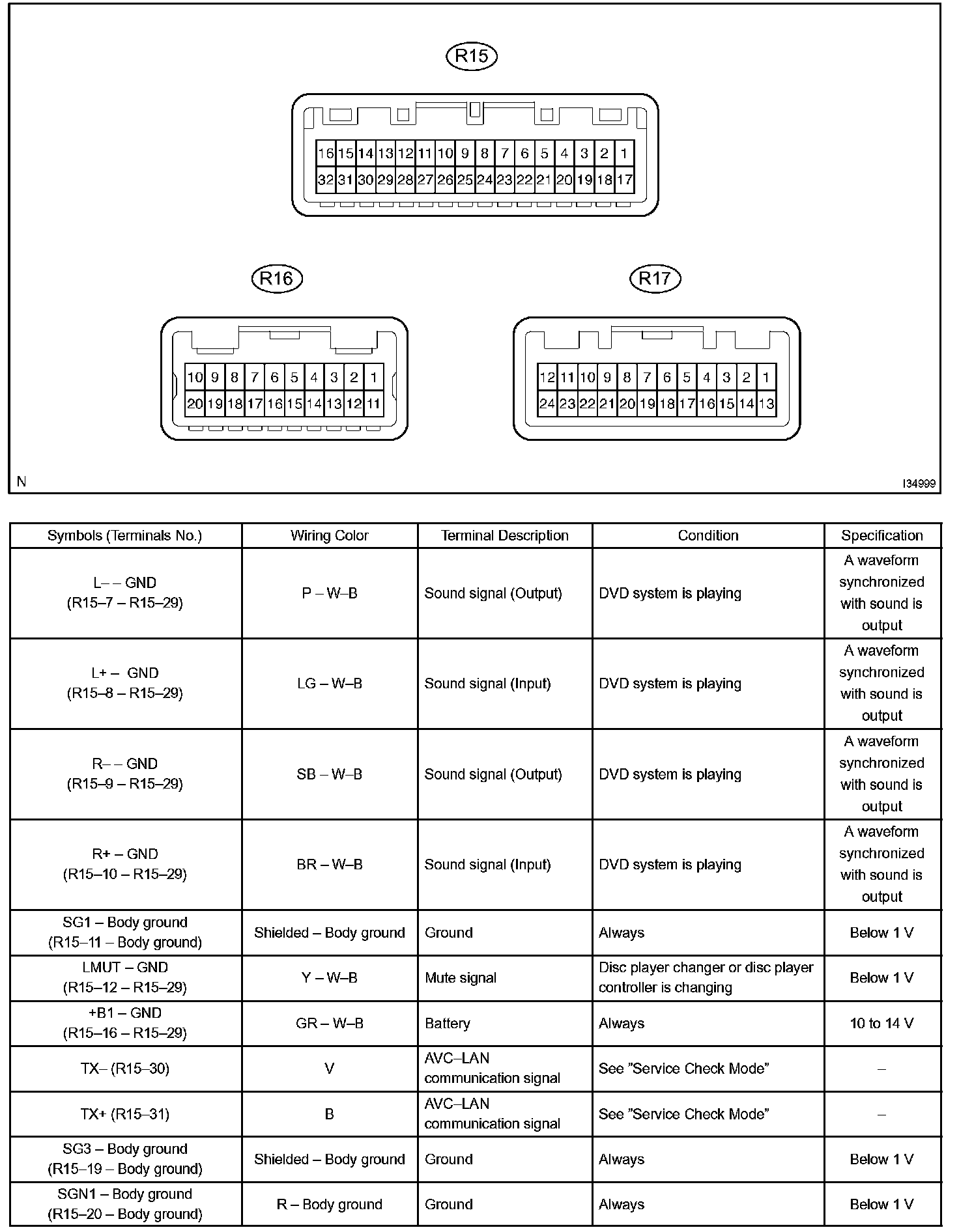

Terminals Of ECU/Pinouts - Television Display Assy Part 1:
Terminals Of ECU/Pinouts - Television Display Assy Part 2:
Terminals Of ECU/Pinouts - Television Display Assy Part 3:
8. TELEVISION DISPLAY ASSY
9. TELEPHONE ECU ASSY (MAYDAY ECU)
Terminals Of ECU/Pinouts - Connectors Part 1:
Terminals Of ECU/Pinouts - Connectors Part 2:
1. CONNECTORS
2. WIRING DIAGRAMS
