Control Module HVAC: Service and Repair
AIRCONDITIONER AMPLIFIER ASSEMBLYREPLACEMENT
1. REMOVE FRONT DOOR SCUFF PLATE RH
2. REMOVE COWL SIDE TRIM SUB-ASSEMBLY RH
3. REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY NO.2
4. REMOVE GLOVE COMPARTMENT DOOR ASSEMBLY
5. REMOVE ECM

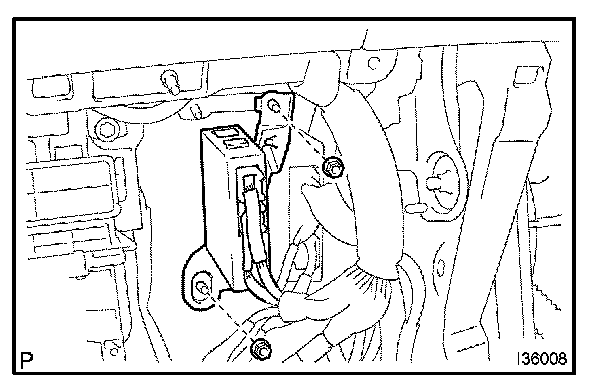

6. REMOVE AIRCONDITIONER AMPLIFIER ASSEMBLY
a. Disconnect the connectors.
b. Remove the 2 nuts and air conditioner amplifier assembly.
7. REMOVE SUSPENSION CONTROL ECU (W/ AIR SUSPENSION)
8. INSTALL SUSPENSION CONTROL ECU (W/ AIR SUSPENSION)
9. INSTALL ECM
