Removal and Installation
REMOVAL1. REMOVE FRONT BUMPER STAY CENTER
2. REMOVE FRONT BUMPER ASSEMBLY
3. REMOVE FOG LIGHT PROTECTOR
4. REMOVE FOG LIGHT ASSEMBLY

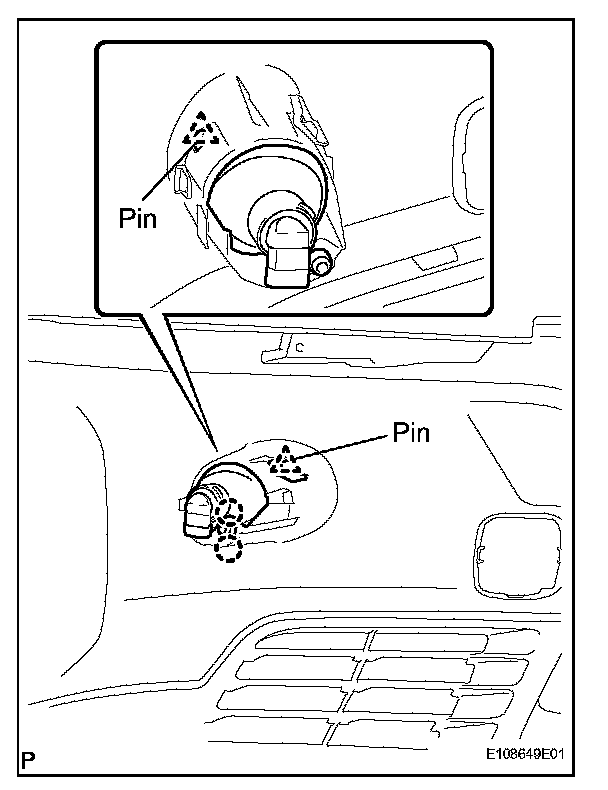

a. Disengage the 2 claws and 2 pins and remove the fog light assembly.
INSTALLATION
1. INSTALL FOG LIGHT ASSEMBLY
a. Install the fog light assembly with the 2 claws and the 2 pins.
2. INSTALL FOG LIGHT PROTECTOR
3. INSTALL FRONT BUMPER ASSEMBLY
4. INSTALL FRONT BUMPER STAY CENTER
5. VEHICLE PREPARATION FOR FOG LIGHT AIM
6. PREPARATION FOR FOG LIGHT AIMING
7. FOG LIGHT AIMING INSPECTION
8. FOG LIGHT AIMING ADJUSTMENT
