Pinout Values and Diagnostic Parameters
TERMINALS OF ECUTerminals Of Control Module/Pinouts - Radio Receiver (Part 1):
Terminals Of Control Module/Pinouts - Radio Receiver (Part 2):
Radio Receiver - Oscilloscope Waveform:
1. RADIO RECEIVER

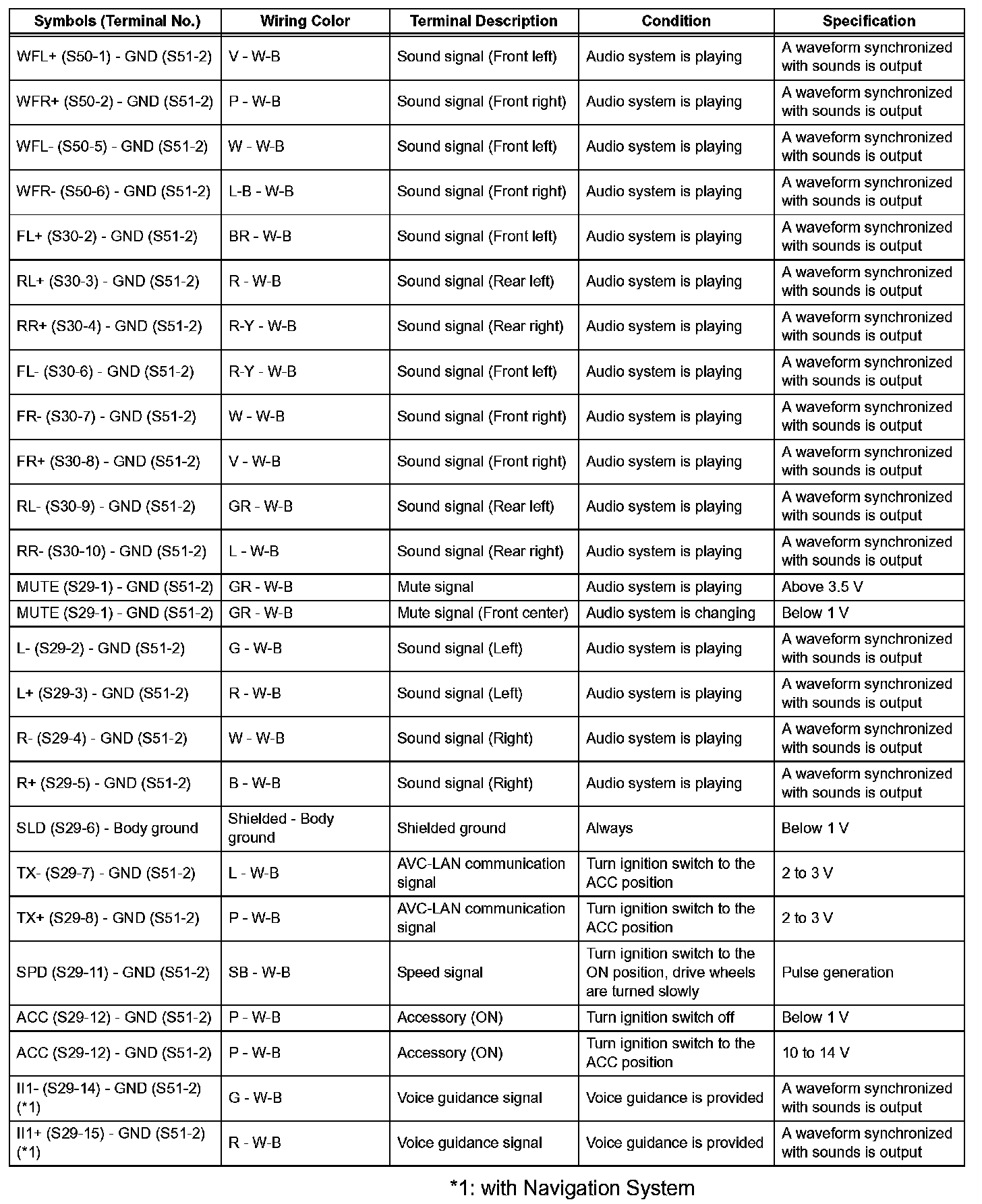

Terminals Of Control Module/Pinouts - Stereo Component Amplifier (With Front Center Speaker) (Part 1):
Terminals Of Control Module/Pinouts - Stereo Component Amplifier (With Front Center Speaker) (Part 2):
2. STEREO COMPONENT AMPLIFIER (WITH FRONT CENTER SPEAKER)

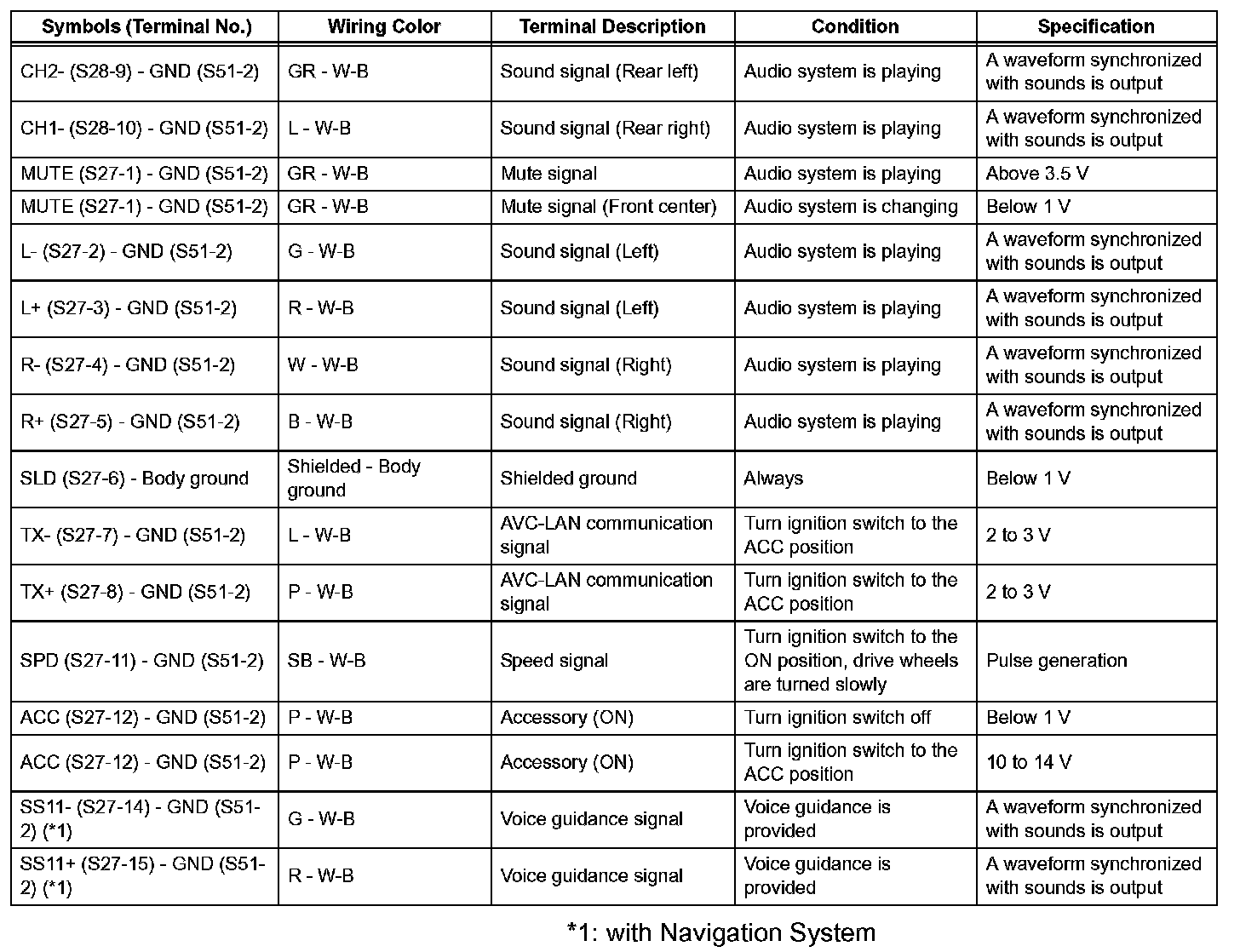

Terminals Of Control Module/Pinouts - Stereo Component Amplifier (Without Front Center Speaker) (Part 1):
Terminals Of Control Module/Pinouts - Stereo Component Amplifier (Without Front Center Speaker) (Part 2):
3. STEREO COMPONENT AMPLIFIER (WITHOUT FRONT CENTER SPEAKER)
Terminals Of Control Modules/Pinouts - Multi-Display (Part 1):
Terminals Of Control Modules/Pinouts - Multi-Display (Part 2):
Terminals Of Control Modules/Pinouts - Multi-Display (Part 3):
4. GATEWAY ECU
Terminals Of Control Module/Pinouts - Television Display Assembly:
5. TELEVISION DISPLAY ASSEMBLY
