Step Illumination Circuit
Step Illumination CircuitDESCRIPTION
The body ECU receives information regarding the door lock position switch and ignition switch, and turns on each step light. It also receives shift position information and controls the illumination.

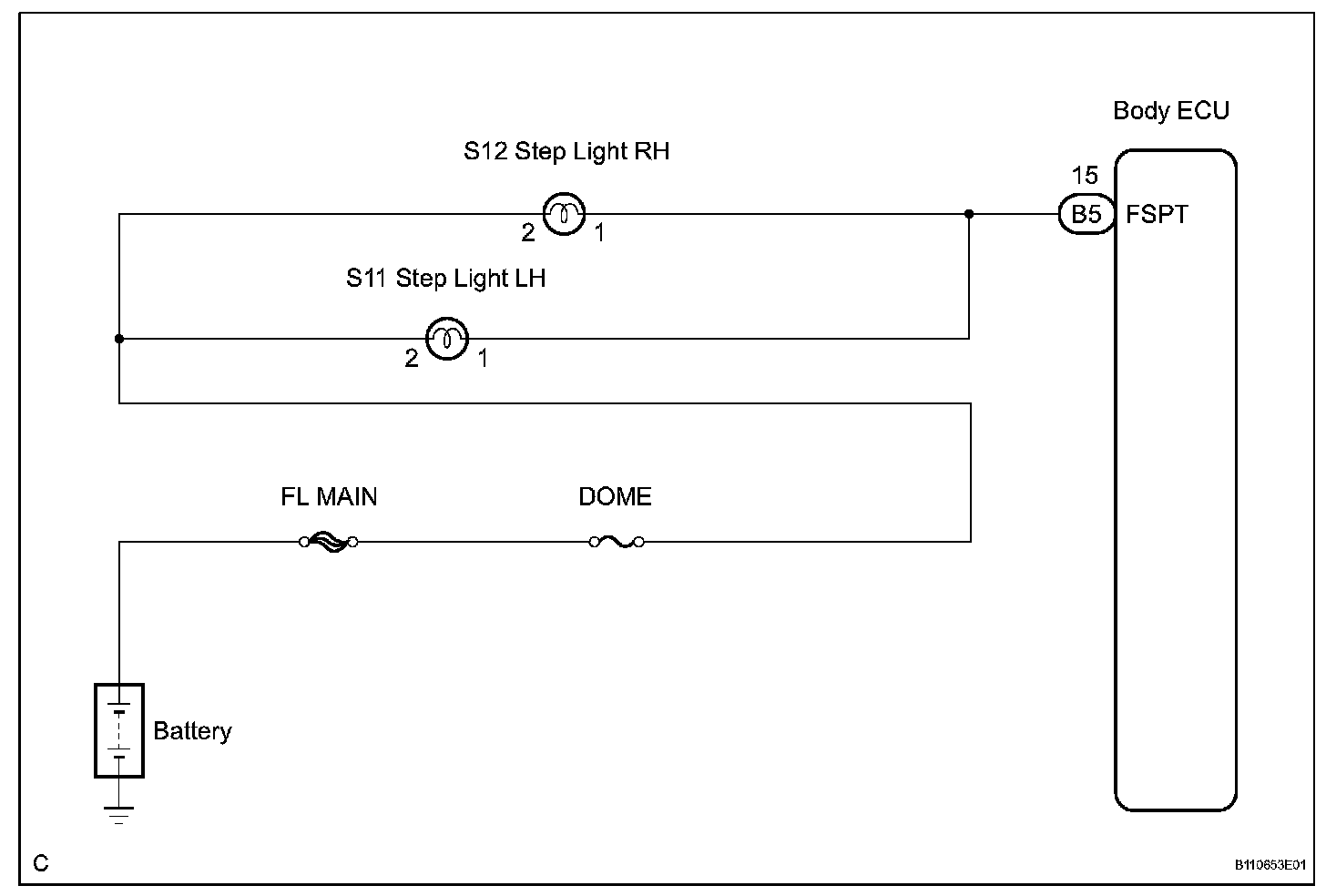

Wiring Diagram:

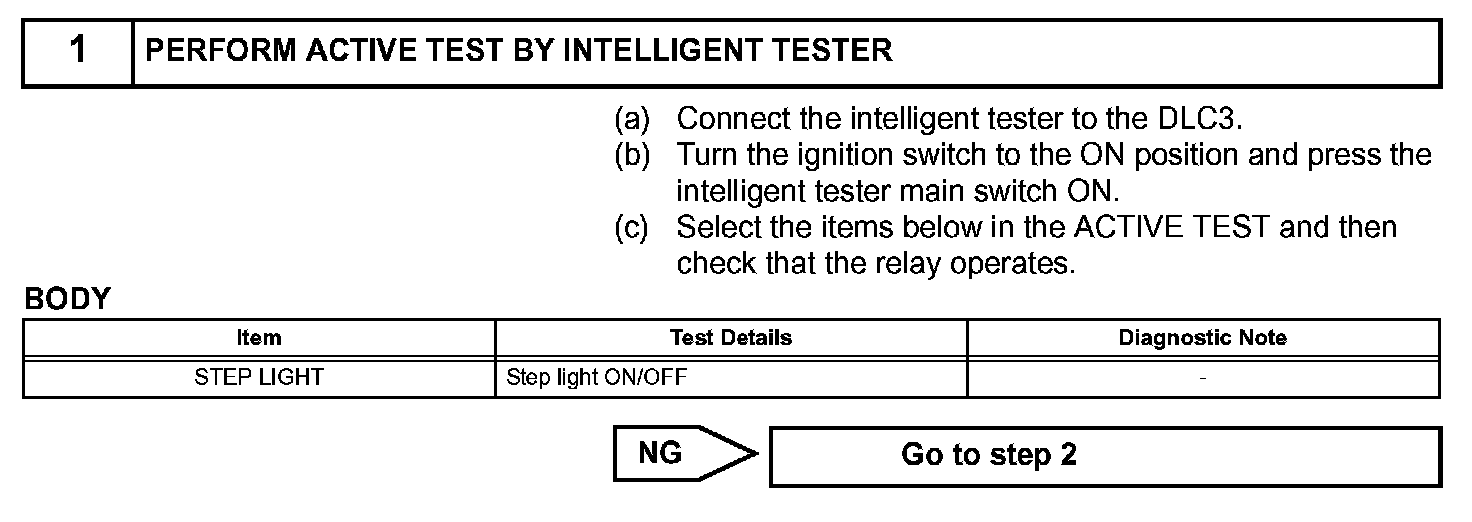

Step 1:
Step 1 (Continued)-3:
INSPECTION PROCEDURE
