Taillight Relay Circuit
Taillight Relay CircuitDESCRIPTION
The body ECU controls TAIL relay when the signal is received from the headlight dimmer switch assembly.

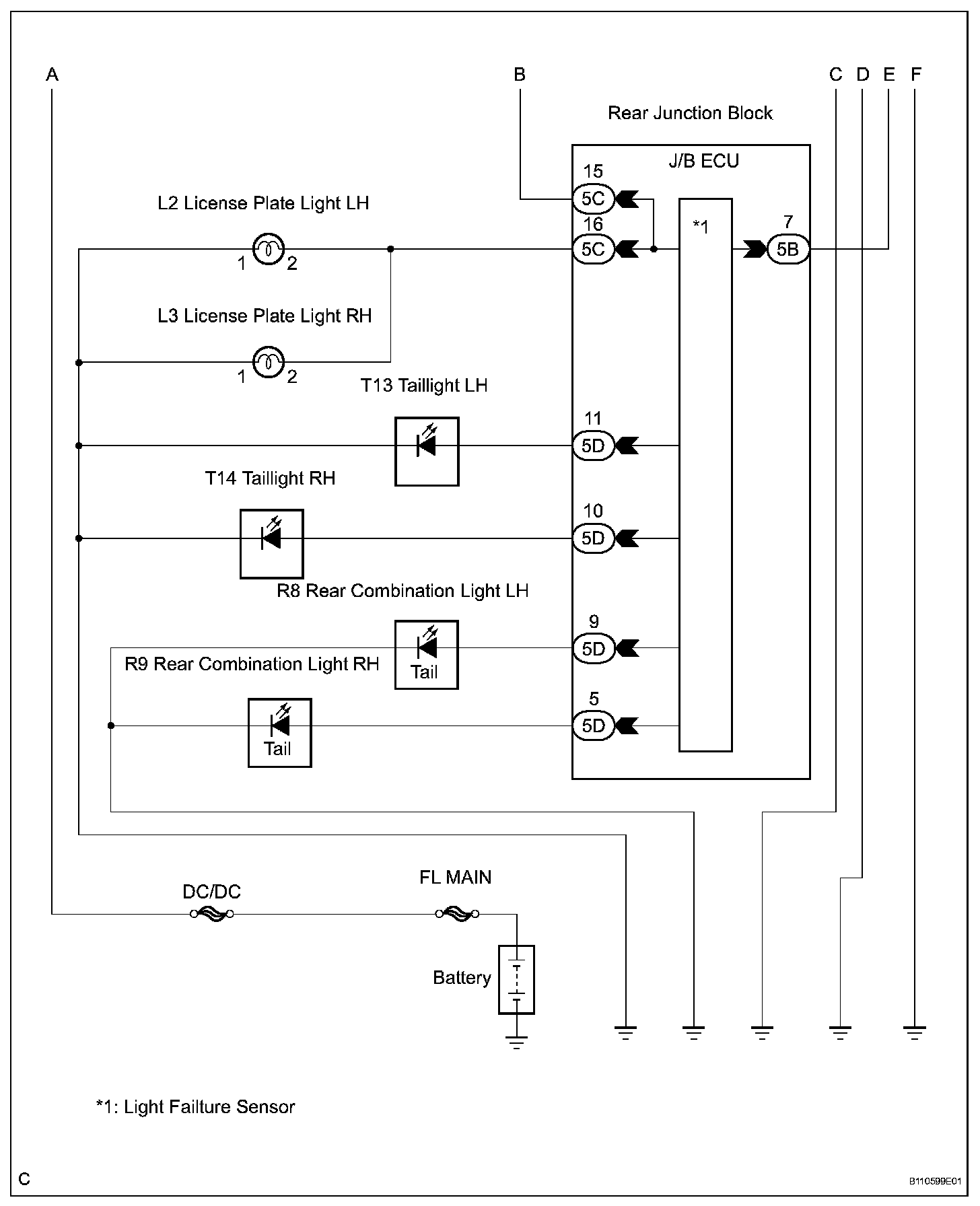

Wiring Diagram (Part 1):
Wiring Diagram (Part 2):
Step 1-3:
Step 3 (Continued)-5:
Step 5 (Continued)-6:
Step 6 (Continued)-7:
Step 7 (Continued):

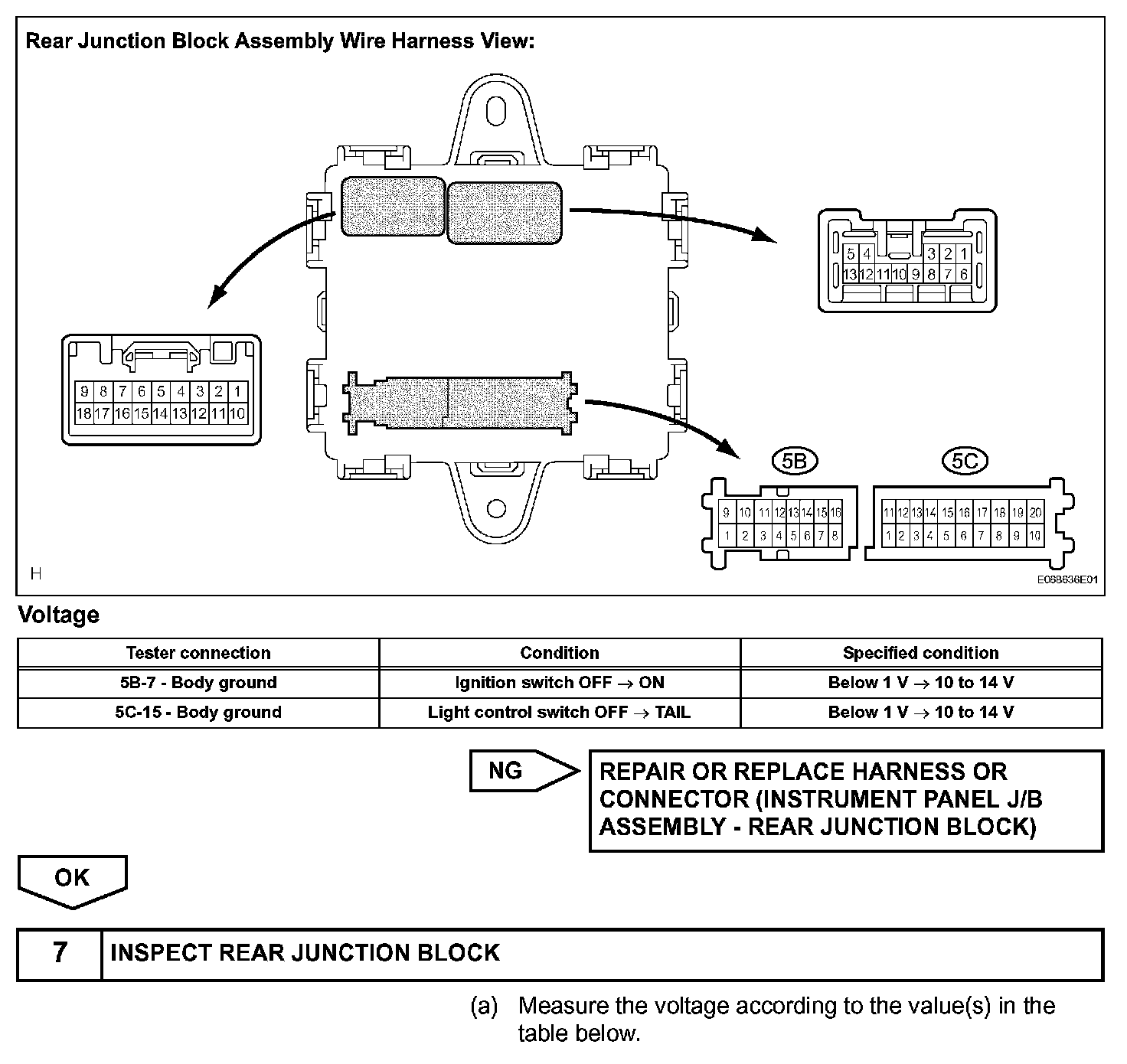

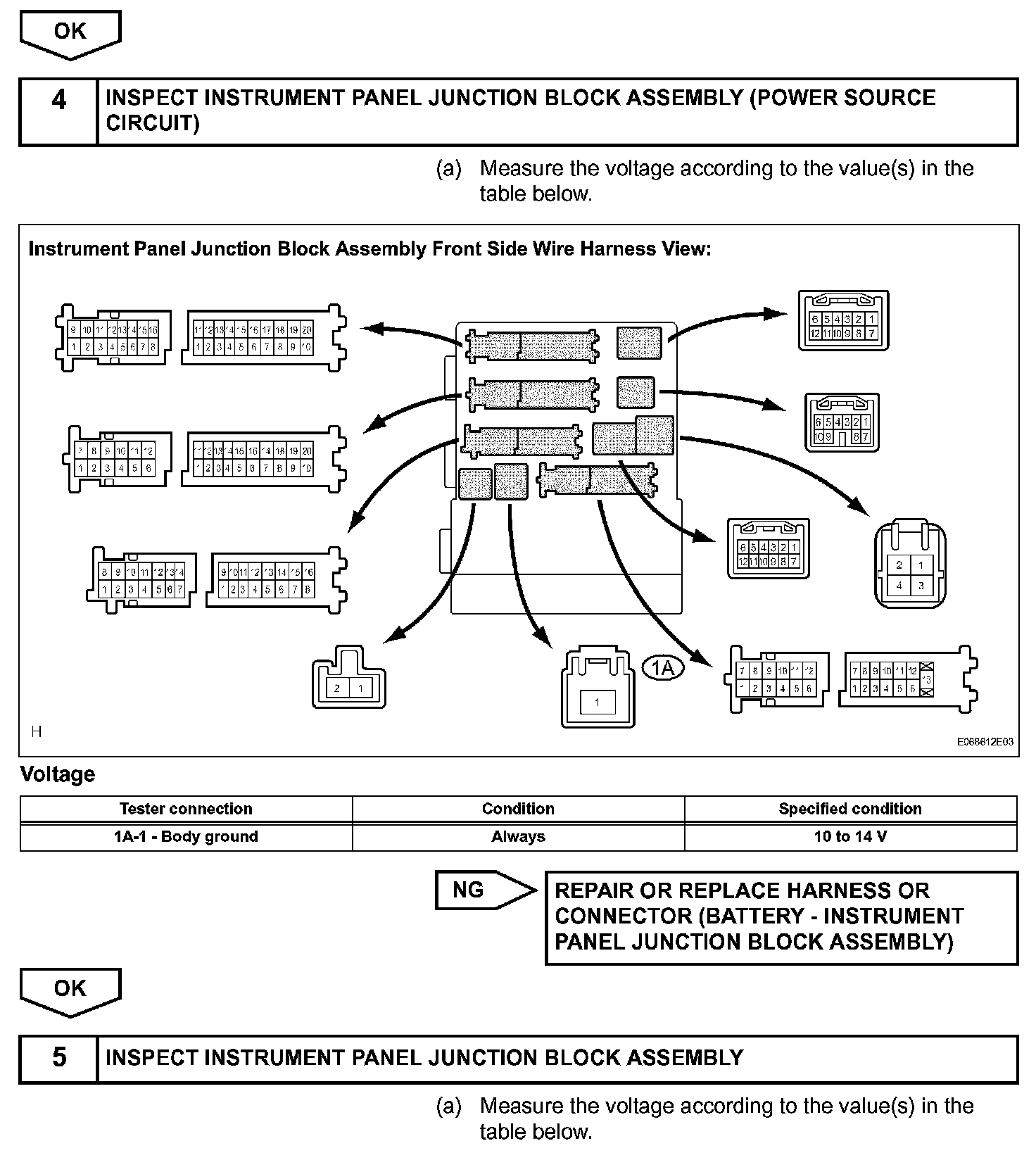

INSPECTION PROCEDURE
