Pinout Values and Diagnostic Parameters
TERMINALS OF ECUTerminals Of ECU - Connector View:
Terminals Of ECU - Pinouts:
1. MULTI DISPLAY
- *1: Oscilloscope wave
Terminal to be measured: SYNC - GND1
Selling for measurement: 500 mV/DIV 10- us/DIV
Condition: Navigation display is displayed.
- *2: Oscilloscope wave
Terminal to be measured: R, G, B - GND1
Setting for measurement: 200 mV/DIV 10- us/DIV
Condition: Navigation map is switched.
Terminals Of ECU - Connector View:
Terminals Of ECU - Pinouts:
2. NAVIGATION ECU
- *1: Oscilloscope wave
Terminal to be measured: SYNC - GND1
Setting for measurement: 500 mV/DIV 10 us/DIV
Condition: Navigation display is displayed
- *2: Oscilloscope wave
Terminal to be measurement: R, G, B - GND1
Selling for measurement: 200 mV/DIV 10 us/DIV
Condition: Navigation map is switched.
Terminals Of ECU - Connector View:
Terminals Of ECU - Pinouts:
3. RADIO AND PLAYER
Terminals Of ECU - Connector View:
(Part 1):
(Part 2):
(Part 3):
Terminals Of ECU - Pinouts (Part 1):
Terminals Of ECU - Pinouts (Part 2):
4. STEREO COMPONENT AMPLIFIER
Terminals Of ECU - Connector View:
Terminals Of ECU - Pinouts:
5. STEREO COMPONENT TUNER
Terminals Of ECU - Connector View:
Terminals Of ECU - Pinouts:
6. AUDIO AND REAR A/C CONTROL SWITCH
Terminals Of ECU - Connector View:
(Part 1):
(Part 2):
Terminals Of ECU - Pinouts (Part 1):
Terminals Of ECU - Pinouts (Part 2):
Terminals Of ECU - Pinouts (Part 3):

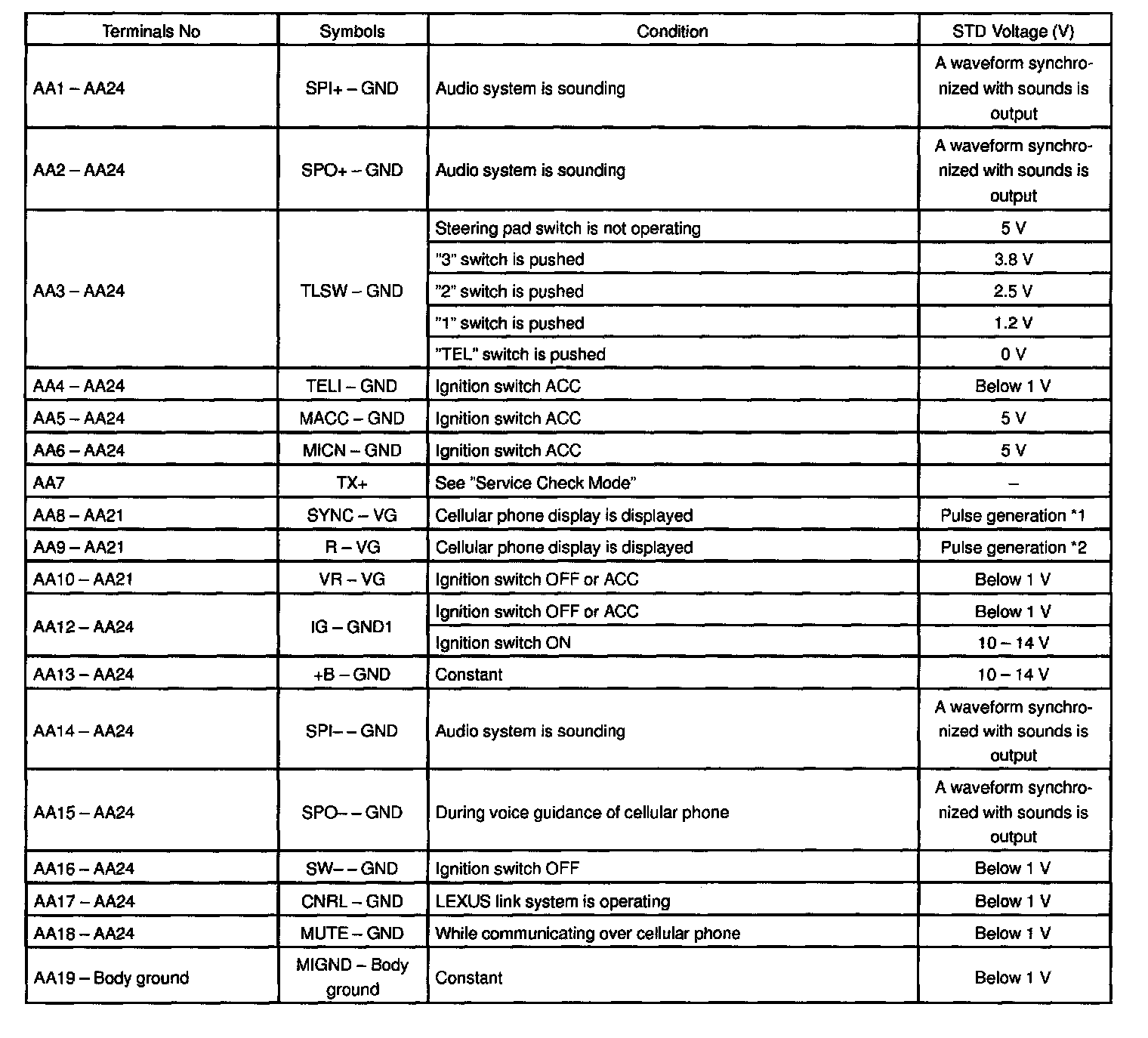

7. TELEPHONE TRANSCEIVER AND SPEAKER RELAY
8. CELLULAR MOBILE TELEPHONE SYSTEM WIRING DIAGRAM
