System Diagram

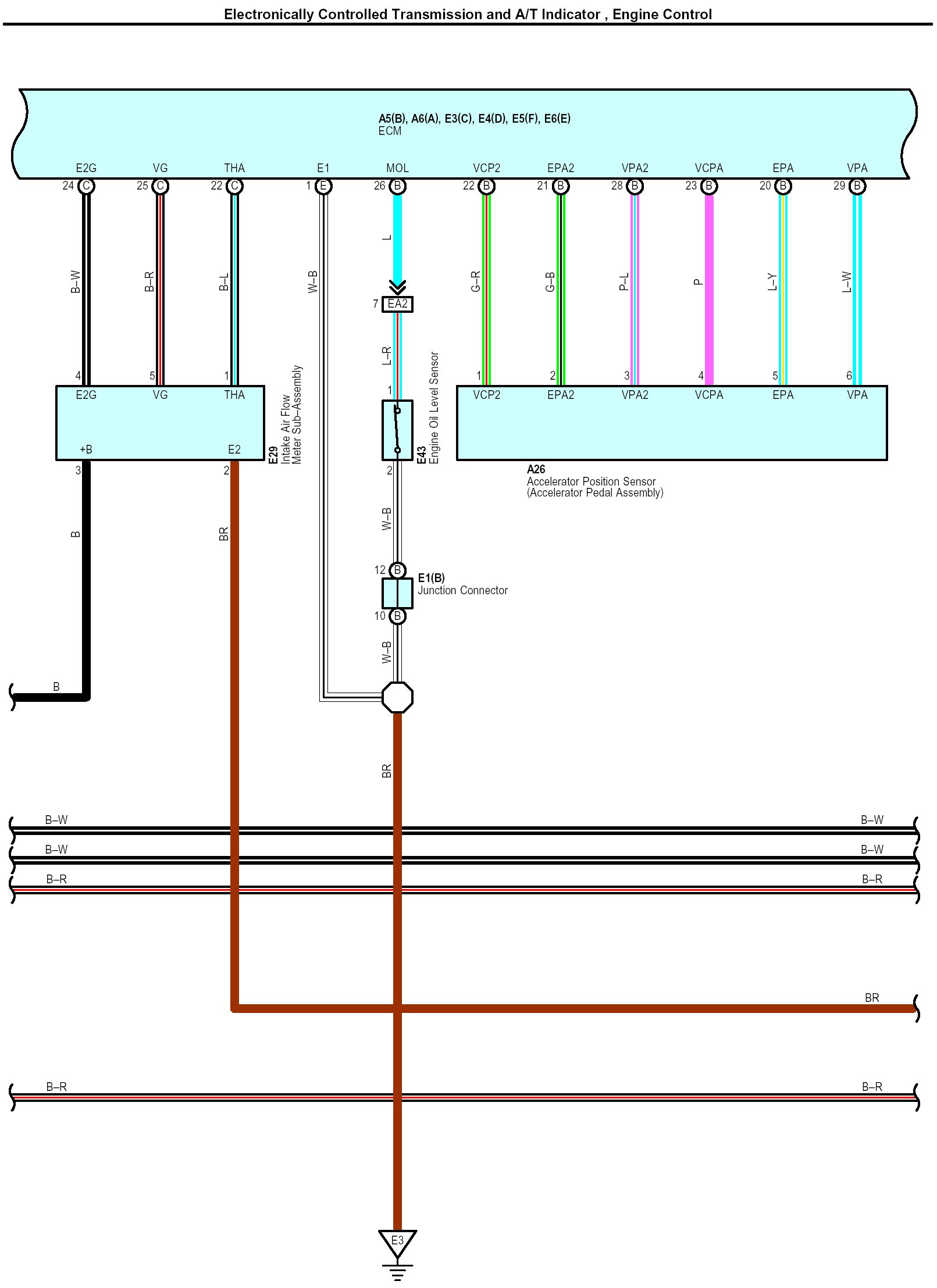

Electrically Controlled Transmission And A/T Indicator, Engine Control Part 1:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 2:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 3:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 4:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 5:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 6:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 7:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 8:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 9:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 10:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 11:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 12:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 13:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 14:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 15:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 16:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 17:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 18:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 19:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 20:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 21:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 22:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 23:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 24:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 25:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 26:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 27:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 28:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 29:




Electrically Controlled Transmission And A/T Indicator, Engine Control Part 30:




Connector Pin Outs Part 1:




Connector Pin Outs Part 2:




Connector Pin Outs Part 3:




Connector Pin Outs Part 4:




Connector Pin Outs Part 5:




Connector Pin Outs Part 6:




Connector Pin Outs Part 7:




Connector Pin Outs Part 8:




Connector Pin Outs Part 9:




Connector Pin Outs Part 10:





Locations: The locations of components, connectors, ground points, and splices referred to within these diagrams can be found at Vehicle Locations. Locations
