Description and Operation
>>
System Diagram
System Diagram

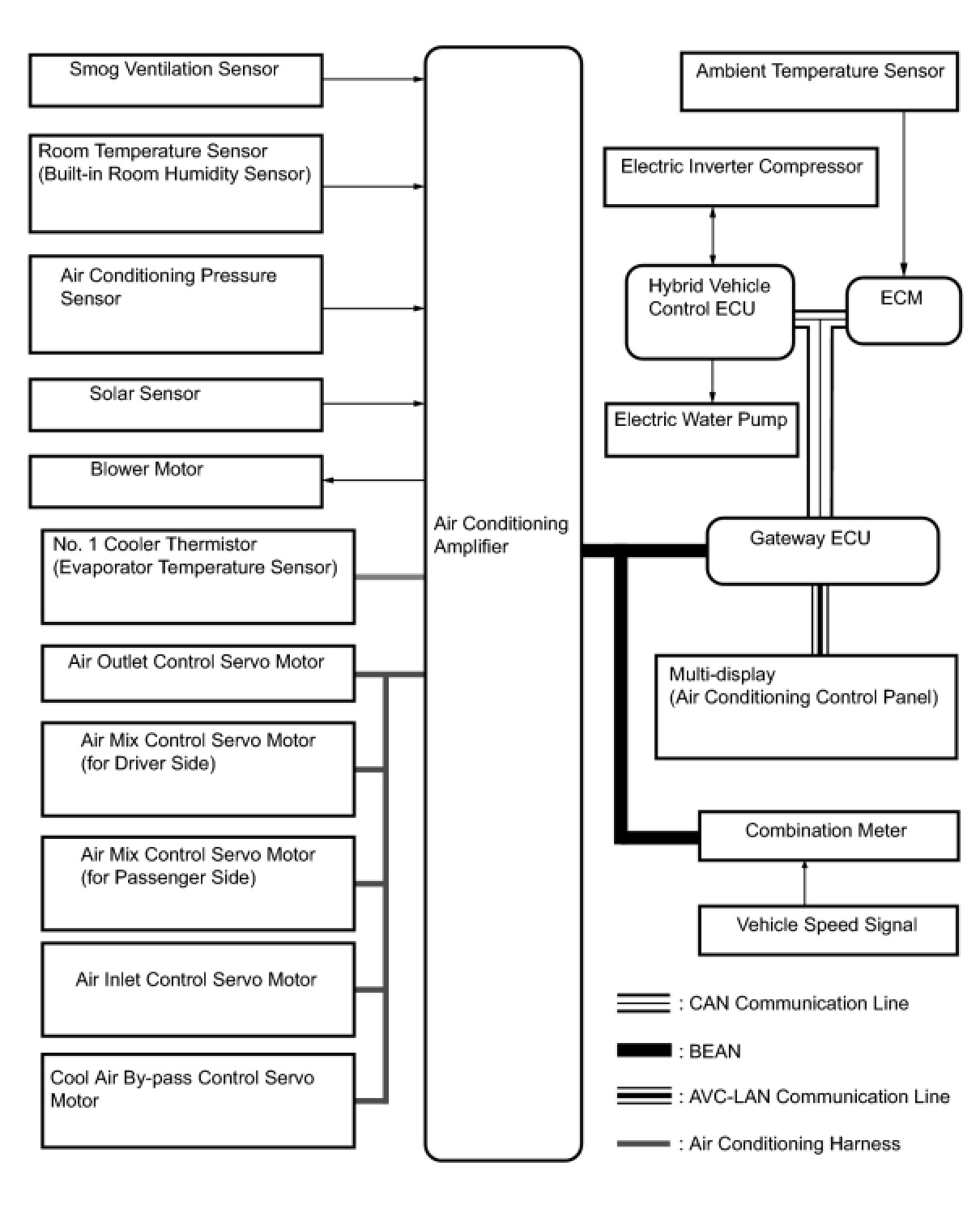

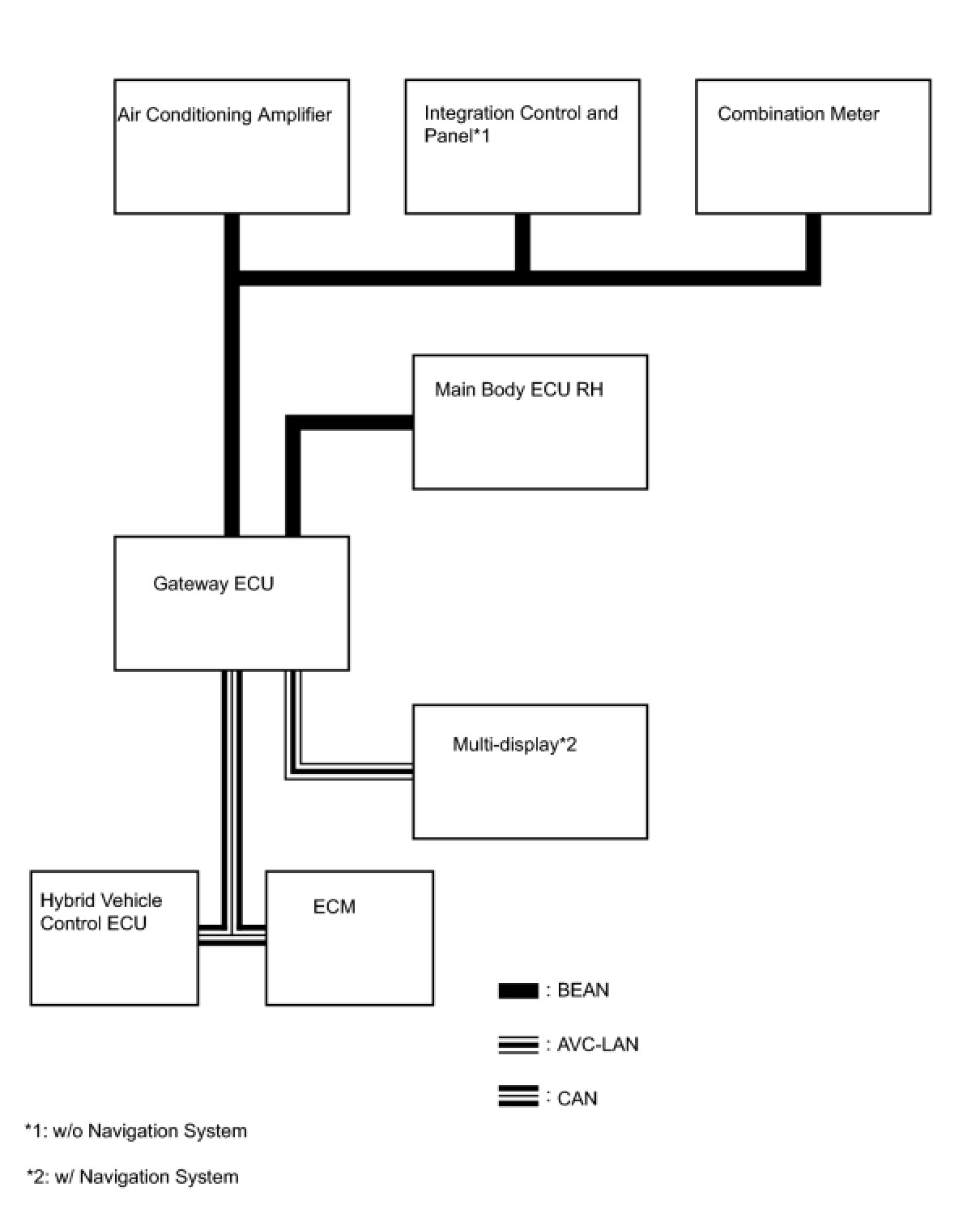

AIR CONDITIONING: AIR CONDITIONING SYSTEM: SYSTEM DIAGRAM
SYSTEM DIAGRAM
Input signal to A/C amplifier:
Output signal to A/C amplifier:
