Air Conditioning PE83.30-U-2000I
Air Conditioning PE83.30-U-2000I
PE83.30-U-2000I Air Conditioning

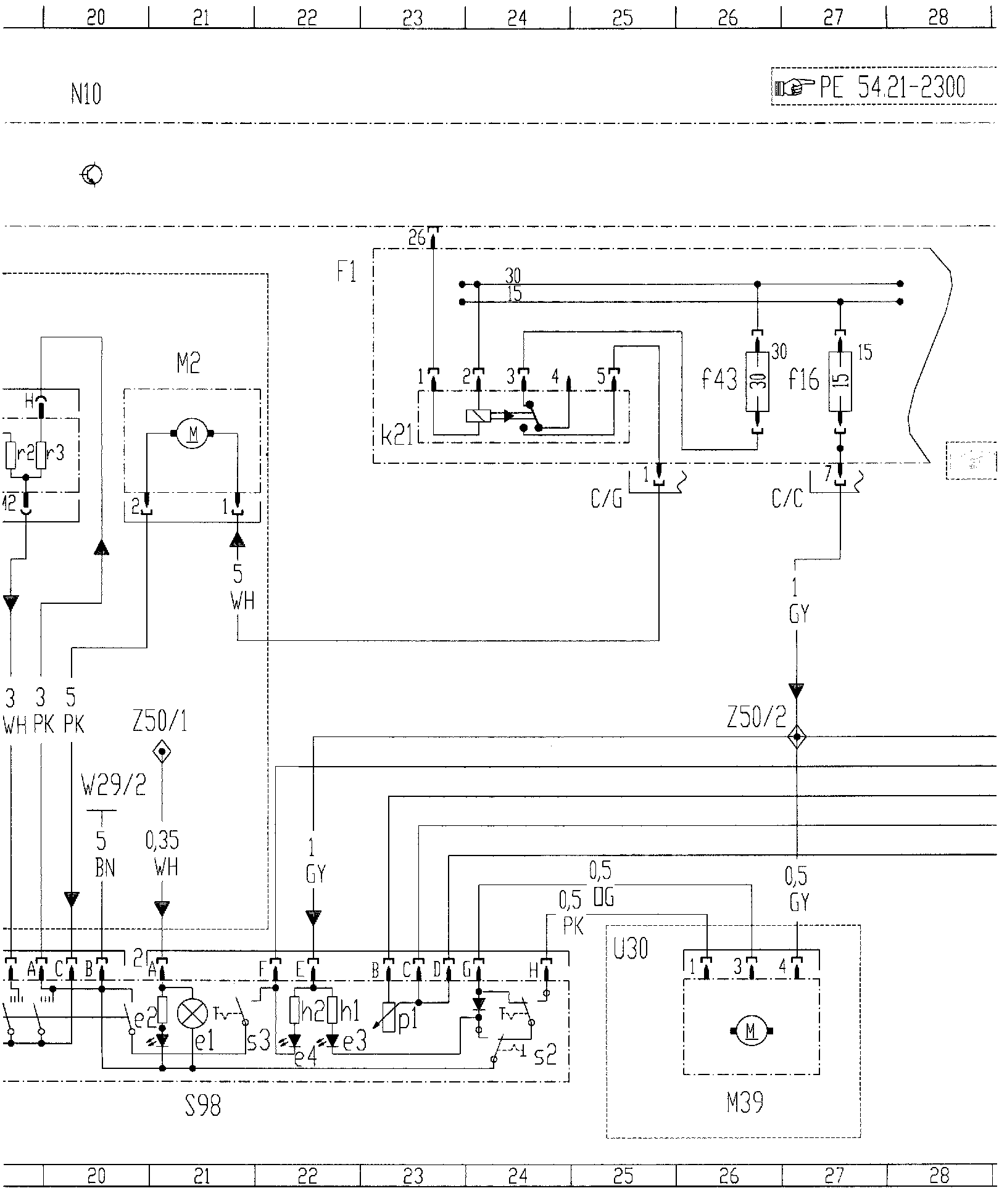

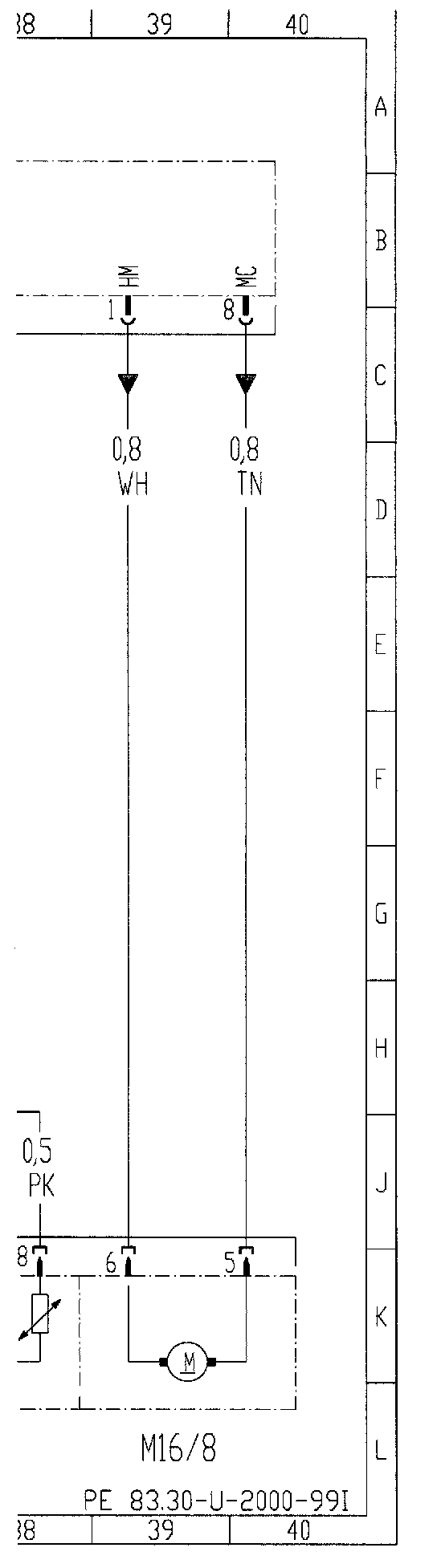

Diagram, Part 1:
Diagram, Part 2:
Diagram, Part 3:
Diagram, Part 4:
Diagram, Part 5:

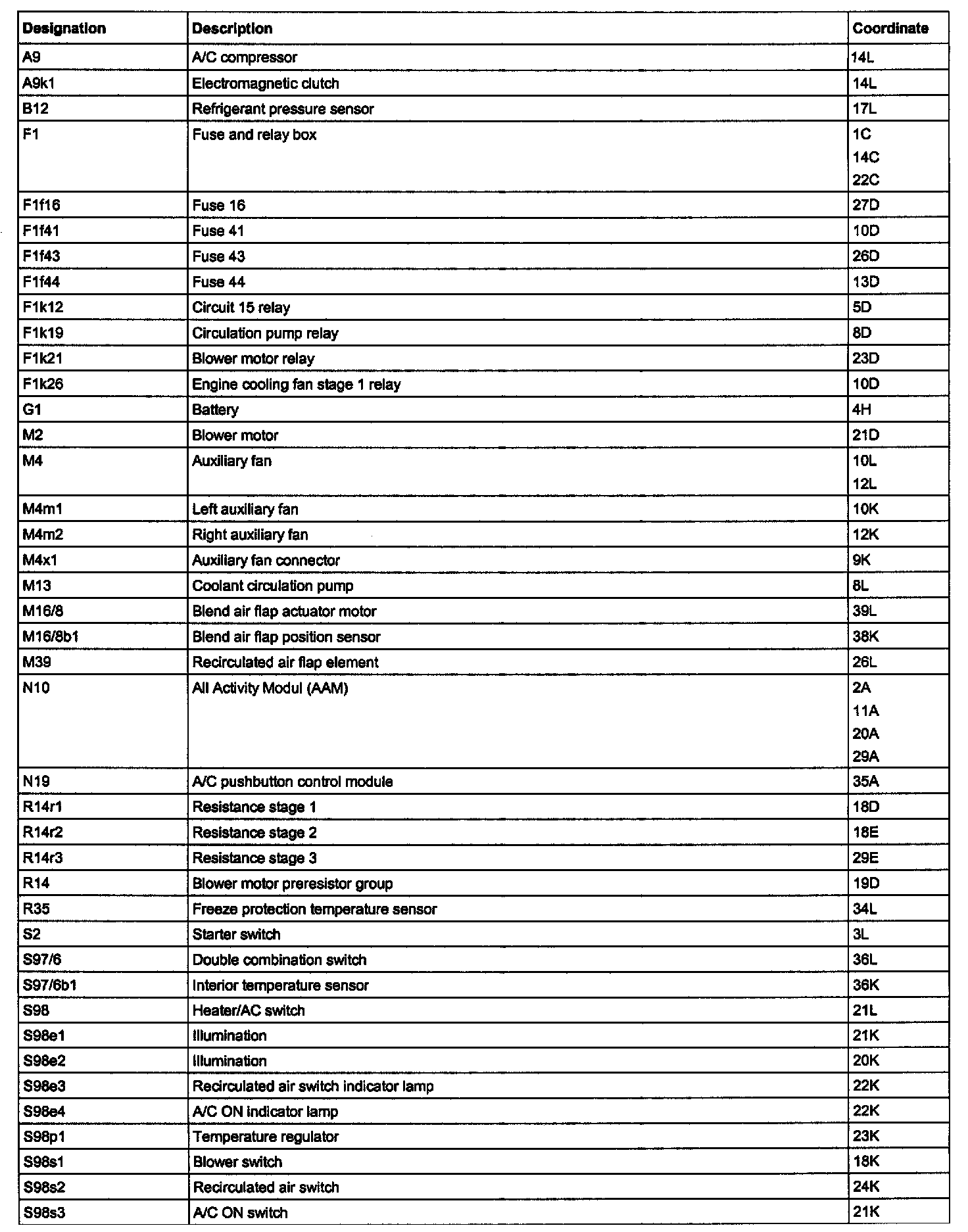

Component Description/Coordinates, A9 - S98s3:

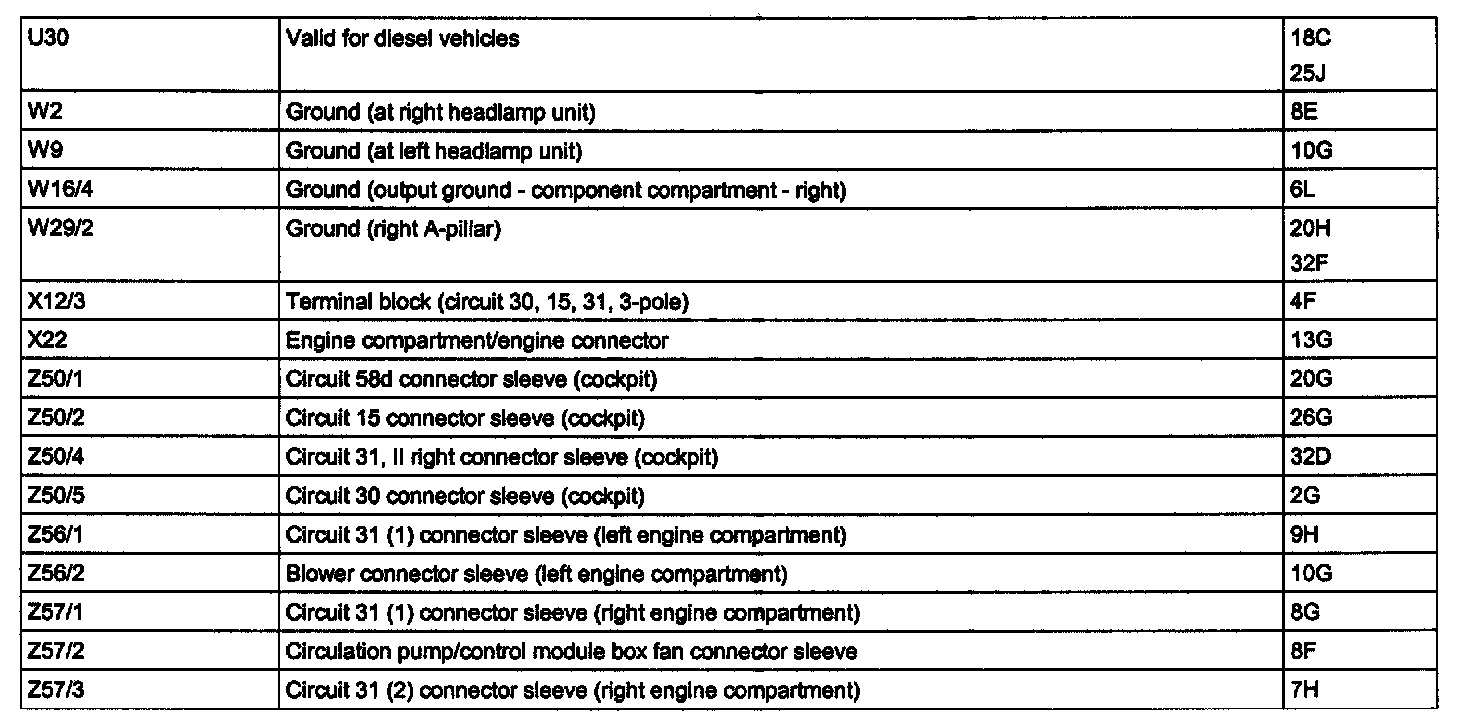

Component Description/Coordinates, U30 - Z57/3:
