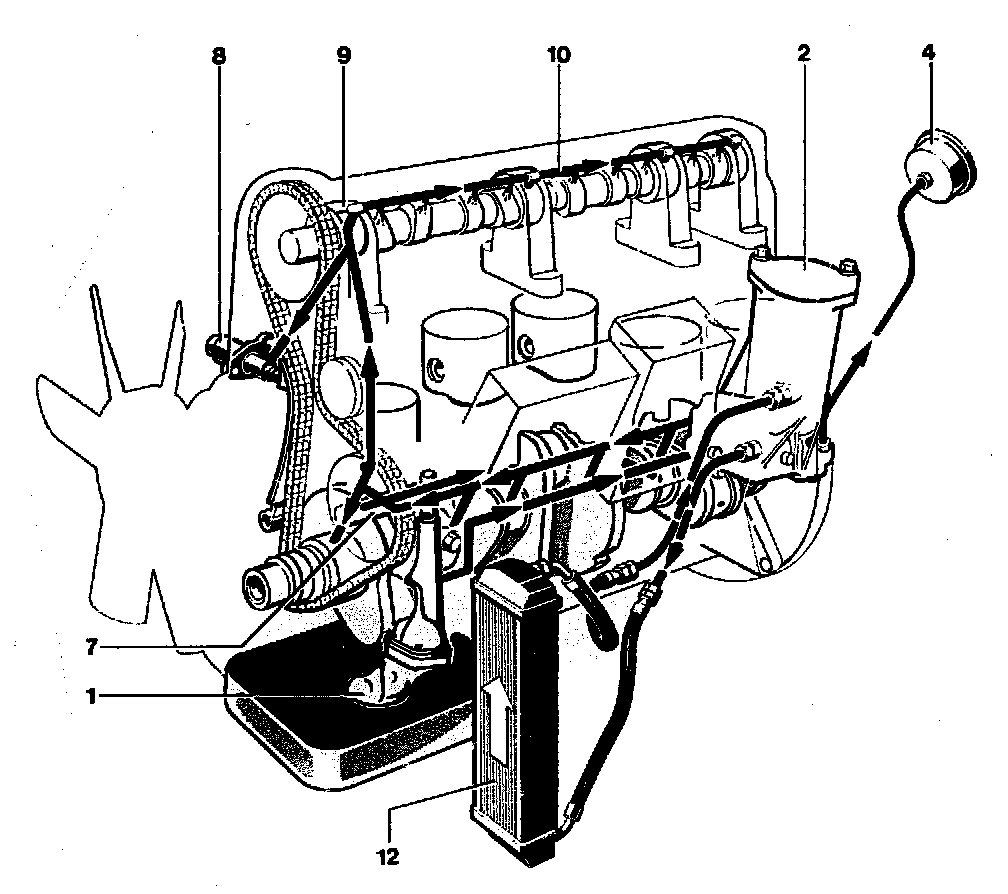

Engine Lubrication: Diagrams
1
Oil pump with screwed-on pressure relief valve
2
Oil filter
4
Pressure gauge
7
Intermediate gear shaft
8
Chain tensioner
9
Camshaft bearing
sprocket end
10
Oil pipe
12
Air oil cooler
