Alignment Specifications
Vehicle AlignmentVehicle Level
Front Axle
Classic/Elegance 6.0° (-2.1° / 1.4°)
Avantgarde/sports suspension 2.1° (-2.1° / 1.4°)
Increase ground clearance 8.2° (-2.1° / 1.4°)
with AMG sports suspension 1.9° (-1.5° / +0.7°)
Models 210.055/072 with 957a
E36, E50 AMG 2.6° (-1.5° / +0.7°)
Models 210.074/274 E55 AMG 2.2° (-1.5° / +0.7°)
Rear Axle
Increase ground clearance 3.5° ± 1.0°
Models 210.00/01/02/03/04/05/06/07
Classic/Elegance
with level control 0.3° ± 1.0°
without level control 1.2° ± 1.0°
Avantgarde/sports suspension
with level control -1.3° ± 1.0°
without level control -0.8° ± 1.0°
Models 210.004/035/037
with AMG sports suspension -0.8° (-1.0° / +0.6°)
Models 210.006/007/016/017/020/
025/026/053/055/061/063/065/
070/072
with AMG sports suspension -0.6° (-1.0° / +0.6°)
Models 210.055/072 with 957a
E36, E50 AMG -0.3° (-1.0° / +0.6°)
Models 210.20/21/22/23/26/27
Avantgarde/sports suspension -0.6° ± 1.0°
Classic/Elegance 1.9° ± 1.0°
Models 210.074/274 E55 AMG -0.8° (-1.0° / +0.6°)

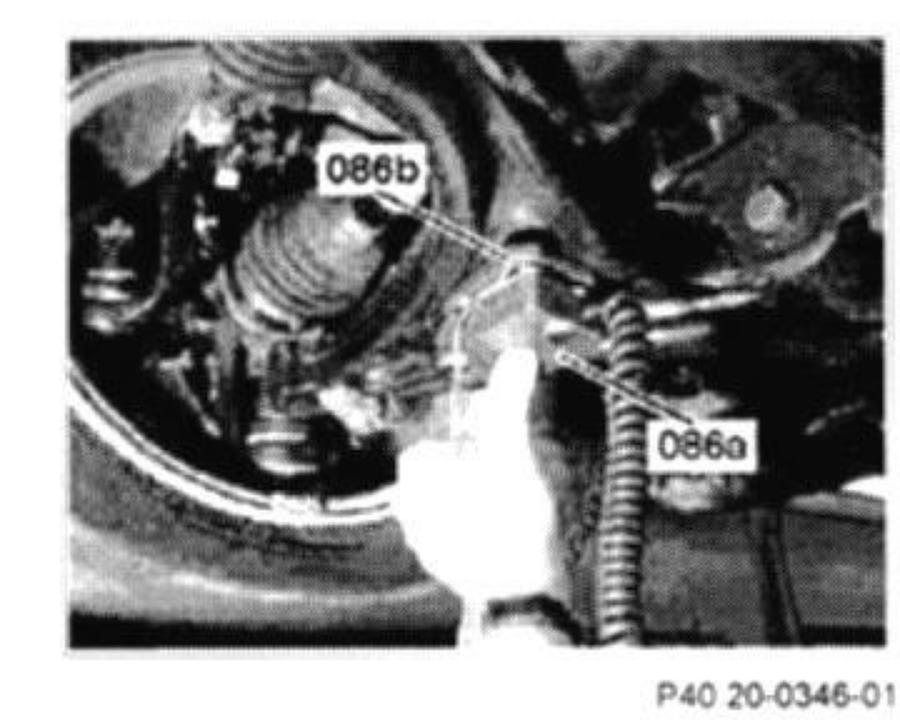

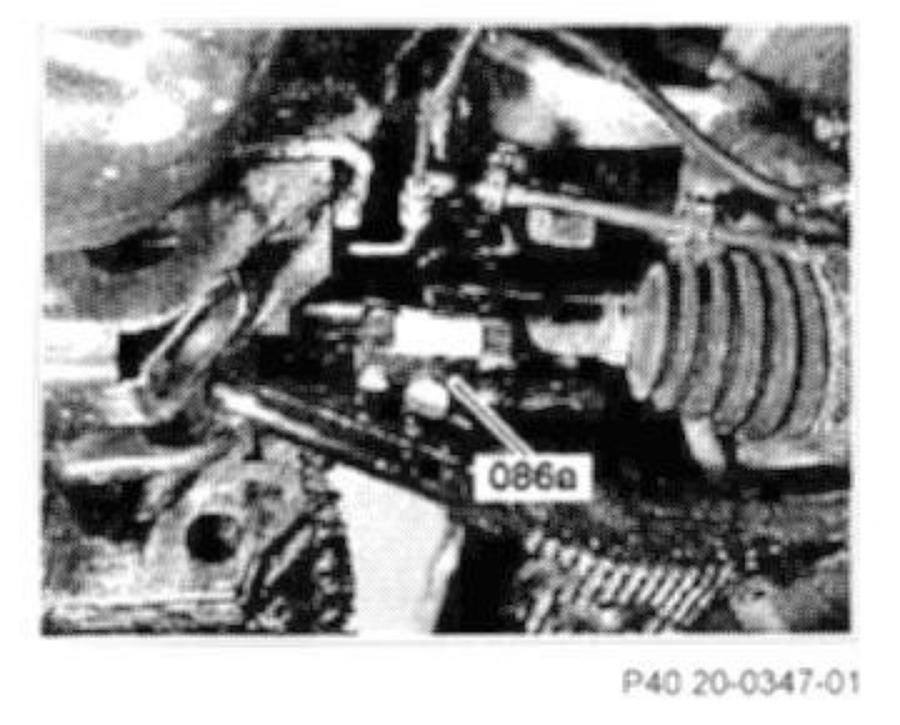

NOTE: To measure vehicle level use (86) Electronic inclination measuring instrument (CM 9606)
Rear:
Front:
Front Toe-in 0°10'±10'
Toe At 20° Turn
Avantgarde/sports suspension -1°32'±30'
Increase ground clearance -1°30'±30'
Classic/Elegance -1°05'±32'
with AMG sports suspension -1°32'±30'
Models 210.055/072 with 957a
E36, E50 AMG -1°33'±30'

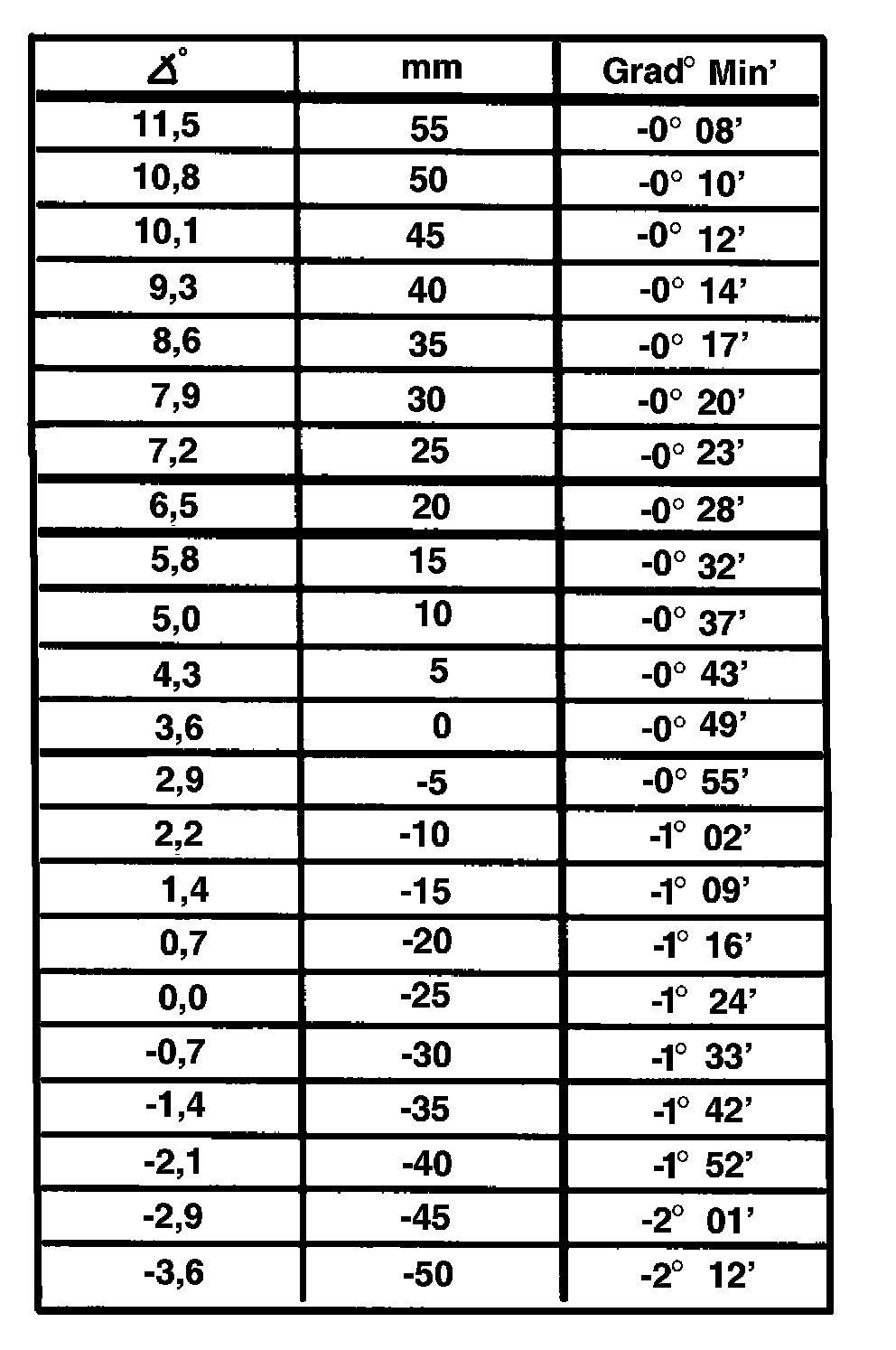

Front Camber
Models 210.00/01/02/03/04/05/06/07/20/21/22/23/24/26/27:
NOTE:
- Measure front axle level and obtain camber value from the table.
- Tolerance ±20', max. difference between left and right 20'.
Example: Front axle level (20 mm or 6.5°) = camber value (-0°28' ± 20')

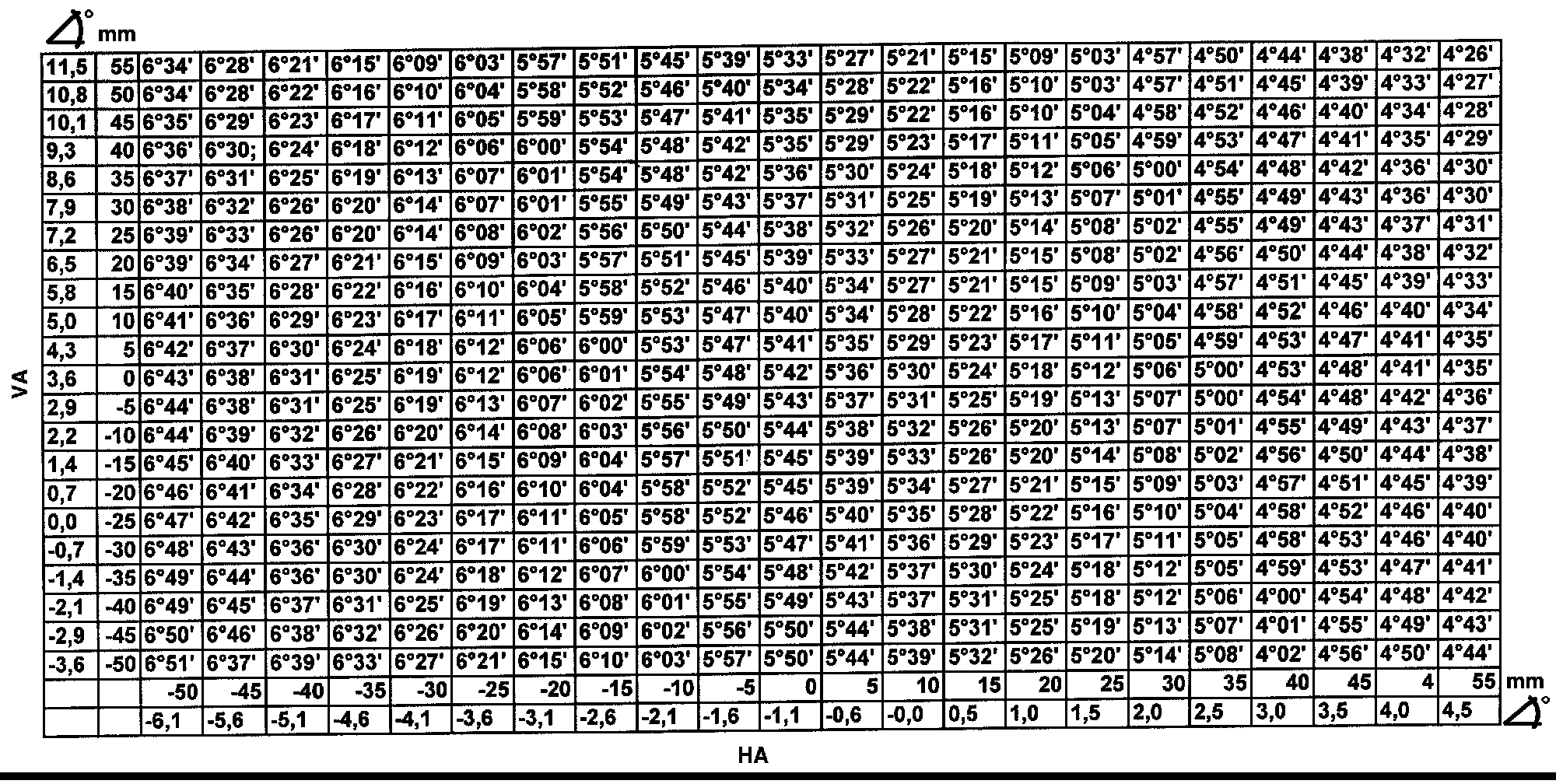

Front Caster (VA=Front Axle Level; HA=Rear Axle Level)
NOTE:
- Measure front and rear axle level and obtain the front axle caster value (measured with the wheels turned 20°) from the table.
- Tolerance ± 30', max. difference between left and right 30'.
Example: Front axle level (20 mm or 6.5°) + Rear axle level (5 mm or -0.6°) = caster value (5°29' ± 30')
Rear Toe-in 0°33'±7'
Rear Camber [not adjustable]
(at vehicle level) +40 mm -0°42'±30'
+30 mm -0°52'±30'
+20 mm -1°04'±30'
+10 mm -1°17'±30'
0 mm -1°30'±30'
-10 mm -1°44'±30'
-20 mm -1°59'±30'
-30 mm -2°16'±30'
-40 mm -2°34'±30'
-50 mm -2°52'±30'
