Evaporative Emissions System: Diagrams

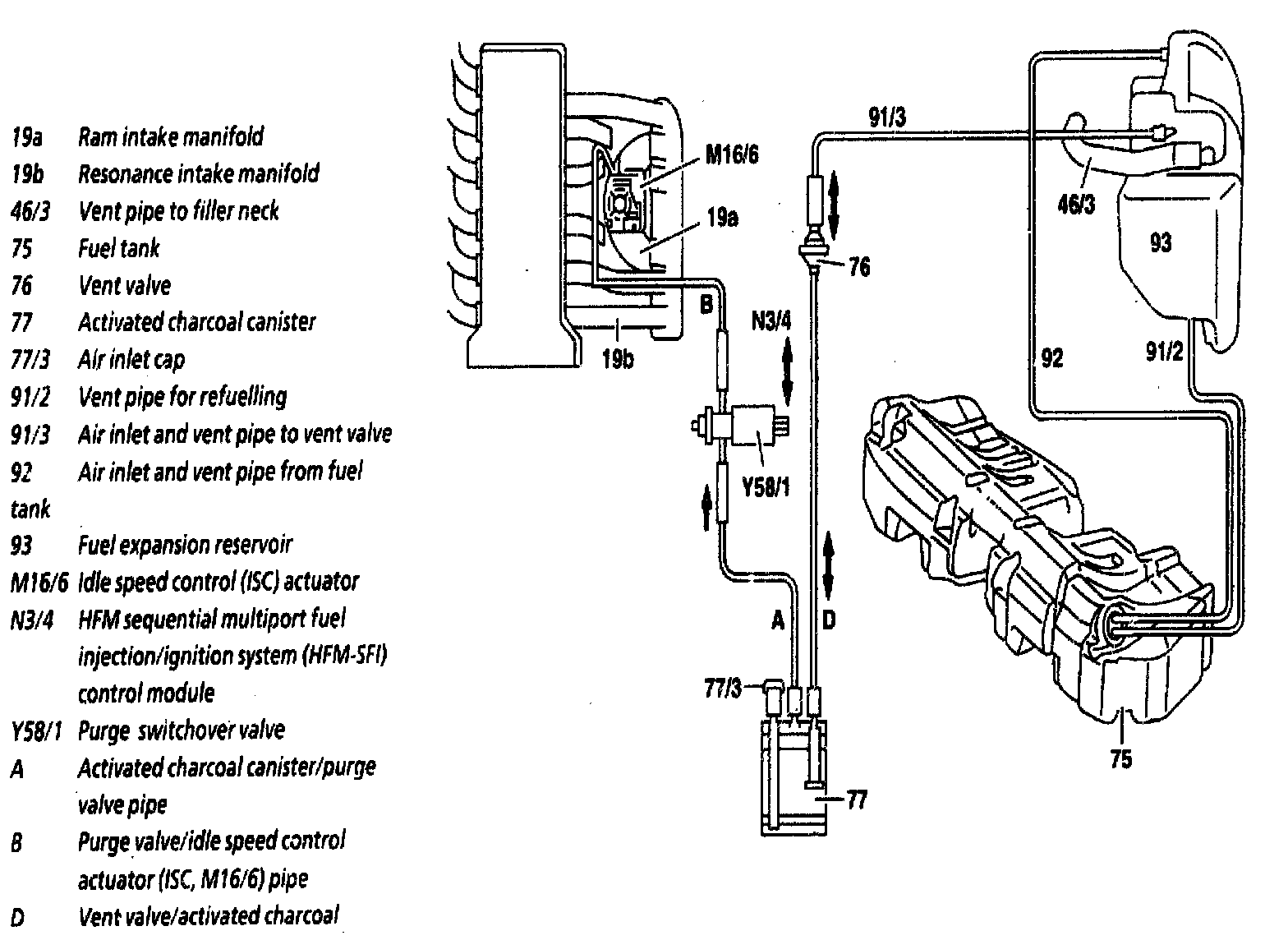

Function diagram of evaporation emission control system HFM-SFI
model 202.028 up to 7/96

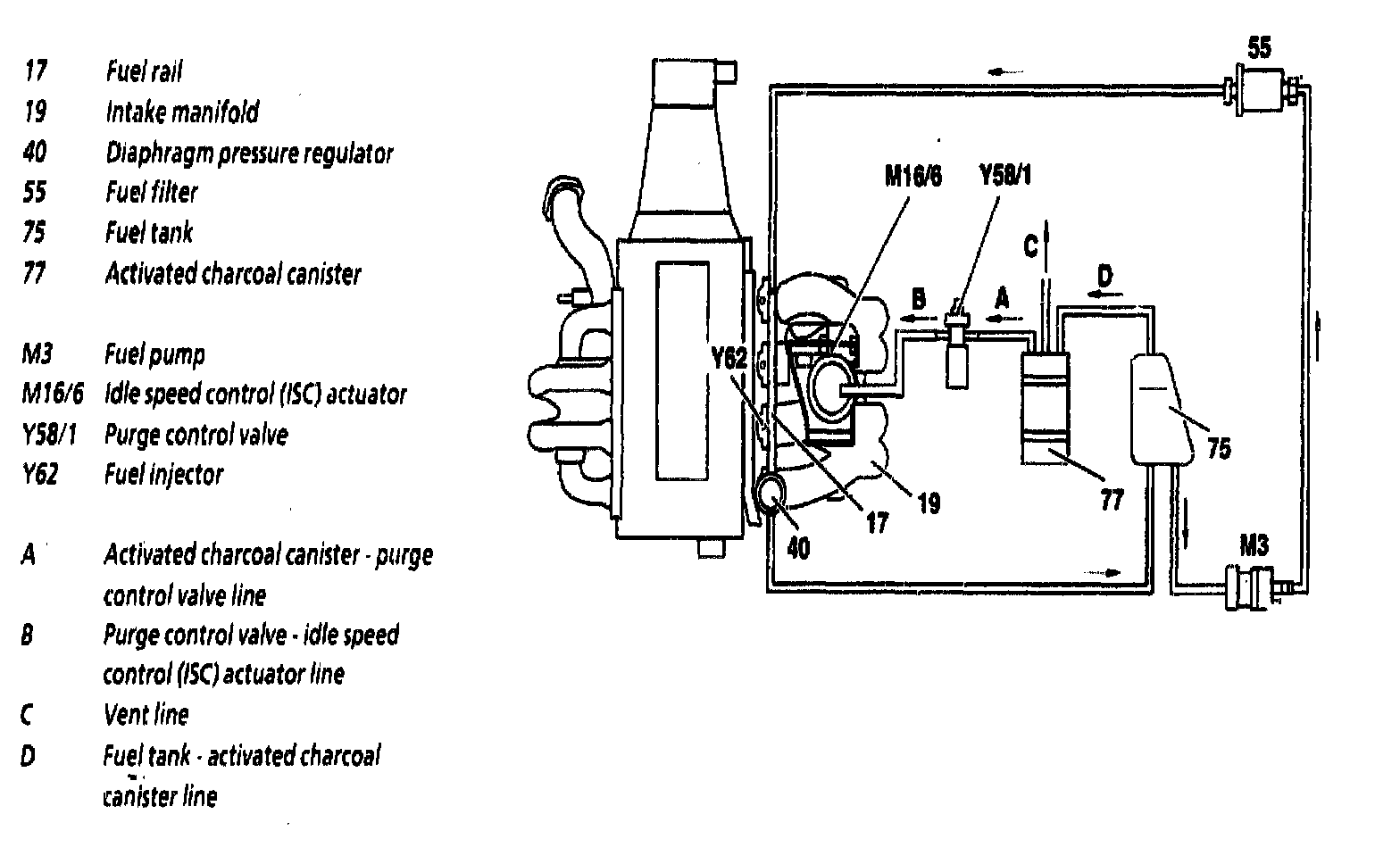

Connecting diagram of evaporation emission control system HFM-SFI
model 202.022
Connecting diagram of evaporation emission control system PEC
model 202 with engine 111
Connection diagram
Evaporative emission control system
Engine 111.921/42/45/46/70/74
without code 923 low emission D3
Connection diagram
evaporative emission control system HFM-SFI
Model 170 with engine 111
Model year 98 version (USA)
