Wiring Diagram ME-SFI Fuel Injection and Ignition System PE07.61-P-2101DK



Wiring Diagram For ME-SFI [ME] Gasoline Injection And Ignition System Control Unit pe07.61-P-2101-99dk

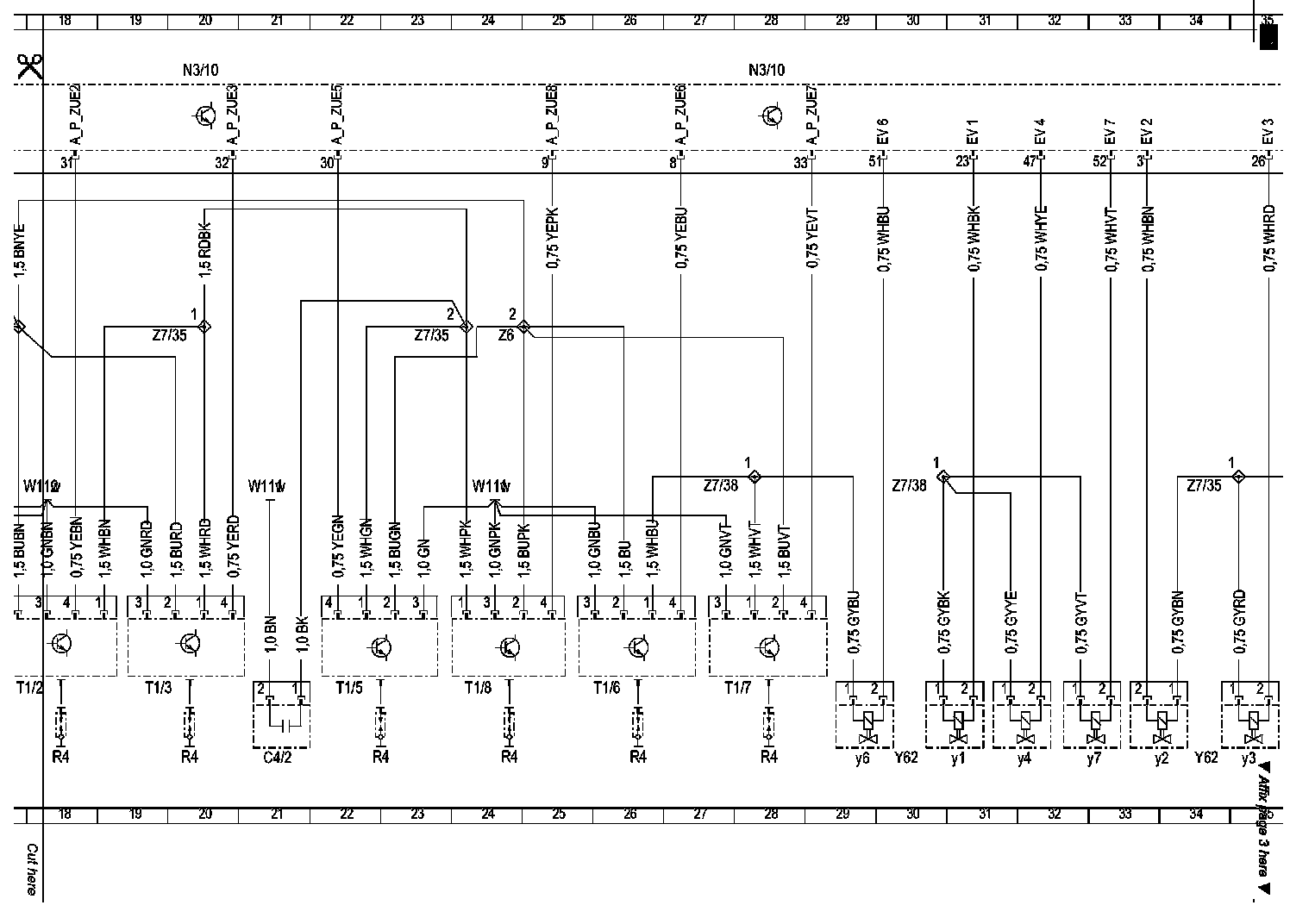

Wiring Diagram (Part 1):

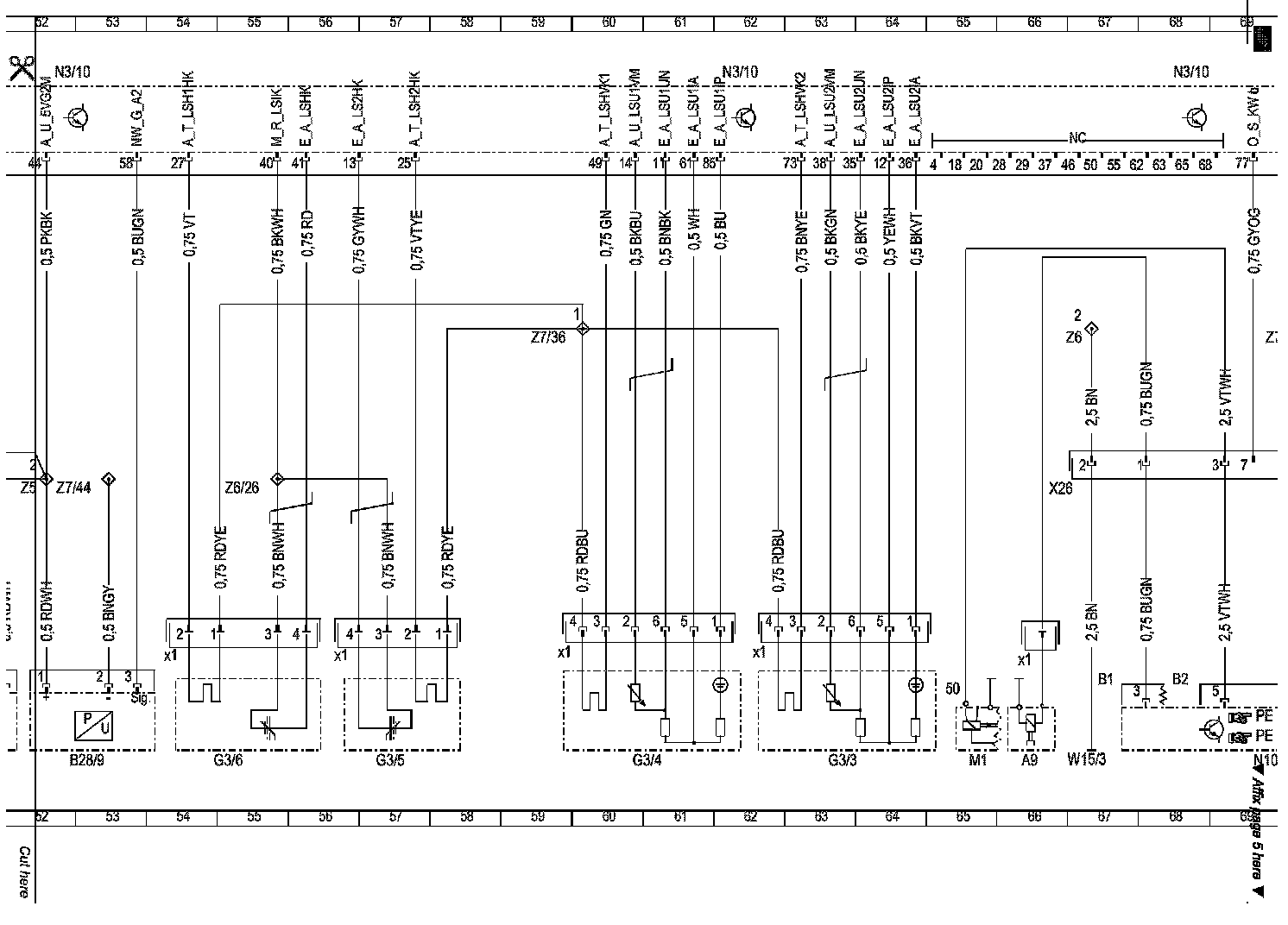

Wiring Diagram (Part 2):

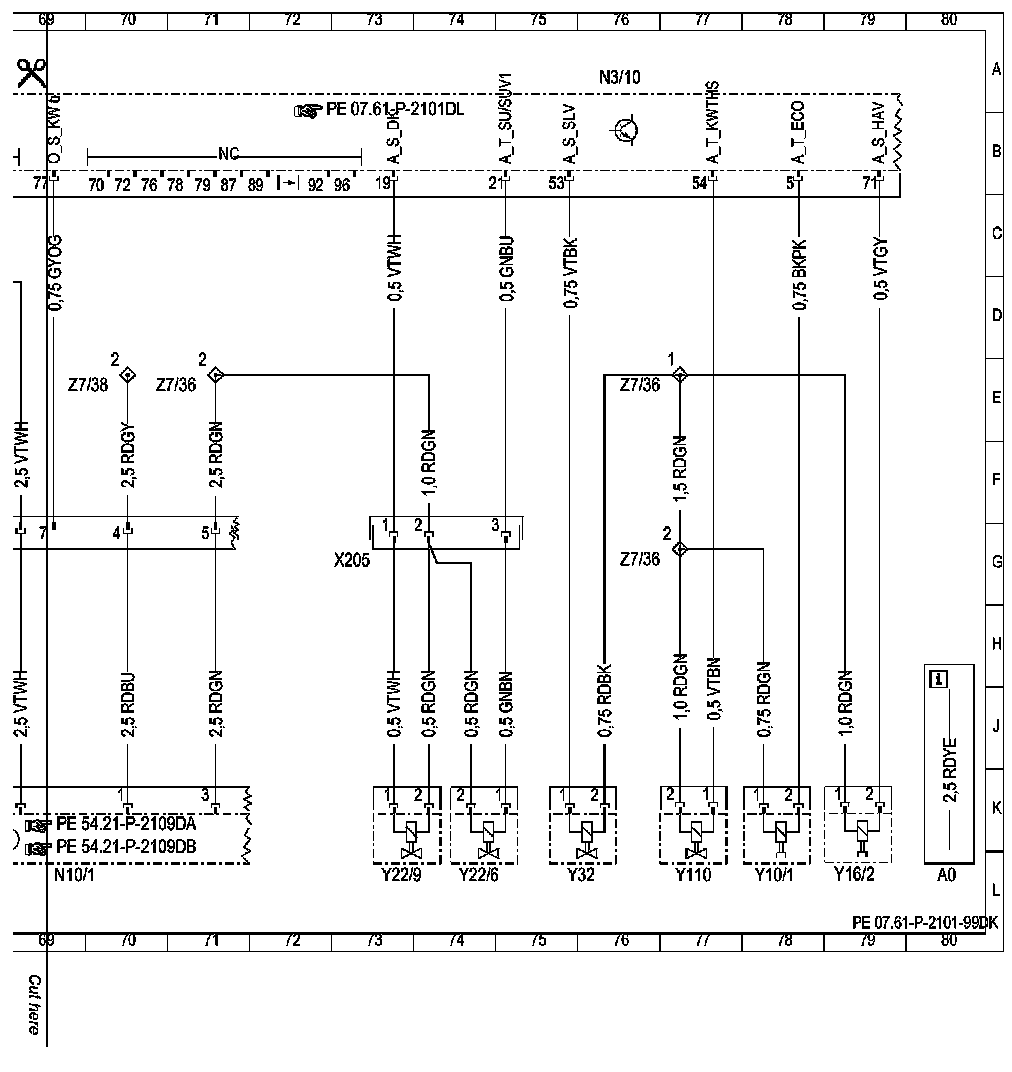

Wiring Diagram (Part 3):





Wiring Diagram (Part 4):





Wiring Diagram (Part 5):






Component Description/Coordinates, A0 To T1/8:





Component Description/Coordinates, W11w1 To Z7/44:






Component Locations: Component Location photographs can be found via their component names at the vehicle level. Component Locations
