Engine Compartment Prefuse Box
Engine Compartment Prefuse Box
Engine Compartment Prefuse Box

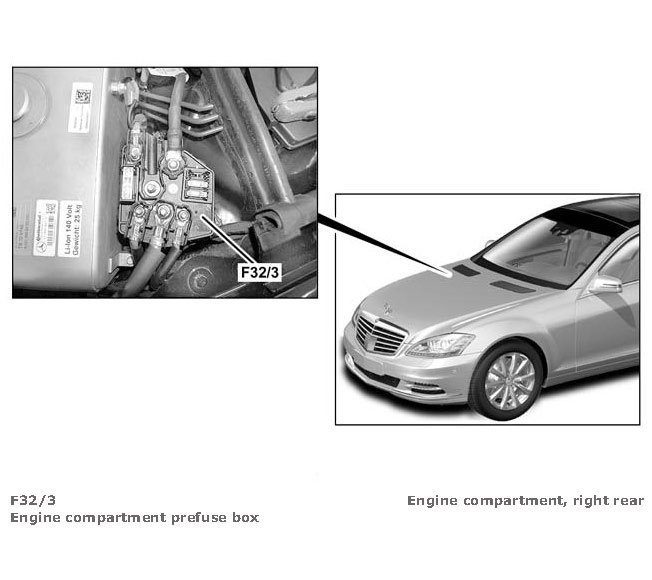

Engine Compartment Prefuse Box (View 1):

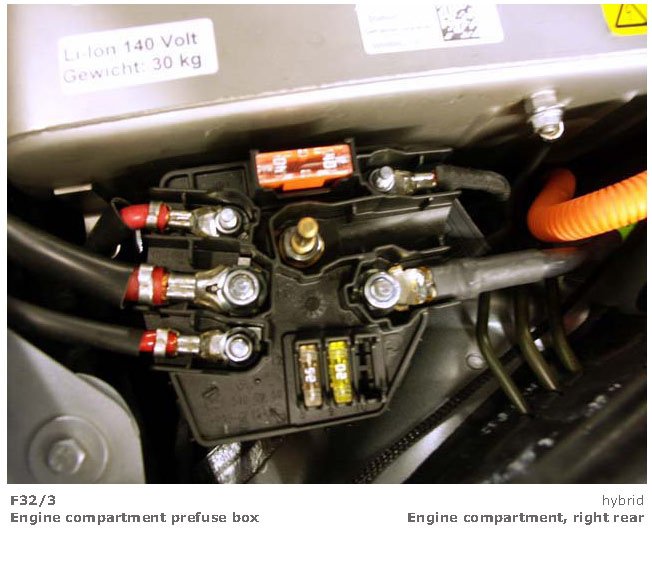

Engine Compartment Prefuse Box (View 2):

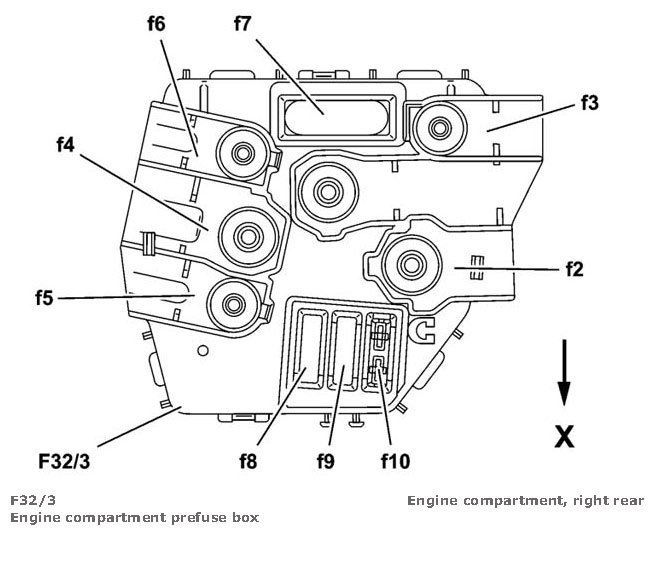

Engine Compartment Prefuse Box (View 3):

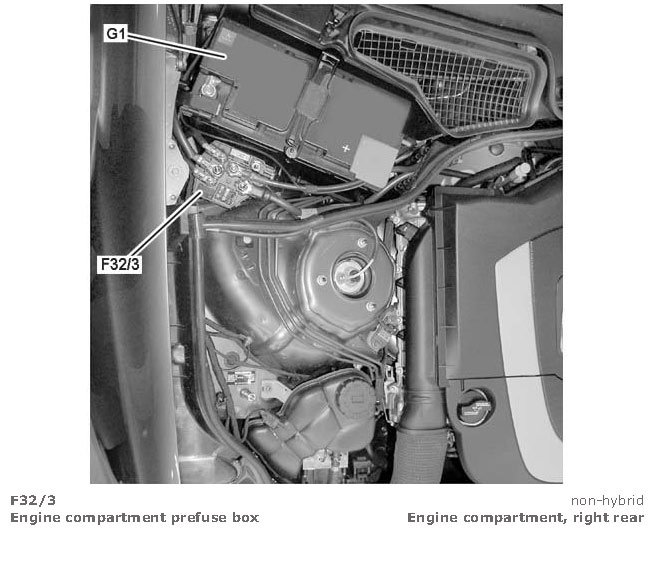

Engine Compartment Prefuse Box (View 4):
