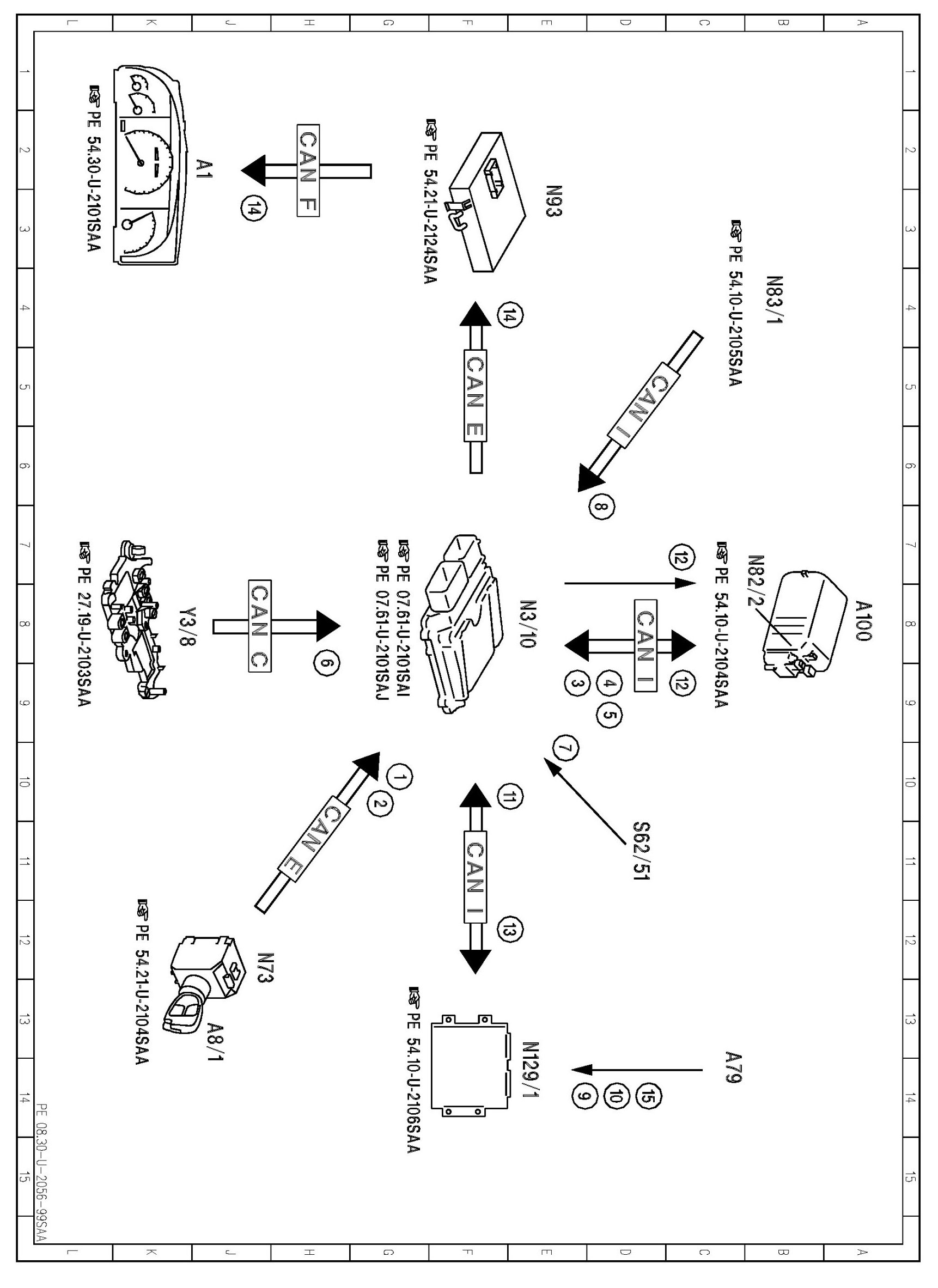

PE08.30-U-2056SAA Electrical Function Diagram For Starting Hybrid Drive System



PE08.30-U-2056SAA Electrical Function Diagram For Starting Hybrid Drive System

ENGINE 272.974 in MODEL 221.095 /195
- Hybrid



































Component Locations: Component Location photographs can be found via their component names at the vehicle level. Component Locations
