P0097

Der Ansaugluft-Temperatursensor 2 (Zylinderreihe 1) hat Kurzschluss nach Masse. Es liegt ein Kurzschluss nach Masse vor.


Possible cause:

- B17/1 (Ansauglufttemperatur-Sensor Saugrohr)
Affected functions:

- Motorleistung

-------------------------------------------------

Test 1: Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) prüfen.

1. Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) prüfen.

Test 1.1: Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) über Istwert prüfen.

Test 1.2: Den Istwert B17/1 (Ansauglufttemperatur-Sensor Saugrohr) im Steuergerät MED 17.7 auf Plausibilität prüfen.

Test 1.3: Innenwiderstand des Bauteils B17/1 (Ansauglufttemperatur-Sensor Saugrohr) prüfen.

1.1. Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) über Istwert prüfen.
Prüfablauf

- Zündung einschalten.
Status des zugehörigen Istwertes:
- Ansauglufttemperatur ( Saugrohr ):Warning! Communication with ECU required.
Sollwert

- Aktuelle Temperatur in der Umgebung des Bauteils B17/1 (Ansauglufttemperatur-Sensor Saugrohr)
Frage

- Ist der Istwert in Ordnung?


YES
Der Istwert ist in Ordnung.Ende der Prüfung

NO
Der Istwert ist nicht in Ordnung.Mögliche Ursache und Abhilfe

- Den Istwert B17/1 (Ansauglufttemperatur-Sensor Saugrohr) im Steuergerät N3/10 (Steuergerät ME) auf Plausibilität prüfen.
- Innenwiderstand des Bauteils B17/1 (Ansauglufttemperatur-Sensor Saugrohr) prüfen.


1.2. Den Istwert B17/1 (Ansauglufttemperatur-Sensor Saugrohr) im Steuergerät MED 17.7 auf Plausibilität prüfen.

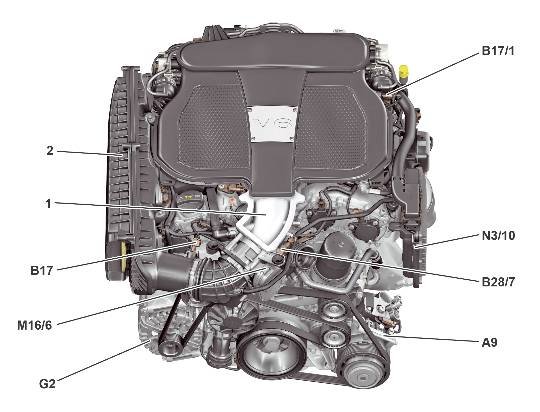

Bildlegende

- B17 (Temperaturfühler Ansaugluft)
- B17/1 (Ansauglufttemperatur-Sensor Saugrohr)
Prüfvoraussetzung

- Der Istwert ist nicht in Ordnung.
Prüfablauf

- Kupplung am Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) abziehen.
- Zündung einschalten.
Status des zugehörigen Istwertes:
- Ansauglufttemperatur ( Saugrohr ):Warning! Communication with ECU required.
Sollwert

- Bei abgezogener Kupplung am Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) wird der Wert [ 30° C ] angezeigt.
Frage

- Ist der Istwert in Ordnung?







YES
Der Istwert ist in Ordnung.Weitere mögliche Fehlerursachen

- Innenwiderstand des Bauteils B17/1 (Ansauglufttemperatur-Sensor Saugrohr) prüfen.


NO
Der Istwert ist nicht in Ordnung.Mögliche Ursache und Abhilfe

- Leitungen vom Bauteil B17/1 (Ansauglufttemperatur-Sensor Saugrohr) zum Bauteil N3/10 (Steuergerät ME) prüfen.
Ende der Prüfung

1.3. Innenwiderstand des Bauteils B17/1 (Ansauglufttemperatur-Sensor Saugrohr) prüfen.
Bildlegende

- A -AnschlussPrüfkabel Buchsenkasten 35-polig
- 001 -Kupplungen vom Bauteil N3/10 (Steuergerät ME)
- 05 -Buchsenkasten 35-polig
- 050 -Buchsenkasten 126-polig
- 108 -Prüfkabel 266 589 01 63 00
- N3/10 (Steuergerät ME)
- II 1-63AnschlussPrüfkabel
- III 64-126AnschlussPrüfkabel
Achtung!

- Der Anschluss A vom Prüfkabel 108 darf NICHT am Anschluss B des 126-poligen Buchsenkastens (050) angeschlossen werden.
Weiter zur Prüfung mit Taste F2







Prüfablauf

- Zündung ausschalten.
- Stecker M am Steuergerät N3/10 (Steuergerät ME) abziehen.
- Measure resistance with multimeter between sockets [M.70] 70 and [M.12] 12 of the 126-pole socket box tester.
Sollwert

- Widerstand(-40° C): [320000...353000]ohms
- Widerstand(-20° C): [92000...102000]ohms
- Widerstand(0° C): [31000...34000]ohms
- Widerstand(10° C): [18900...20895]ohms
- Widerstand(20° C): [11865...13114]ohms
- Widerstand(25° C): [9500...10500]ohms
- Widerstand(30° C): [7657...8463]ohms
- Widerstand(40° C): [5058...5591]ohms
- Widerstand(50° C): [3424...3785]ohms
- Widerstand(60° C): [2365...2614]ohms
- Widerstand(70° C): [1662...1837]ohms
- Widerstand(80° C): [1163...1286]ohms
- Widerstand(100° C): [646...714]ohms
Frage

- Sind die Messwerte in Ordnung?


YES
Die Messwerte sind in Ordnung.Ende der Prüfung

NO
Die Messwerte sind nicht in Ordnung.Mögliche Ursache und Abhilfe

- B17/1 (Ansauglufttemperatur-Sensor Saugrohr)
Ende der Prüfung
