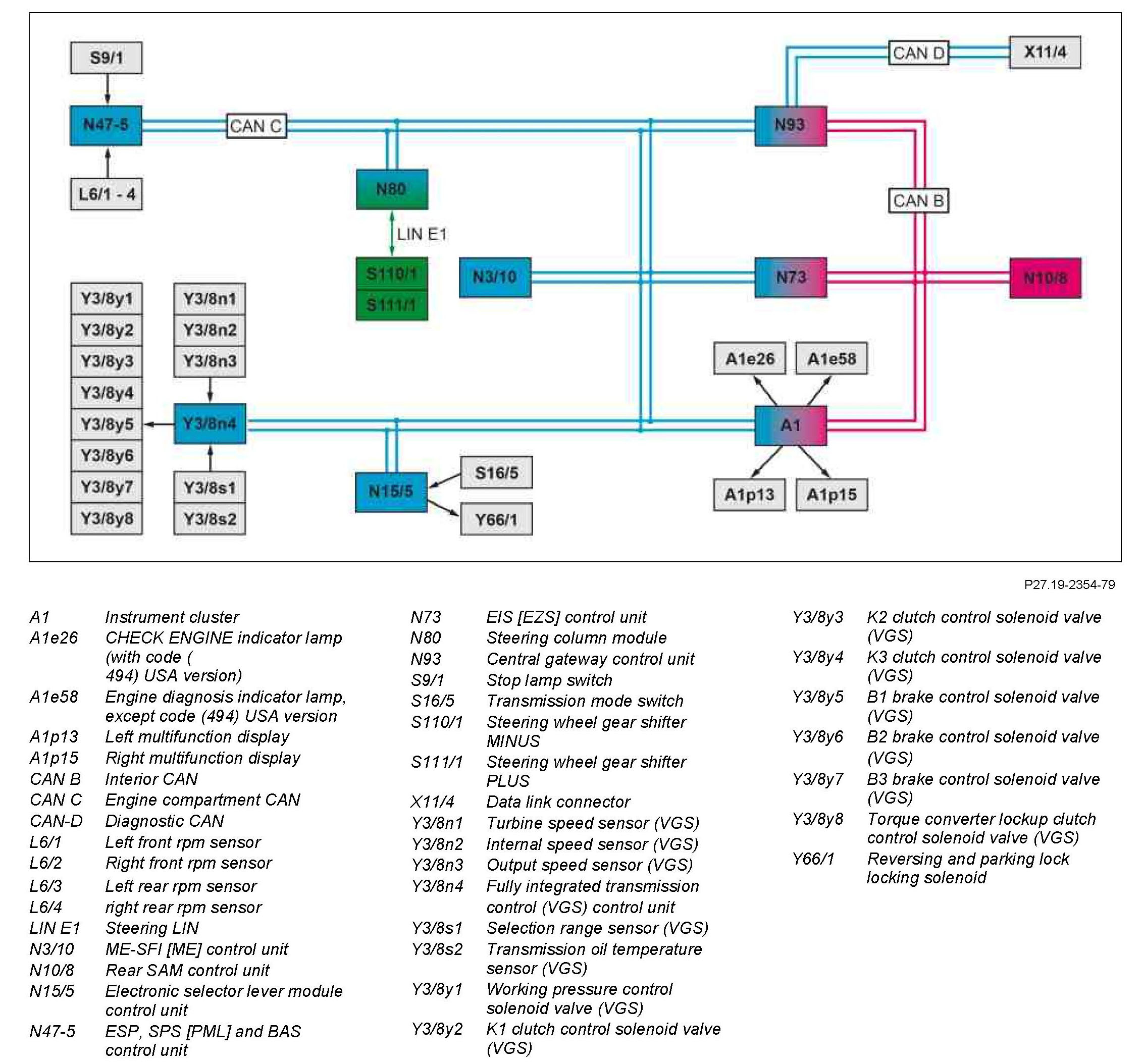

GF27.10-P-0001-20AHM Automatic Transmission (AT), Block Diagram
GF27.10-P-0001-20AHM Automatic Transmission (AT), Block Diagram
GF27.10-P-0001-20AHM Automatic transmission (AT), block diagram
- TRANSMISSION 722.904/906/999
- as of model year 09
