TCL Solenoid Valve - Service Manual Corrections
No: TSB-02-35-004DATE: March, 2002
MODEL: 2000-01 Eclipse
SUBJECT:
CORRECTED DESCRIPTIONS OF TCL SOLENOID VALVE (ECLIPSE) - SERVICE MANUAL REVISION
PURPOSE
This bulletin corrects various descriptions, circuit diagrams, and fluid pressure diagrams related to the TCL solenoid valve.
Write the TSB revision number of this bulletin in the "TSB Revision" box at the bottom of the affected service manual page.
AFFECTED VEHICLES
2000-01 Eclipse
2001 Eclipse Spyder
AFFECTED SERVICE MANUALS
2000 Eclipse Technical Information Manual, pages 3-32, 3-33
2000 Eclipse Service Manual, Volume 2, page 35C-7
2000 Eclipse Service Manual, Volume 4, page 90-251
2001 Eclipse/Eclipse Spyder Service Manual (green), Volume 3, page 350-8
2001 Eclipse/Eclipse Spyder Service Manual (green), Volume 4, page 90-241
2001 Eclipse Spyder Service Manual (blue), Volume 2, page 350-7
2001 Eclipse Spyder Service Manual (blue), Volume 3, page 90-205

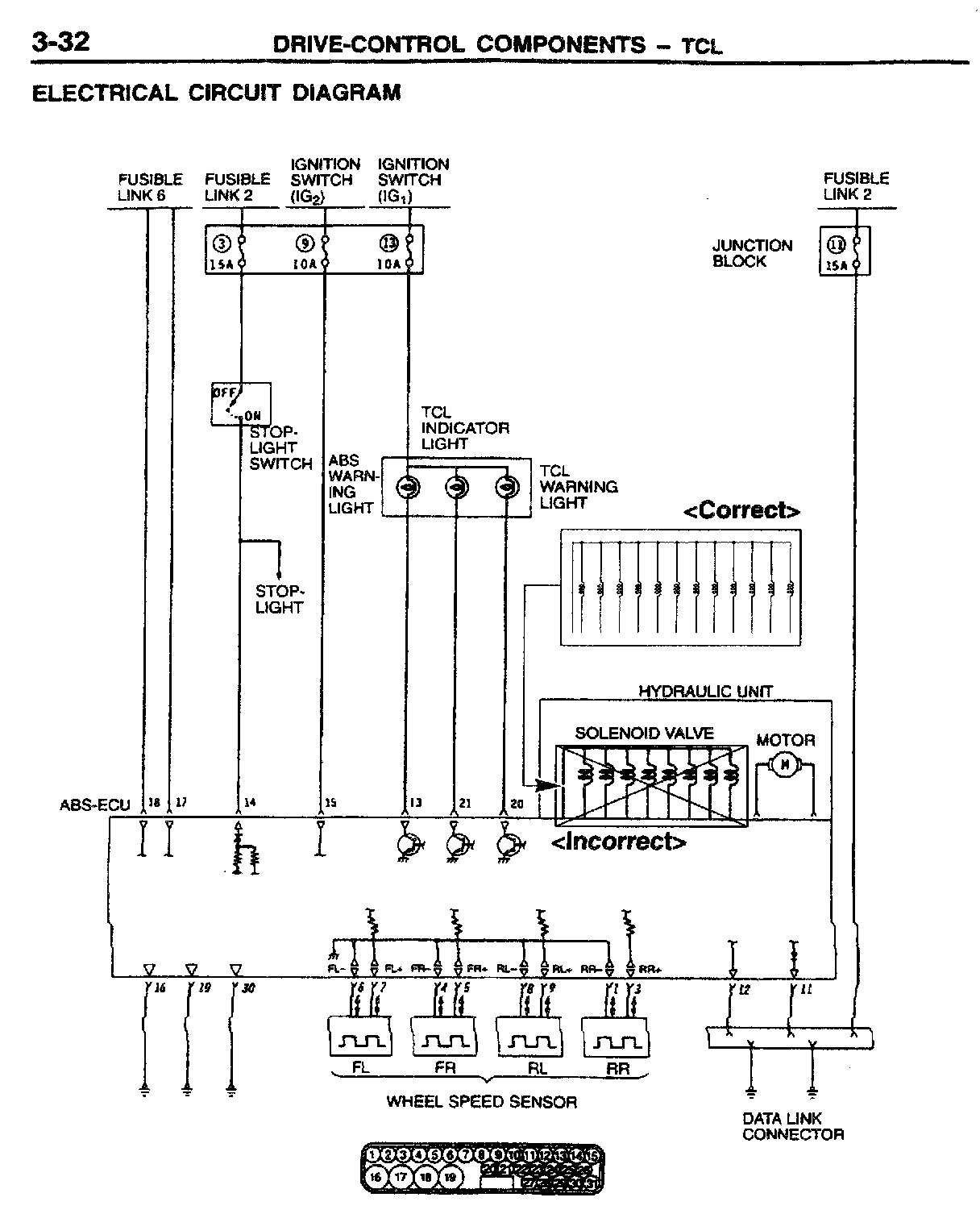

2000 Eclipse Technical Information Manual, page 3-32

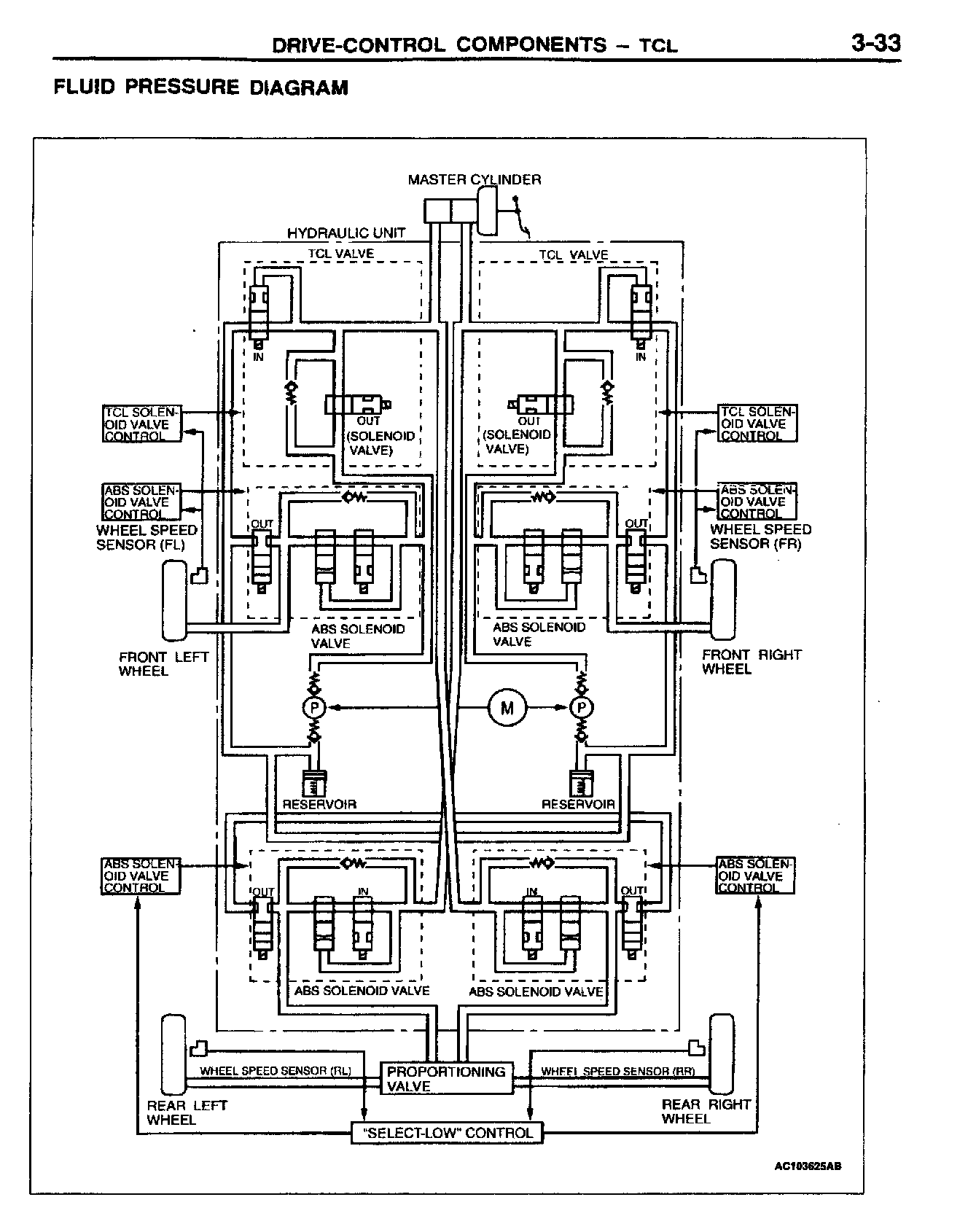

2000 Eclipse Technical Information Manual, page 3-33. Replace the page with the illustration shown.

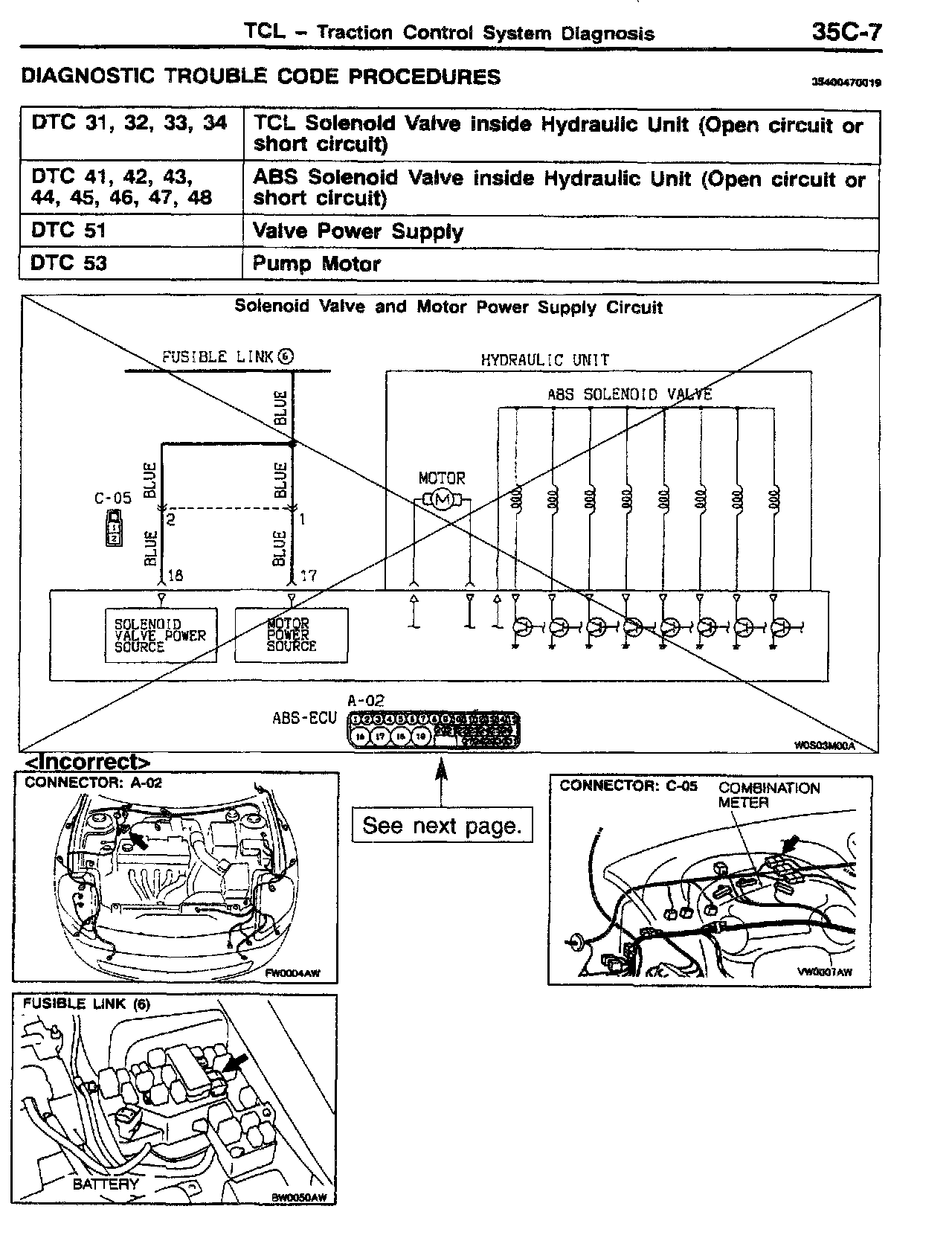

2000 Eclipse Service Manual, Volume 2, page 35C-7

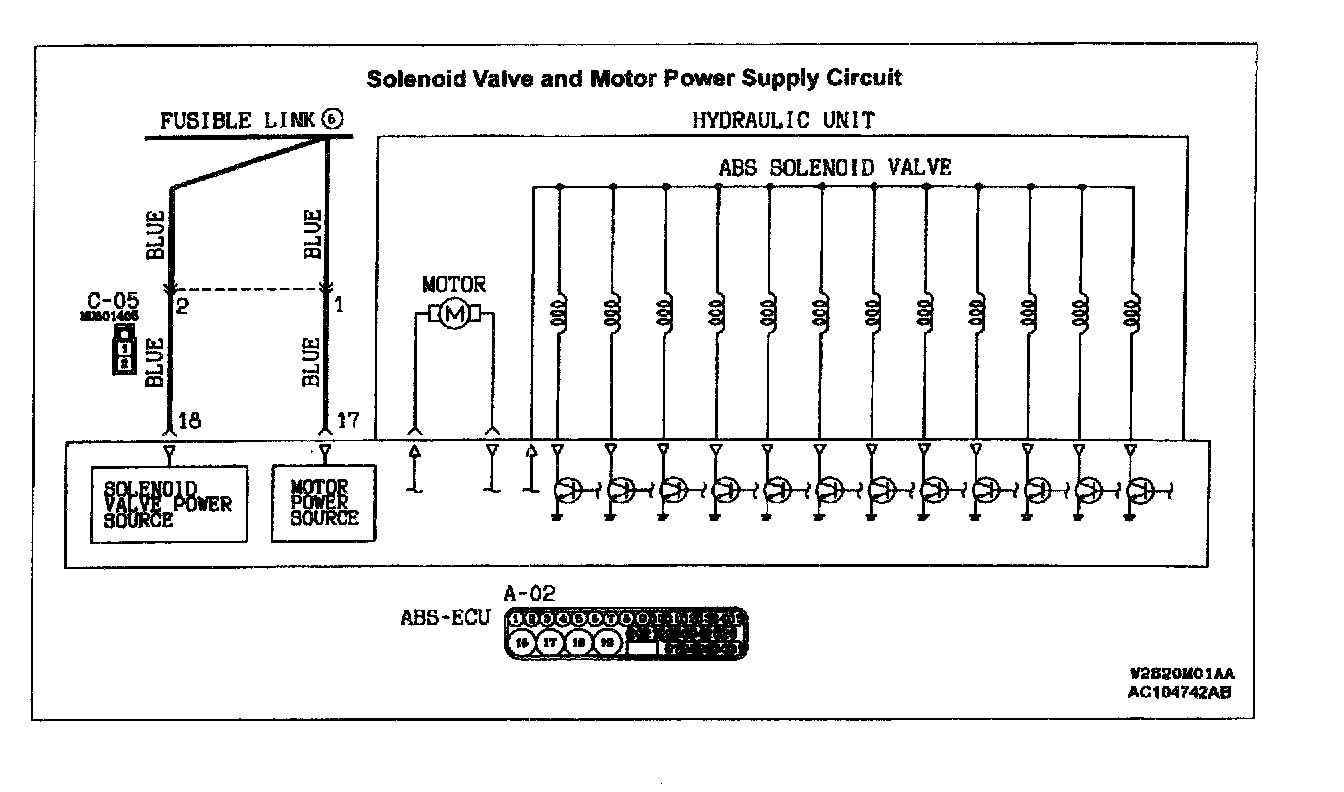

2000 Eclipse Service Manual, Volume 2, page 35C-7. Replace the wiring diagram with the illustration shown.

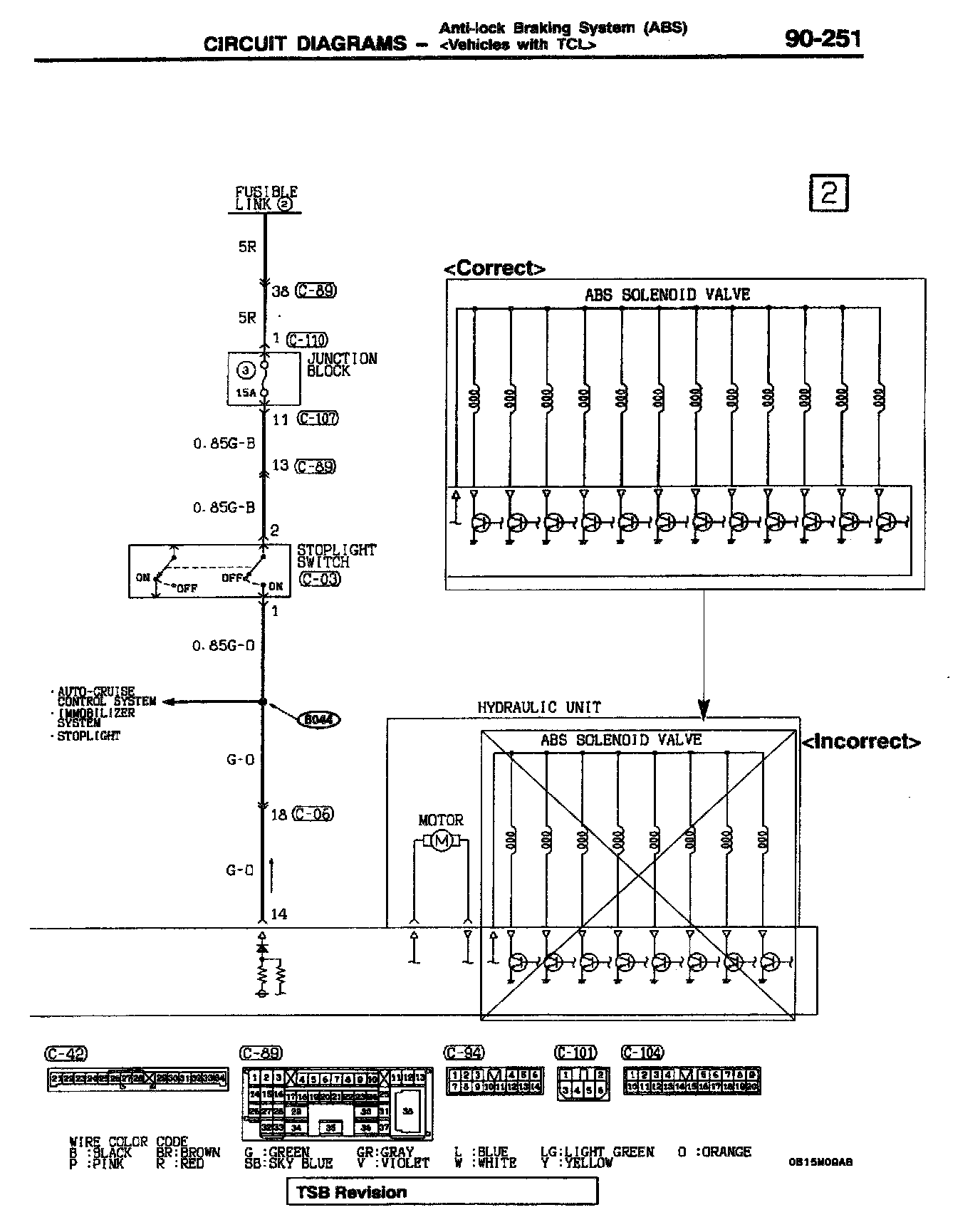

2000 Eclipse Service Manual, Volume 4, page 90-251
2001 Eclipse/Eclipse Spyder Service Manual (green), Volume 3, page 35C-8.

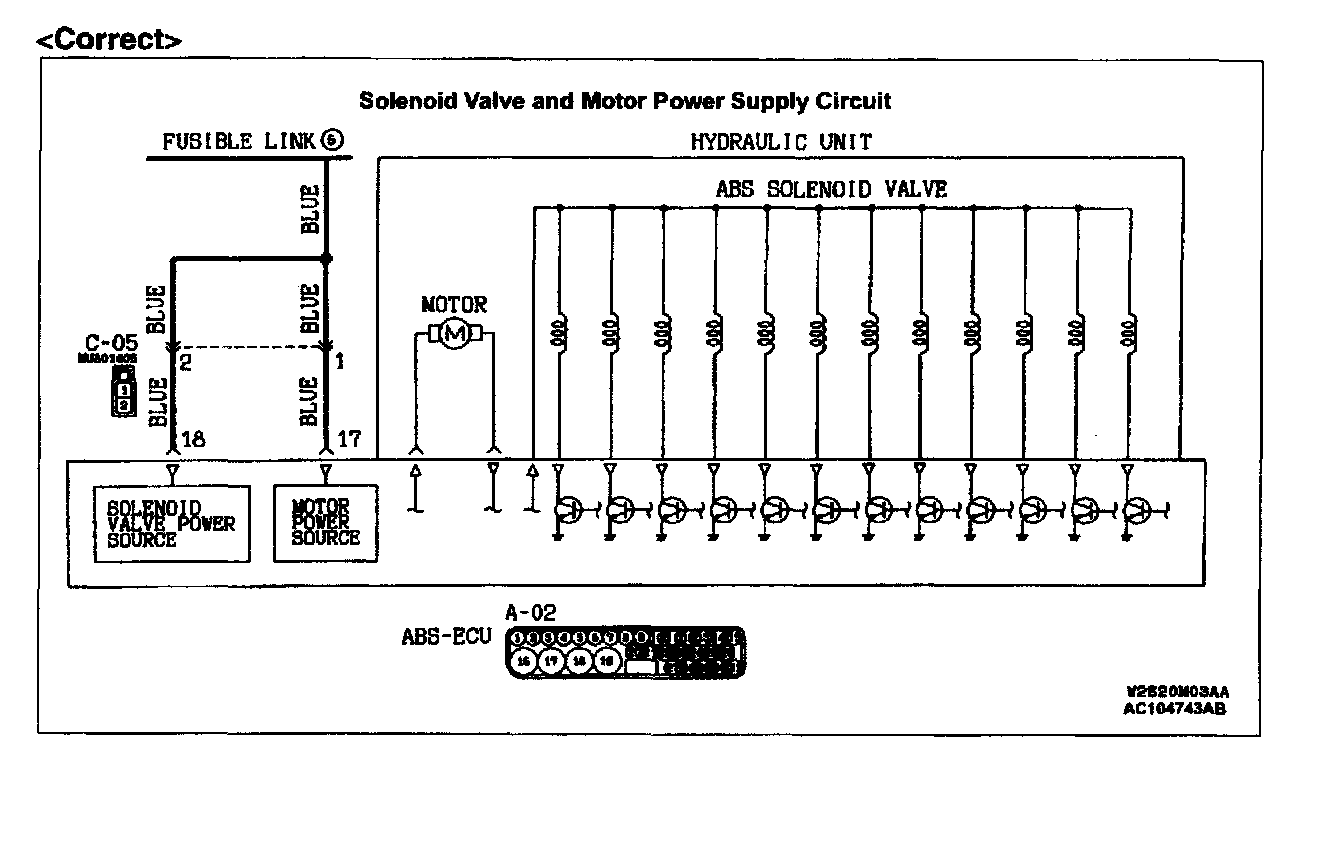

2001 Eclipse/Eclipse Spyder Service Manual (green), Volume 3, page 35C-8 Replace the wiring diagram with the illustration shown.

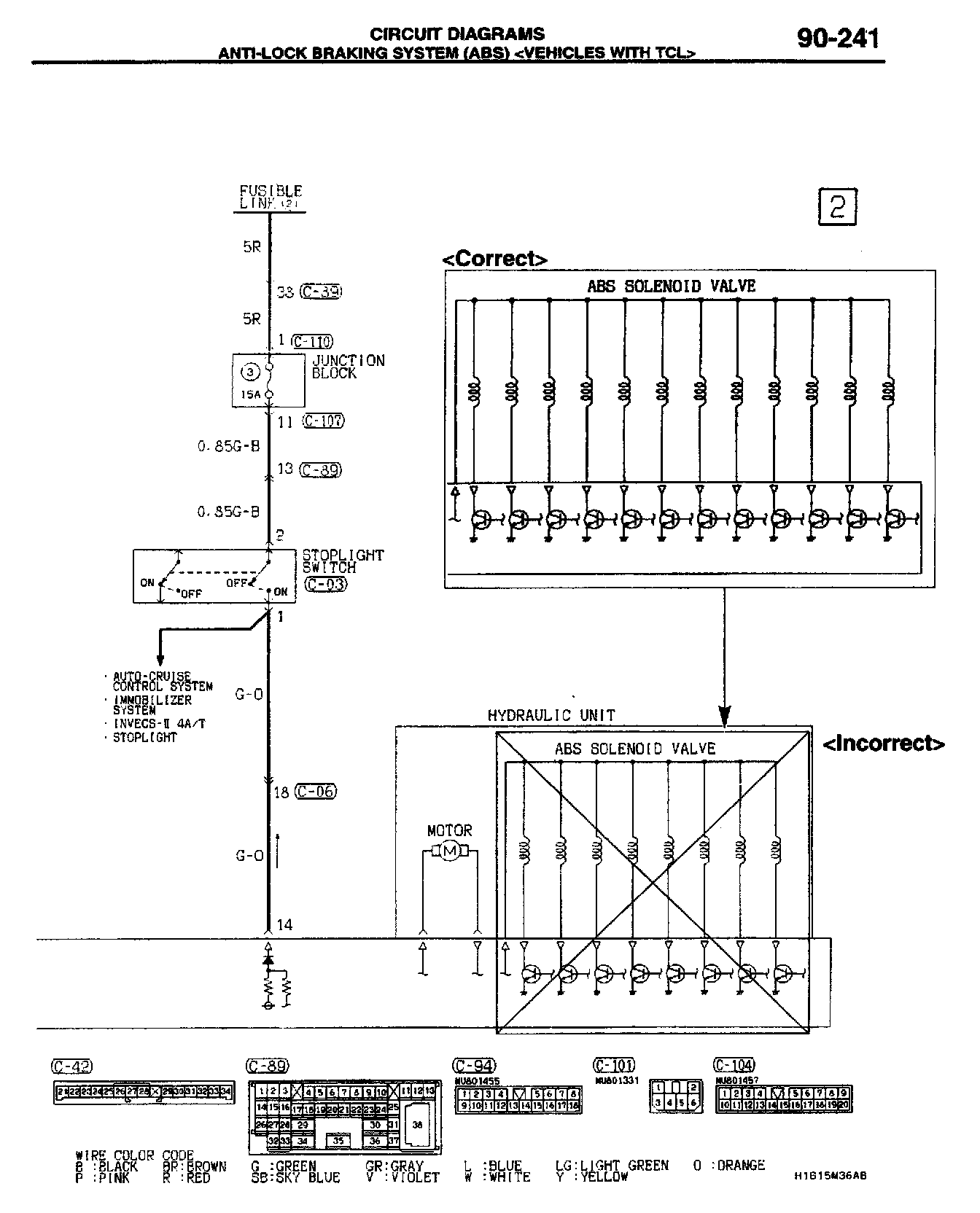

2001 Eclipse/Eclipse Spyder Service Manual, Volume 4 (green), page 90-241
2001 Eclipse Spyder Service Manual, Volume 4 (blue), page 35C-7

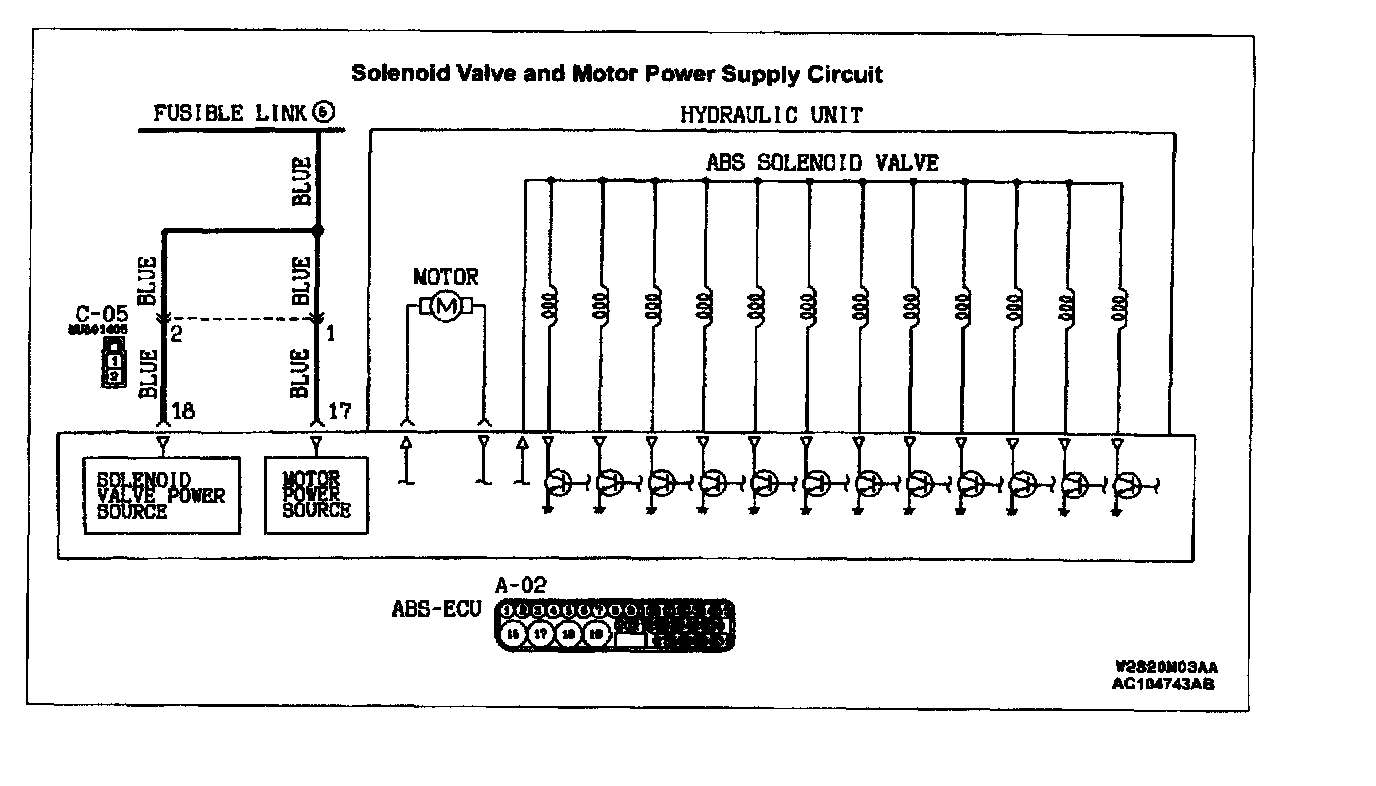

2001 Eclipse Spyder Service Manual, Volume 4 (blue), page 35C-7 Replace the wiring diagram with the illustration shown.
2001 Eclipse Spyder Service Manual, Volume 4 (blue), page 90-205
