Solenoids and Solenoid Valves

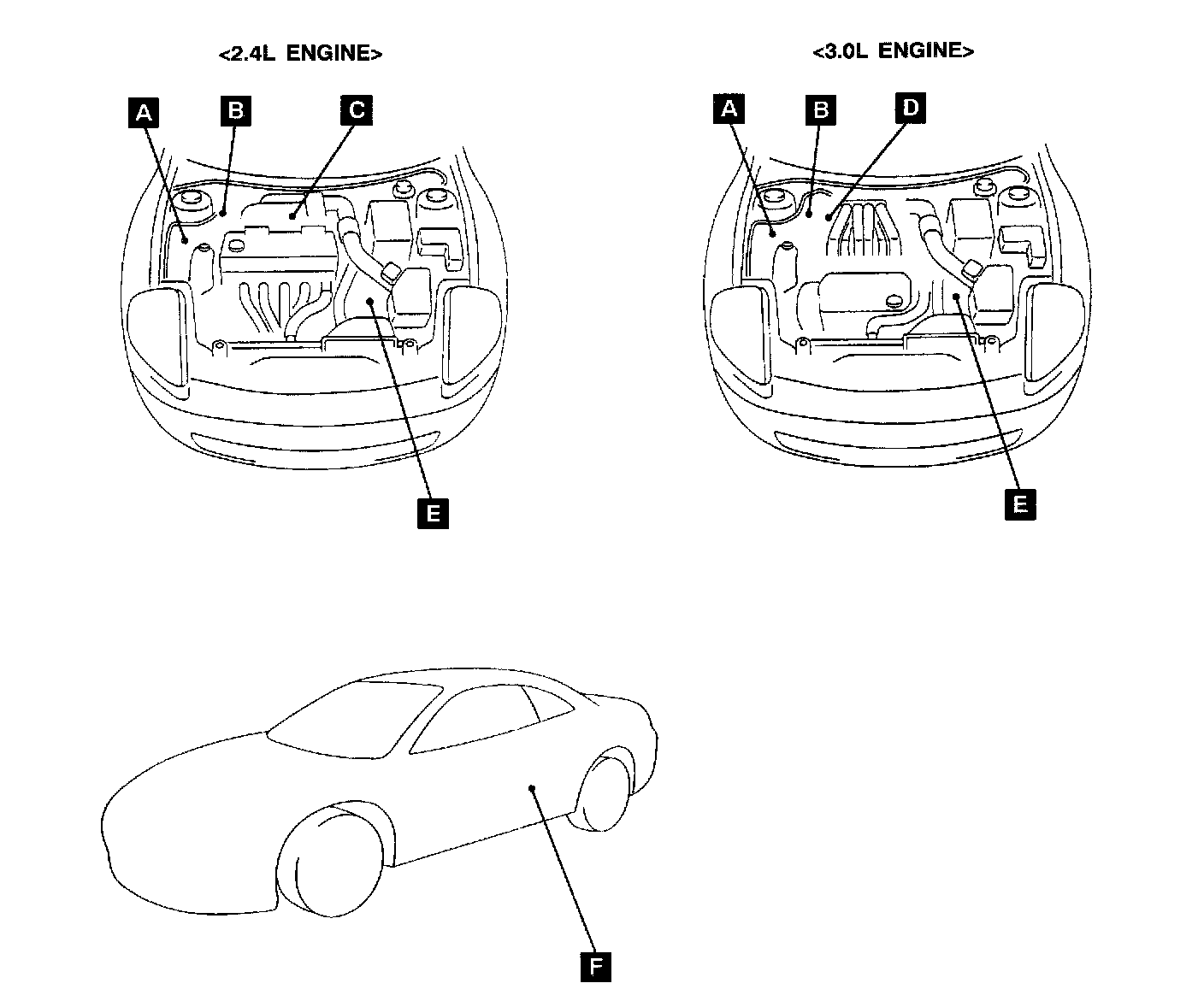

Solenoid And Solenoid Valve Locations Overall View:




Solenoid And Solenoid Valve Location Views A-F:





Name Symbol
A/T Control Solenoid Valve Assembly E
Auto-Cruise Control Vacuum Pump A
(With built-in control valve and release valve)
EGR Solenoid Valve D
Evaporative Emission Purge Solenoid Valve D
Evaporative Emission Ventilation Solenoid F
Hydraulic Unit (With built-in ABS solenoid valve) B
