STARTING SYSTEM
Wiring Diagram - START

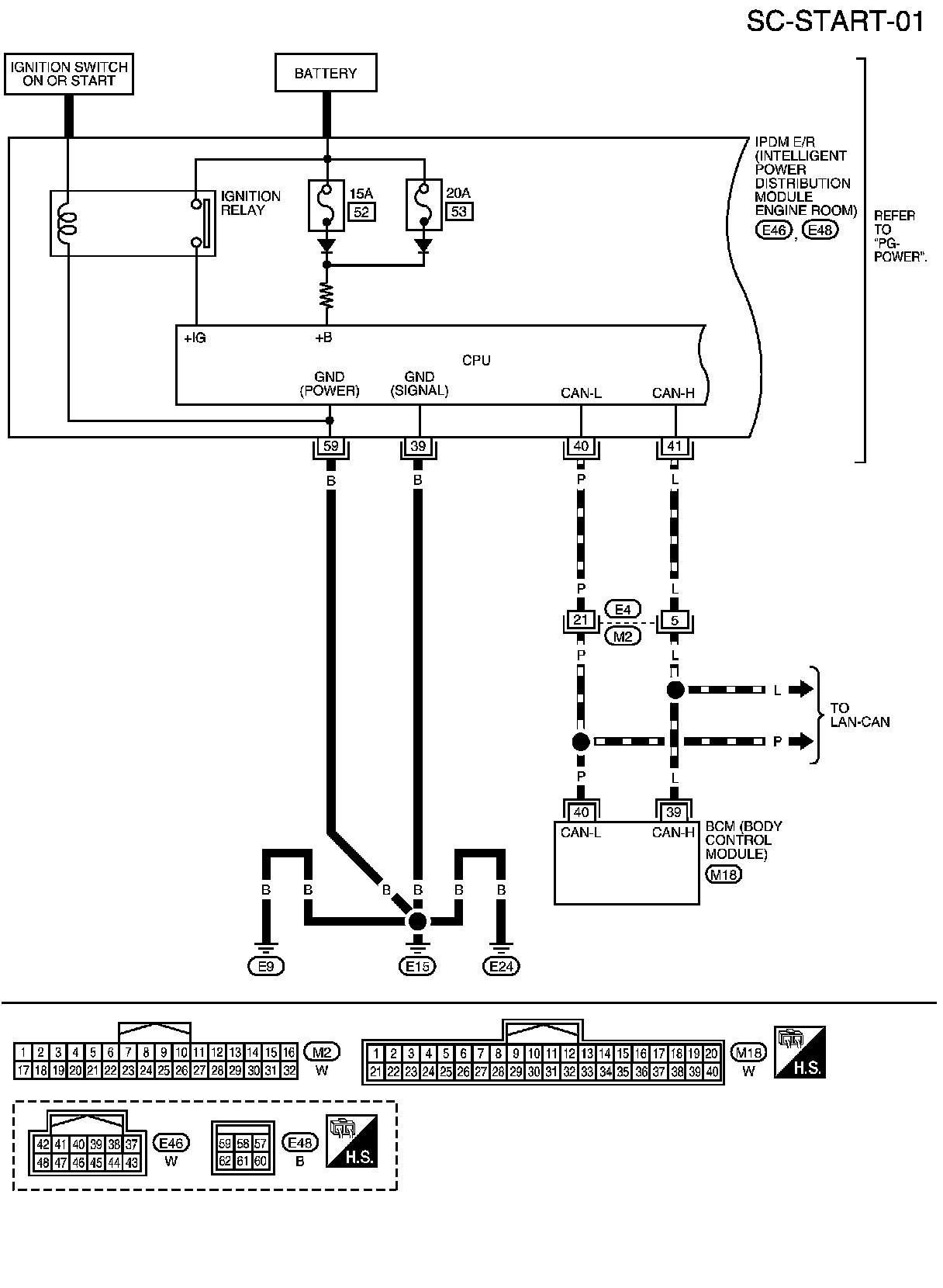

M/T Models - MR20DE

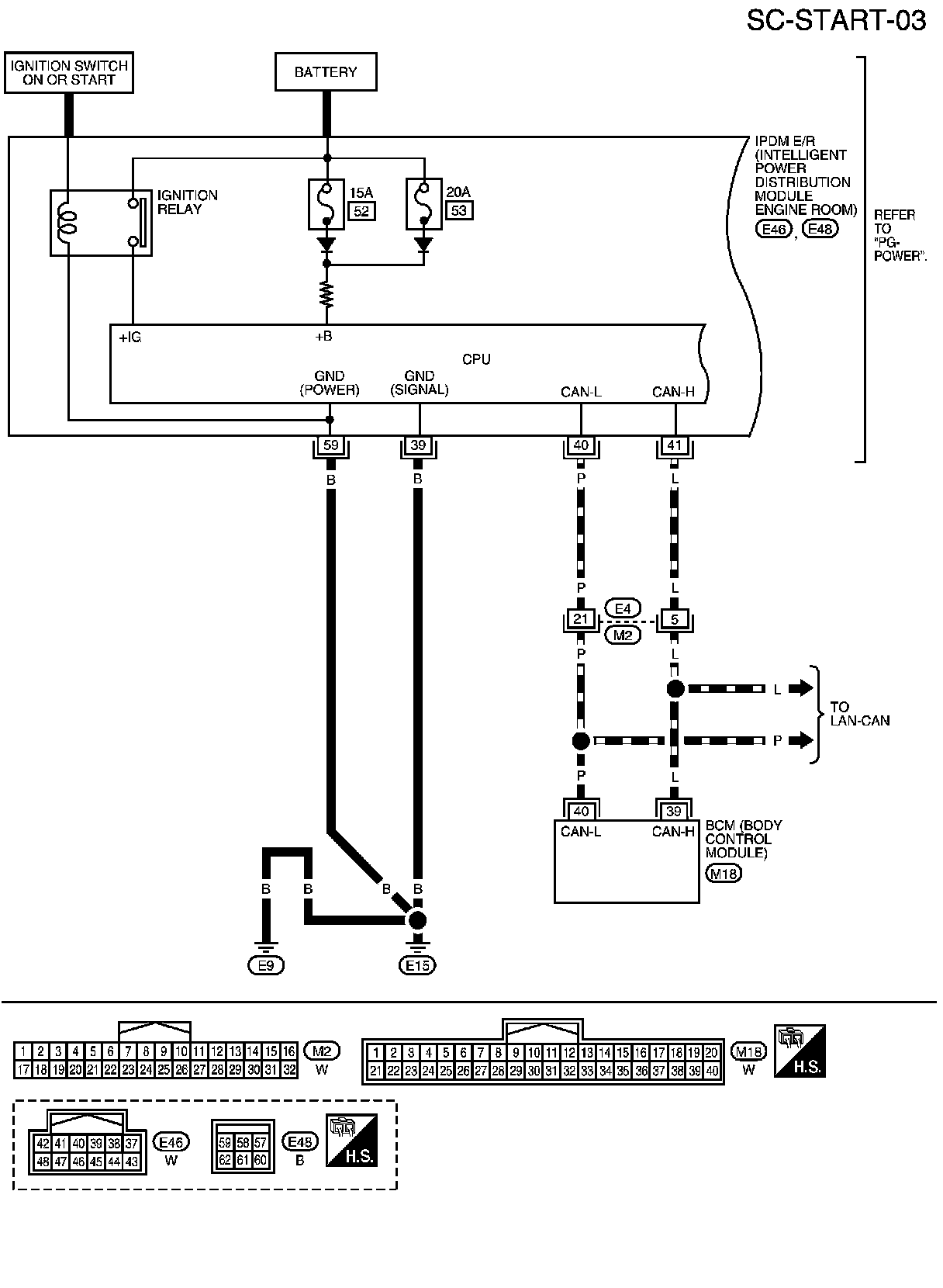

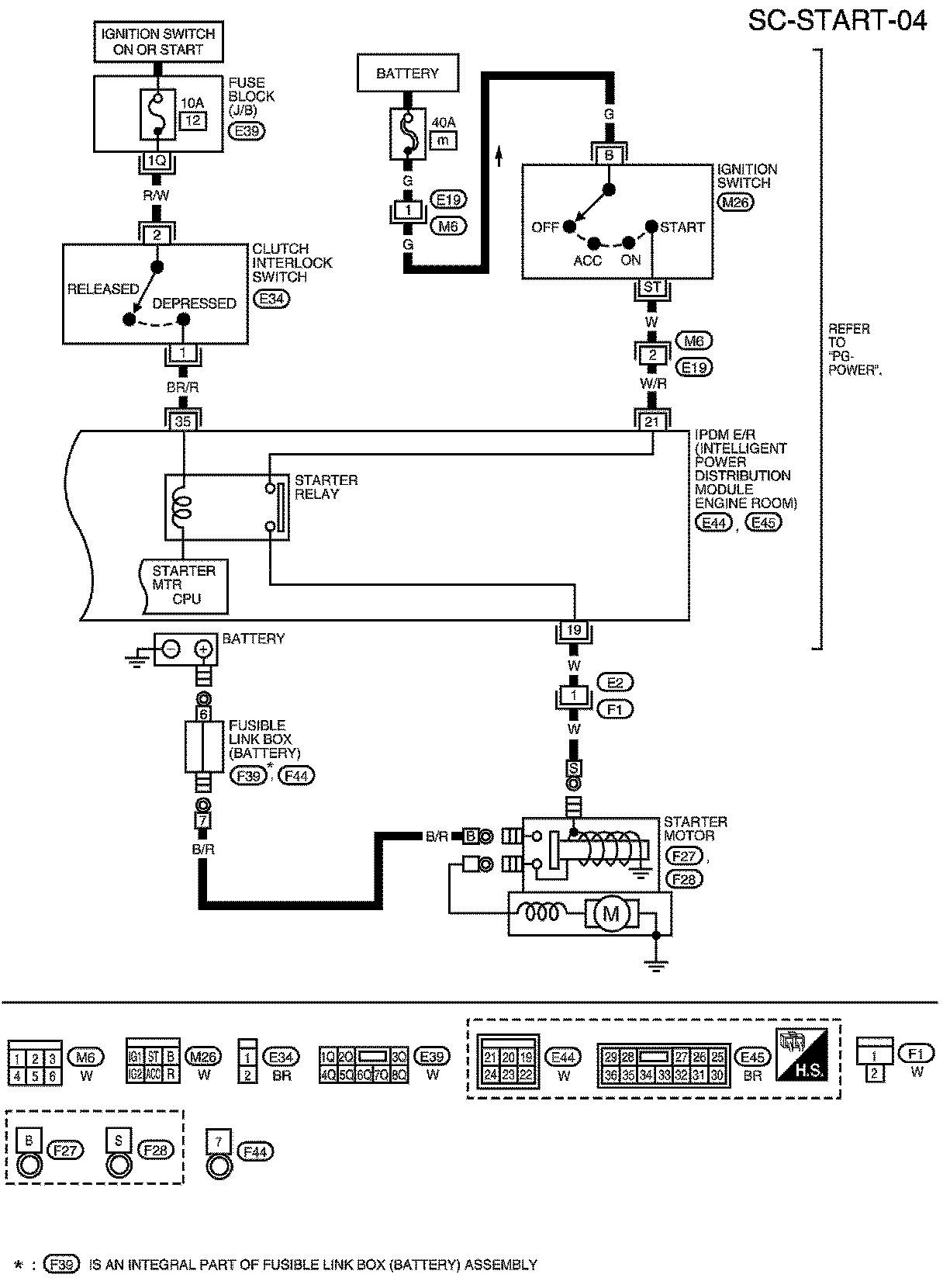

M/T Models - QR25DE
CVT Models - MR20DE

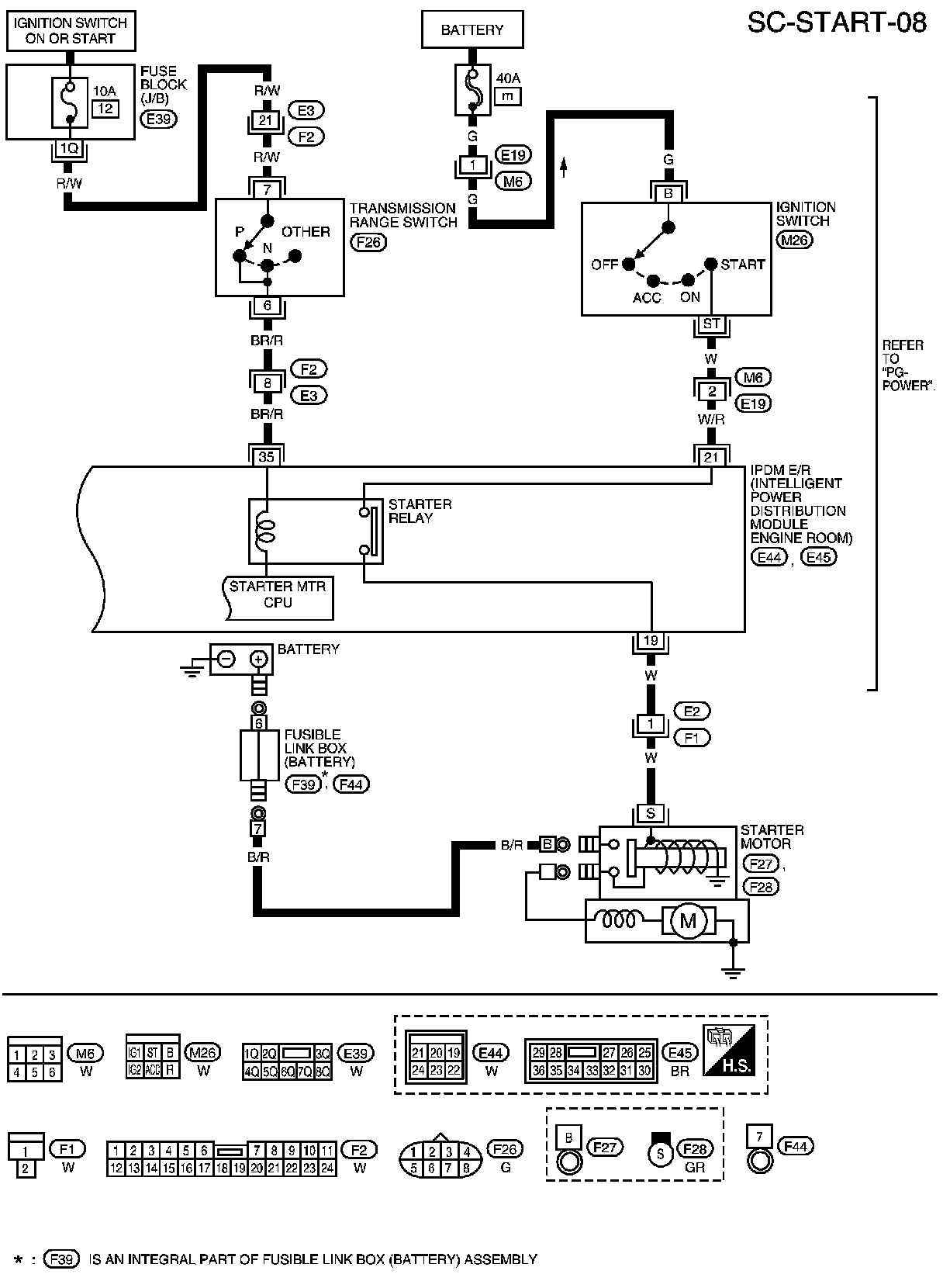

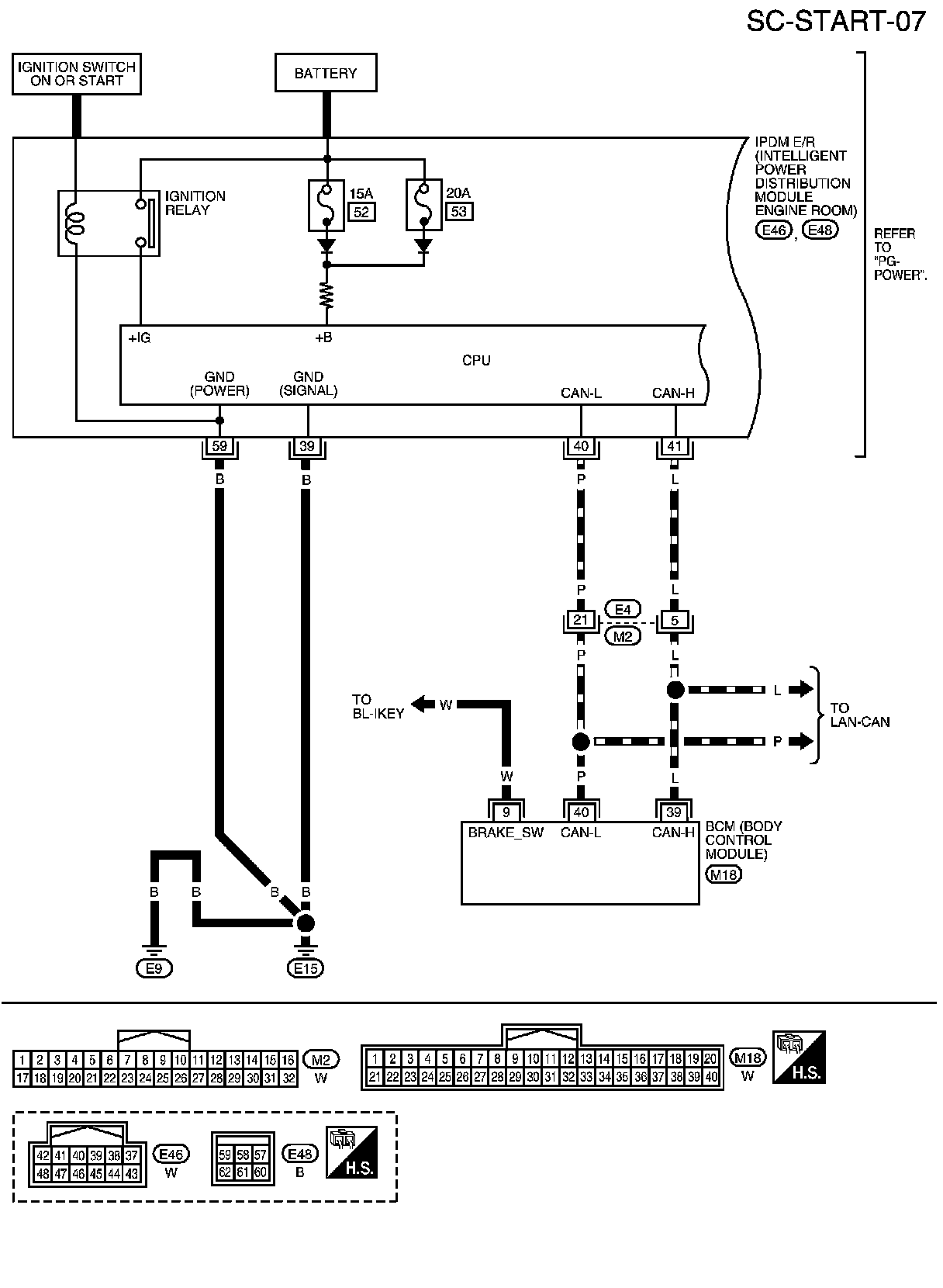

CVT Models - QR25DE
