System Diagram

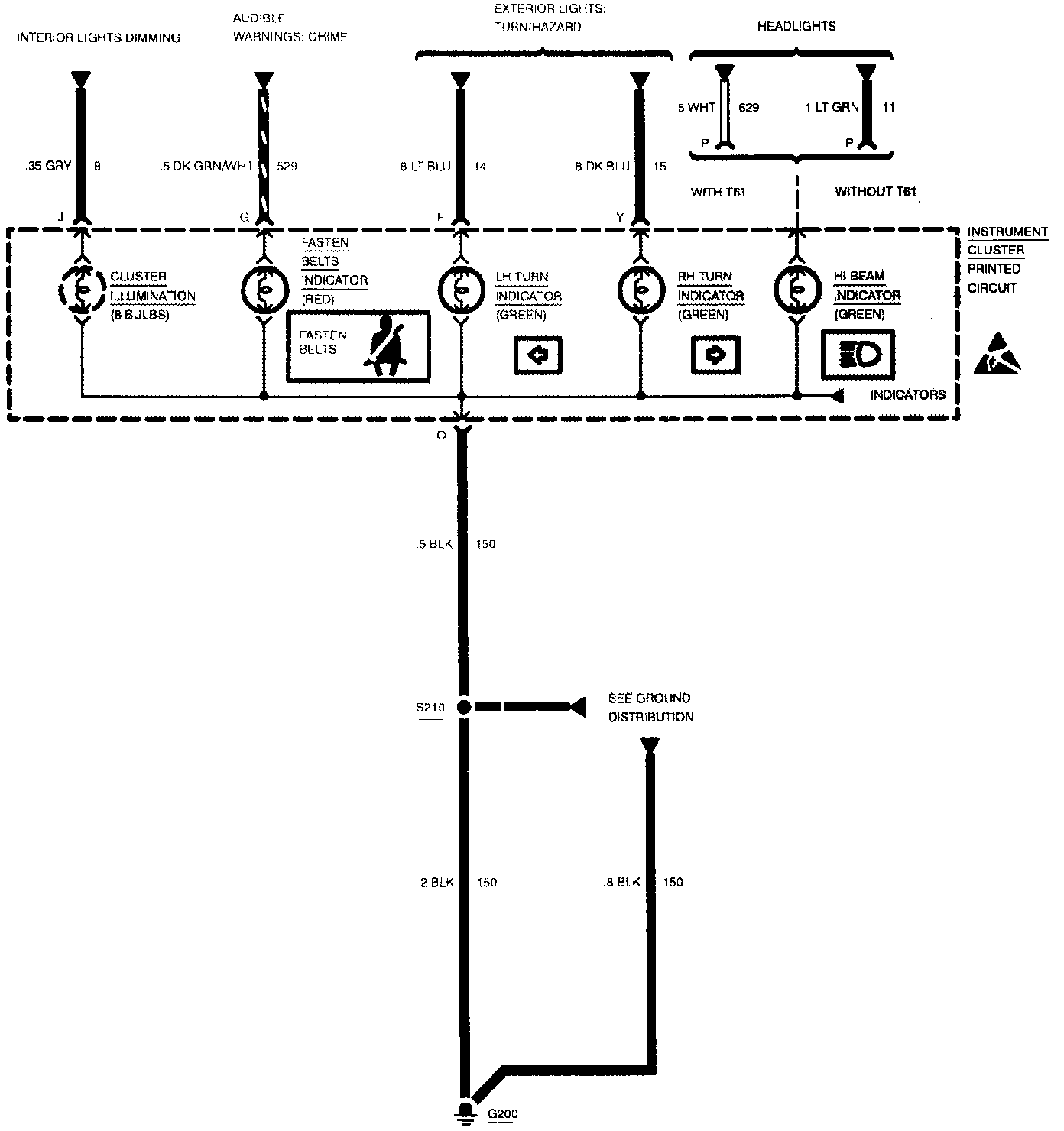

Wiring Diagram: Instrument Panel, With Gages Cluster:

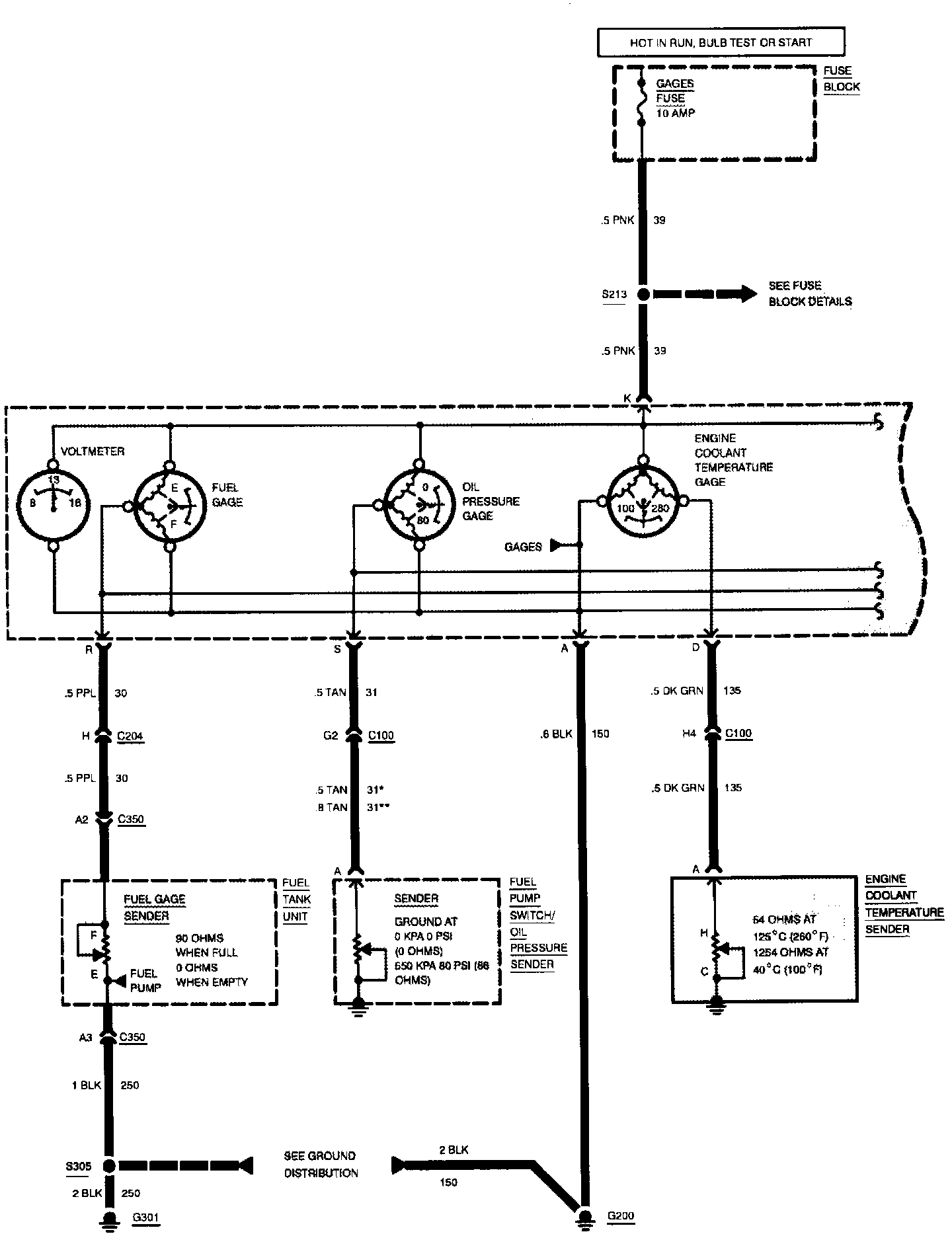

Wiring Diagram: Instrument Panel, With Gages Cluster:

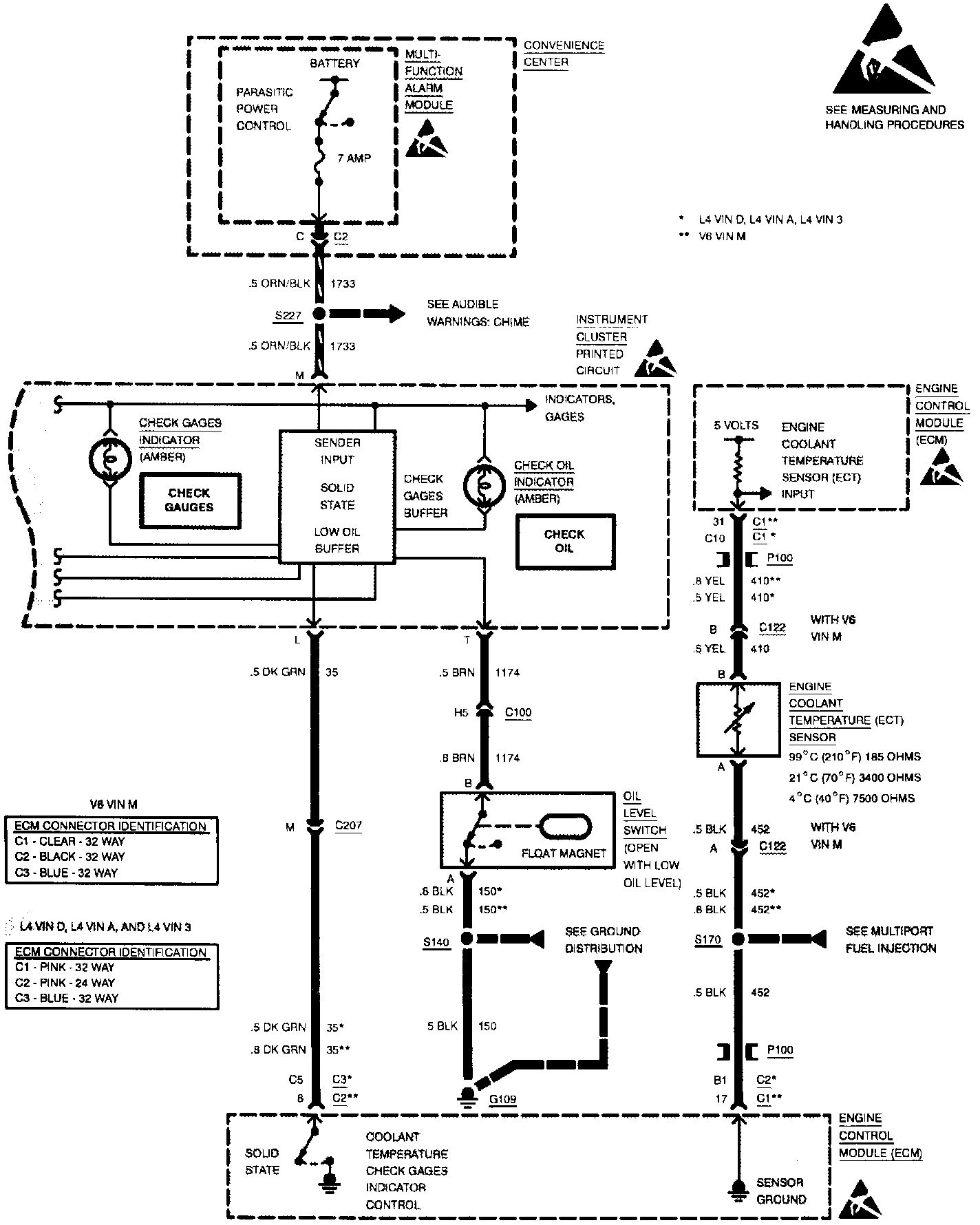

Wiring Diagram: Instrument Panel, With Gages Cluster:



Wiring Diagram: Instrument Panel, With Gages Cluster:



Wiring Diagram: Instrument Panel, With Gages Cluster:



Wiring Diagram: Instrument Panel, With Gages Cluster:
