Refrigerant Temperature Sensor: Locations

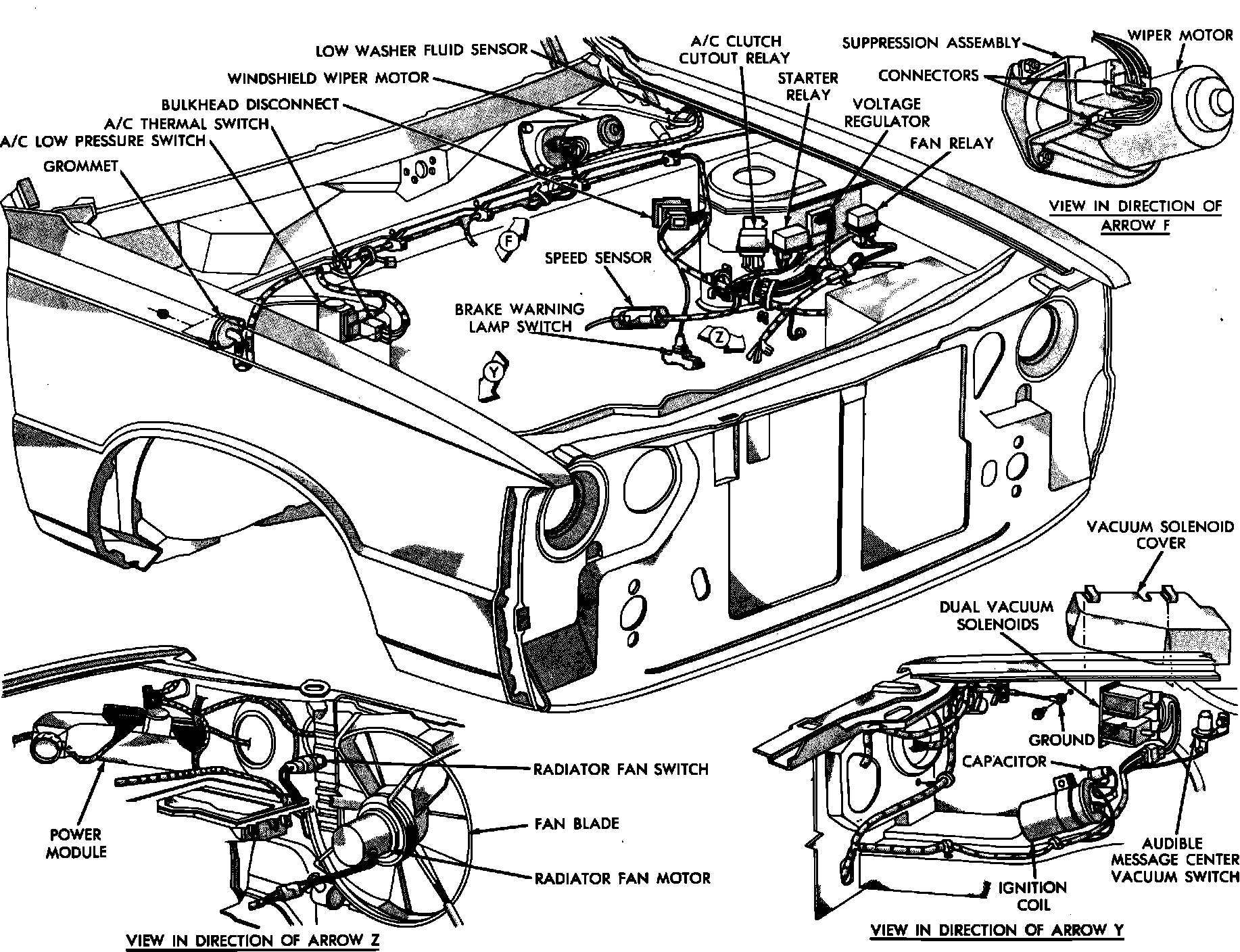

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1981-82 2.2L

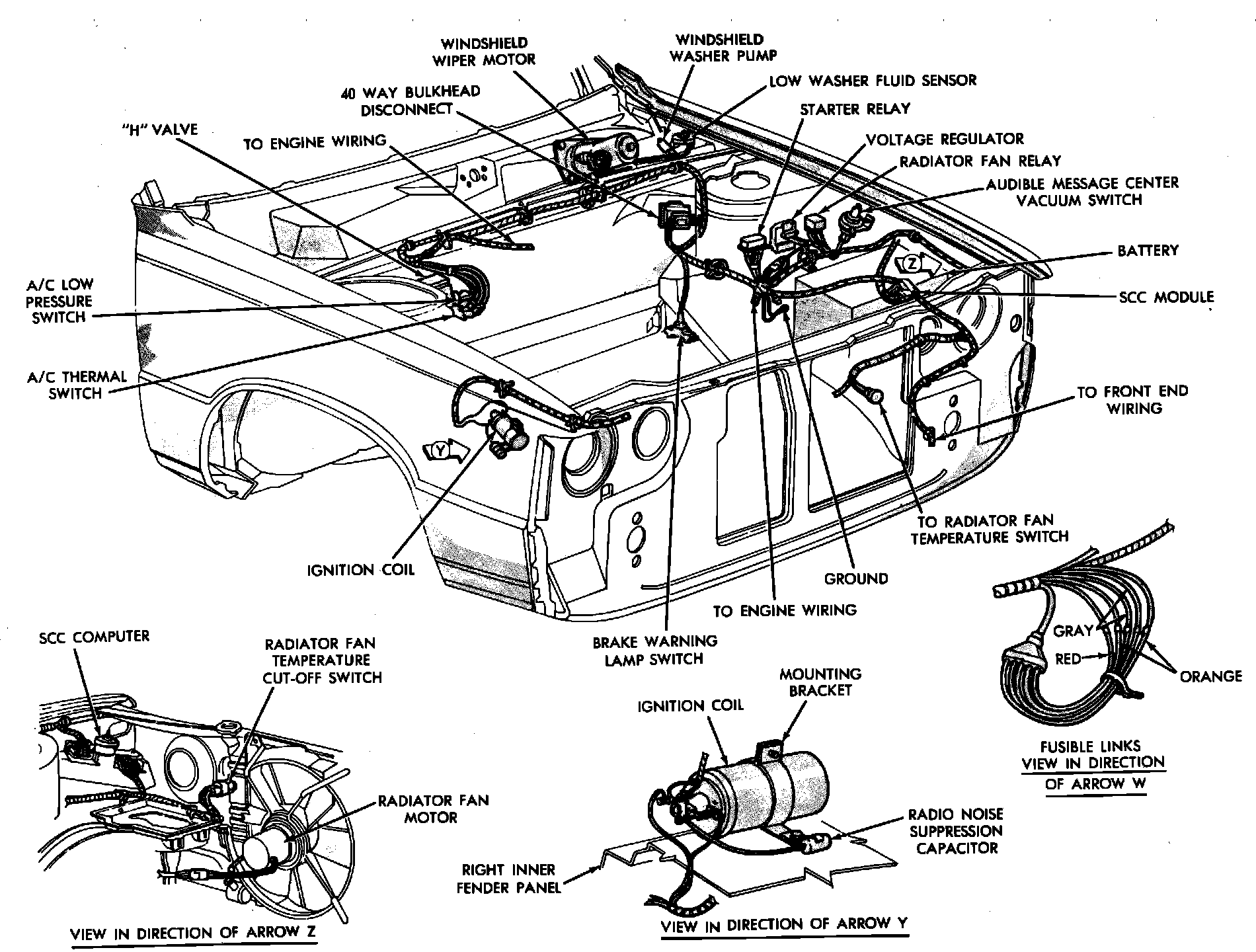

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1983 2.2L

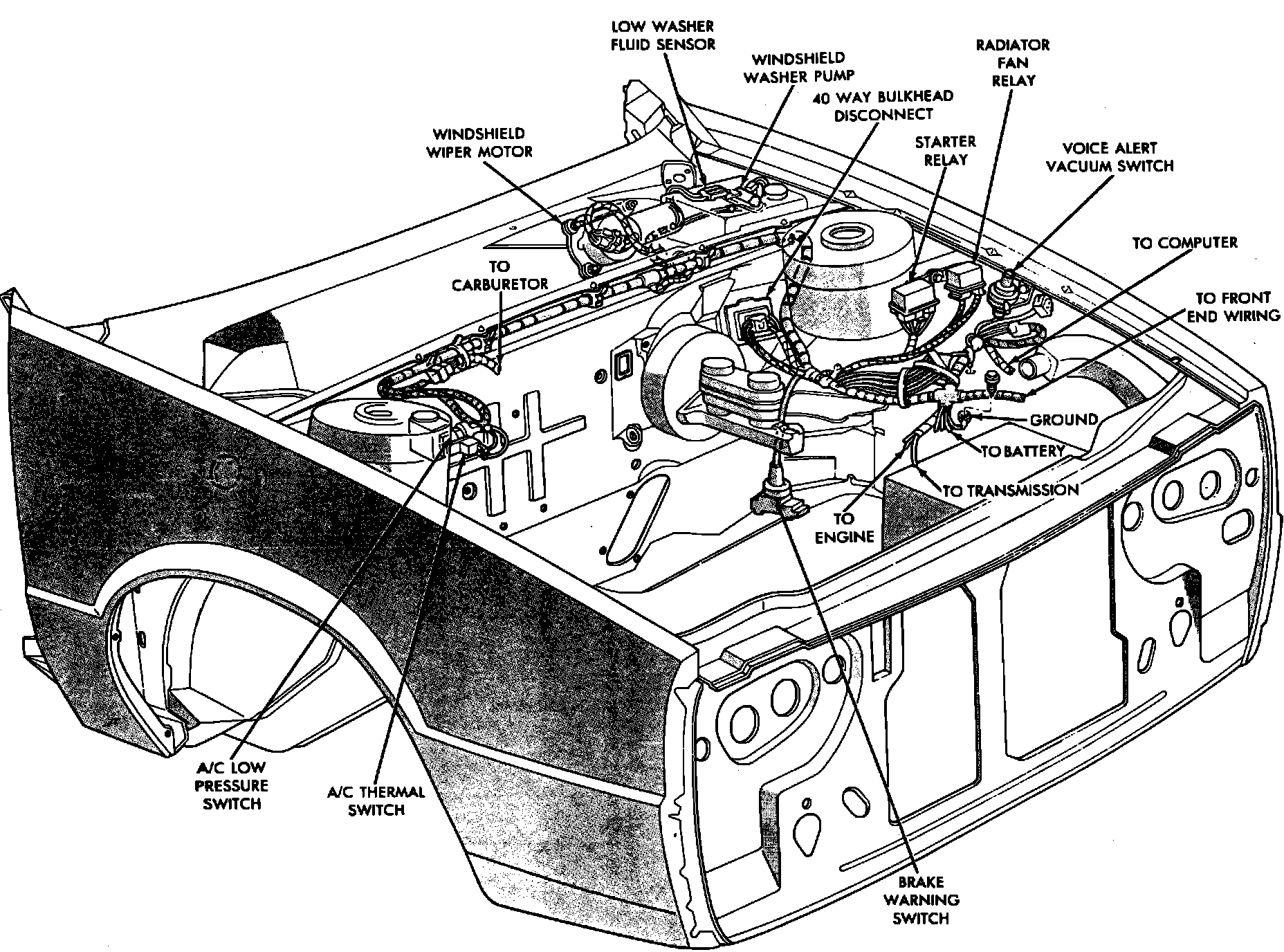

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1984 Carbureted 2.2L

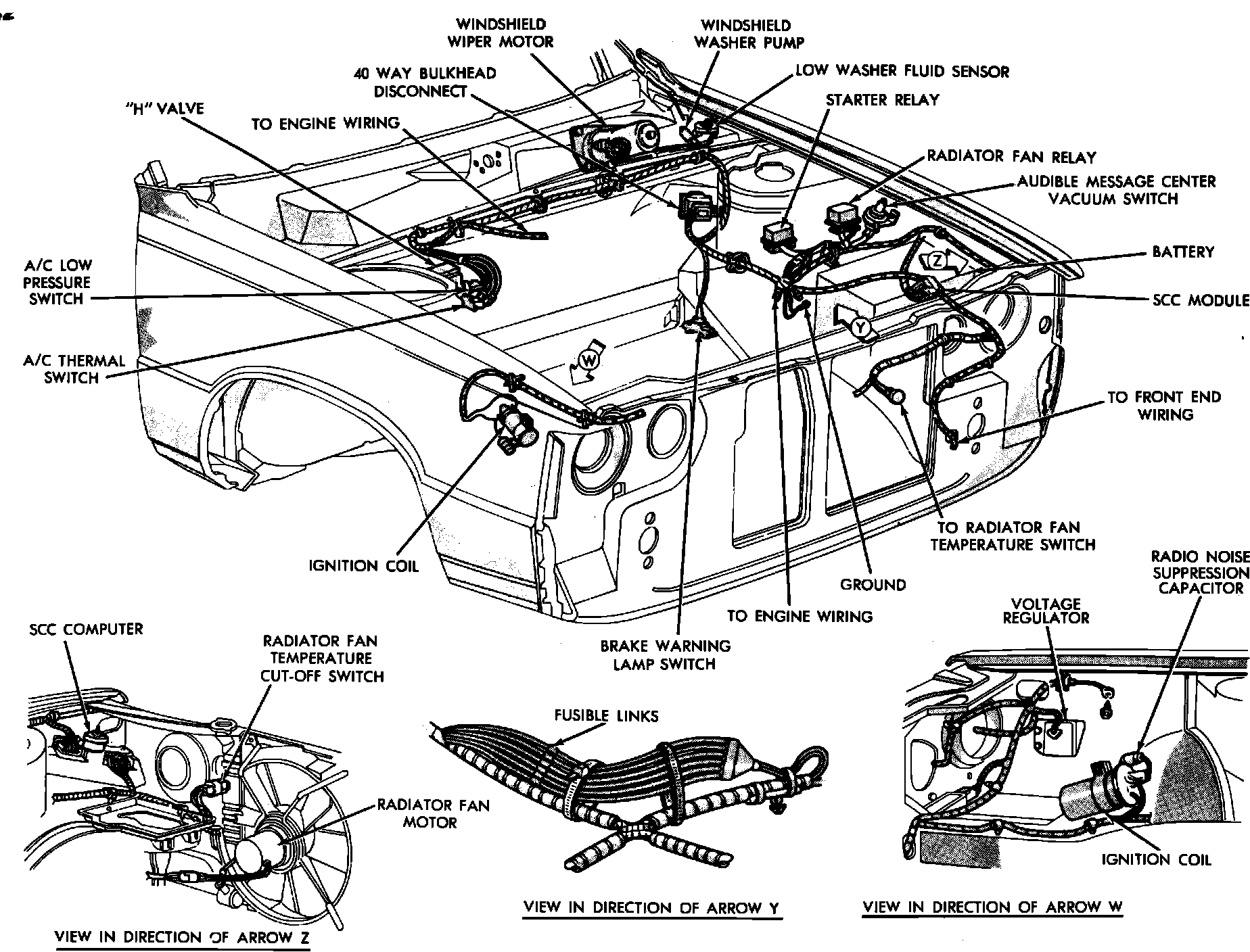

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1984 2.2L EFI

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1985 2.2L

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1984 2.6L

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1985 2.6L Less Feedback Carburetor System

Engine Compartment Electrical Components:




RH Rear Corner Of Engine Compartment

Applicable to: 1985 2.6L w/Feedback Carburetor System
