Power Distribution
8W-10-07:
Battery
Engine Starter Motor
Fuse 2 ([1][2]PDC)
Fuse 3 ([1][2]PDC)
Fuse 4 ([1][2]PDC)
Fuse 5 ([1][2]PDC)
Fuse 6 ([1][2]PDC)
Fuse 7 ([1][2]PDC)
Fuse 8 ([1][2]PDC)
Fuse 11 ([1][2]PDC)
Fuse 12 ([1][2]PDC)
Fusible Link
Generator
Power Distribution Center
8W-10-08:
Fuse 15 ([1][2]PDC)
Fuse 16 ([1][2]PDC)
Fuse 17 ([1][2]PDC)
Power Distribution Center

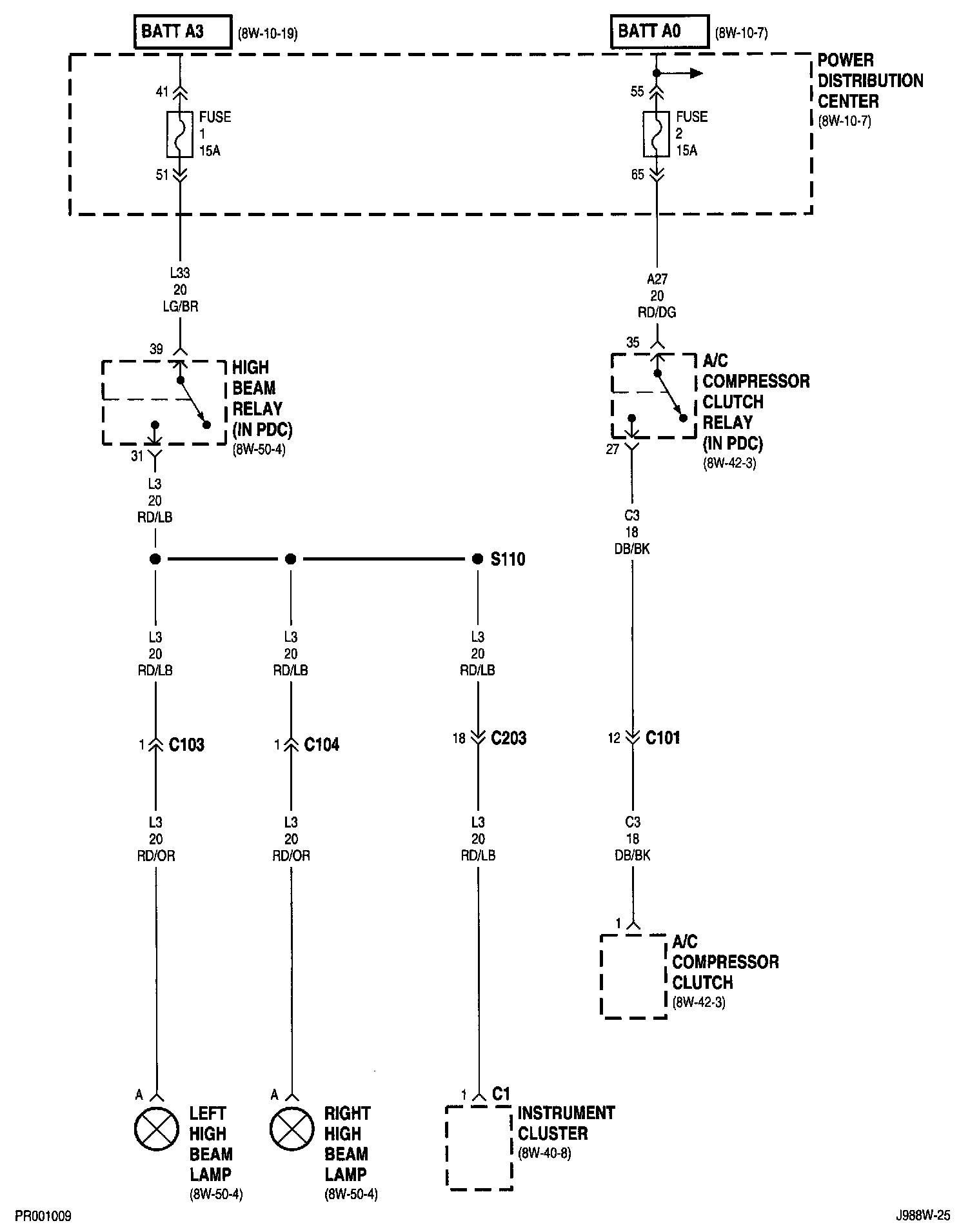

8W-10-09:
A/C Compressor Clutch
A/C Compressor Clutch Relay
Fuse 1 ([1][2]PDC)
Fuse 2 ([1][2]PDC)
High Beam Relay
Instrument Cluster
Left High Beam Lamp
Power Distribution Center
Right High Beam Lamp
8W-10-10:
Fuel Pump Module
Fuel Pump Relay
Fuse 3 ([1][2]PDC)
Fuse 4 ([1][2]PDC)
Power Distribution Center
Transmission Control Module
Transmission Control Relay
Transmission Solenoid/Pressure Switch Assembly

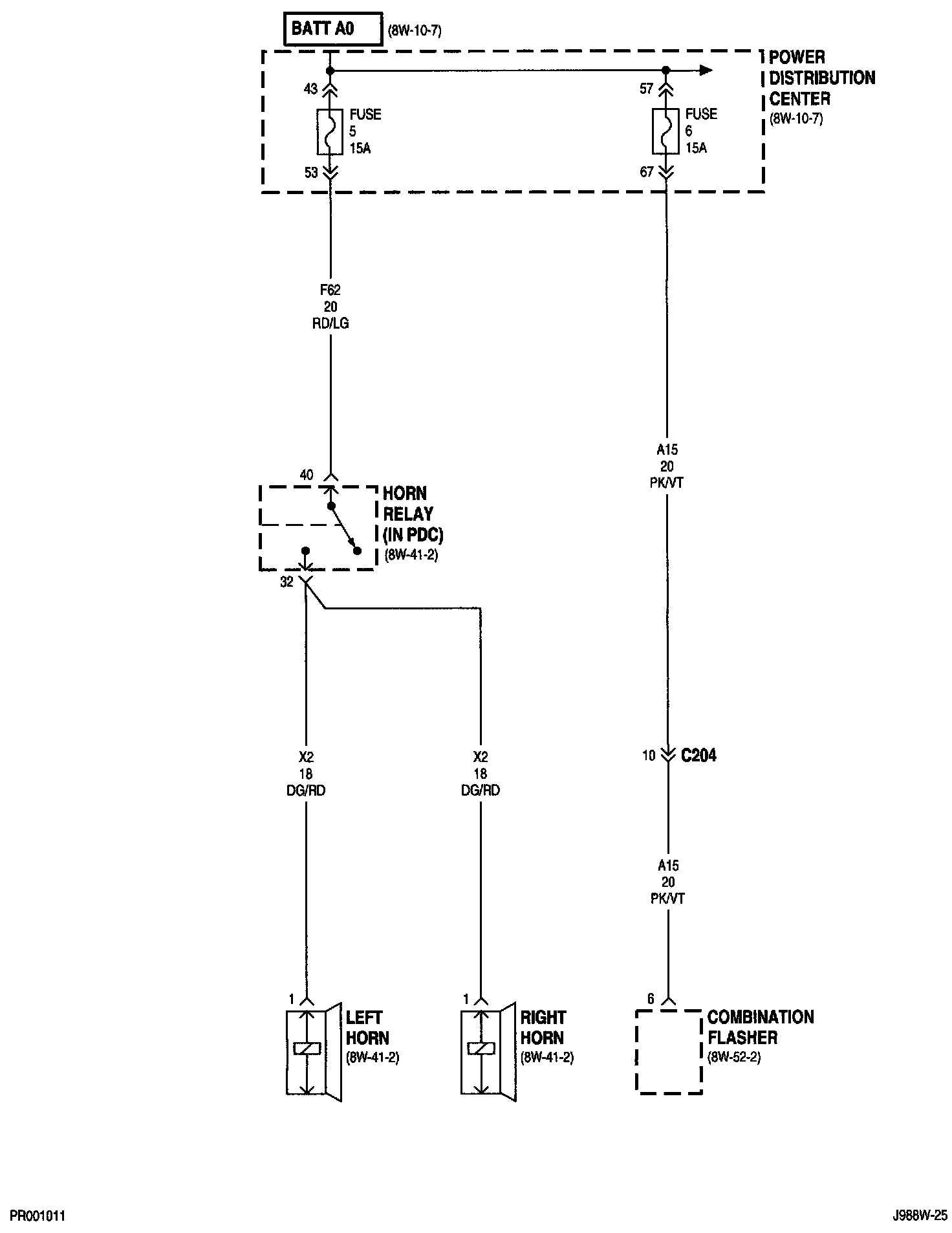

8W-10-11:
Combination Flasher
Fuse 5 ([1][2]PDC)
Fuse 6 ([1][2]PDC)
Horn Relay
Left Horn
Power Distribution Center
Right Horn
8W-10-12:
Automatic Shut Down Relay
Capacitor No.2
Coil On Plug No.2
Coil On Plug No.4
Coil On Plug No.6
Fuse 7 ([1][2]PDC)
Generator
Left Downstream Heated Oxygen Sensor
Left Upstream Heated Oxygen Sensor
Manifold Tuning Valve Solenoid
Power Distribution Center
Powertrain Control Module
Right Downstream Heated Oxygen Sensor
Right Upstream Heated Oxygen Sensor
8W-10-13:
Capacitor No.1
Coil On Plug No.1
Coil On Plug No.3
Coil On Plug No.5
EGR Solenoid
Fuel Injector No.1
Fuel Injector No.2
Fuel Injector No.3
Fuel Injector No.4
Fuel Injector No.5
Fuel Injector No.6
Short Runner Valve
8W-10-14:
Fuse 8 (FB)
Fuse 8 ([1][2]PDC)
Fusible Link
Left License Lamp
Left Park/Turn Lamp
Left Rear Park Lamp
Left Side Marker Lamp
Left Tail/Stop/Turn Lamp
Park Lamp Relay
Power Distribution Center
Right License Lamp
Right Park/Turn Lamp
Right Rear Park Lamp
Right Side Marker Lamp
Right Tail/Stop/Turn Lamp
8W-10-15:
Daytime Running Lamp Module
Fuse 9 ([1][2]PDC)
Fuse 10 ([1][2]PDC)
Left Low Beam Lamp
Low Beam Relay
Power Distribution Center
Right Low Beam Lamp
8W-10-16:
Body Control Module
Fuse 4 (FB)
Fuse 5 (FB)
Fuse 6 (FB)
Fuse 9 (FB)
Fuse 10 (FB)
Fuse 11 (FB)
Fuse 11 ([1][2]PDC)
Fuse 19 (FB)
Fusible Link
G200
Halo Lamp
Ignition Switch
Power Distribution Center
8W-10-17:
Circuit Breaker
Fuse 13 (FB)
Fuse 15 (FB)
Fuse 16 (FB)
Fusible Link
Ignition Switch
8W-10-18:
A/C Heater Control
Engine Starter Motor
Engine Starter Motor Relay
Fuse 12 ([1][2]PDC)
Fuse 13 ([1][2]PDC)
Fuse 19 (FB)
Fusible Link
Ignition Switch
Power Distribution Center
Rear Window Defogger Grid
Rear Window Defogger Relay

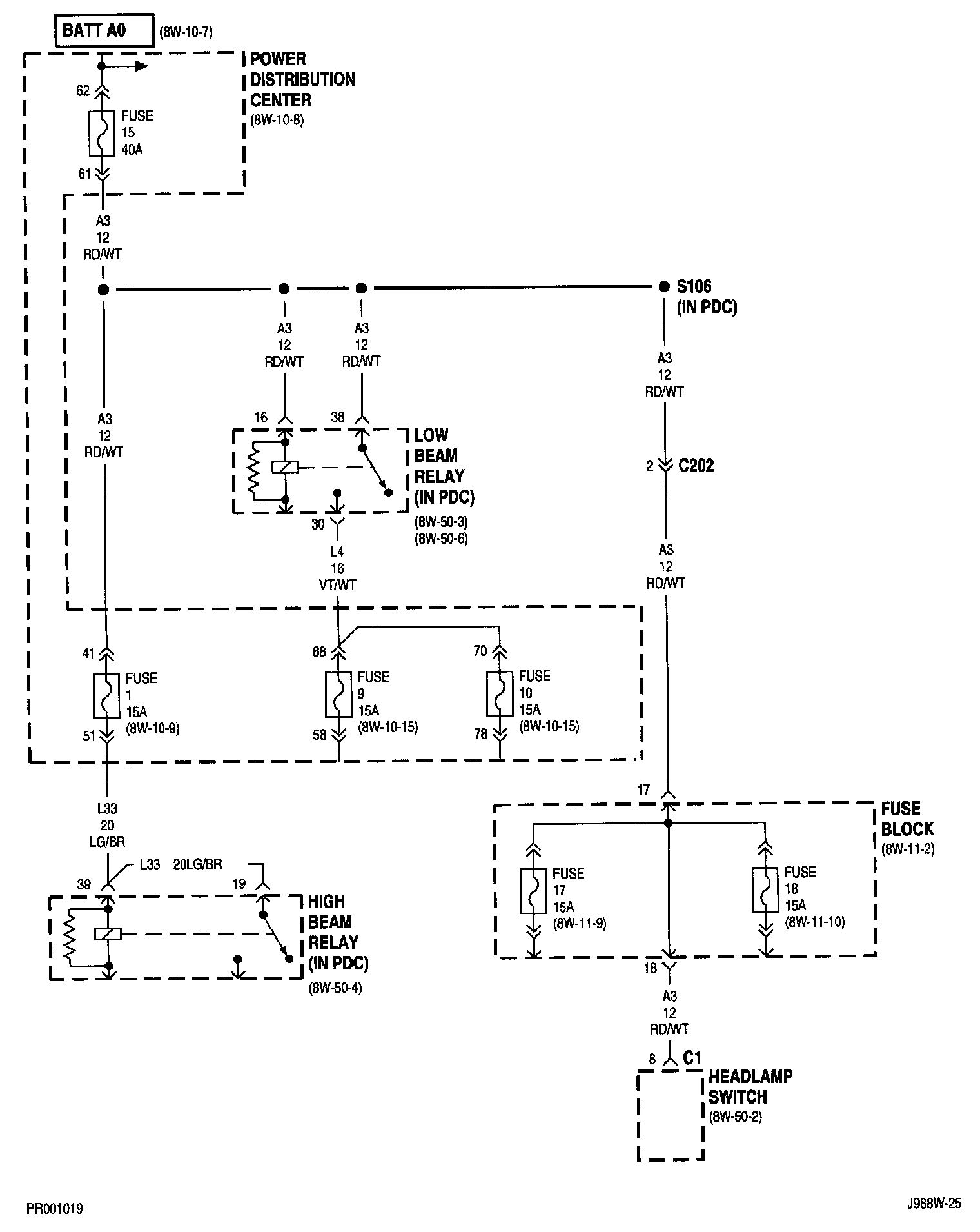

8W-10-19:
Fuse 1 ([1][2]PDC)
Fuse 9 ([1][2]PDC)
Fuse 10 ([1][2]PDC)
Fuse 15 ([1][2]PDC)
Fuse 17 (FB)
Fuse 18 (FB)
Fusible Link
Headlamp Switch
High Beam Relay
Low Beam Relay
Power Distribution Center
8W-10-20:
Fuse 3 (FB)
Fuse 4 (FB)
Fuse 16 ([1][2]PDC)
Fuse 17 ([1][2]PDC)
Fuse 19 ([1][2]PDC)
Fusible Link
High Speed Radiator Fan Relay
Low Speed Radiator Fan Relay
Power Distribution Center
Radiator Cooling Fan
Transmission Cooling Fan
Transmission Fan Relay
NOTE: To view sheets referred to in these diagrams, see Complete Body and Chassis Diagrams Diagrams By Group Number.
