System Specifications

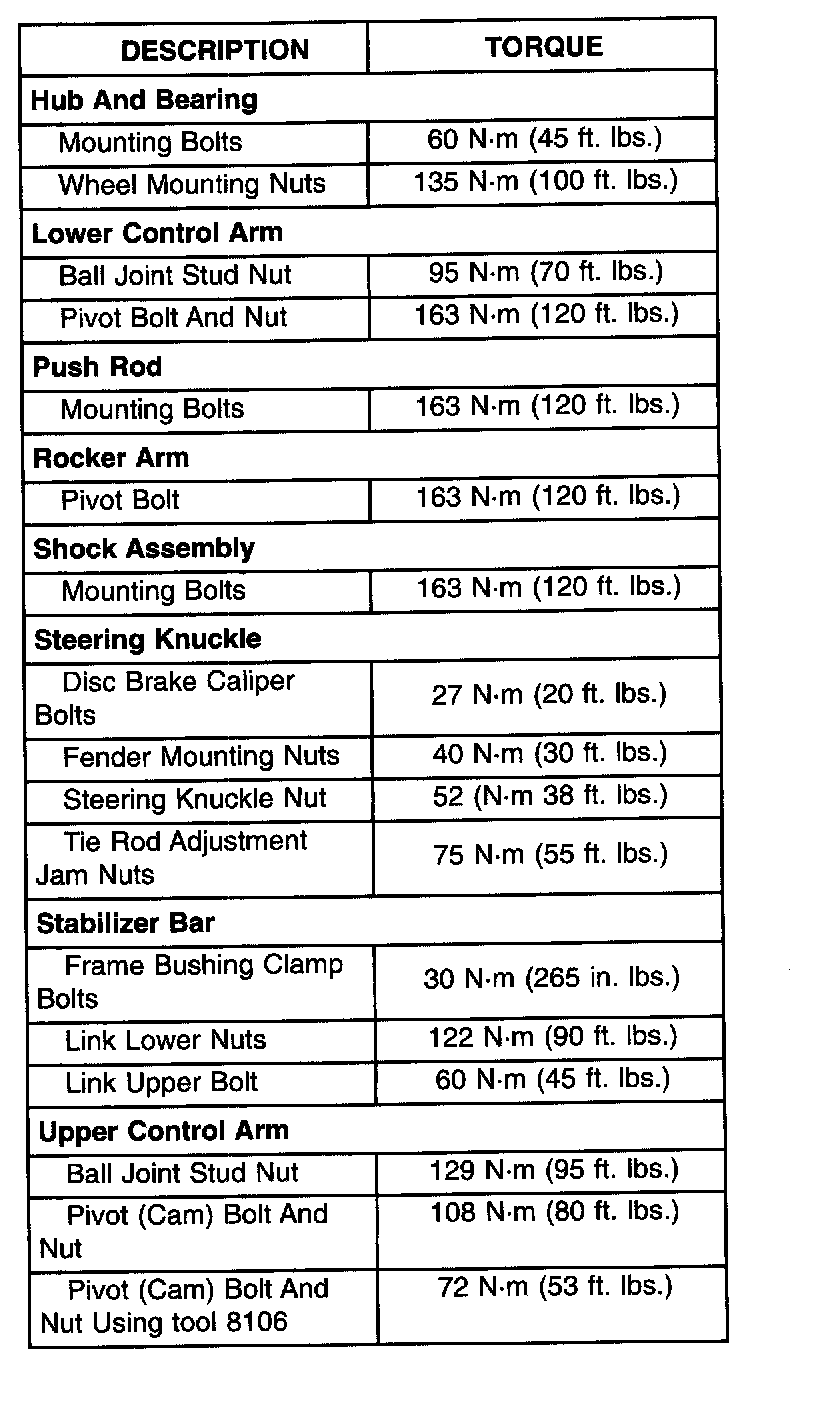

SPECIFICATIONSFRONT SUSPENSION FASTENER TORQUE
DESCRIPTION TORQUE
Hub And Bearing
Mounting Bolts 60 Nm (45 ft. lbs.)
Wheel Mounting Nuts 135 Nm (100 ft. lbs.)
Lower Control Arm
Ball Joint Stud Nut 95 Nm (70 ft. lbs.)
Pivot Bolt And Nut 163 Nm (120 ft. lbs.)
Push Rod
Mounting Bolts 163 Nm (120 ft. lbs.)
Rocker Arm
Pivot Bolt 163 Nm (120 ft. lbs.)
Shock Assembly
Mounting Bolts 163 Nm (120 ft. lbs.)
Steering Knuckle
Disc Brake Caliper Bolts 27 Nm (20 ft. lbs.)
Fender Mounting Nuts 40 Nm (30 ft. lbs.)
Steering Knuckle Nut 52 Nm (38 ft. lbs.)
Tie Rod Adjustment Jam Nuts 75 Nm (55 ft. lbs.)
Stabilizer Bar
Frame Bushing Clamp Bolts 30 Nm (265 inch lbs.)
Link Lower Nuts 122 Nm (90 ft. lbs.)
Link Upper Bolt 60 Nm (45 ft. lbs.)
Upper Control Arm
Ball Joint Stud Nut 129 Nm (95 ft. lbs.)
Pivot (Cam) Bolt And Nut 108 Nm (80 ft. lbs.)
Pivot (Cam) Bolt And Nut Using tool 8106 72 Nm (53 ft. lbs.)
SPECIFICATIONS

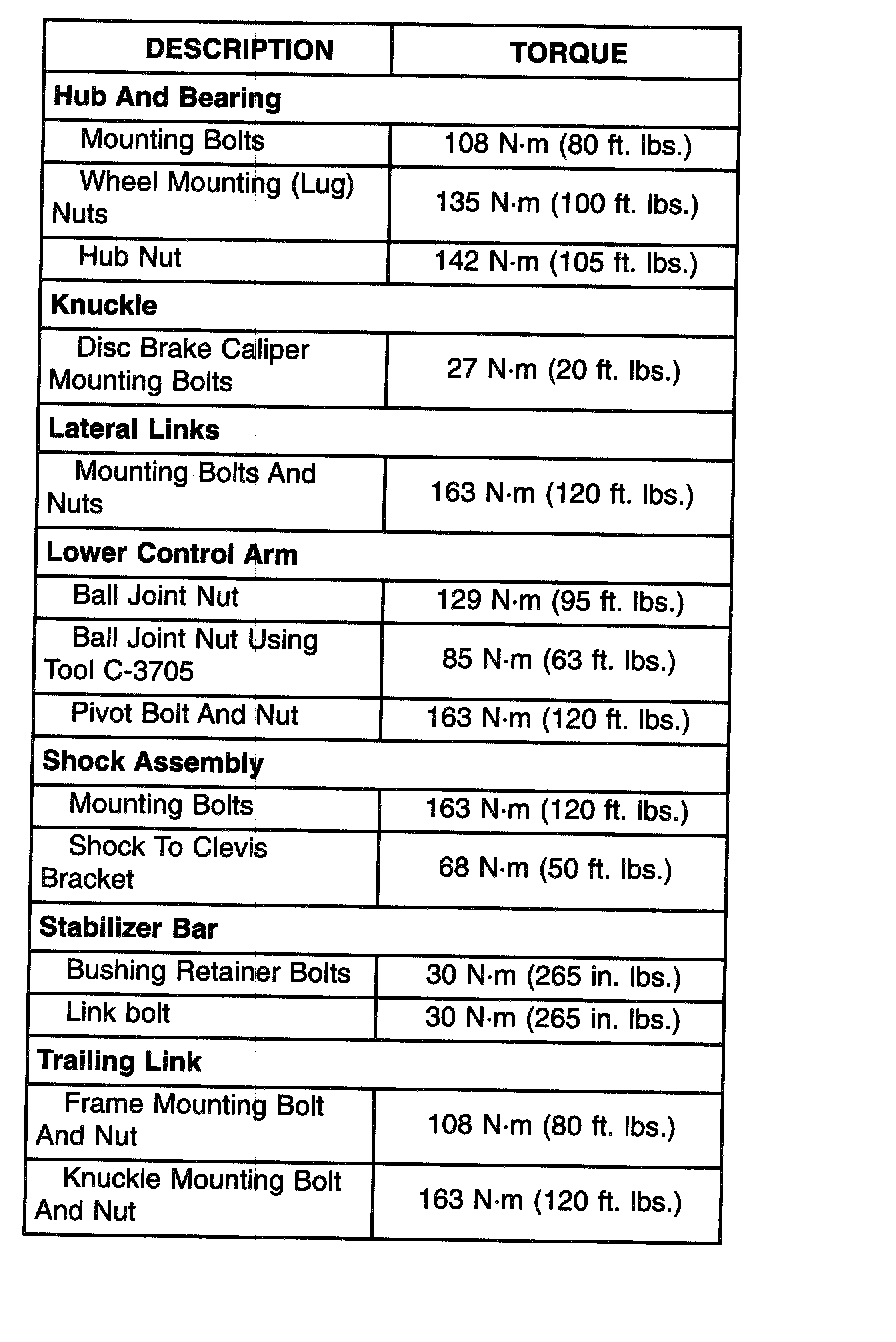

REAR SUSPENSION FASTENER TORQUE
DESCRIPTION TORQUE
Hub And Bearing
Mounting Bolts 108 Nm (80 ft. lbs.)
Wheel Mounting (Lug) 135 Nm (100 ft. lbs.)
Hub Nut 142 Nm (105 ft. lbs.)
Knuckle
Disc Brake Caliper Mounting Bolts 27 Nm (20 ft. lbs.)
Lateral Links
Mounting Bolts And Nuts 163 Nm (120 ft. lbs.)
Lower Control Arm
Ball Joint Nut 129 Nm (95 ft. lbs.)
Ball Joint Nut Using Tool C-3705 85 Nm (63 ft. lbs.)
Pivot Bolt And Nut 163 Nm (120 ft. lbs.)
Shock Assembly
Mounting Bolts 163 Nm (120 ft. lbs.)
Shock To Clevis Bracket 68 Nm (50 ft. lbs.)
Stabilizer Bar
Bushing Retainer Bolts 30 Nm (265 inch lbs.)
Link Bolt 30 Nm (265 inch lbs.)
Trailing Link
Frame Mounting Bolt And Nut 108 Nm (80 ft. lbs.)
Knuckle Mounting Bolt 163 Nm (120 ft. lbs.)
