Pictorial Views
Pictorial View, Left Side:
A CONNECTOR, IGNITION COIL DRIVER ELECTRICAL
B CONNECTOR, INJECTOR ELECTRICAL
C CONNECTOR, EXHAUST GAS RECIRCULATION SOLENOID VALVE ELECTRICAL
D CONNECTOR, OXYGEN SENSOR ELECTRICAL
E CONNECTOR, OIL PRESSURE SENSOR ELECTRICAL
F CONNECTOR, OIL LEVEL SENSOR ELECTRICAL
G CONNECTOR, ENGINE COOLANT TEMPERATURE GAGE SENSOR ELECTRICAL
H STRAP, RIGHT FRONT GROUND
J CONNECTOR, IGNITION COIL ELECTRICAL
K CONNECTOR, ENGINE COOLANT TEMPERATURE SENSOR ELECTRICAL
L TERMINAL, GROUND
10 HARNESS ASSEMBLY, ENGINE WIRING
16 NUT, ENGINE WIRING HARNESS CLAMP
17 NUT, ENGINE WIRING HARNESS GROUND
Pictorial View, Right Side Of Engine:
A CONNECTOR, IGNITION DISTRIBUTOR ELECTRICAL
B CONNECTOR, CANISTER PURGE SOLENOID VALVE ELECTRICAL
C CONNECTOR, INJECTOR ELECTRICAL
D CONNECTOR, MANIFOLD ABSOLUTE PRESSURE SENSOR ELECTRICAL
E CONNECTOR, GENERATOR ELECTRICAL
F CONNECTOR, A/C COMPRESSOR CLUTCH ELECTRICAL
G TUBE, VACUUM
H CONNECTOR, KNOCK SENSOR ELECTRICAL
J TERMINAL, ENGINE GROUND
K CONNECTOR, IDLE AIR CONTROL STEPPER MOTOR ELECTRICAL
L CONNECTOR, THROTTLE POSITION SENSOR ELECTRICAL
M CONNECTOR, OXYGEN SENSOR ELECTRICAL
9 BOLT/SCREW, ENGINE WIRING HARNESS CLAMP
10 HARNESS ASSEMBLY, ENGINE WIRING
11 NUT, ENGINE WIRING HARNESS GROUND
12 NUT, ENGINE WIRING HARNESS START LEAD
13 WASHER, ENGINE WIRING HARNESS START LEAD
14 LEAD, ENGINE WIRING HARNESS START
15 SENSOR ASSEMBLY, MANIFOLD ABSOLUTE PRESSURE

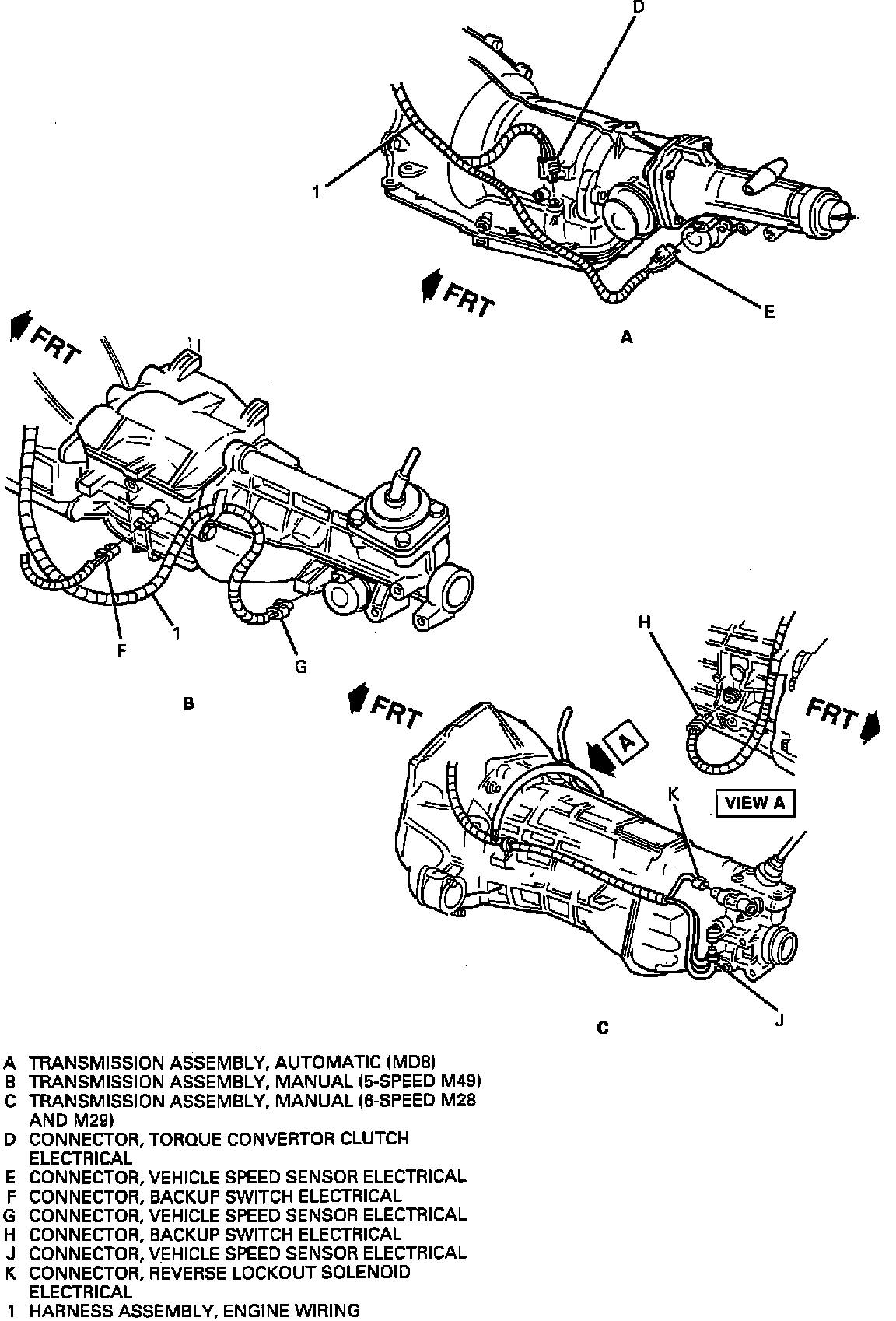

Pictorial View, Transmission Assembly:
A TRANSMISSION ASSEMBLY, AUTOMATIC (MD8)
B TRANSMISSION ASSEMBLY, MANUAL (5-SPEED M49)
C TRANSMISSION ASSEMBLY, MANUAL (6-SPEED M28 AND M29)
D CONNECTOR, TORQUE CONVERTOR CLUTCH ELECTRICAL
E CONNECTOR, VEHICLE SPEED SENSOR ELECTRICAL
F CONNECTOR, BACKUP SWITCH ELECTRICAL
G CONNECTOR, VEHICLE SPEED SENSOR ELECTRICAL
H CONNECTOR, BACKUP SWITCH ELECTRICAL
J CONNECTOR, REVERSE LOCKOUT SOLENOID ELECTRICAL
1 HARNESS ASSEMBLY, ENGINE WIRING
