Body Harness



Harness Routing Views

Body Wiring - Left Kick Panel (Left Hand Drive)




1 - Body Harness to Left Hand Front Door Harness Connector 1 - X304
2 - Body Harness to Left Hand Front Door Harness Connector 2 - X307
3 - Repeater Lamp - Left Connector - E75
4 - Antenna Diversity Harness to Diversity Coaxial Harness Connector - X367
5 - Antenna Quad Harness to Coaxial Harness Connector - X328
6 - Left Hand Instrument Panel Connector 2 - X220
7 - Left Hand Instrument Panel Connector 1 - X202
8 - Left Hand A Pillar Ground - G305

Body Wiring - Right Kick Panel




1 - Repeater Lamp - Right Connector - E75
2 - Express Down Window Module - A54
3 - Body Harness to Right Hand Front Door Harness Connector 2 - X308
4 - Body Harness to Right Hand Front Door Harness Connector 1- X303
5 - Right Hand A Pillar Ground Connector - G304
6 - Right Hand Instrument Panel Connector 3 - X254
7 - Right Hand Instrument Panel Connector 2 - X253
8 - Right Hand Instrument Panel Connector 1 - X201
9 - Body Front Wiring Connector - X206

Console Wiring (Left Hand Drive)




1 - Console Compartment Lamp Connectors - E16
2 - Console Compartment Lamp Switch Connectors - S94
3 - Console to Body Wiring Connector - X309
4 - Cigar Lighter - Console Connector - X113
5 - Park Brake Switch Connector - S181

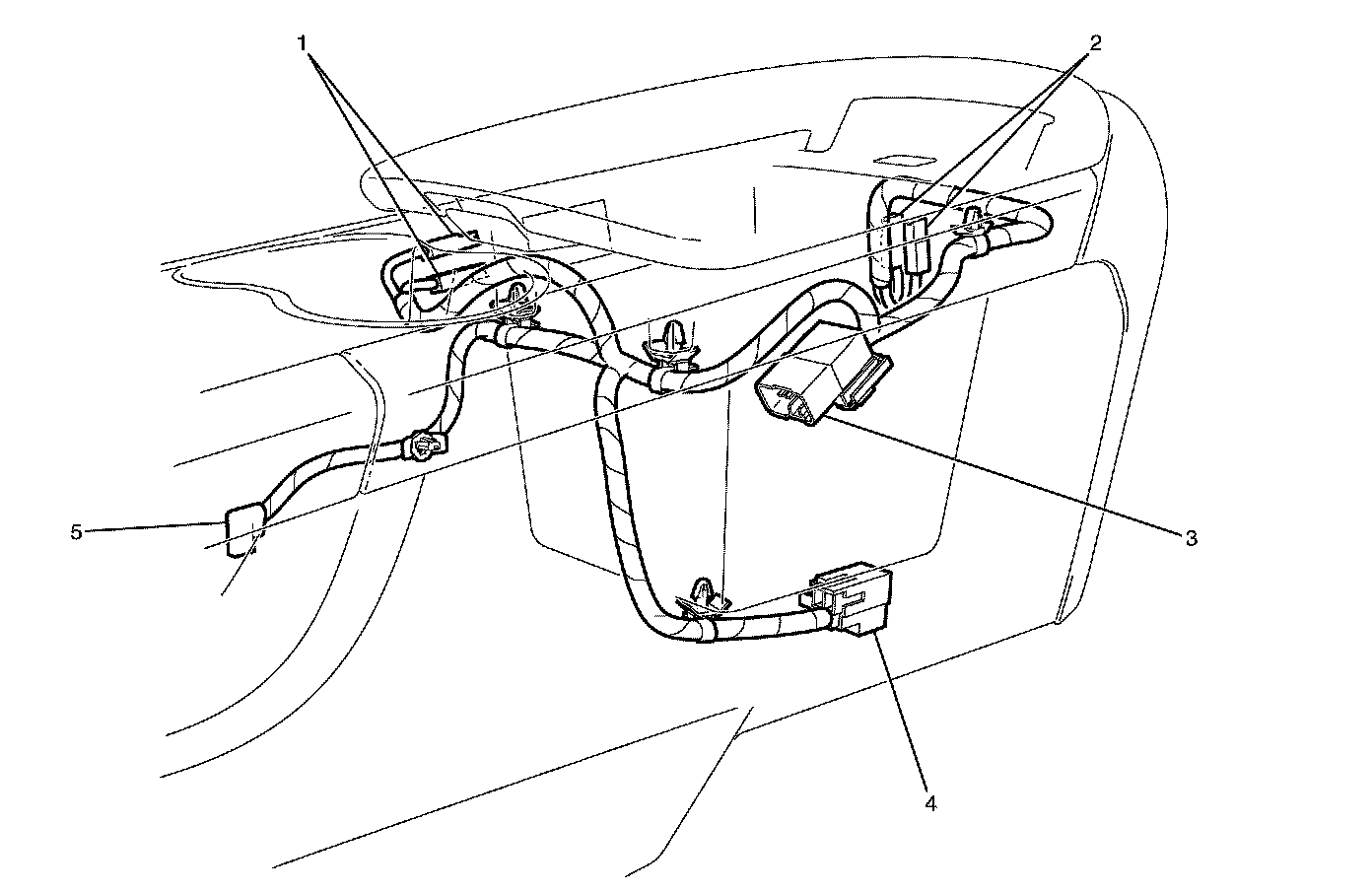

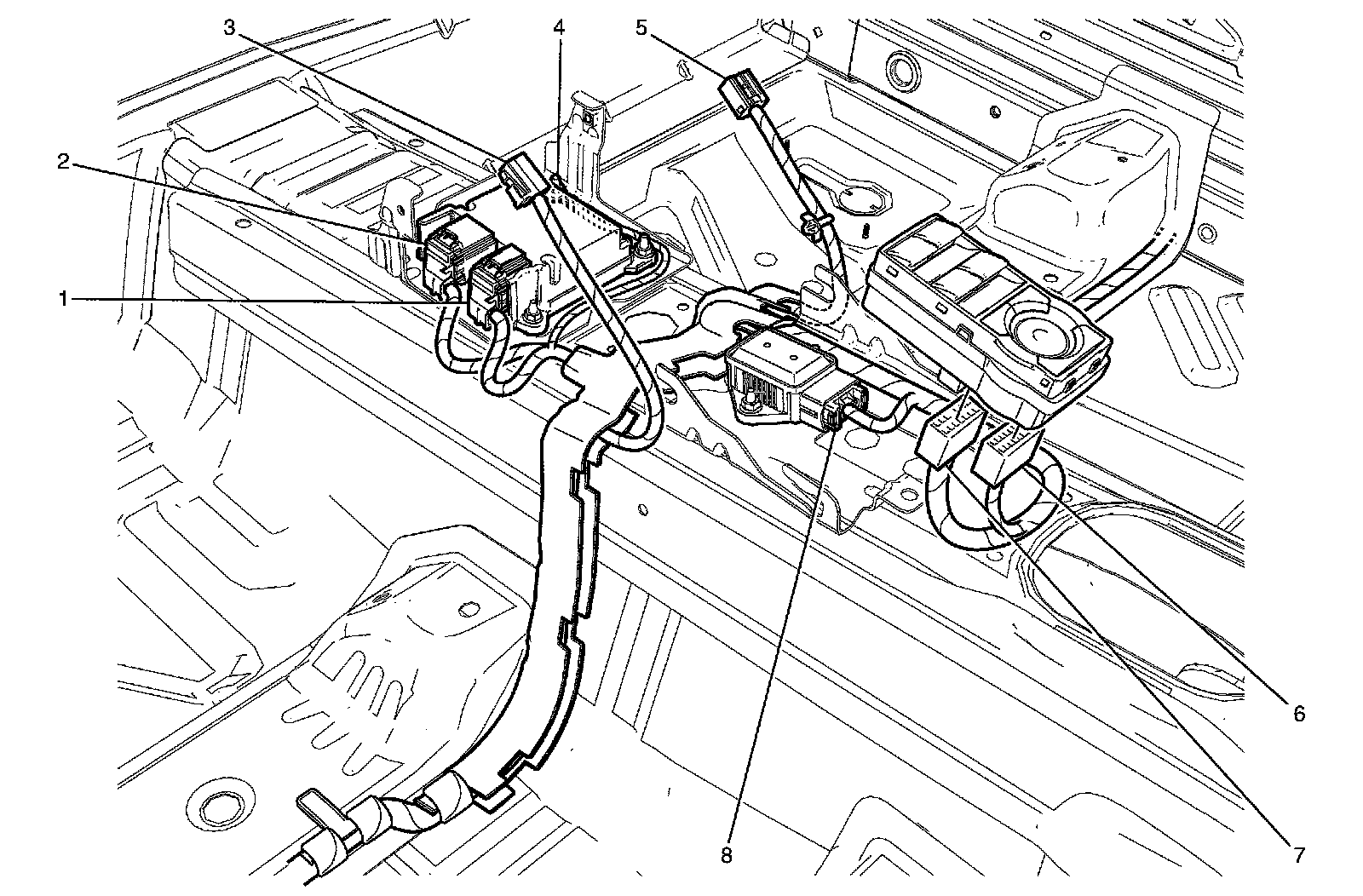

Body Wiring - Centre Console




1 - Inflatable Restraint Sensing and Diagnostic Module Connector - A65-X2
2 - Inflatable Restraint Sensing and Diagnostic Module Connector - A65-X1
3 - Accessory Power Outlet Console Connector - X112
4 - Console to Body Wiring Connector - X309
5 - Window / Door lock / Outside Rearview Mirror Switch Connector - S169-X1
6 - Window / Door lock / Outside Rearview Mirror Switch Connector - S169-X2
7 - Yaw Rate and Lateral Acceleration Sensor Connector - B85
8 - SDM Bracket Ground - G308

Body Wiring - Left Side (Left Hand Drive)




1 - Left Hand Rear Door Connector - X301
2 - Inflatable Restraint Side Impact Sensor (SIS) (LF) Connector - B63
3 - Body Harness to Driver Seat Harness Connector - X311
4 - Body Harness to Driver Seat Harness Connector - X306
5 - Body Harness to Driver Seat Harness Connector - X315
6 - Body Harness to Driver Seat Harness Connector - X313
7 - Body Harness to Pretensioner Driver Harness Connector - X356
8 - Body Harness to Right Front Seat Harness - X333 (Long Wheel Base)

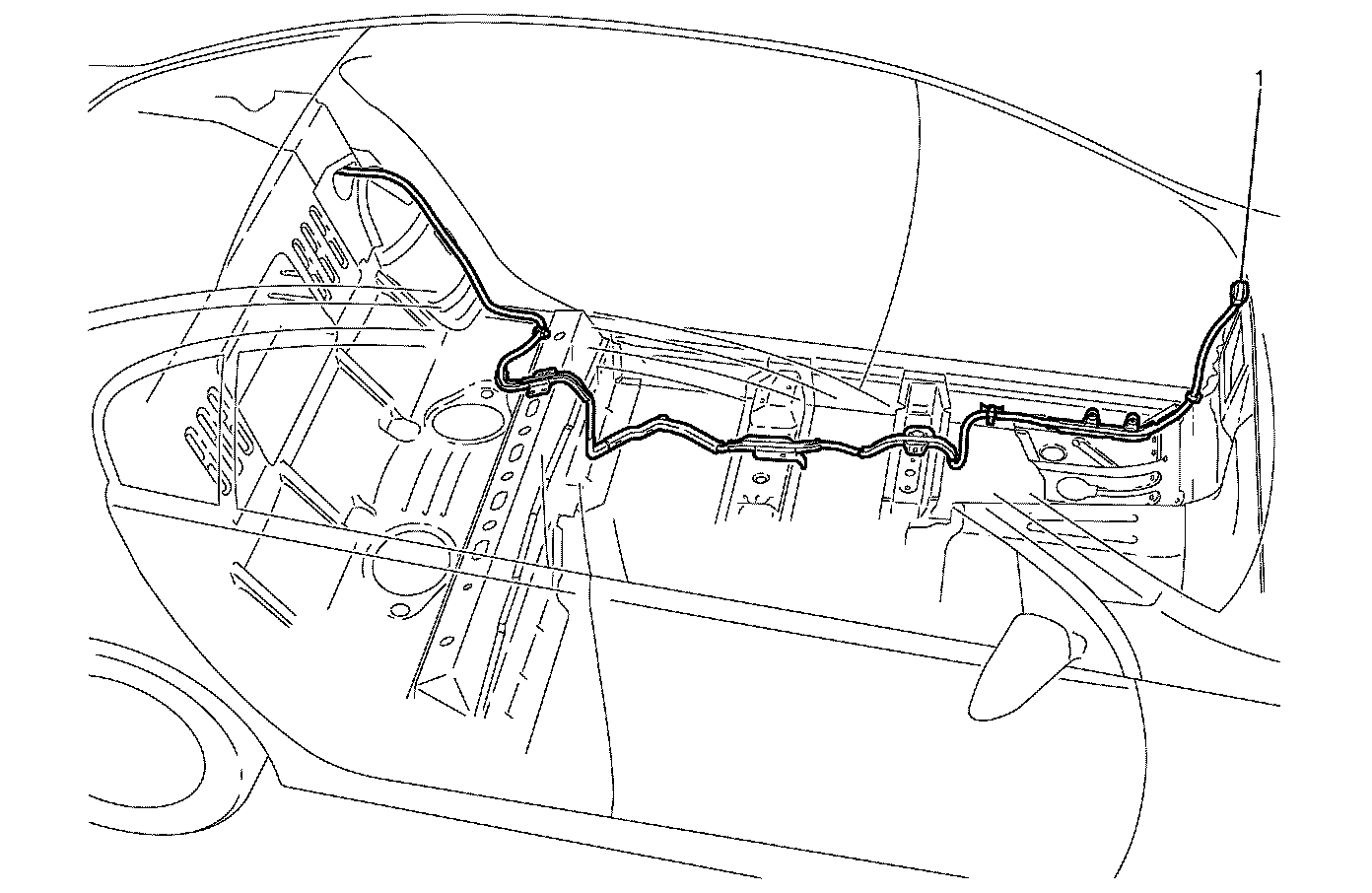

Battery Wiring (Short Wheel Base)




1 - Dash Panel Grommet / Stud

Body Wiring - Right Side (Left Hand Drive)




1 - Inflatable Restraint Side Impact Sensor (SIS) (RF) Connector - B63
2 - Body Harness to Right Hand Rear Door Harness Connector - X302
3 - Body Harness to Left Front Seat Harness - X330 (Long Wheel Base)
4 - Body Harness to Pretensioner Passenger Harness Connector - X355
5 - Body Harness to Passenger Seat Harness Connector - X314
6 - Body Harness to Passenger Seat Harness Connector - X310
7 - Body Harness to Passenger Seat Harness Connector - X322

Headliner Wiring (Left Hand Drive)




1 - Centre High Mounted Stop Lamp (CHMSL) Connector - E79
2 - Digital Video Player (DVD) Connector - A152
3 - Dome Lamp - Rear Connector - E94
4 - Sunroof Switch Connector - S228
5 - Sunroof Control Module Connector - A108
6 - Dome Lamp Connector - E67
7 - Left Sunshade Connector - E120
8 - Headliner to I/P Harness Connector - X212
9 - Headliner to I/P Harness Connector - X213
10 - Outside Moisture Sensor Connector - A121
11 - Right Sunshade Connector - E120

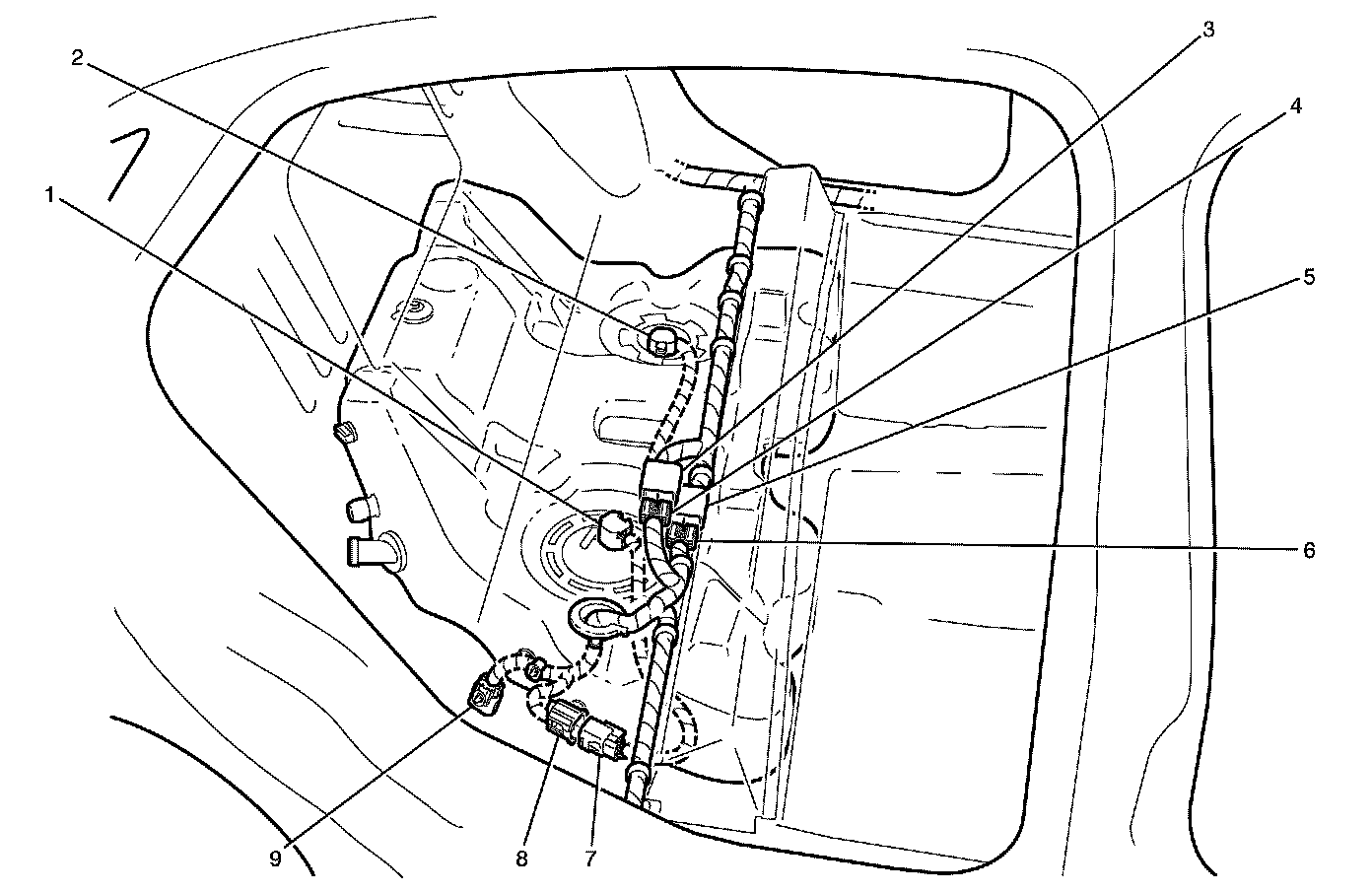

Body Wiring - Rear Seat and Fuel Tank Wiring




1 - Fuel Pump and Sender Assembly Connector - M8
2 - Fuel Level Sensor (Secondary) Connector - B53
3 - Left hand Body Wiring Harness Crossover Connector 2 - X218 (Long Wheel Base)
4 - Right hand Body Wiring Harness Crossover Connector 2 - X317 (Right Hand Drive)
5 - Left hand Body Wiring Harness Crossover Connector 1 - X218 (Long Wheel Base)
6 - Right hand Body Wiring Harness Crossover Connector 1 - X317 (Right Hand Drive)
7 - Fuel Tank Harness to Body Wiring Harness Connector - X305
8 - Body Wiring Harness to Fuel Tank Harness Connector - X305
9 - Body to Rear Axle Harness Connector - X360

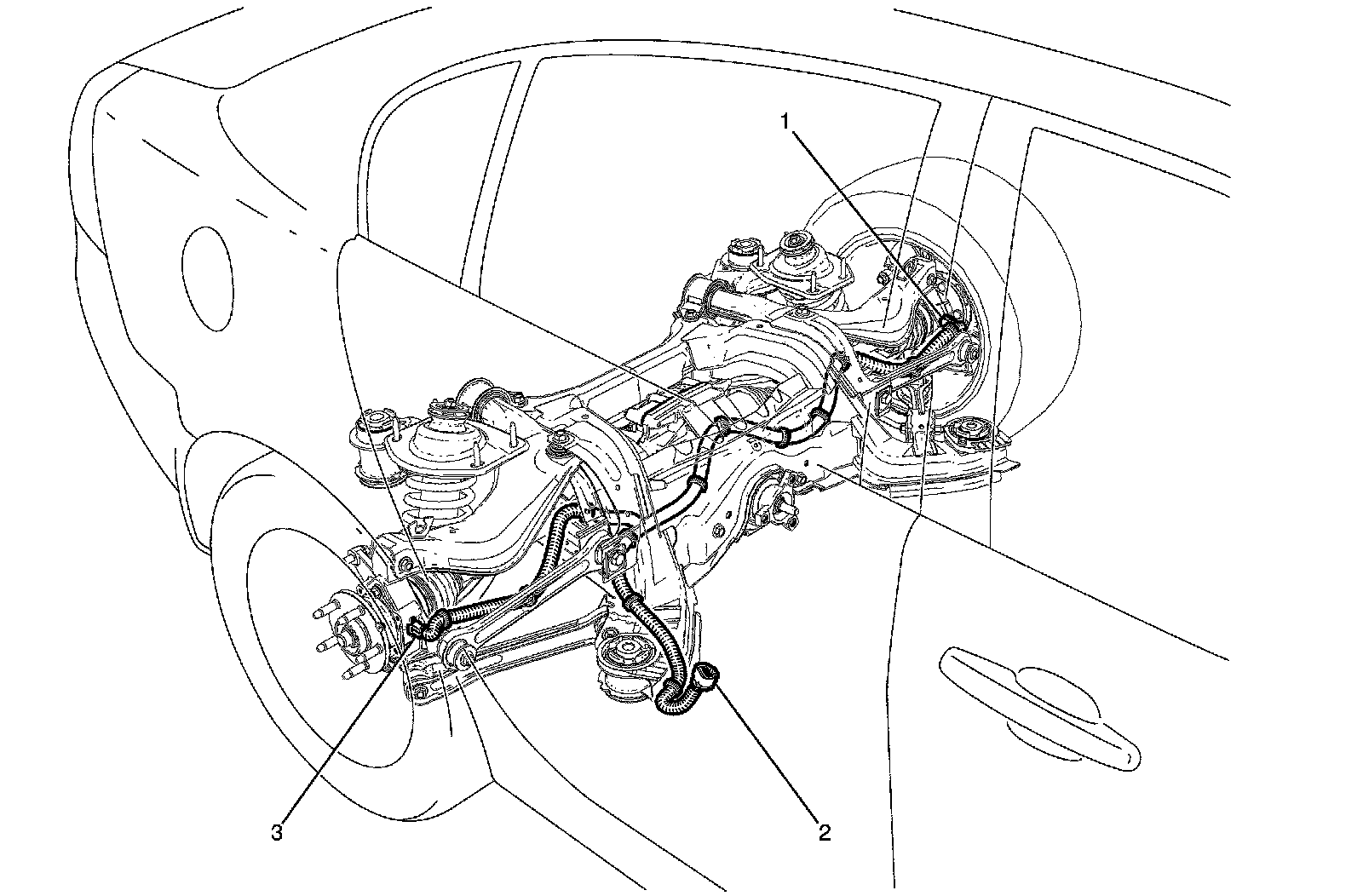

Rear Axle Wiring (Short Wheel Base)




1 - Wheel Speed Sensor (WSS) LR Connector - B76
2 - Body to Rear Axle Harness Connector - X360
3 - Wheel Speed Sensor (WSS) RR Connector - B76

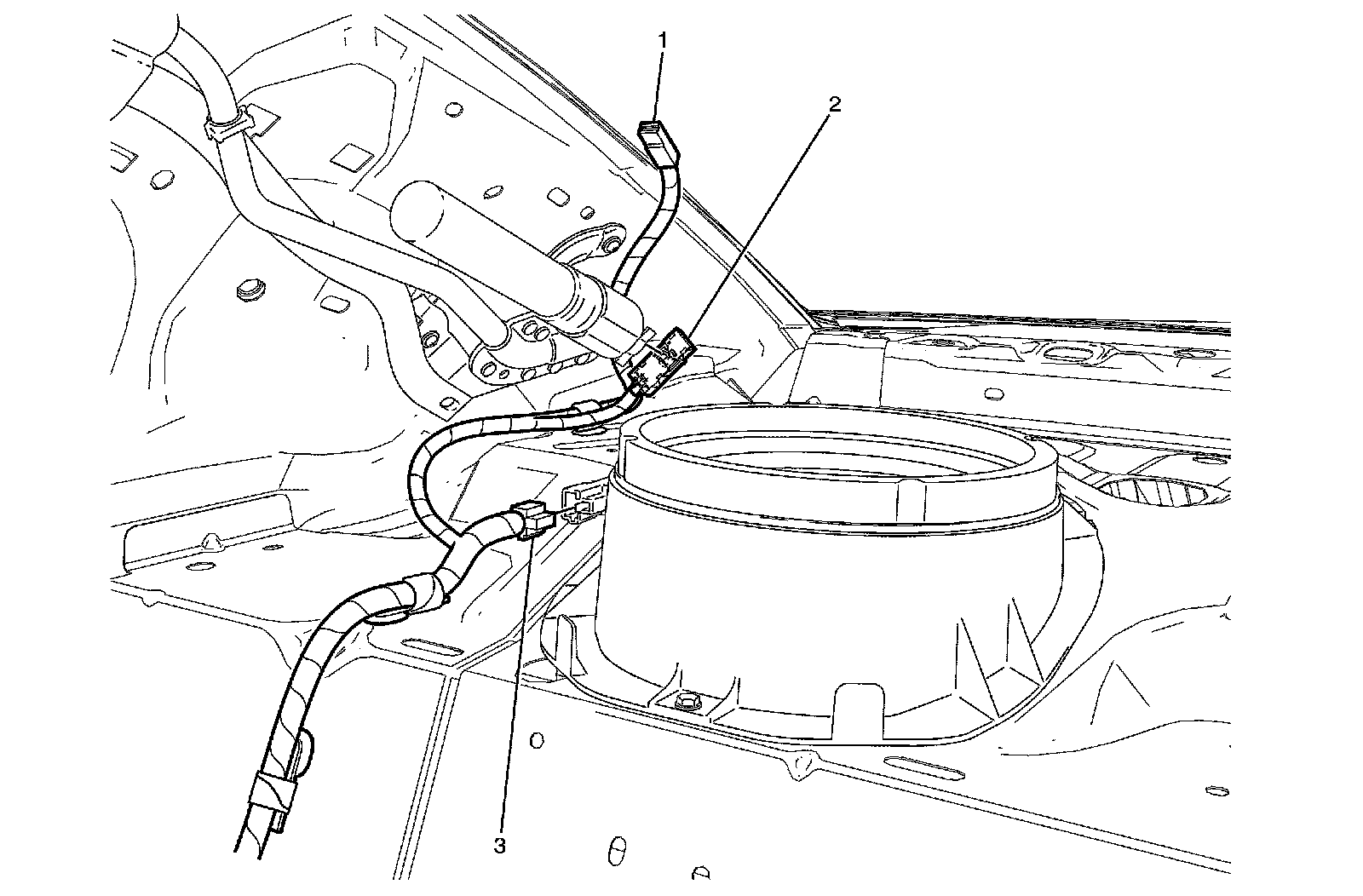

Body Wiring - Rear Parcel Shelf Right Side




1 - Rear Window Defogger Grid Connector - R22-X1
2 - Inflatable Restraint Roof Rail Module (Right) Connector - A96
3 - Speaker Rear Subwoofer Connector - B131

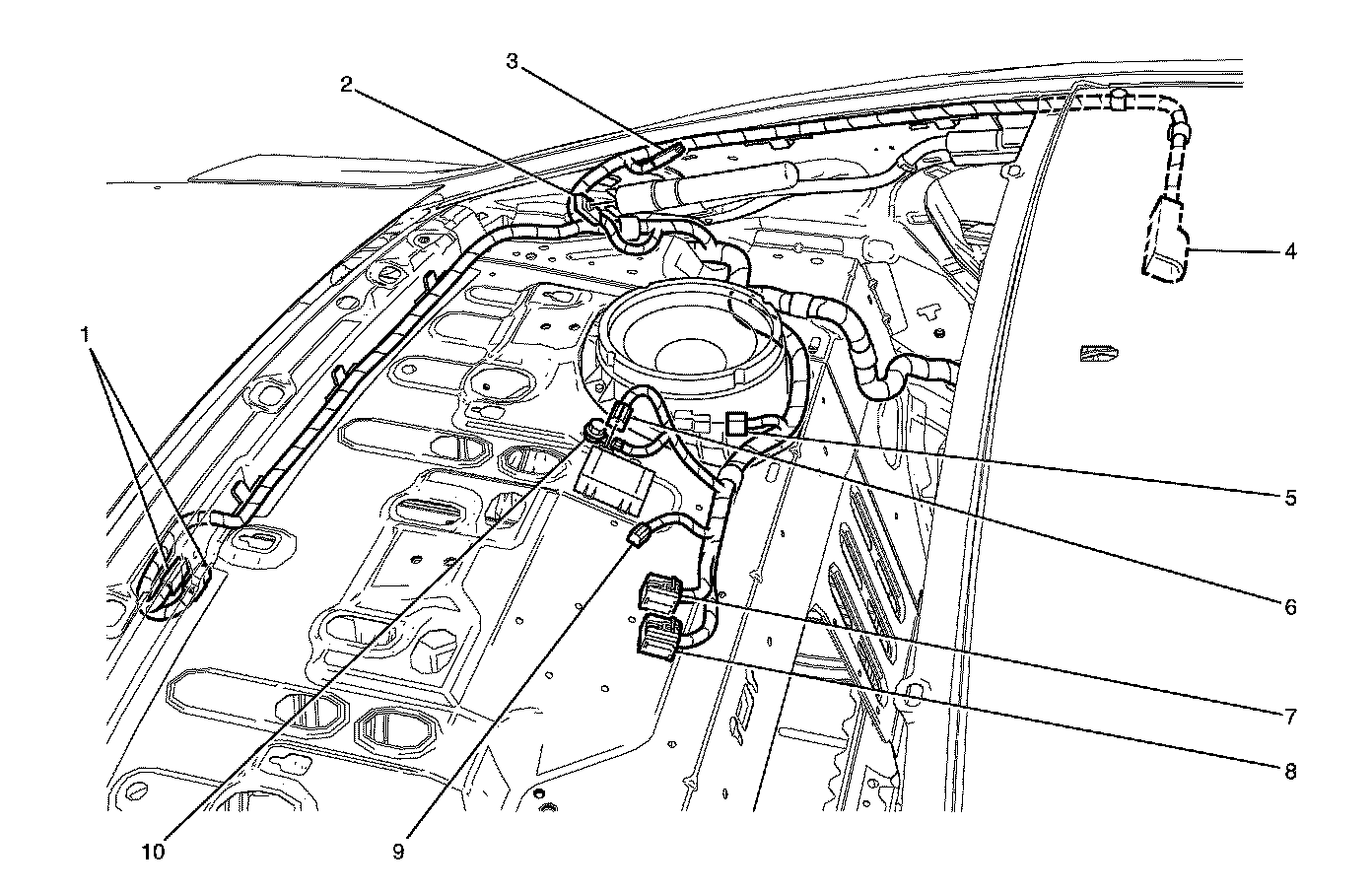

Body Wiring - Rear Parcel Shelf Left Side (Short Wheel Base Left Hand Drive)




1 - Rear Compartment Lid Lamp Connectors- E36-X1 and E36-X2
2 - Inflatable Restraint Roof Rail Module (Left) Connector - A96
3 - Rear Window Defogger Grid Connector - R22-X2
4 - Radio Antenna Connector - W6
5 - Speaker Rear Subwoofer Connector - B131
6 - Remote Function Actuator Connector - A157
7 - Rear Object Alarm Module Connector - A98-X2
8 - Rear Object Alarm Module Connector - A98-X1
9 - Rear Object Alarm Connector - H31
10 - Parcel Shelf Ground - G407

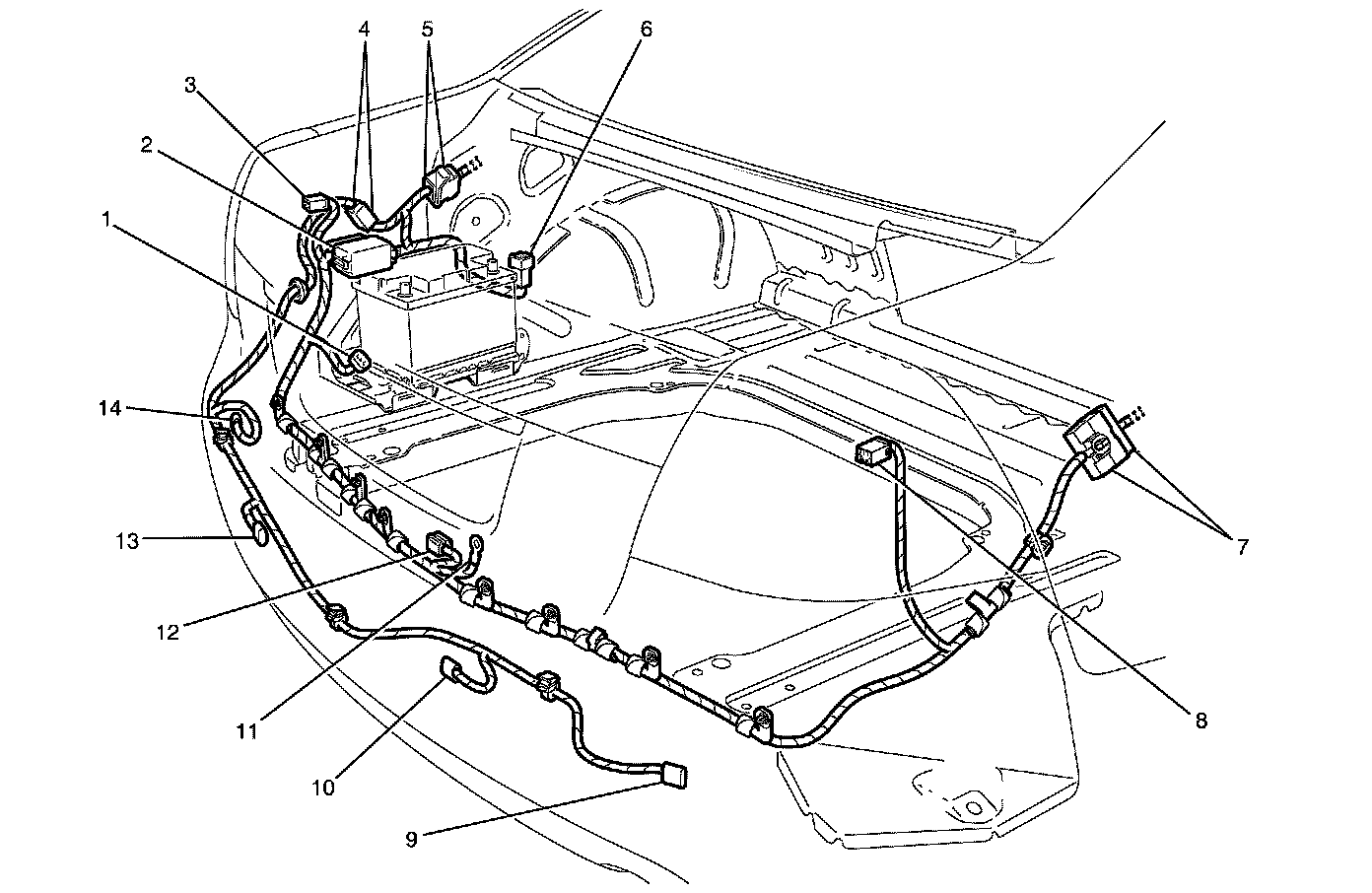

Body Wiring - Rear (Short Wheel Base)




1 - Battery Current Sensor Connector - B168
2 - Fuse Block - Rear - X131
3 - Tail Lamp Assembly - Left Connector - X451
4 - Body Rear to Rear Fascia Wiring Connector - X405
5 - Left Hand Body Wiring Connector - X403
6 - Battery Cable to Body Rear Harness - X408
7 - Right Hand Body Wiring Connector - X404
8 - Tail Lamp Assembly - Right Connector - X450
9 - Rear Object Alarm Sensor - RR Corner Connector - B133
10 - Rear Object Alarm Sensor - RR Middle Connector - B133
11 - Rear Compartment Lid Latch Bracket Ground - G409
12 - Rear Compartment Lid Latch Assembly Connector - Y23
13 - Rear Object Alarm Sensor - LR Middle Connector - B133
14 - Rear Object Alarm Sensor - LR Corner Connector - B133

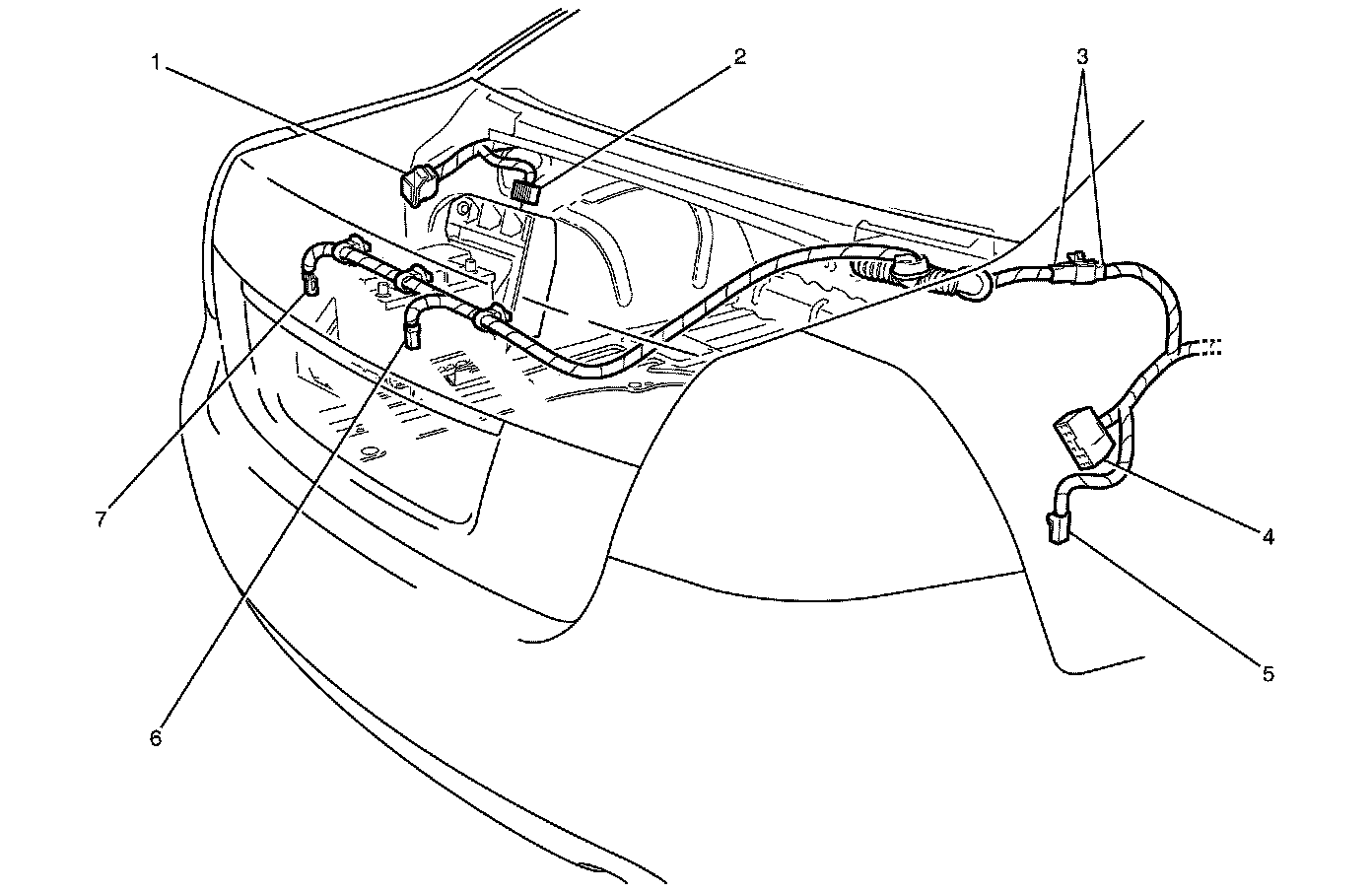

Body Wiring and Decklid Wiring - Rear Compartment (Short Wheel Base except HSV)




1 - Left Hand Body Rear Wiring Connector - X403
2 - Audio Amplifier Module Connector - N6
3 - Decklid Wiring to Body Wiring Connector - X402
4 - Right Hand Body Rear Wiring Connector - X404
5 - Fuel Filler Door Latch Connector - Y10
6 - Right License Plate Lamp Connector - E44
7 - Left License Plate Lamp Connector - E44
