Removing and Installing Selector Support
Removing and installing selector supportPreliminary work
1. Remove selector knob.
2. Remove centre console.
Removing selector support
Removing selector frame
1. Move selector lever to position P.
2. Open bayonet lock.
3. Detach adjustment pins.
4. Unclip support bracket at selector frame.
5. Disconnect electric plug on selector frame.
6. Undo the nuts and lift selector frame up and out.
Installing selector support
Installing selector frame
Note: Before starting to install the selector frame, ensure that the transmission and selector frame are in parking position.
1. Fit selector frame and screw in nuts.

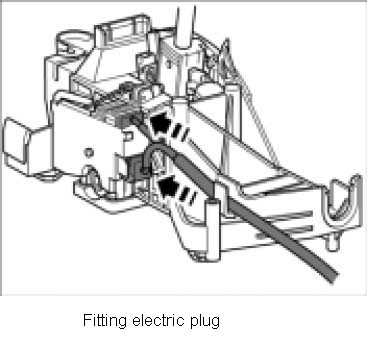

2. Insert electric plug on selector frame.
3. Clip in support bracket at selector frame.
4. Engage adjustment pins.
5. Close bayonet lock.
Subsequent work
1. Install centre console.
2. Install selector knob.
