Interior Lighting Relay: Locations

Hard Top:




LEGEND
82 Seat belt / ignition switch warning relay.
151 Time-delay relay for interior lighting.

LOCATION
Under the back seat, on the left side.

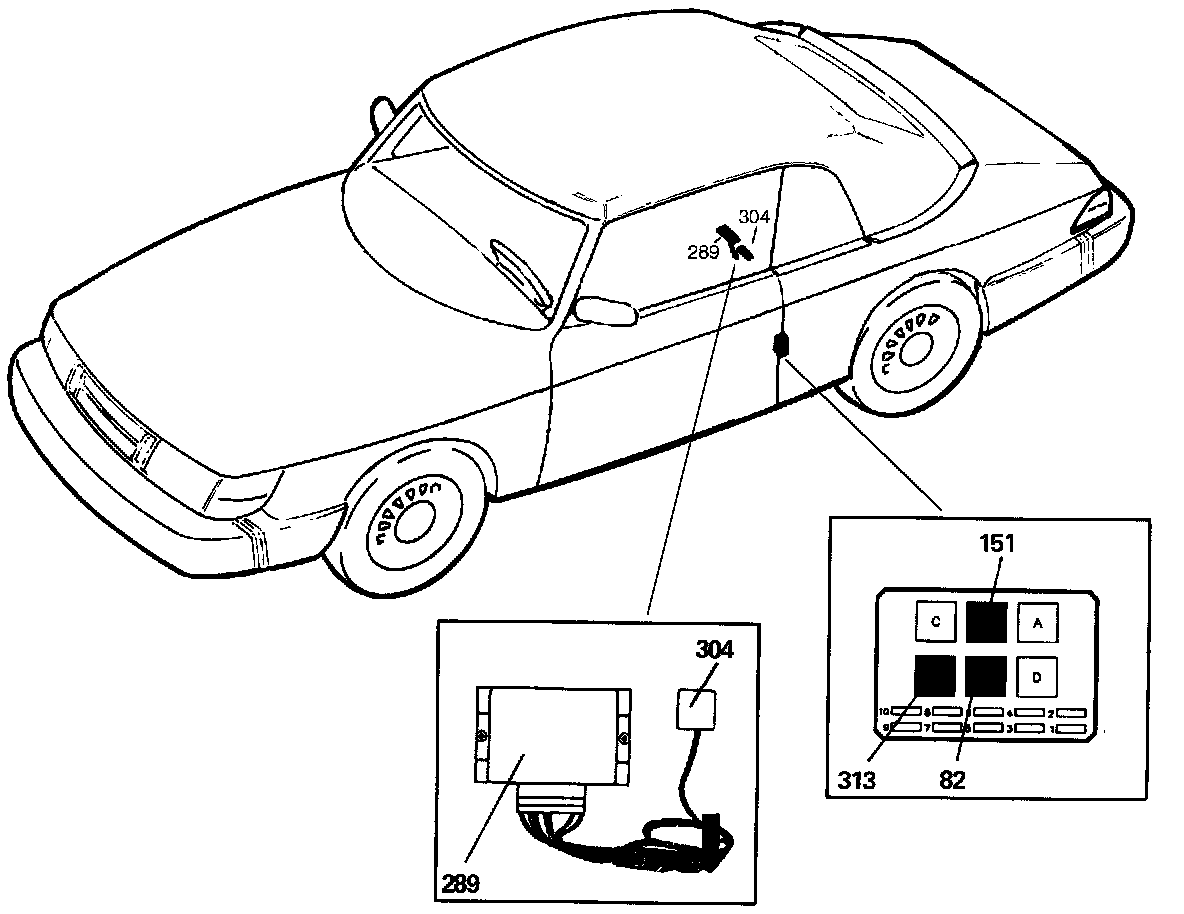

Convertible:




LEGEND
82 Seat belt / ignition switch warning relay.
151 Time-delay relay for interior lighting.
289 Burgler alarm control unit.
304 Movement detector.
313 Burgler alarm relay.
