Cylinder Head Assembly: Specifications
Cylinder headWarping limit (Mating surface with cylinder block) mm (in) 0.020 (0.0008)
Standard height mm (in) 124°0.05 (4.88°0.0020)
Cylinder Head Bolts
Tighten to 20 Nm (2.0 kgf-m, 14.8 ft-lb)
Tighten to 50 Nm (5.1 kgf-m, 36.9 ft-lb)
Loosen all the bolts 180°
loosen them further by 180°.
Tighten to 20 Nm (2.0 kgf-m, 14.8 ft-lb)
Tighten the bolts (1) - (4) 48 Nm (4.9 kgf-m, 35.4 ft-lb).
Tighten the bolts (5) - (8) 44 Nm (4.5 kgf-m, 32.5 ft-lb).
Tighten all bolts 90°
Tighten the bolt (1) - (4) by 45°

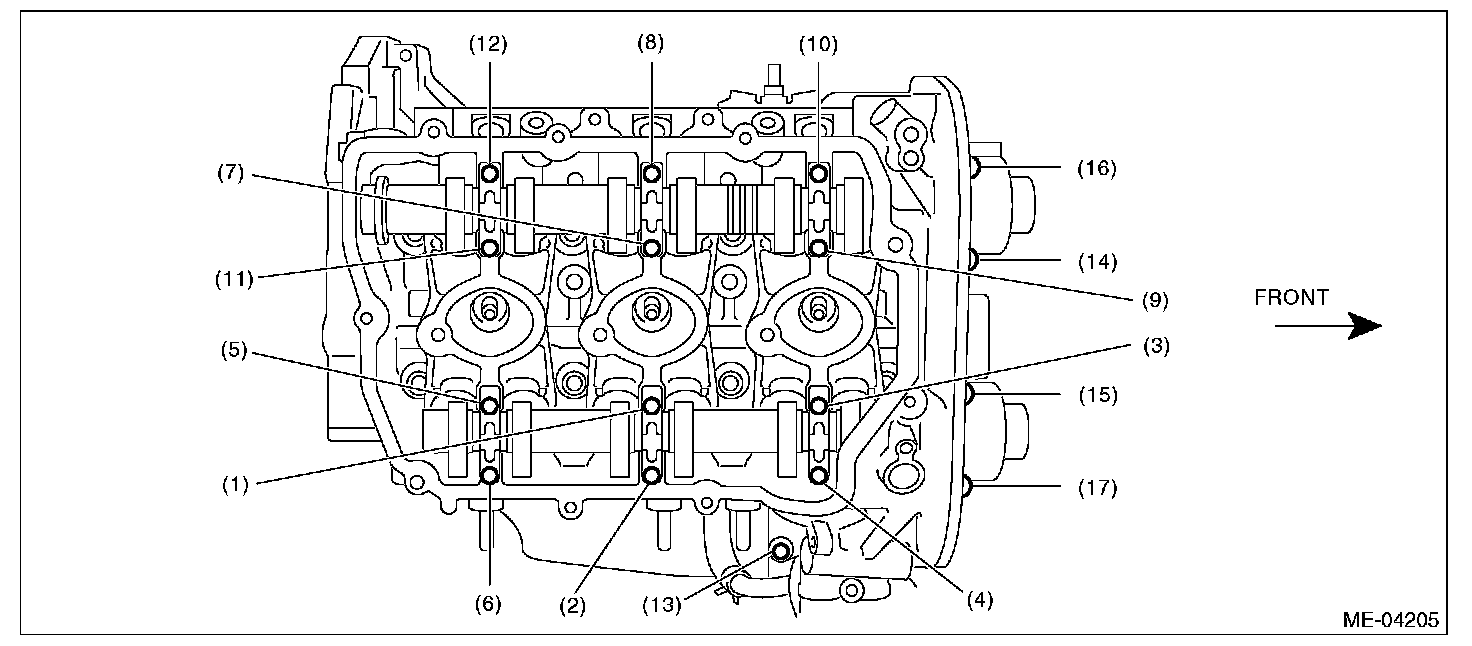

Camshaft Bearing Cap bolts
Tightening torque:
(1) - (12): 16 Nm (1.6 kgf-m, 11.8 ft-lb)
(13) - (17): 9.75 Nm (1.0 kgf-m, 7.2 ft-lb)
Camshaft Sprocket Bolt Tightening Torque Specifications
