Air Bag Systems: Specifications
General DescriptionCOMPONENT

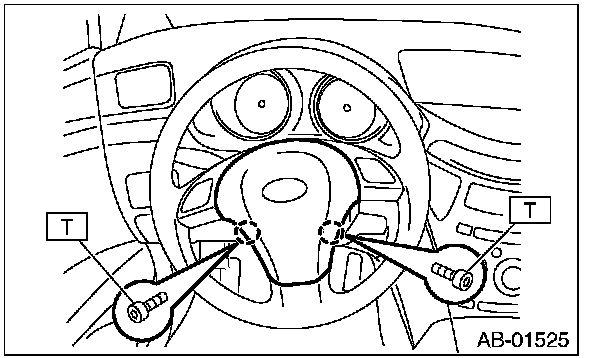

1. DRIVER'S AIRBAG MODULE
Tightening torque: 10 N.m (1.0 kgf.m, 7.2 ft.lb)
2. PASSENGER'S AIRBAG MODULE
Tightening torque: 7.4 N.m (0.75 kgf.m, 5.5 ft.lb)
3. SIDE AIRBAG MODULE
Tightening torque: 6 N.m (0.61 kgf.m, 4.4 ft.lb)

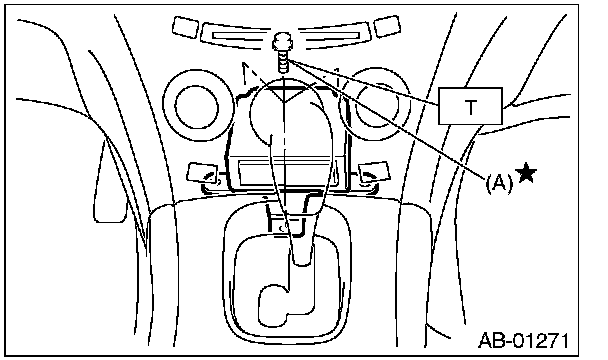

4. AIRBAG CONTROL MODULE
CAUTION: Do not reuse mounting bolts and nuts.
Tightening torque: 25 N.m (2.5 kgf.m, 18.1 ft.lb)

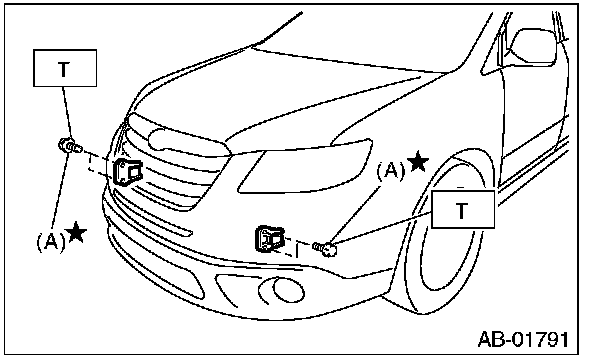

5. FRONT SUB SENSOR
CAUTION: Do not reuse mounting bolts and nuts.
Tightening torque: 13 N.m (1.32 kgf.m, 9.6 ft.lb)

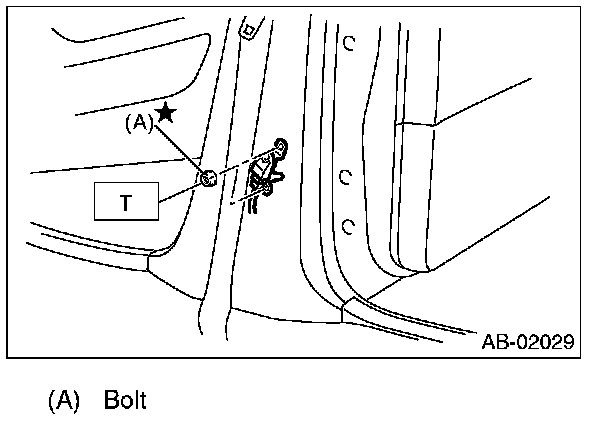

6. SIDE AIRBAG SENSOR
CAUTION: Do not reuse mounting bolts and nuts.
Tightening torque: 7.5 N.m (0.76 kgf.m, 5.5 ft.lb)
7. CURTAIN AIRBAG SENSOR
CAUTION: Do not reuse mounting bolts and nuts.
Tightening torque: 7.5 N.m (0.76 kgf.m, 5.5 ft.lb)
8. SATELLITE SAFING SENSOR
CAUTION: Do not reuse mounting bolts and nuts.
Tightening torque: 7.5 N.m (0.76 kgf.m, 5.5 ft.lb)
9. STEERING ROLL CONNECTOR
10. AIRBAG HARNESS

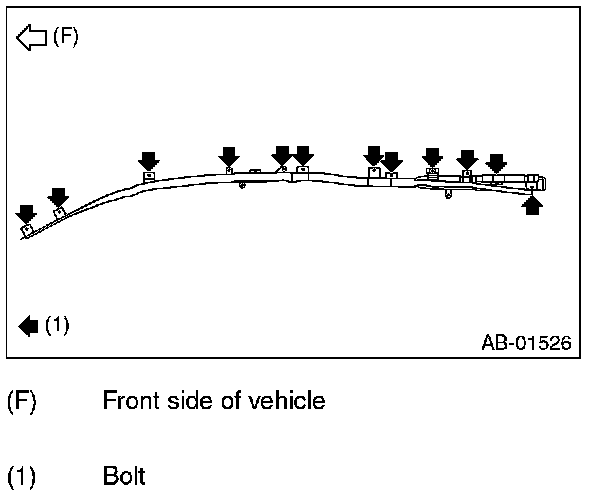

11. CURTAIN AIRBAG MODULE
Tightening torque: 7.5 N.m (0.76 kgf.m, 5.5 ft.lb)
