Sun Visor, Lamp (Room, Map, Step) and Door Contact Switch Circuit

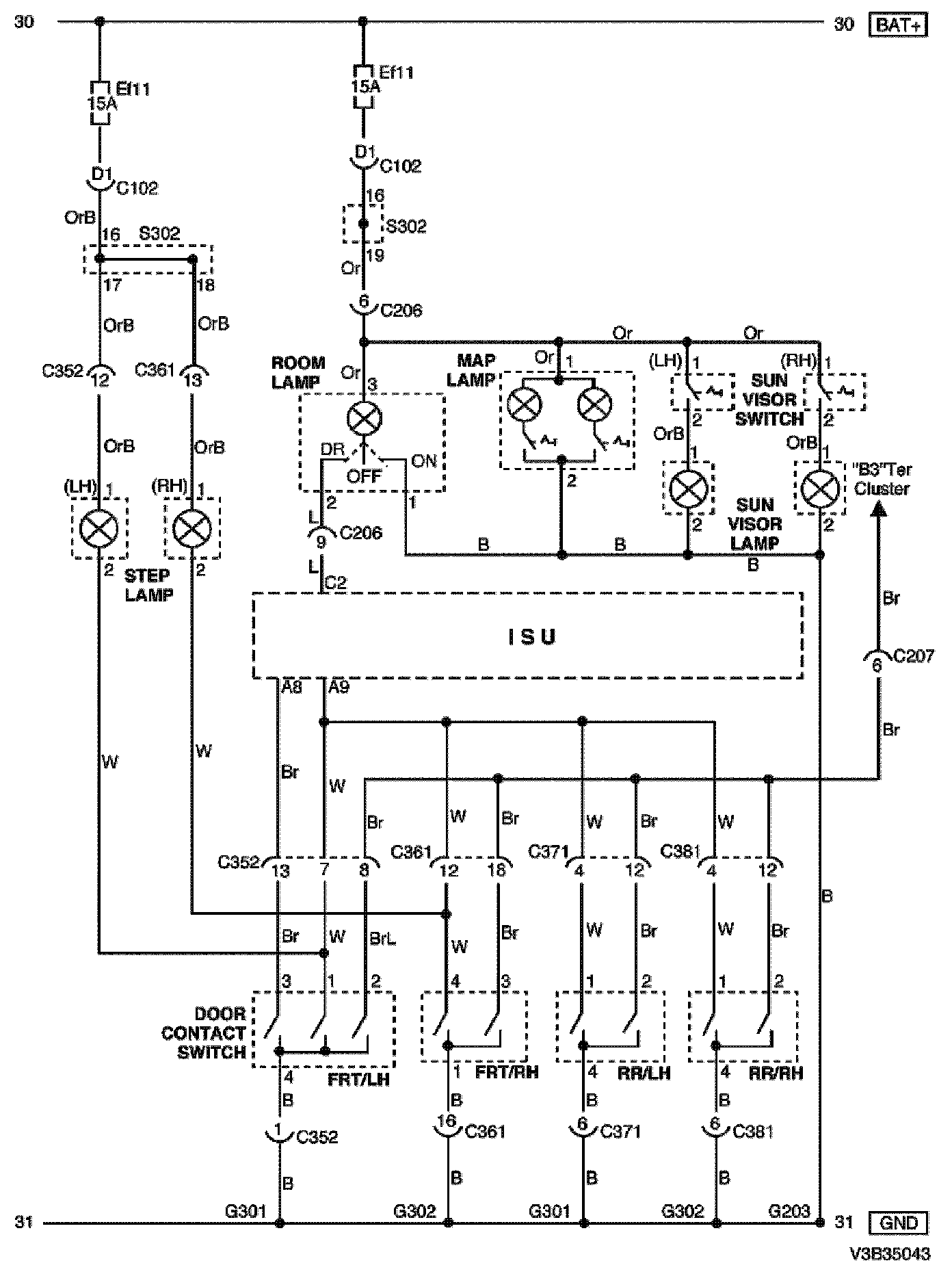

Sun Visor, Lamp (Room, Map, Step) and Door Contact Switch Circuit Diagram:
WIRING DIAGRAM
C102 - G302:

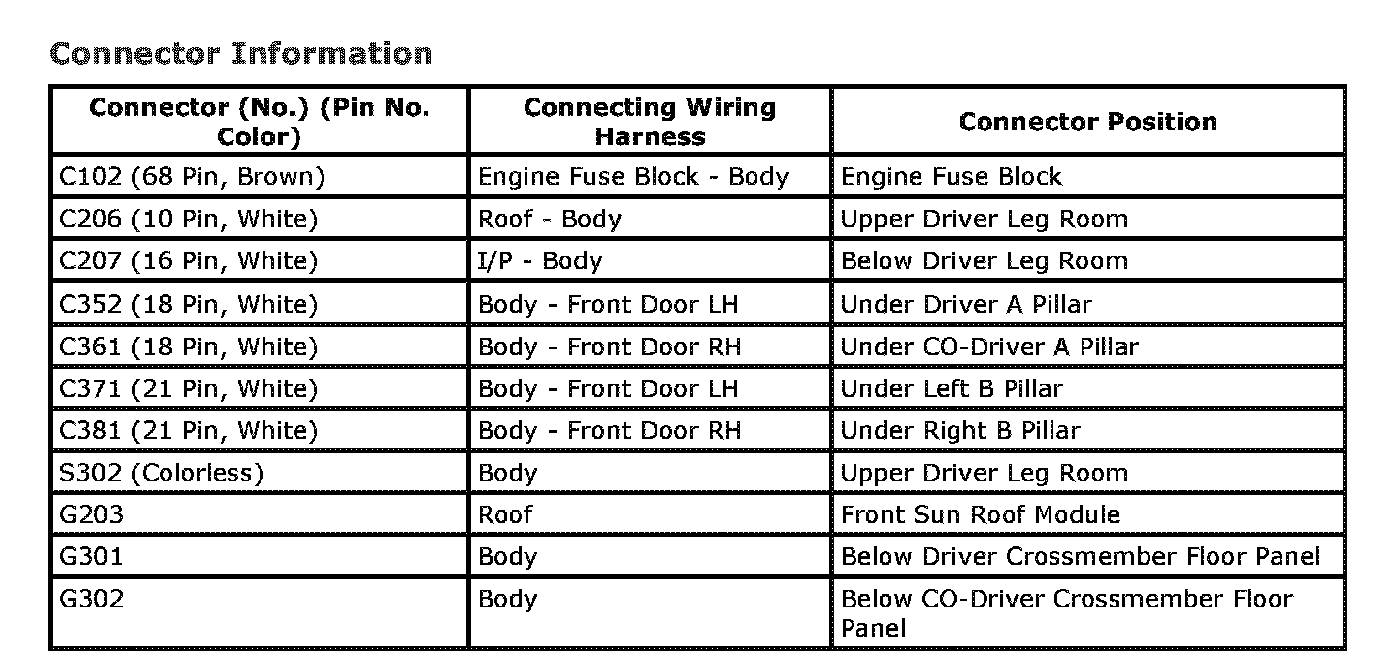

CONNECTOR INFORMATION

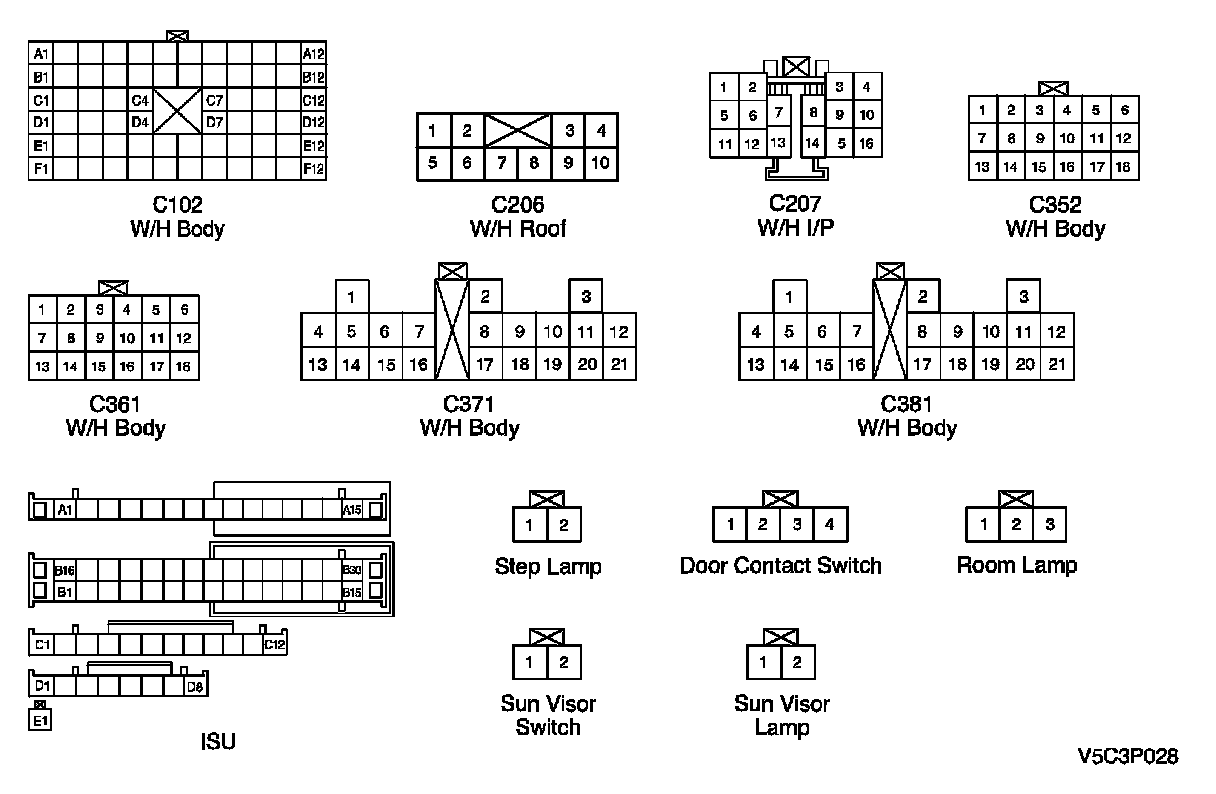

Connector Identification Symbol And Pin Number Position:
CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION
W/H ROOF (WITH SUNROOF):
W/H ROOF (WITHOUT SUNROOF):

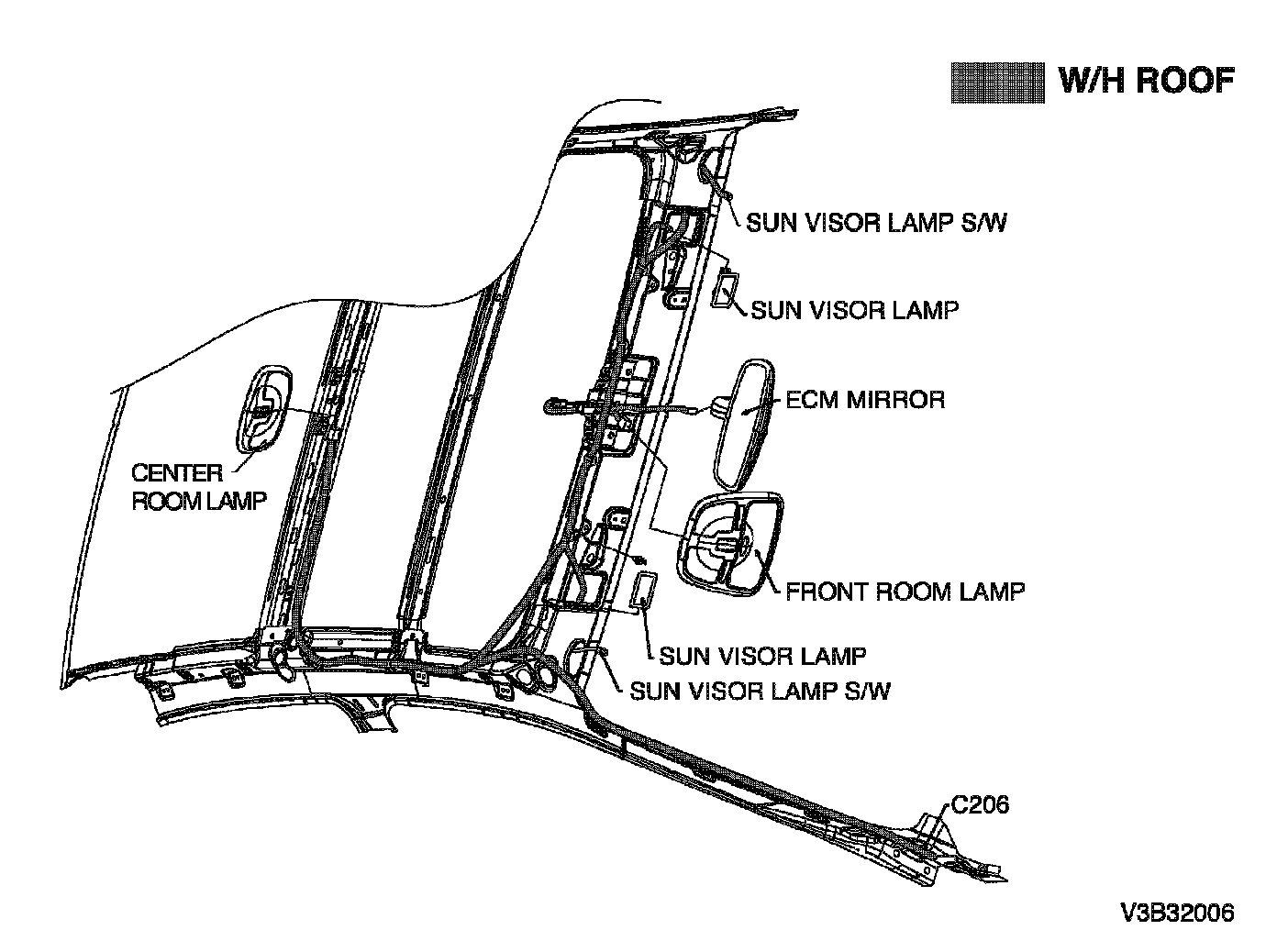

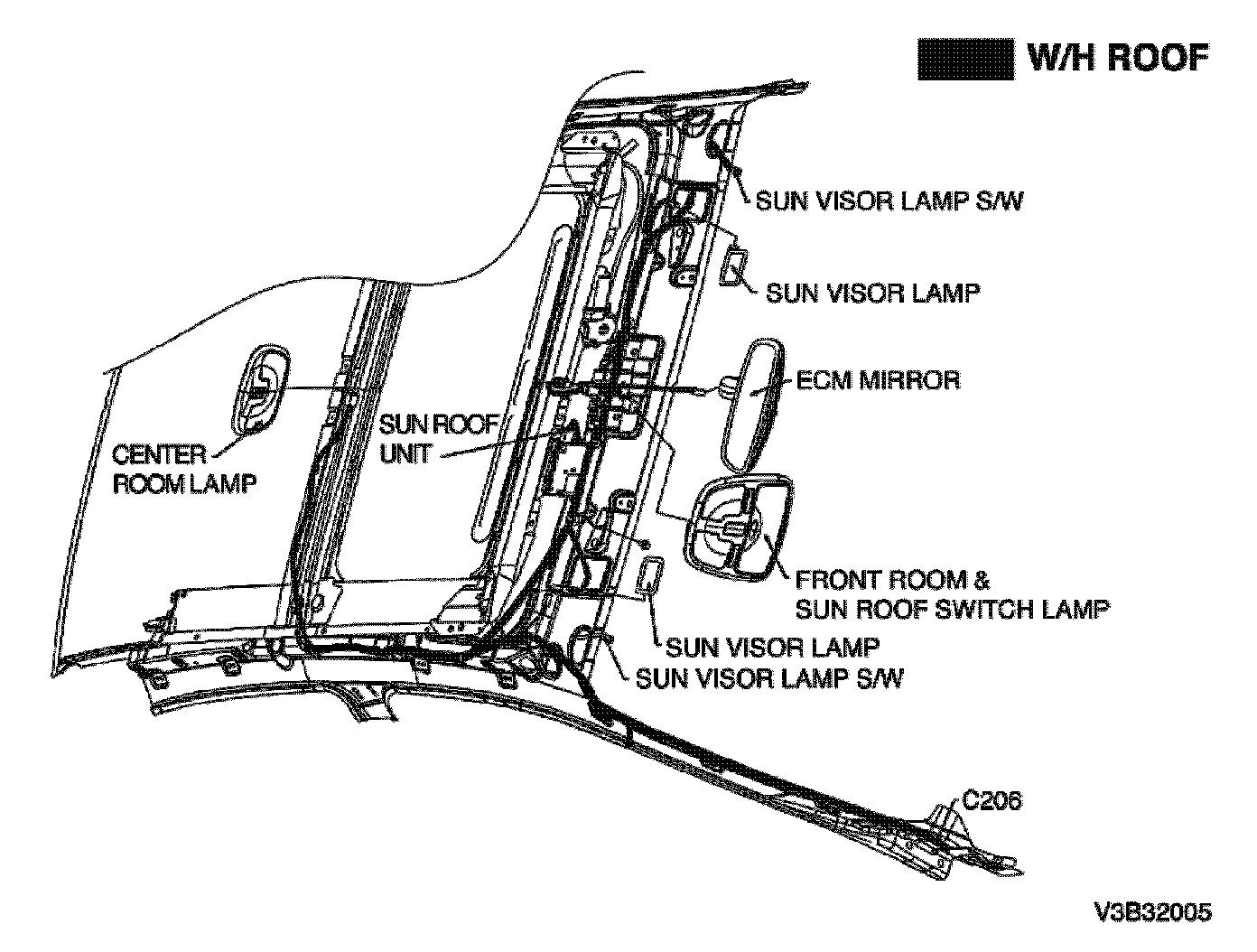

POSITION OF CONNECTORS AND GROUNDS
S302 (COLORLESS):

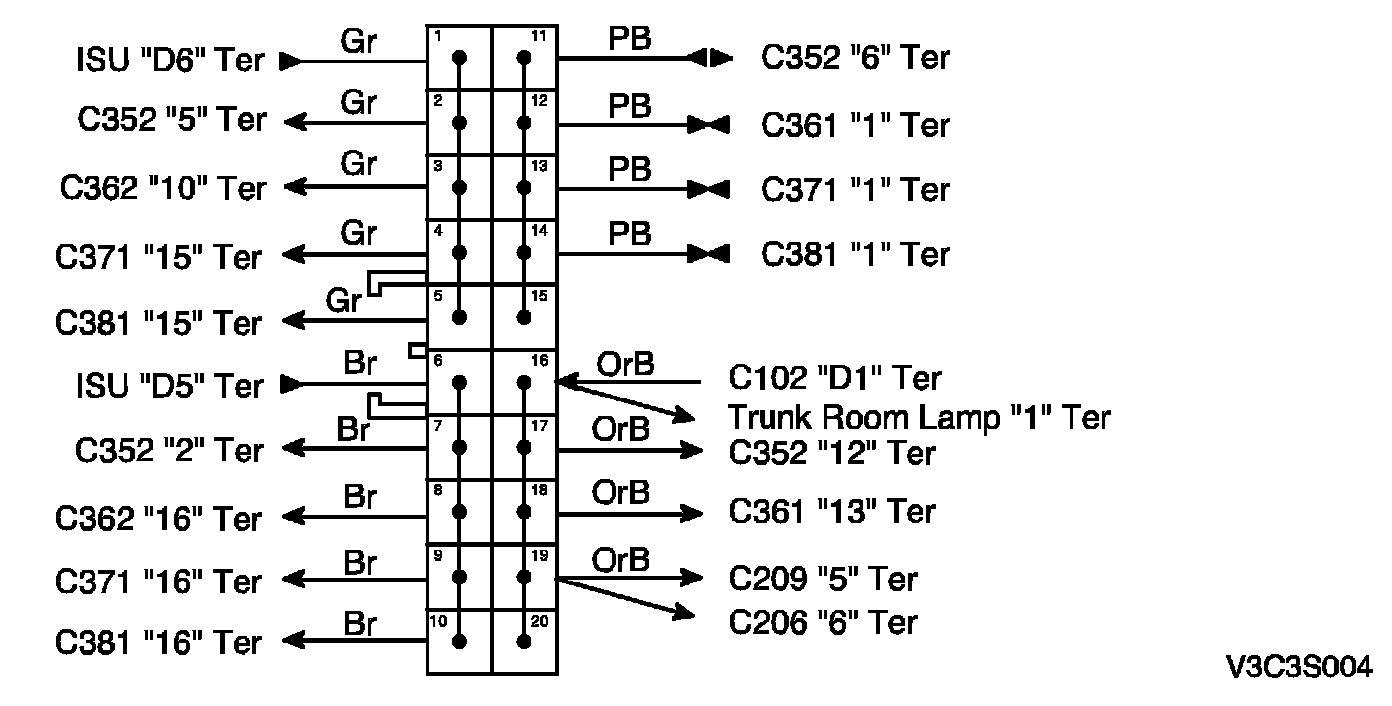

SPLICE PACK
