Fog/Driving Lamp

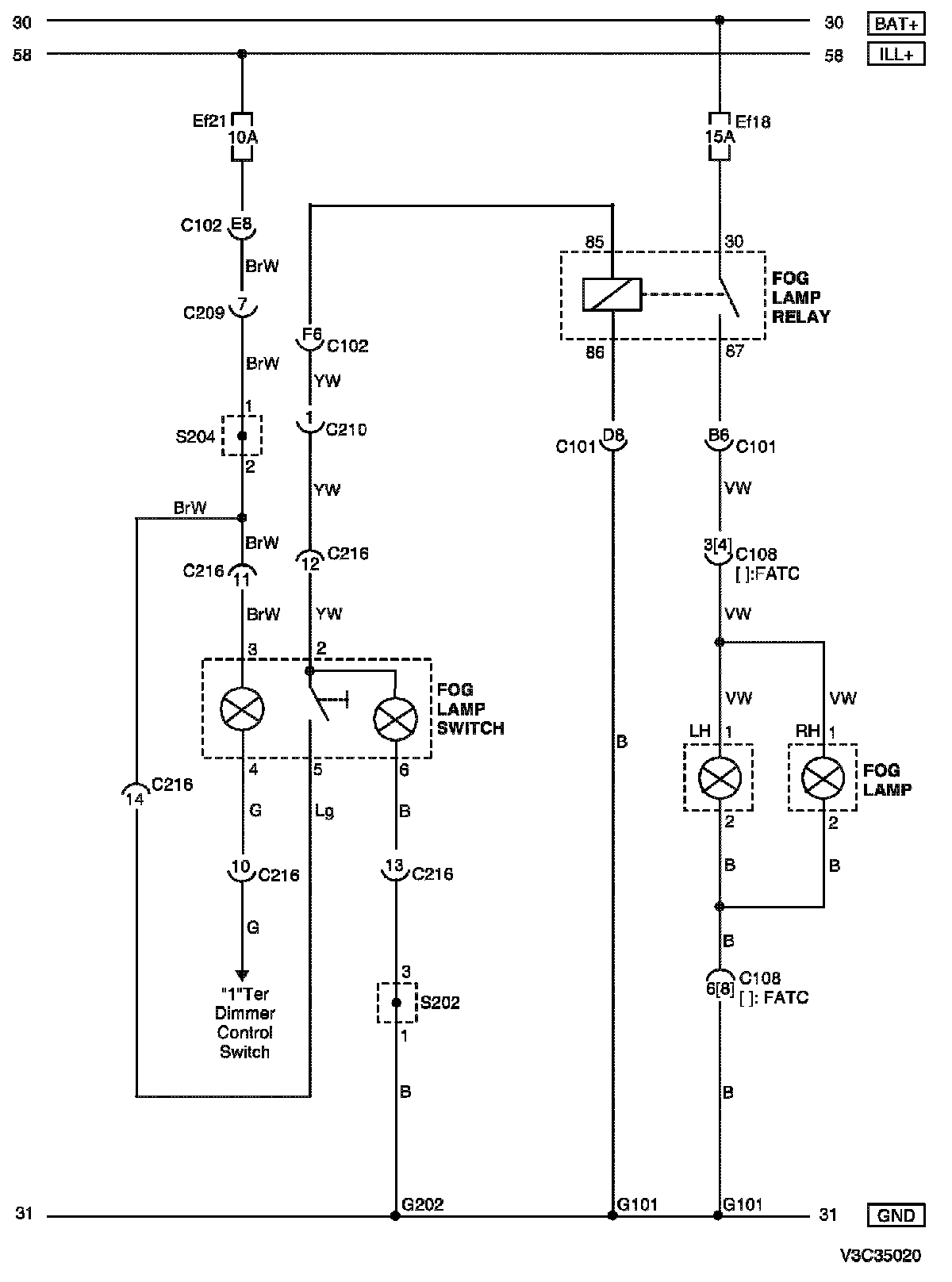

Fog Lamp Circuit Diagram:
WIRING DIAGRAM
C101 - G202:

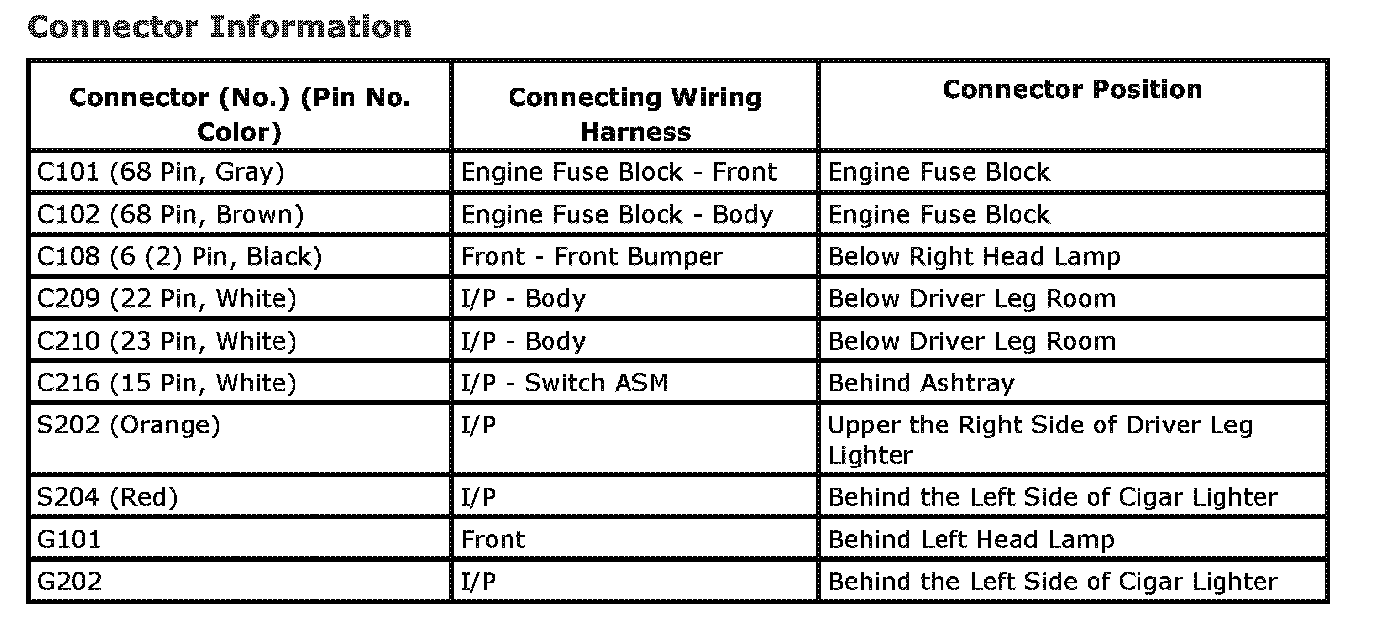

CONNECTOR INFORMATION
Connector Identification Symbol And Pin Number Position:
CONNECTOR IDENTIFICATION SYMBOL AND PIN NUMBER POSITION
W/H FRONT BUMPER:
POSITION OF CONNECTORS AND GROUNDS
S202 (ORANGE):
S204 (RED):
SPLICE PACK
